下次得跟Layout工程师说：磁珠不是随意画的，是‘算’出来的。

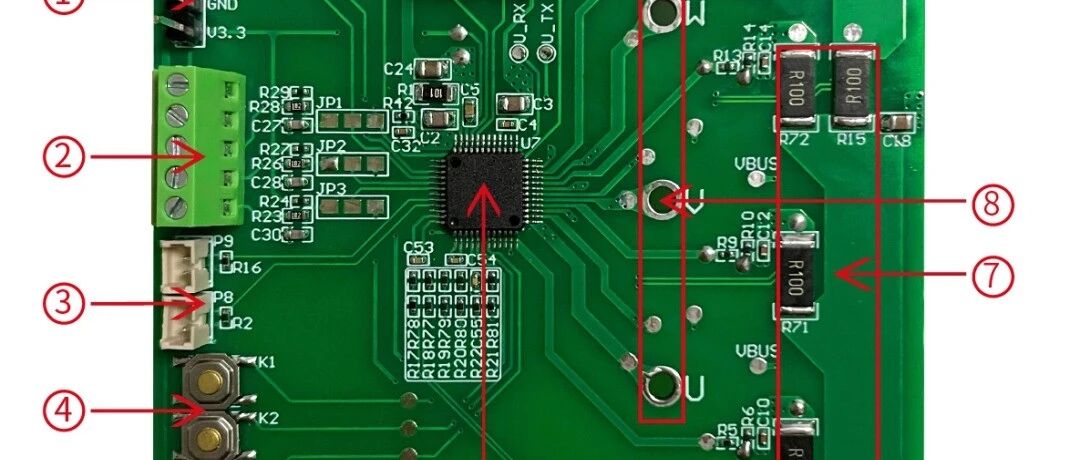

这个问题问得特别好，也比较典型。咱们硬件工程师在平时工作中，也经常遇到类似的场景——看到参考设计用了磁珠，就照着画上去；别人问起，回答最多的就是为了抑制干扰或者参考设计就是这么做的。可如果再往下问：磁珠到底是怎么抑制干扰的？具体该怎么选型？万一用不好会出什么问题？……可能一下子又有点说不清。
为了把这件事搞明白，也为了下次咱们能更有底气、有依据地回答同事的疑问，今天我就结合自己平时的项目总结，跟大家一起把磁珠这件事儿好好捋一捋。网上的资料不少，我就不重复教科书上的内容了，重点强调几个实战中真正关键点吧！
01

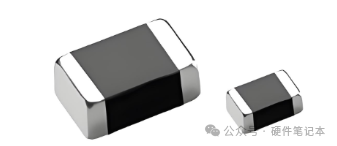

磁珠等效为电阻串联电感
这是最重要、也最基础的认知起点。很多人把磁珠和电感搞混，甚至直接替换，这是很多坑的根源。
一个理想的功率电感，它在高频下的阻抗主要是感抗（XL = 2πfL），它会把噪声能量存储在电感的磁场中，通过电路路径返回电源、流向地，或以电磁波形式辐射出去。

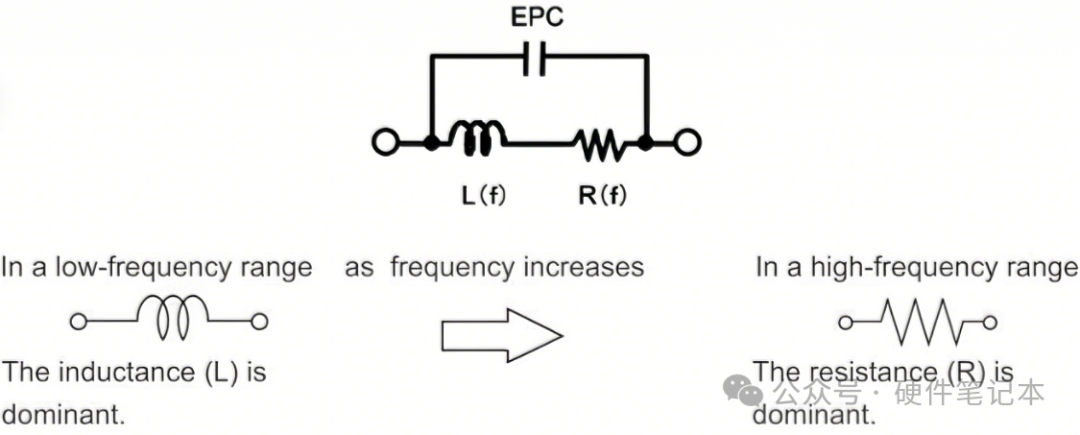

而磁珠的等效模型，是一个电阻R和一个电感L串联。它发生在高频段：磁珠内部的铁氧体材料，会像一块吸音海绵，将高频噪声的能量吸收进来，转化成微不足道的热量消耗掉。
所以，咱们回到开头的问题：为什么要在三组电源入口都放磁珠？核心目的就是起到隔离和抑制干扰的作用。如果这三路电源是给同一个芯片内部不同模块供电的（比如一个芯片里同时有模拟电路、数字核心和PLL锁相环），那么每一路都可能产生特定的噪声。如果不加隔离，这些噪声就会顺着共用的电源网络到处串，相互干扰。磁珠的作用，就是给每一路电源建立一个本地化的能量吸收器，让各自产生的高频噪声在自家门口就被消化掉，防止去污染其他干净的电源轨，尤其是对噪声极其敏感的模拟或射频电路。
02
看曲线，别光看那个600R

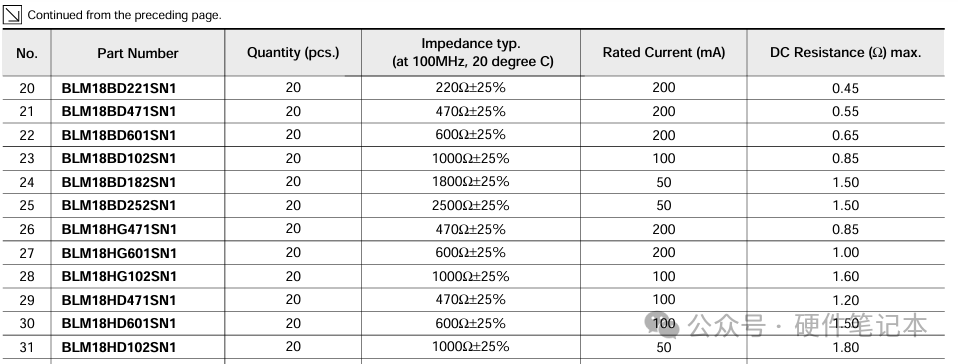

打开任何一份磁珠的数据手册，最醒目的位置通常会标着600R@100MHz。这个600R是它在100MHz测试频率下的阻抗模值。但请注意，这是结果，不是原因。直接根据这个数字选型，是新手最容易踩的坑。

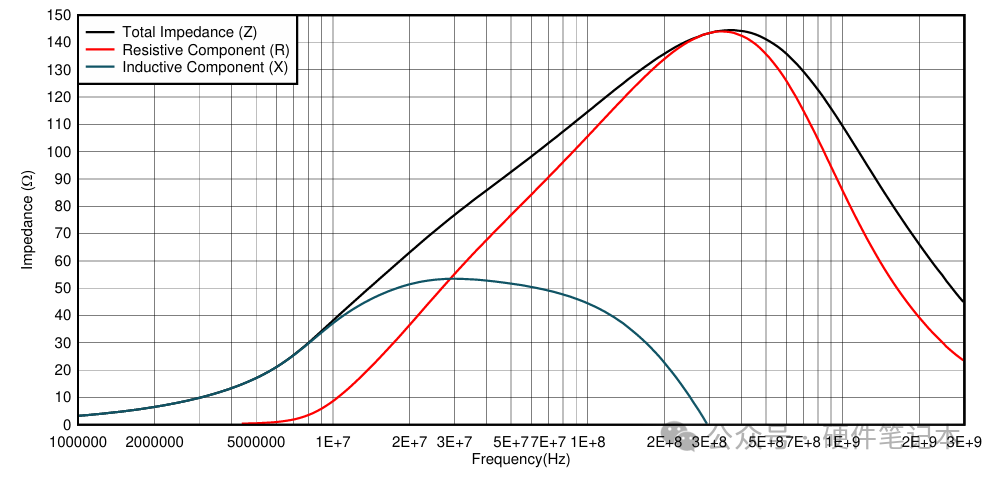

因为，你的噪声频率不一定是100MHz。磁珠的阻抗-频率曲线（Z-f曲线）是一条有起有落的山丘状曲线，每颗磁珠的山峰位置和高度都不同。
这就引出一个关键问题：你必须先知道你想对付的敌人，也就是噪声主要在哪个频段。 是几十MHz的CPU开关噪声？还是几百MHz的DDR时钟谐波？或者是GHz级别的无线干扰？
假设你需要抑制的主要是50MHz的噪声，那么你应该去Z-f曲线上找它在50MHz时的阻抗值，而不是盲目相信那颗标称600R@100MHz的磁珠在50MHz时也表现良好。很可能另一颗标称300R@100MHz的磁珠，其阻抗峰值恰恰在50MHz附近，实际效果反而更好。选磁珠，本质是用它的阻抗峰值去对准你的噪声峰值。
03
小心，电流会让磁珠失灵
这是硬件老手也可能疏忽的深水区。磁珠的吸收能力，和流过它的直流电流大小直接相关。

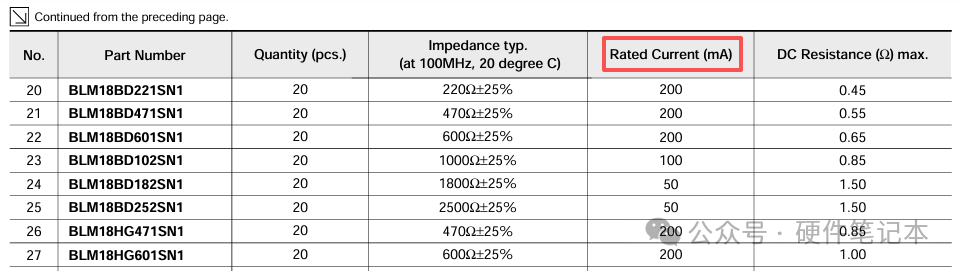

所有磁珠都有一个额定电流，但请注意，这个参数通常只保证它不被烧坏，不保证它性能完好！真正决定性能的是直流偏置特性。

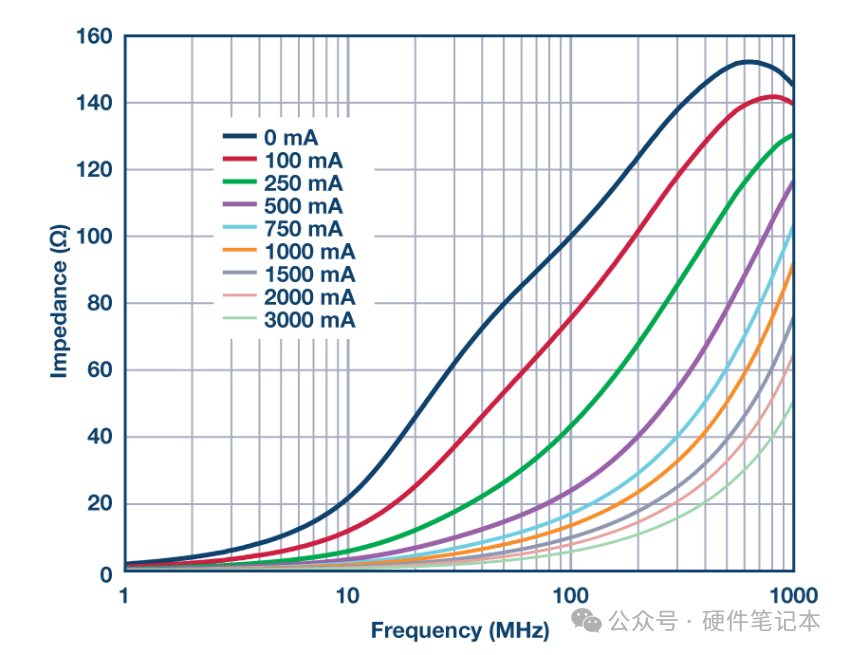

当较大的直流电流（比如给你的CPU核心供电的1.2V/2A）流过磁珠时，其内部的铁氧体材料会发生磁饱和。饱和的直接后果，就是等效电感量骤降。反映在Z-f曲线上，你会看到一个悲剧的现象：随着电流增大，那座阻抗山峰不仅高度降低了，也就是峰值阻抗变小，整个山头还向更高频率方向移动了。
这意味着什么？意味着你为抑制100MHz噪声精心挑选的磁珠，在通上满载工作电流后，它的最佳抑制频率可能跑到了200MHz，在100MHz处的阻抗已经塌方，滤波效果大打折扣。
因此，选型时必须查阅手册中的阻抗-频率-直流偏置曲线图。在你的最大工作电流对应的那条曲线上，确认在你关心的噪声频率点，阻抗值仍然满足要求。一个好的经验法则是：所选磁珠的饱和电流，至少是线路最大直流电流的1.3倍。
04
算算账，DCR带来的副作用
磁珠的直流电阻DCR通常很小，是毫欧级别，但绝不能忽略不计。
当你为大电流电源路径，比如给射频功放PA供电的路径选择磁珠时，为了追求极致滤波，可能会选阻抗很高的型号。但高阻抗往往伴随更高的DCR。这会带来两个现实问题：

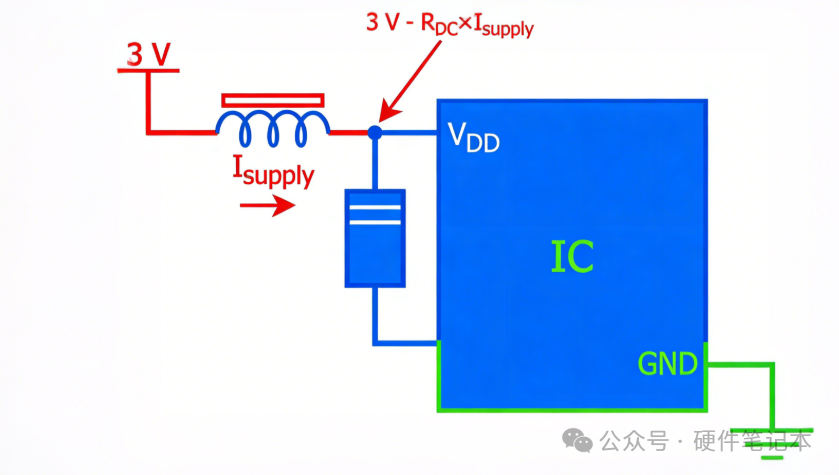

1、电压跌落IR Drop
功耗 P_loss = I² * DCR。例如，2A电流流过一颗50毫欧DCR的磁珠，会产生0.1V的压降和0.2W的发热。这可能让后级芯片供电电压跌出容限范围。
2、自身发热与温升
0.2W的功耗在小体积磁珠上可能导致显著温升，而高温又会进一步改变其磁性能，形成恶性循环。
所以，滤波效果、电压裕量和热稳定性，三者必须考虑权衡。
05
小结
把以上内容搞清楚，你就能从参考设计这么用的跟随者，变成我基于这些理由选择它的设计者。硬件设计的功底，正是在这种对基础元件的深度理解中，一点点扎实起来的。最后，分享两个实际工作中的一点经验和体会。
1、射频RF走线，请慎用磁珠
在50欧姆的射频主路径上，我们通常使用高频电感进行匹配或滤波，而几乎不用磁珠。原因很简单：磁珠在射频频段，如900MHz的阻抗往往高达数百欧姆，会直接堵死射频信号，造成严重的反射损耗，信号根本过不去。当然，像FM收音机75欧姆系统这种低频射频有特例。
但通用原则是：信号线优先考虑电感，电源线优先考虑磁珠。
2、换个思路，治本优于治标
所有通过磁珠、电容进行的滤波，都是在噪声传播的路径上设卡拦截，属于治标。而最有效、最高级的方法，永远是直接从噪声来源着手，也就是治本。比如优化芯片的电源去耦网络、对高速时钟信号进行适当的端接和屏蔽、改善板级的地平面和分割。在源头把噪声降到最低，后面的滤波压力就会小很多。
希望这次的分享，能让你和磁珠打交道时，心里更有底。
