Maxwell中如何导出图片

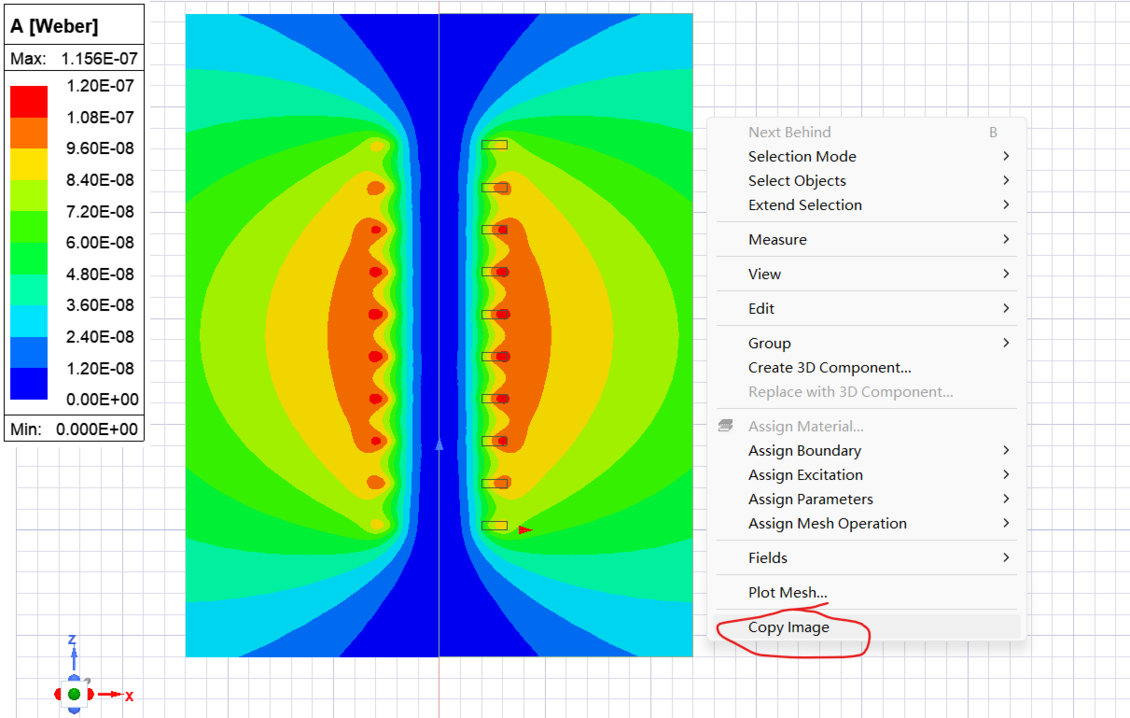

在Maxwell软件中，默认的云图结果无法像ansys其他软件一样直接导出去，但是可以通过通过右键的copy image到剪切板，然后在word或者PPT中粘贴即可

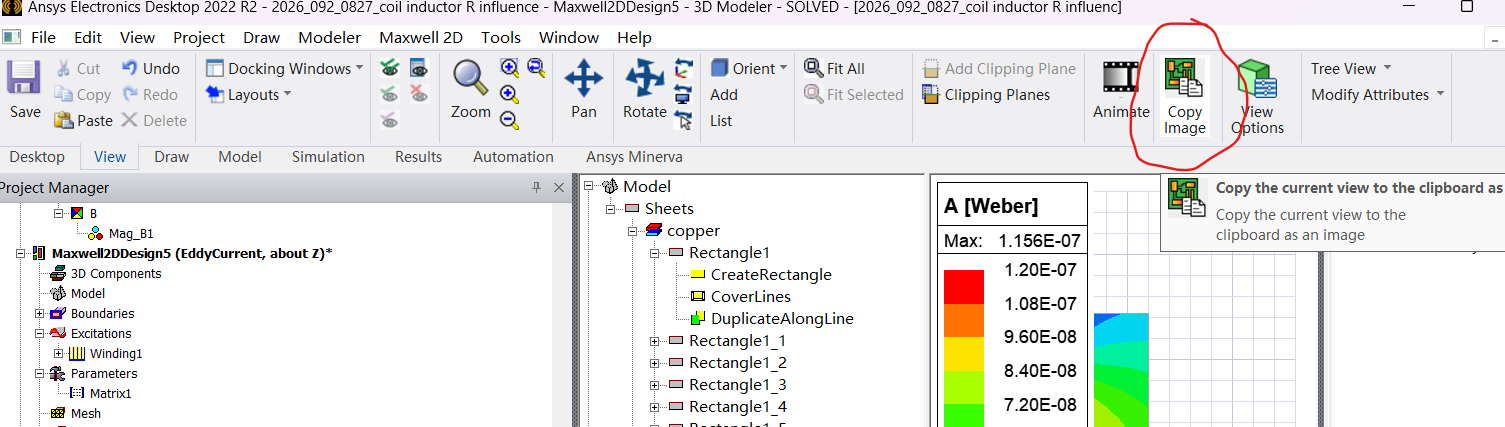

或者通过上方的copy image图片

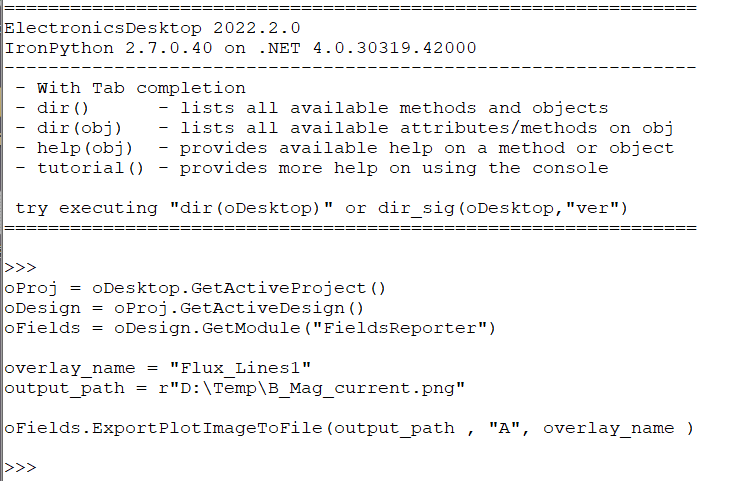

如果要在打开的Maxwell中，执行Iron python导出图片，则需要以下命令，这种方式方便通过命令方式调整参数和批量化处理模型，大家自行研究，以下案例供大家入门。

oProj = oDesktop.GetActiveProject()

oDesign = oProj.GetActiveDesign()

oFields = oDesign.GetModule("FieldsReporter")

overlay_name = "Mag_B1"

output_path = r"D:\Temp\B_Mag_current.png"

oFields.ExportPlotImageToFile(output_path , "B", overlay_name )

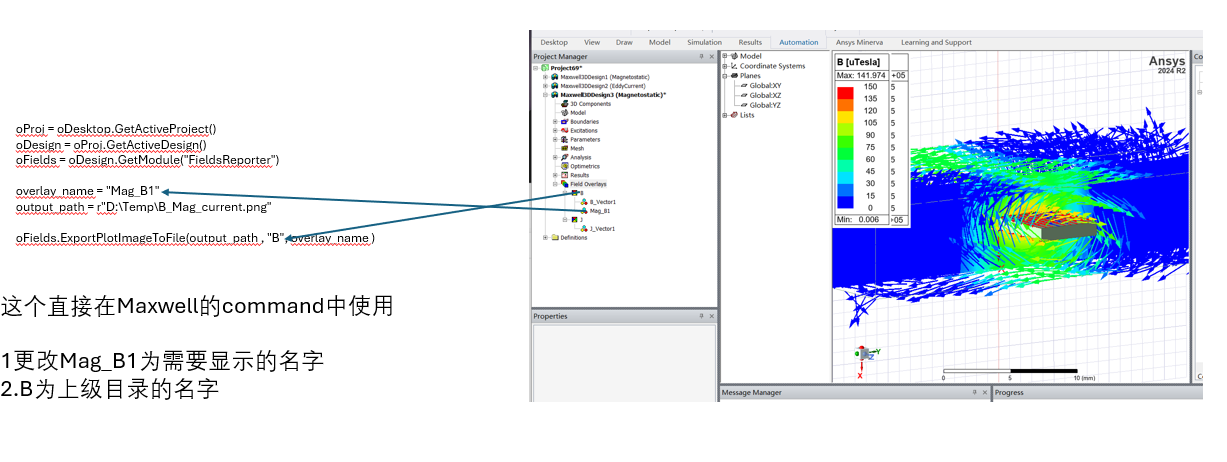

这个直接在Maxwell的command中使用

1更改Mag_B1为需要显示的名字

2.B为上级目录的名字

执行之后发现没有错误，而且对应的位置可以发现有对应的图片保存。

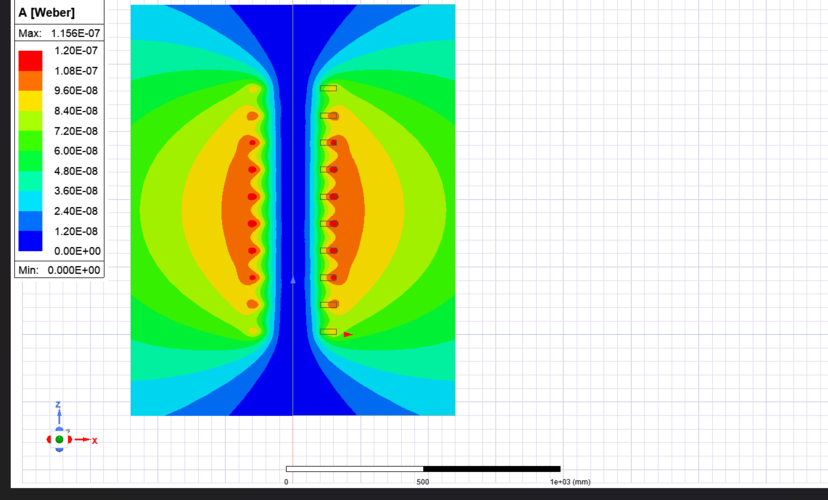

保存结果的图片
