案例分享：ANSYS ACP复合材料分析

案例步骤：

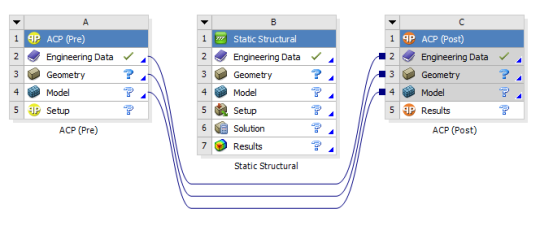

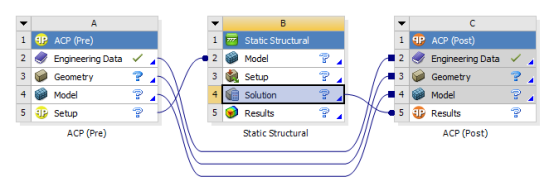

（1）流程

【传入静力学，可以选择实体，可以选择面体，这里选择实体】

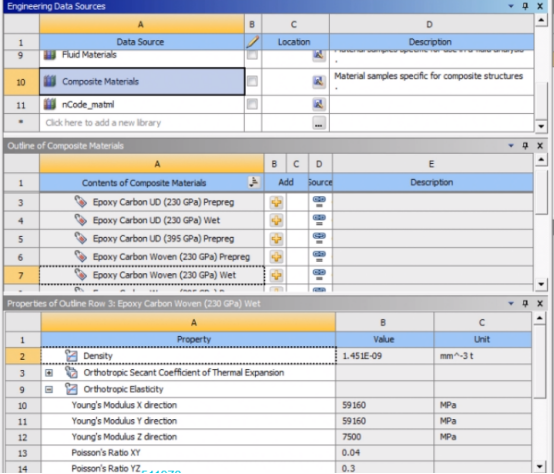

（2）材料

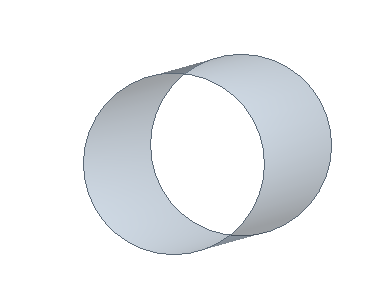

（3）模型【acp无法对实体进行铺层】

（4）Acp model前处理，壳厚度无用，只是用于网格划分，真实厚度使用acp pre设置；

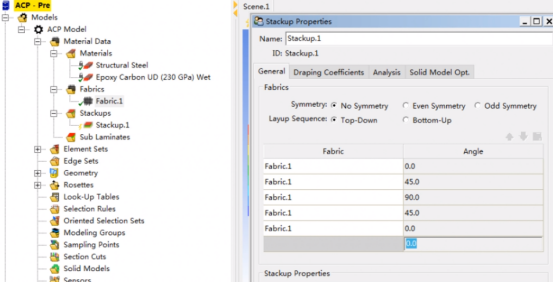

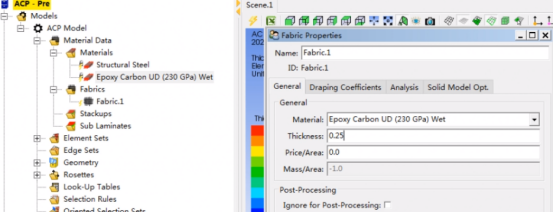

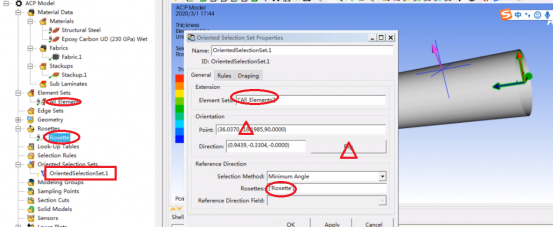

（5）Acp setup铺层（定义单位制mm）：fabric厚度及价格、stackups层数及角度、铺层方向（模型上随便选一个点，默认向外铺层，flip可以相里铺层）、

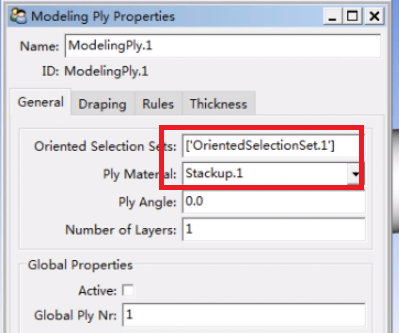

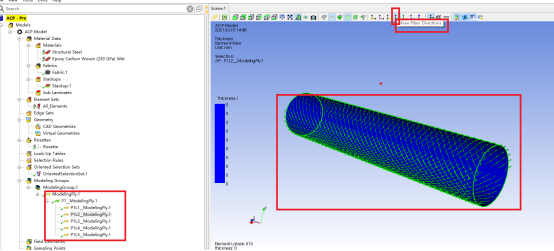

（6）创建铺层（方式1：使用stackup，0度实际是90度，因此，需要修改stackup，0改90度，30度改60度）

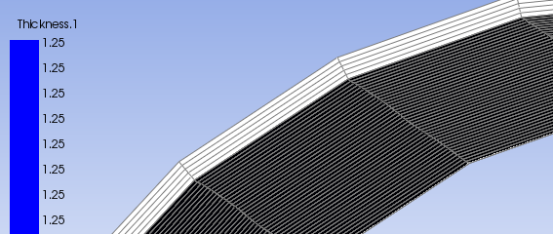

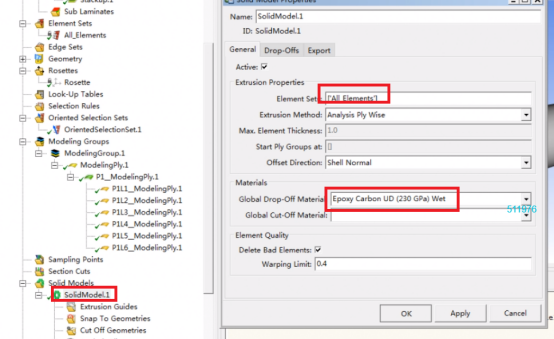

（7）创建实体单元

（8）退出acp pre，wb uodate

（9）进入静力学model，进行边界设置

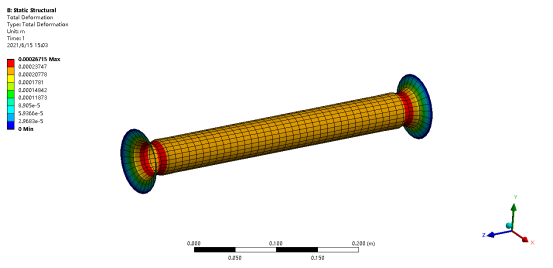

（10）结果

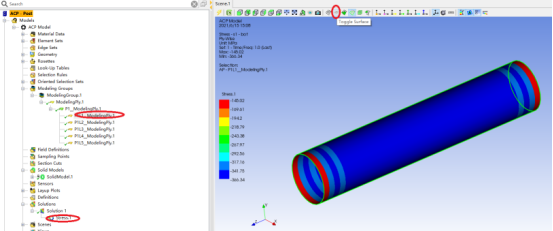

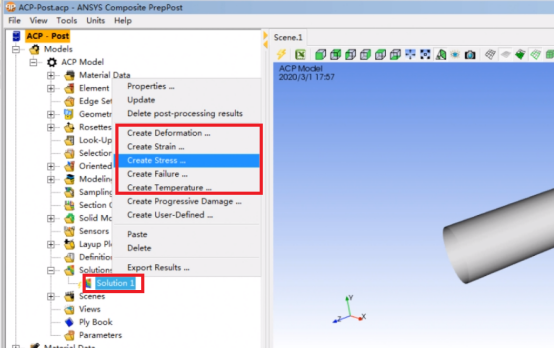

（11）Acp post后处理

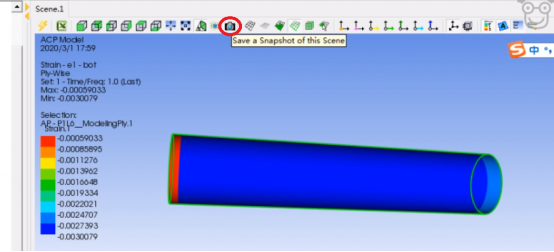

（12）保存图片
