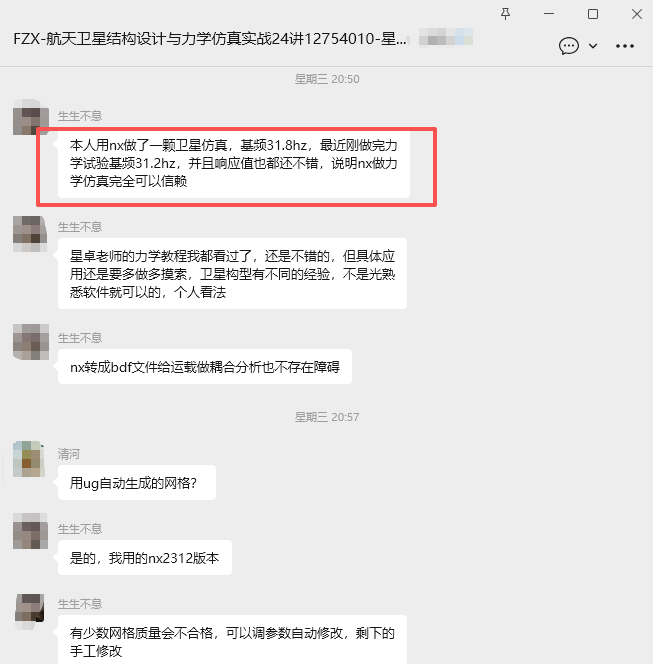

但是，在课程VIP群与学员的交流过程中，我发现了一些反复出现、备受关注的问题。为帮助大家更好地吸收课程内容，提高学习效率。我们打算将部分典型问题进行了梳理与汇总，并融合课程核心思路与实操建议，整理成系列文章。在此欢迎读者订阅我的卫星课程加入VIP群与同行交流。

无论你是刚刚入门，还是在仿真实践中遇到了具体困惑，相信我的总结都能带来一些切实的参考。建议收藏，随时查阅。本文将围绕卫星结构力学有限元课程VIP群讨论的问题进行总结，欢迎继续交流，共同进步。

卫星结构仿真常见问题集-节选

为什么卫星结构仿真通常要求使用Nastran？

这是由航天工业对高可靠性的严苛要求、长期的历史沿革以及成熟的工程体系共同决定的。

行业标准与权威性：MSC Nastran是航空航天领域事实上的工业标准软件，其算法经过超过50年的工程实践与无数关键项目（包括卫星、航天飞机、深空探测器）的验证。在卫星研制中，仿真结果是进行设计验收、鉴定评审和飞行批准的关键依据。使用行业公认的权威软件，其分析结论更容易获得客户、总体单位及评审专家的信任，极大降低了技术沟通与认可的门槛。

极高的数值可靠性与精度：卫星结构分析（如模态、频率响应、随机振动）直接关系发射安全，对数值计算的稳定性和精度要求极高。Nastran的核心求解器以稳健著称，在处理由复杂组合金/复合材料结构、大量紧固件连接产生的超大、稀疏且可能病态的刚度/质量矩阵时，具有卓越的鲁棒性。其相对保守的单元库和材料模型，旨在确保在最恶劣工况下分析结果仍保持可信，这符合航天“保守设计、冗余验证”的原则。

完整的航天专用分析功能链：Nastran内集成了专为航天动力学环境打磨的分析序列，形成一个无缝的工作流：

模态分析 (SOL 103/110) ：准确获取卫星的固有频率和振型，是避免与运载火箭发生共振（频率耦合）的基础。
频率响应 (SOL 111) 与随机振动分析：模拟卫星在发射过程中承受的稳态正弦扫频和宽带随机振动环境，为设备载荷设计、支架强度与疲劳寿命评估提供直接输入。
瞬态响应分析 (SOL 112) ：用于分析火工品分离、展开机构释放等产生的短时、高强度冲击事件。
复特征值分析：用于研究结构与控制系统（如柔性太阳翼与姿态控制陀螺）之间的耦合稳定性问题。

无缝的数据传递与流程集成：Nastran的.bdf/.dat（输入）和.op2/.f06（输出）文件格式已成为结构分析领域通用的数据交换标准。卫星的力学环境载荷（如加速度、界面力）可以可靠地从Nastran中提取，并传递给热分析、机构动力学分析（如ADAMS）等下游专业。同时，主流的前处理软件（如Patran, Femap）与Nastran的接口最为成熟和稳定，支持从几何清理、网格划分到求解提交、结果后处理的全流程。

图片来自网络

为什么推荐通过直接修改BDF文件进行操作，而非仅依赖Patran等软件的GUI界面？

掌握直接编辑BDF文件的能力，是从“软件操作员”迈向“仿真分析专家”，实现高效、精准、可追溯工程分析的关键一步。

（1）无与伦比的精确性与可追溯性：BDF文件是纯文本格式，每一张卡片、每一个参数都清晰可见。它作为仿真分析的“原始码”，可以直接纳入Git或SVN等版本管理系统进行管理。任何修改（如边界条件调整、载荷更新）都有迹可循，便于团队协作、问题追溯和项目归档，完全满足航天产品对质量管理和过程控制的要求。

（2）极致的效率提升与参数化能力：卫星设计需要反复迭代分析数十甚至上百个工况（如不同方向的正弦振动、不同的载荷组合）。通过编写Python或Shell脚本自动修改BDF文件中的参数、载荷集和输出请求，可以实现分析的批量化、自动化运行。这不仅是效率的提升，更为开展设计参数灵敏度分析、优化设计等高级研究奠定了基础。

（3）解锁高级功能与实现深度控制：Nastran许多高级功能和精细控制选项在GUI界面中可能并未提供，或深藏在多层菜单之下。直接编辑BDF文件允许分析师灵活使用诸如并行计算参数设置、迭代求解器收敛准则调整、输出矩阵的定制化定义、超级单元（Superelement）的创建与使用等高级功能，从而解决更复杂的工程问题。

（4）高效的模型调试与问题根源诊断：当Nastran计算报错或结果异常时，直接查看.f06输出文件和.bdf输入文件是定位问题最直接、最有效的方法。这能帮助分析师快速识别格式错误、数据冲突、约束不足等根本原因，培养深层次的仿真调试能力，而非仅仅依赖软件提示。

（5）流程标准化与知识资产固化：一个成熟的卫星研制单位，其核心竞争力之一在于标准化的分析流程。这个过程的核心可以凝结为一个设置精良、经过验证的BDF文件模板。新的型号项目可在此模板基础上进行修改，确保了分析方法、质量标准和工程经验的高效传承，保证了分析结果的一致性与可靠性。

正弦响应分析（SOL 111）BDF文件核心字段解析

一个典型的BDF文件包含三大部分：

第一部分：执行控制部分

ASSIGN DBC=‘sin.xdb’ 指定输出数据库文件SOL 111 - 求解序列111（模态频率响应 (SEMFREQ)析）CEND - 情况控制部分开始

第二部分：情况控制部分

SET 1 = 1 THRU 300 - 定义输出节点集 合1，包含节点1到300ECHO = NONE - 不打印输入文件的回声RESVEC = YES - 保留残余向量LOADSET = 1 - 指定载荷集为1SDAMPING = 1 - 指定结构阻尼ID为1

子工况定义

SUBCASE 1 - 定义子工况1SUBTITLE=fx - 子工况标题为fx（x方向）METHOD = 1 - 特征值提取方法ID为1FREQUENCY = 1 - 频率集ID为1SPC = 2 - 单点约束集ID为2DLOAD = 2 - 动态载荷集ID为2ACCELERATION(PLOT,SORT1,REAL)=1 - 输出加速度，绘图格式，按频率排序，实数部分MPCFORCES(PLOT,SORT1,REAL)=1 - 输出MPC力，绘图格式，按频率排序，实数部分BEGIN BULK - 批量数据部分开始

第三部分：批量数据部分

PARAM POST 0 - 参数：后处理器控制PARAM PRTMAXIM YES - 参数：打印最大值PARAM AUTOMSET YES - 参数：自动管理集 合

频率和阻尼定义

FREQ1 1 5. .975 100 - 频率集1：起始5Hz，增量0.975Hz，100个点TABDMP1 1 CRIT - 表格阻尼1，临界阻尼类型5..05 100. .05 ENDT - 阻尼数据：5Hz时5%，100Hz时5% 45-46. FREQ1 2/3 - 定义频率集2和3EIGRL 1 350. 0 - 特征值提取：ID=1，最大频率350Hz

模型包含

include ‘ xx .bdf’ - 包含外部网格文件wx.bdf

载荷定义（x方向）

SPCADD 2 1 3 - 合并约束集1和3为集2RLOAD1 8 9 2 ACCE - 动态载荷8：使用表格9，类型为加速度LSEQ 1 9 10 - 载荷序列定义SPCD 10 999 1 1. - 在节点999的DOF1上施加单位强制位移DLOAD 2 1. 1. 8 - 动态载荷集2：由载荷8组成 59-62. SPC1 - 定义约束集（固定特定自由度）

动态载荷表格

TABLED1 - 定义频率相关的动态载荷表格

卫星结构仿真学员常见问题与精要解答

问题1：星上大部件（如推进舱、大型天线）如何等效模拟？

简单使用集中质量点（CONM2）会严重高估局部刚度，导致整体模态频率虚高。推荐方法：采用“质量点+刚度连接”的等效动力学模型。具体步骤如下：

（1）在部件实测或计算得到的质心位置创建一个节点。

（2）在该节点上使用 CONM2 卡片，准确赋予质量、质心坐标（相对偏移）和转动惯量。

（3）使用一组弹簧（ CELAS ）或简化的梁（ CBEAM ）单元，连接该质心点与部件在主结构上的实际安装点。弹簧的刚度值需根据安装接口的刚度（来自设计图或测试）进行估算，或通过部件级试验/详细模型仿真的结果进行反推对标。

（4）效果：该方法能更真实地反映部件对主结构柔性的影响，通常可将整体模态频率误差控制在5%以内。

问题2：蜂窝板上的埋件和加强筋在模型中如何处理？

（1）蜂窝板本体：使用复合材料壳单元（ PCOMP 或 PSHELL ）模拟，通过等效弹性常数法赋予芯材的面内和面外（剪切）刚度。

（2）埋件（ inserts ）：在埋件中心创建独立节点，使用 RBE2 （刚性单元）或 RBE3 （柔性平均单元）以“蜘蛛网”状连接到周围面板的节点上。 RBE2 能刚性传递载荷， RBE3 则能更均匀地分布载荷，避免局部应力集中。必要时，可为该连接区域赋予更高的局部材料属性以模拟加强。

（3）加强筋（ stiffeners ）：优先使用梁单元（ CBEAM ）沿加强筋走向建模，并将其节点与面板中性面节点通过 RBE3 或共节点方式连接。次选方法是在面板模型中局部加厚壳单元或修改局部材料属性。

问题3：在Hypermesh中如何更改1D单元（如杆、梁）的指向或连接节点？

方法一（交互式）：进入1D单元创建或编辑面板（如 1D > rods 或 1D > edit ），直接重新选择或更改 Node A 和 Node B 。

方法二（直接编辑）：在 Model Browser 中找到该单元，右键选择 Card Edit ，直接修改节点ID字段。

关键步骤：修改后，务必使用 Tool > Check > Elems 功能检查单元的自由边、连接性和一致性，确保模型无断点或重复单元。

问题4：HyperMesh中单位制混乱怎么办？如何保证一致性？

（1）核心原则：HyperMesh本身是无单位的，它只处理数字。保证所有输入物理量（长度、密度、力、弹性模量）基于同一单位制即可。

（2）航天推荐单位制：吨(t) - 毫米(mm) - 秒(s) - 牛(N) - 兆帕(MPa) 。

（3）关键换算示例：

钢材密度：7800 kg/m³ = 7.8e-9 t/mm³。
弹性模量：210 GPa = 210000 MPa。
重力加速度：9.80665 m/s² = 9806.65 mm/s²。

（4）最佳实践：在模型文件的显著位置（如标题或注释卡片）明确记录所用单位制。利用HyperMesh的 Utility > Calculator 工具进行单位换算和验证。

问题5：模态仿真结果与试验结果的频率误差允许多少？

通用标准如下：

（1）相对误差：对于前几阶主要全局模态（尤其是一阶弯曲、一阶扭转），通常要求仿真与试验频率误差 ≤ 5% 。

（2）绝对误差：对于低频模态（如基频低于20Hz），有时会提出更严格的绝对误差要求，例如 ≤ ±0.5 Hz 。

误差分析与修正：频率误差主要来源于材料参数（特别是阻尼、复合材料参数）、连接刚度（螺钉、胶层）、边界条件模拟的偏差。除了频率，必须对比模态振型，使用MAC（模态置信准则）值评估振型相关性，MAC值应大于0.9。若误差超限，需进行有限元模型修正，通过反演方法调整模型中的不确定参数（如连接刚度），使仿真模型与试验模型动力学特性一致。

由于篇幅原因，其他问题不再这里赘述了，欢迎大家进入VIP群里与我交流，后续我会持续整理这个答疑手册，帮助学员更加高效和掌握卫星结构力学仿真专业技能。强烈推荐大家订阅我的卫星结构设计仿真教程。
