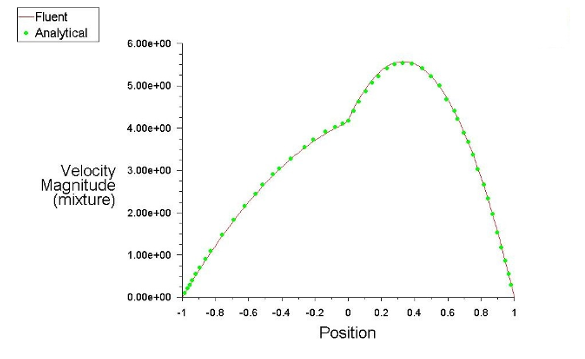

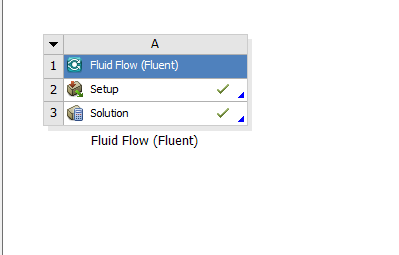

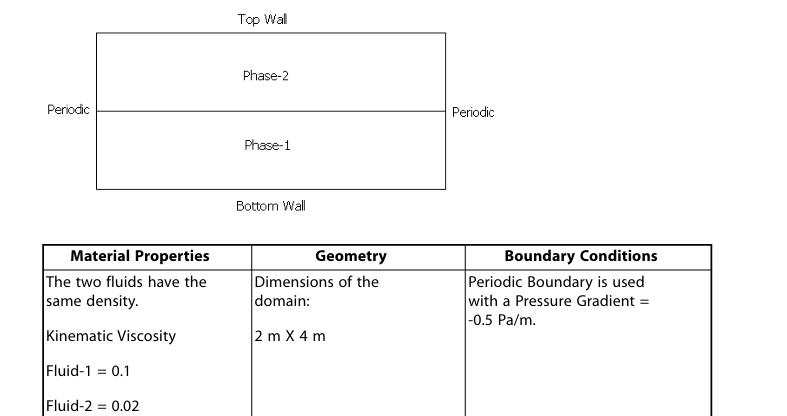

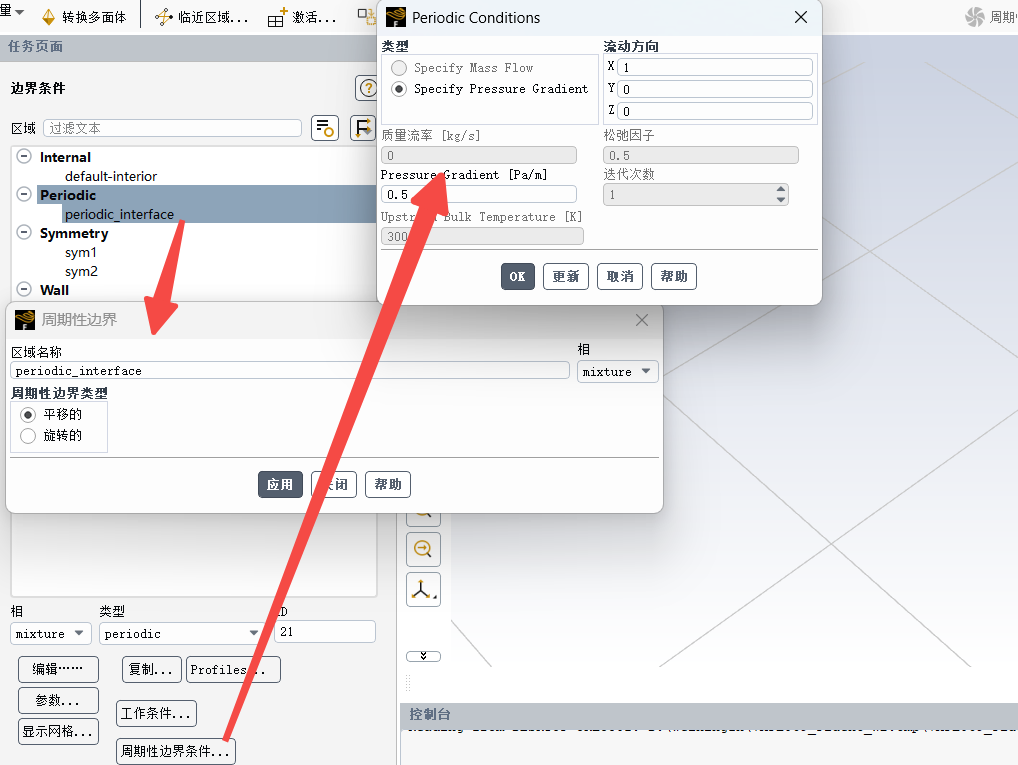

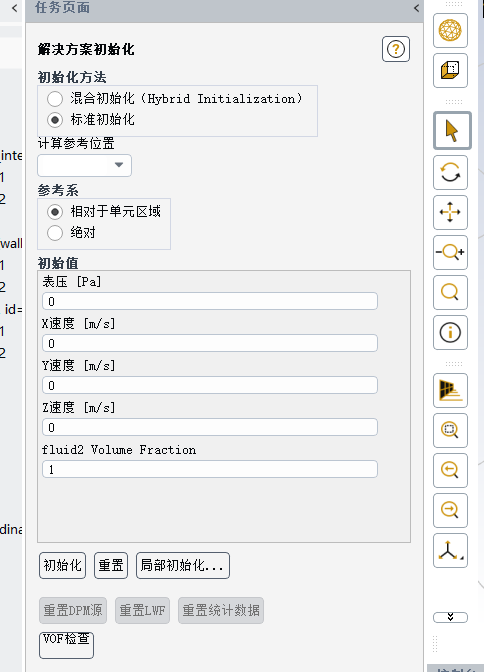

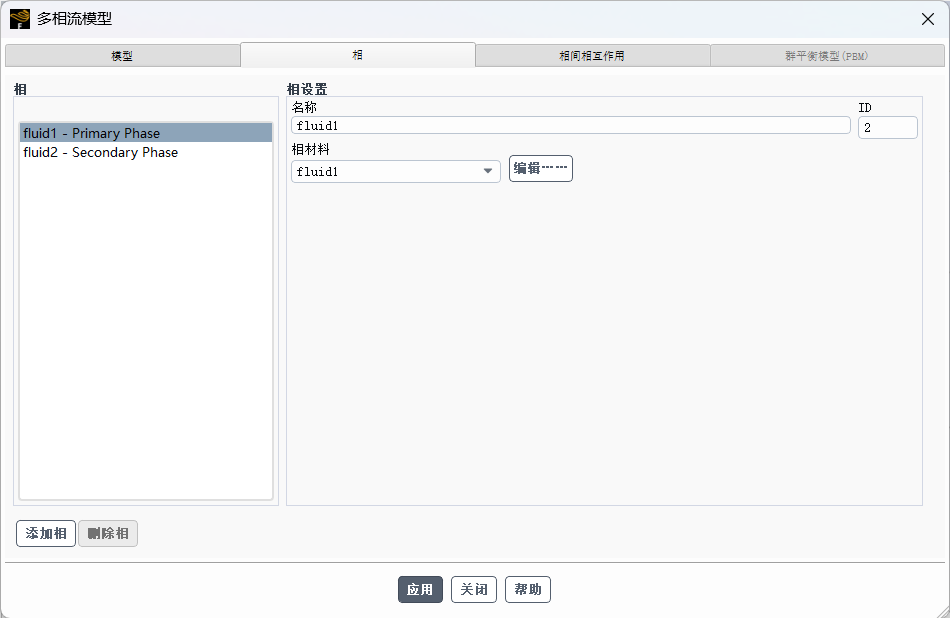

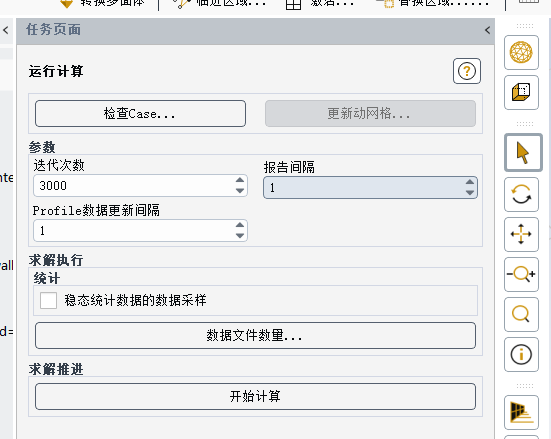

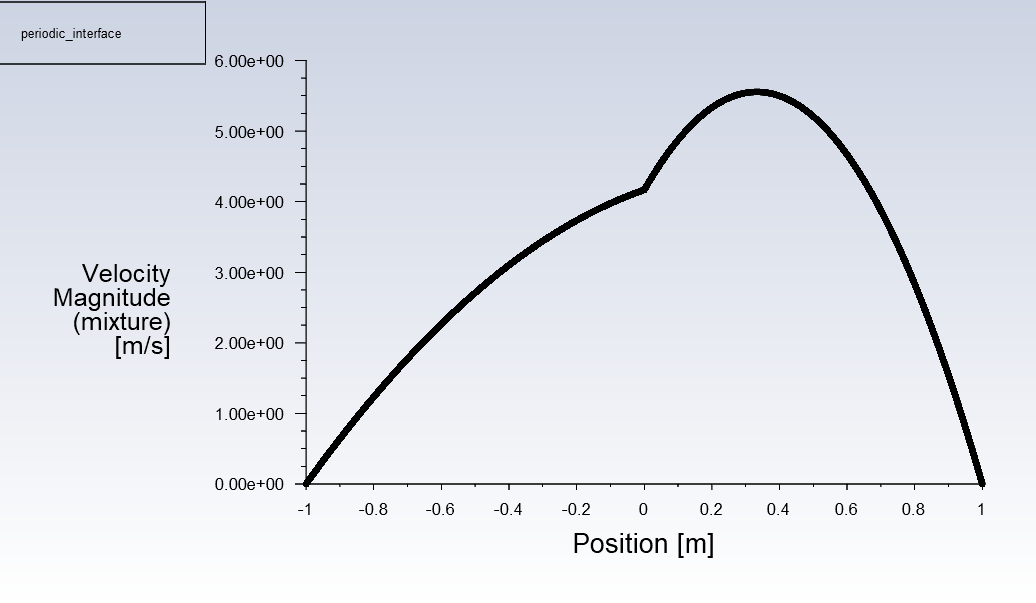

Fluent入门验证案例 | 两相泊肃叶流仿真

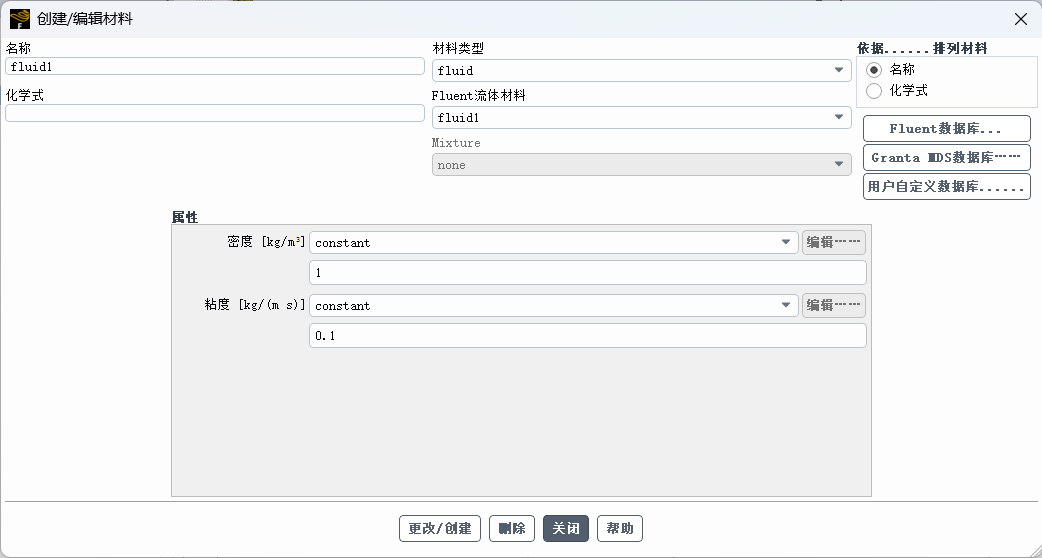

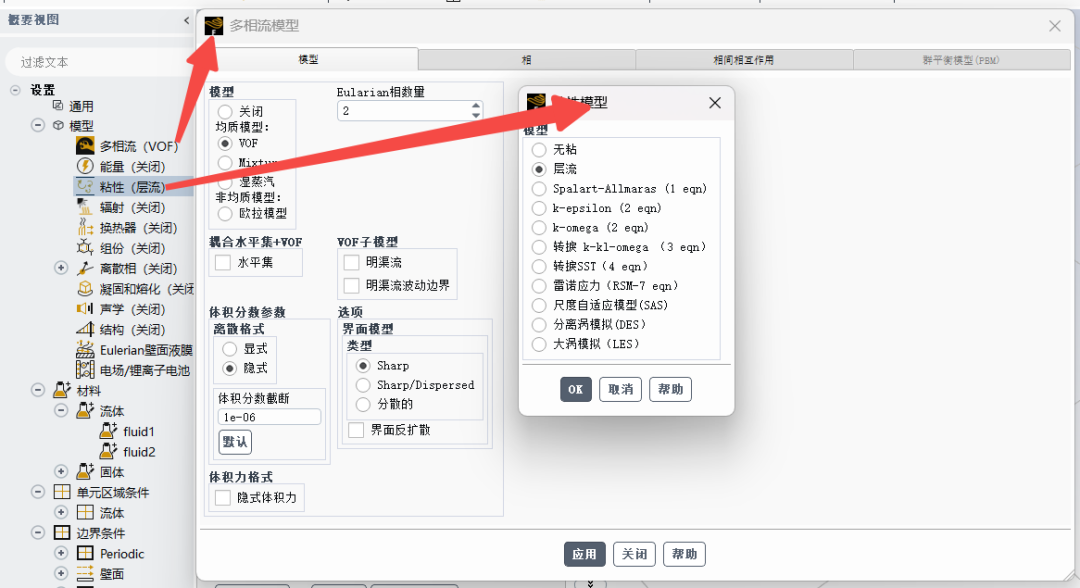

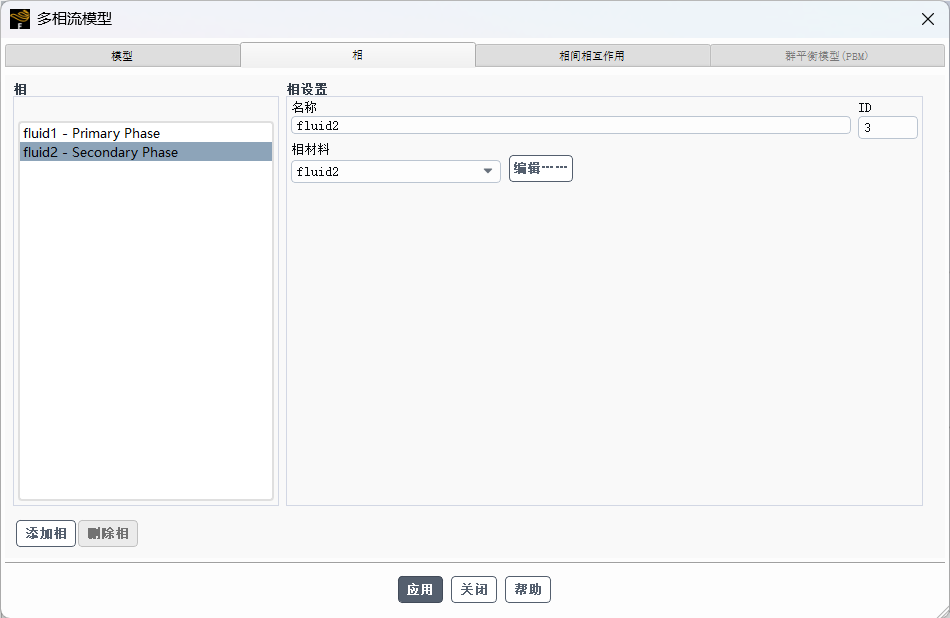

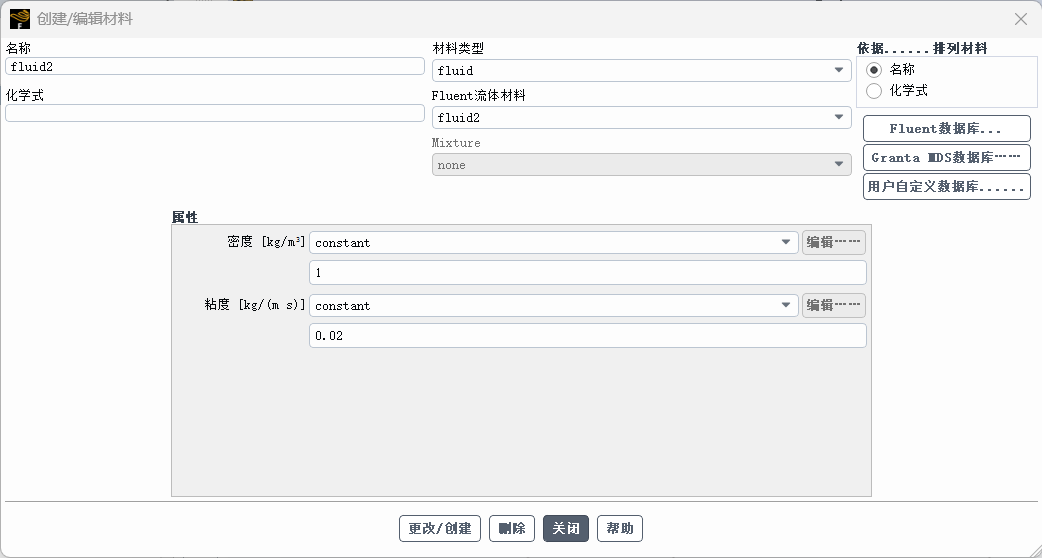

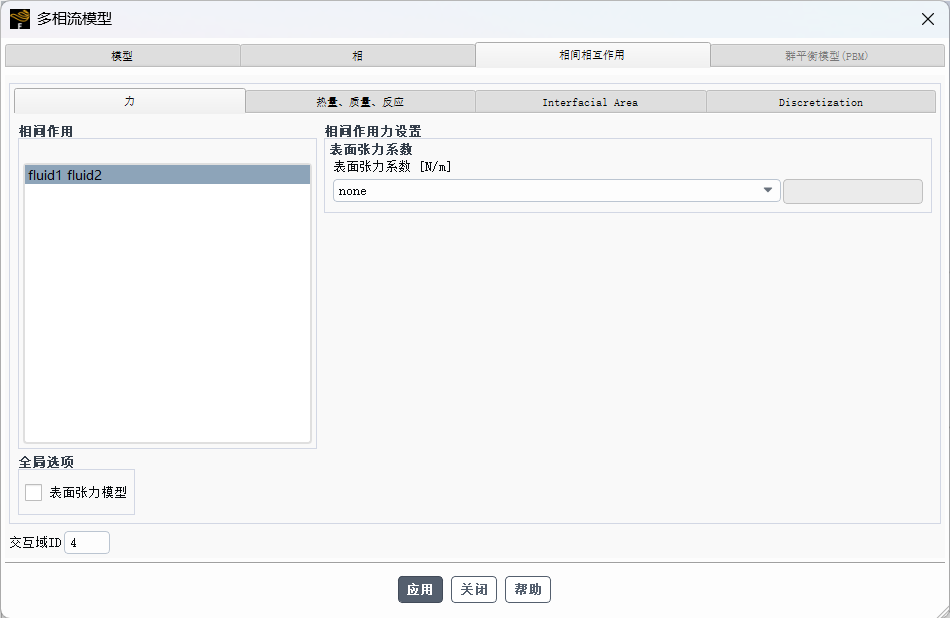

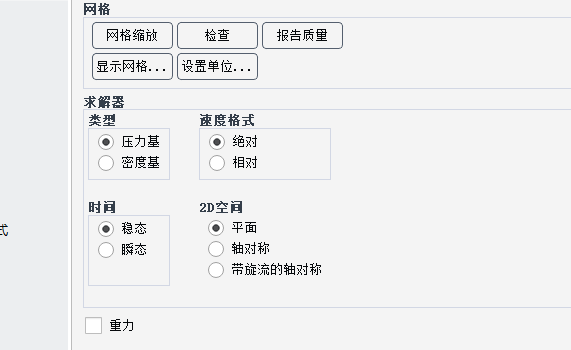

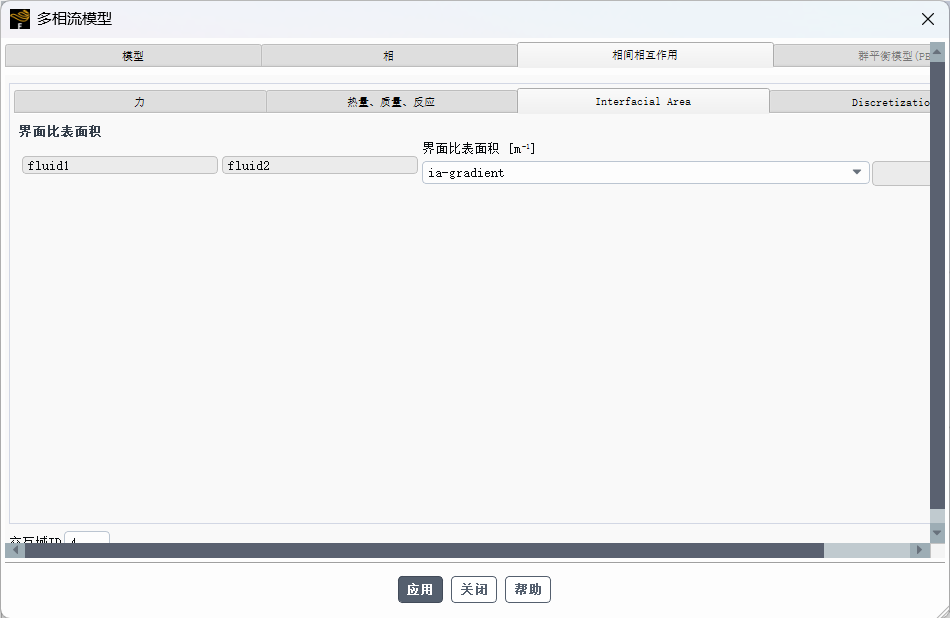

本案例为声学计算基础案例，为点声源在自由场中声传播的计算，主要涉及Actran软件自建模、网格划分、计算设置与后处理结果查看。可以覆盖该软件的大部分操作，建议大家仔细阅读，为大家后续学习该软件打下坚实基础。1Actran前处理设置1.1几何设置首先点击Mesh选择Ellipsoid，建立球体域，相关尺寸设置如下图所示：1.2网格划分声学网格可以通过最大分析频率和声波波长确定，最大的声学网格要小于波长的1/6，波长可以由声速确定，即：其中，c是声速。本文计算的频率范围为500Hz，声速为340，因此可以得到声学网格的尺寸，并进行网格划分首先采用meshonmesh对上节生成的2D网格进行重新绘制，具体的绘制方法如下图所示：其次对3D区域展开网格划分，选择volumemesh对3D域进行网格填充，网格尺寸选择0.06，具体划分方法如下图所示：1.3计算域划分设置首先采用Autocreatedomains对现有的计算域进行自动划分，并对各部分进行重新命名，具体设置如下图所示：1.4材料设置此处对材料进行了设置，相关设置如下图所示，流体材料选择空气，相关设置如下图所示：2Actran设置2.1分析方法设置右击Aanlysis，选择DirectFrequencyResponse，并对求解的频率范围进行设置，相关设置如下图所示：2.2组分设置此处对有限流体区域进行了设置，相关设置如下图所示，流体材料选择空气，相关设置如下图所示：其次对无限元边界进行设置（无限元边界是actran所采用的一种特殊边界条件），相关设置如下：2.3边界条件设置对点声源进行设置，该设置为边界条件设置，具体操作如下图，幅值设置为1：2.4后处理设置2.4.1监测点设置首先建立相对应的监测点，具体设置情况如下图所示：2.4.2云图设置其次对云图展开设置，具体设置如下图所示：2.5运行设置将计算文件导出，统一选择ACTRAN格式导出，具体设置如下图：打开launch程序，选择计算文件，点击RUN进行计算：3Actran后处理结果3.1PLTviewer结果首先打开PLT文件，对监测点的频谱图结果进行读取，相关结果如下图：3.2Maps结果其次对声学云图展开可视化处理，导入NFF文件，具体数据导入如下图所示，将声压结果进行导入，不同频率下的云图结果如图所示：来源：CFD仿真库
