Actran 基础案例 | 点声源计算

1  Actran 前处理设置

1.1 几何设置

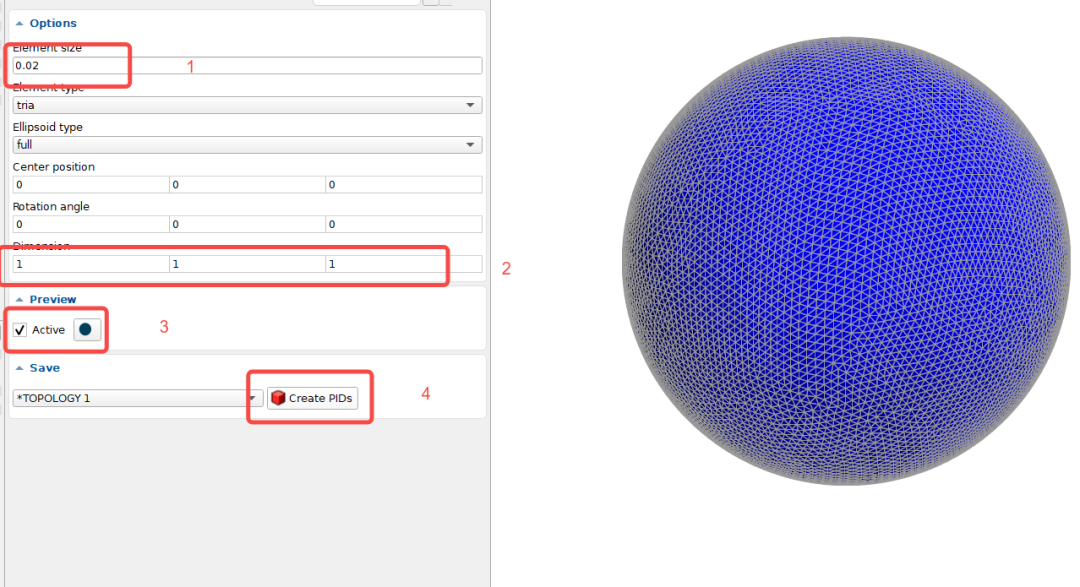

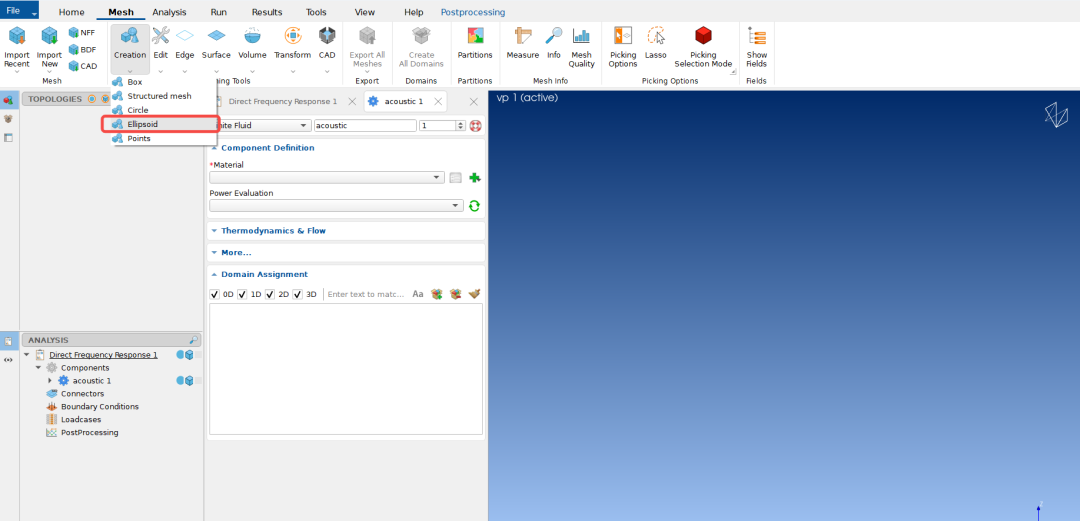

首先点击Mesh选择Ellipsoid，建立球体域，相关尺寸设置如下图所示：

1.2 网格划分

声学网格可以通过最大分析频率和声波波长确定，最大的声学网格要小于波长的1/6，波长可以由声速确定，即：

其中，c是声速。

本文计算的频率范围为500Hz，声速为340，因此可以得到声学网格的尺寸，并进行网格划分

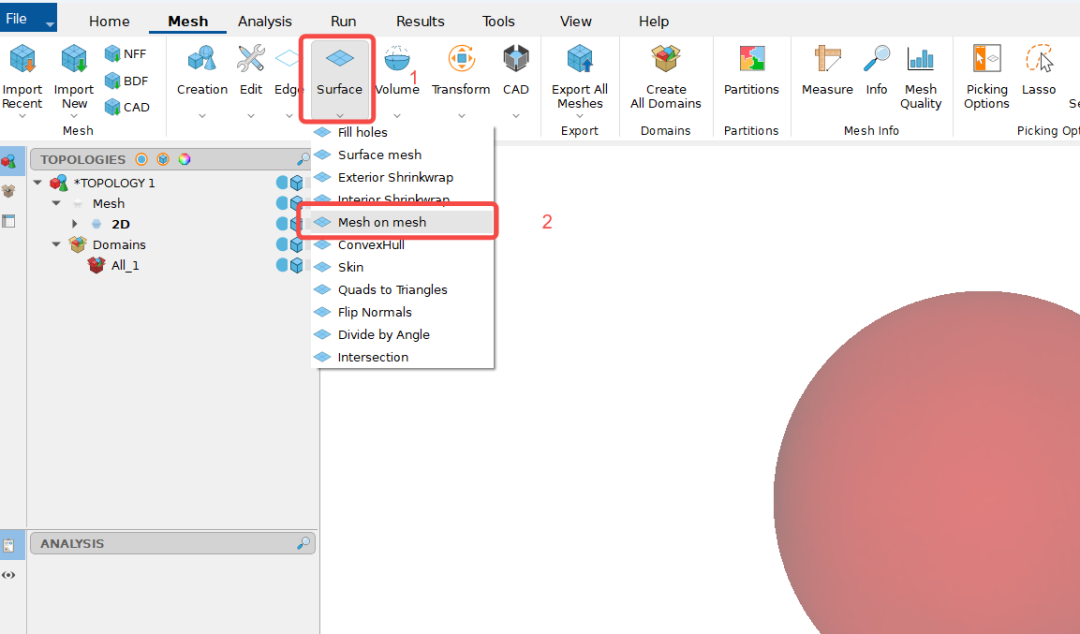

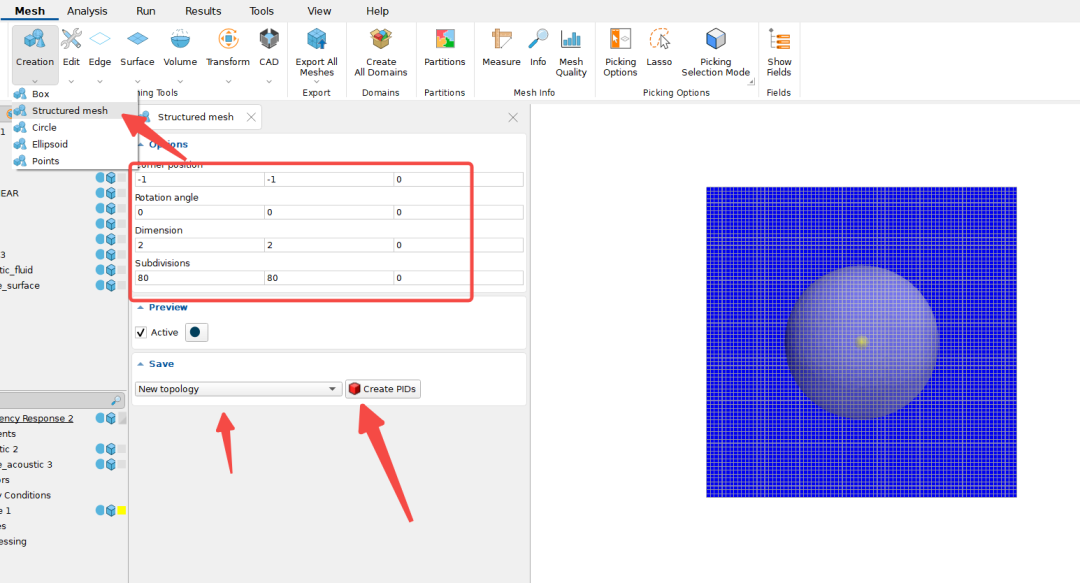

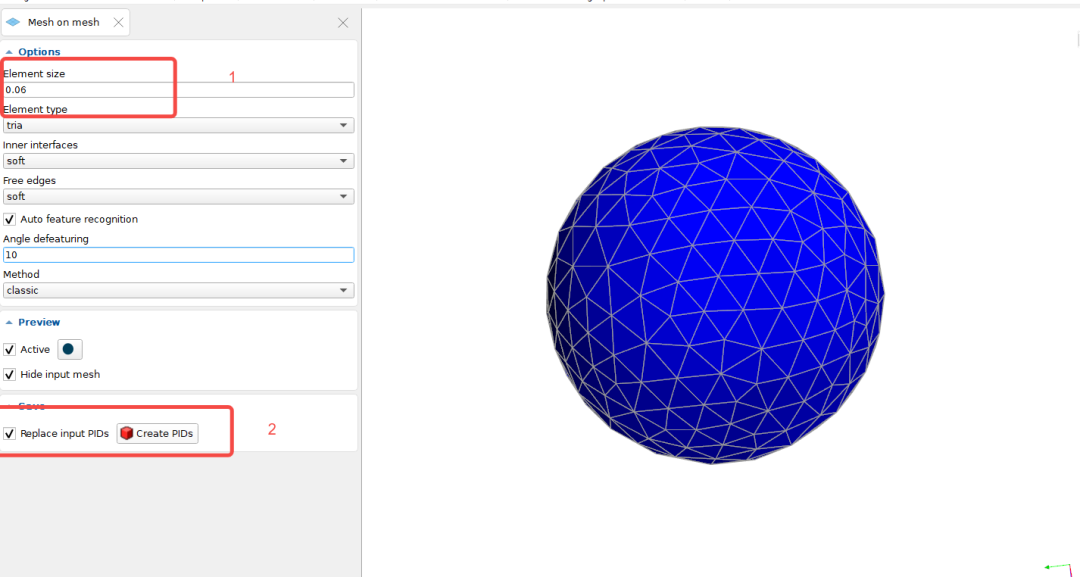

首先采用mesh on mesh对上节生成的2D网格进行重新绘制，具体的绘制方法如下图所示：

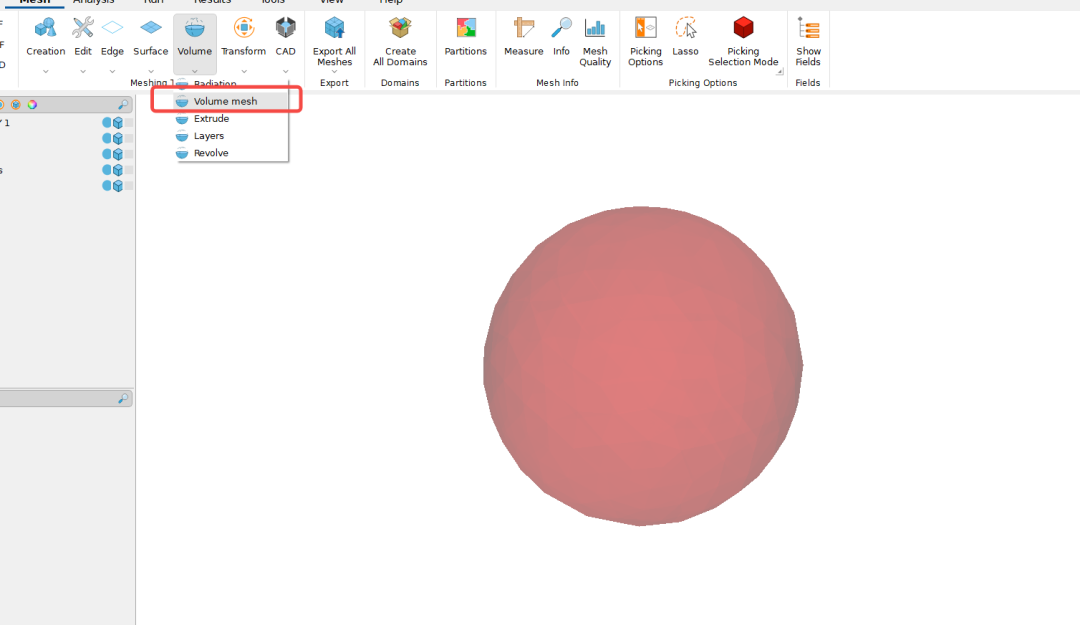

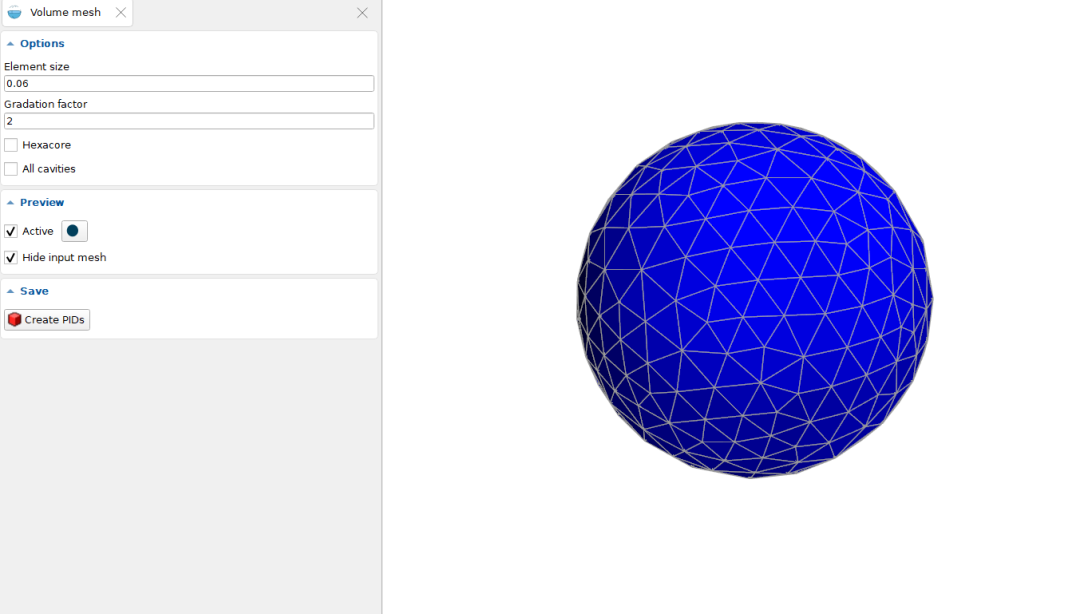

其次对3D区域展开网格划分，选择volume mesh对3D域进行网格填充，网格尺寸选择0.06，具体划分方法如下图所示：

1.3 计算域划分设置

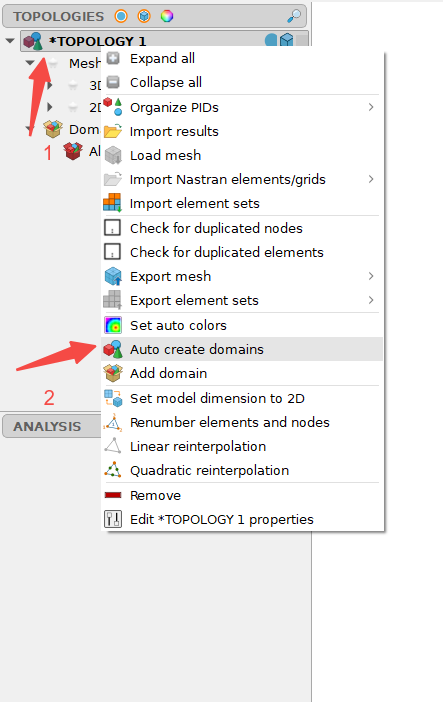

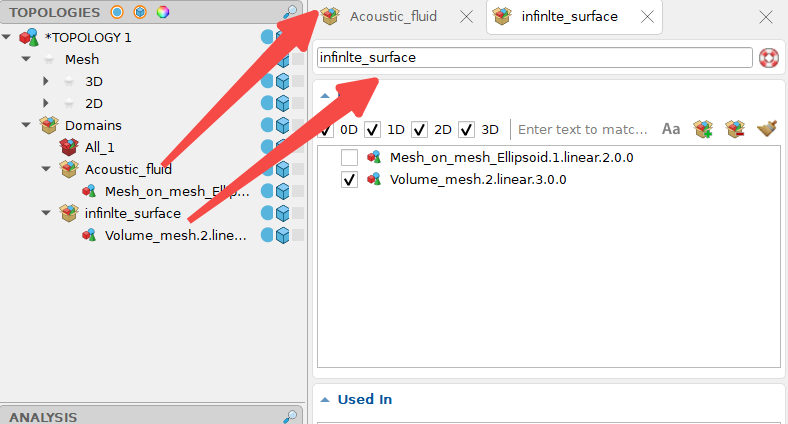

首先采用Auto create domains对现有的计算域进行自动划分，并对各部分进行重新命名，具体设置如下图所示：

1.4 材料设置

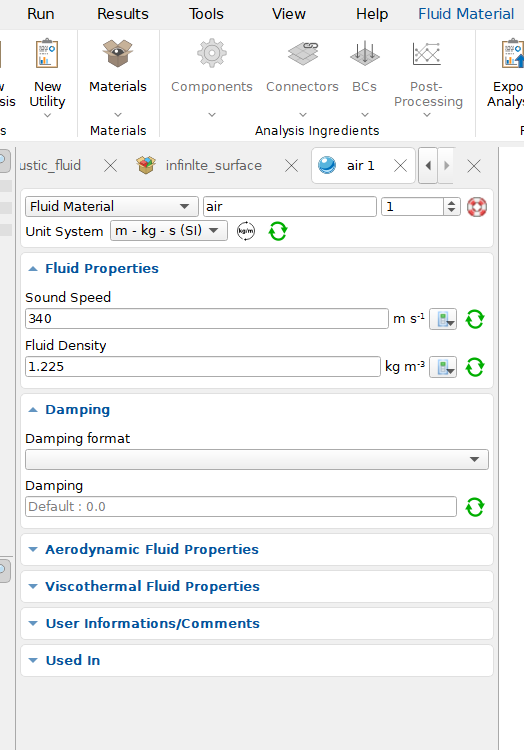

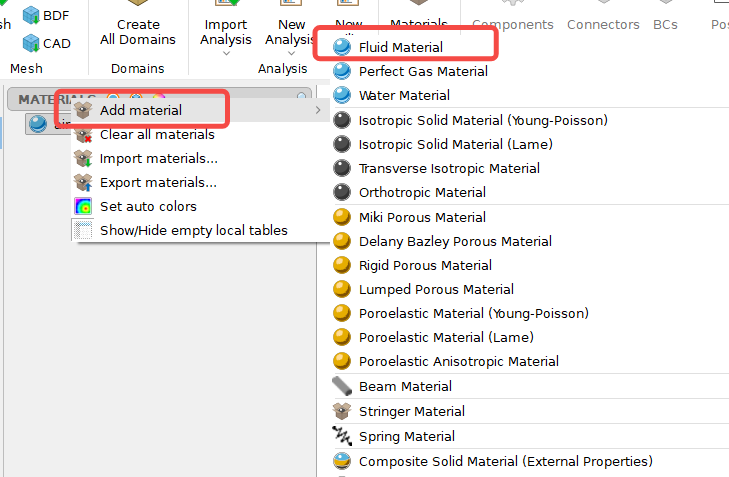

此处对材料进行了设置，相关设置如下图所示，流体材料选择空气，相关设置如下图所示：

2 Actran 设置

2.1 分析方法设置

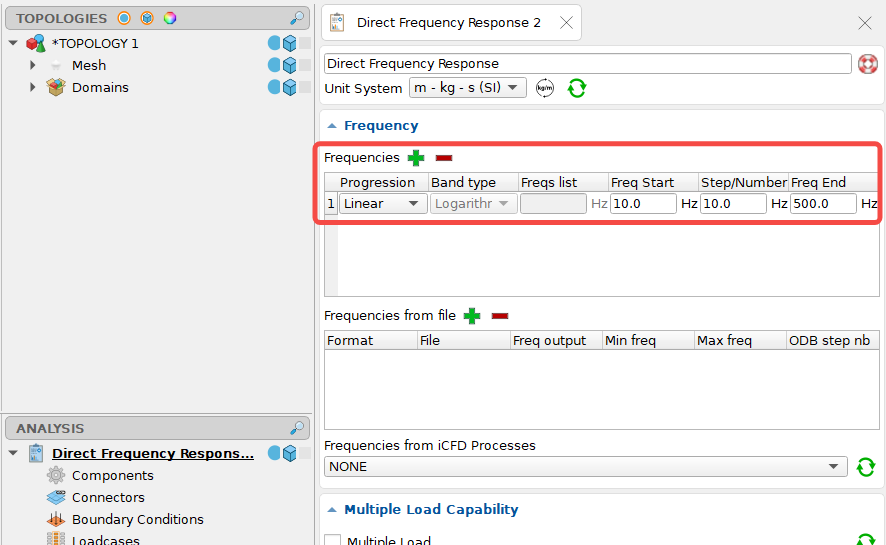

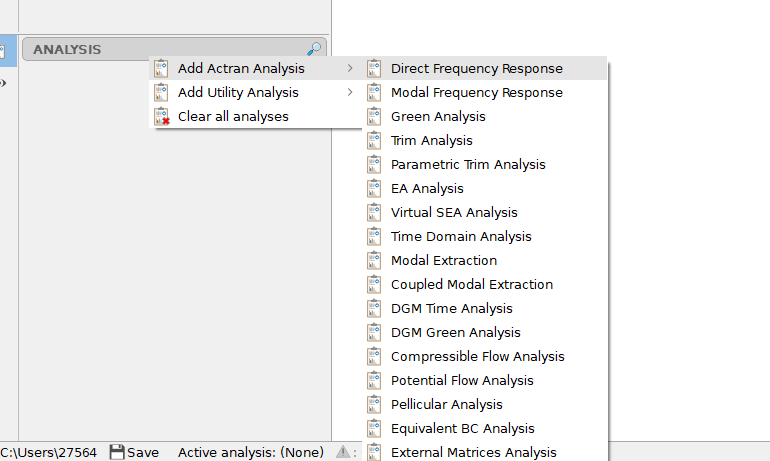

右击Aanlysis，选择Direct Frequency Response，并对求解的频率范围进行设置，相关设置如下图所示：

 2.2 组分设置

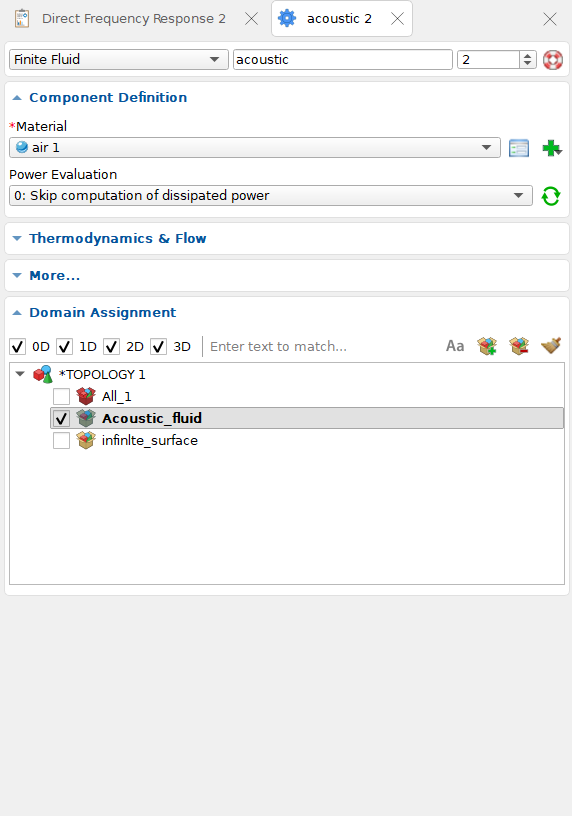

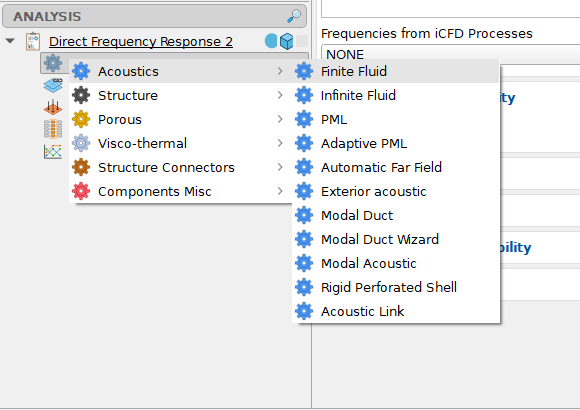

此处对有限流体区域进行了设置，相关设置如下图所示，流体材料选择空气，相关设置如下图所示：

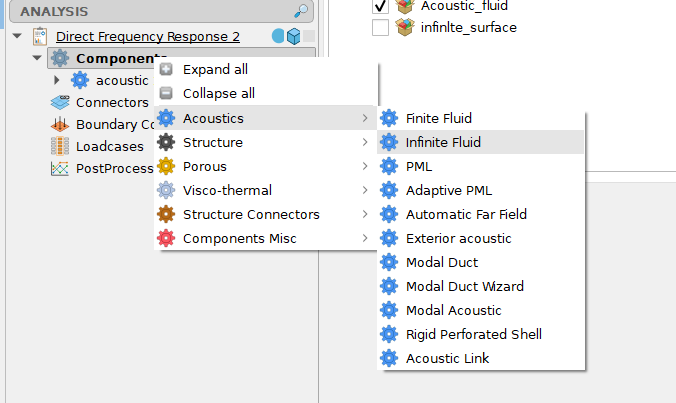

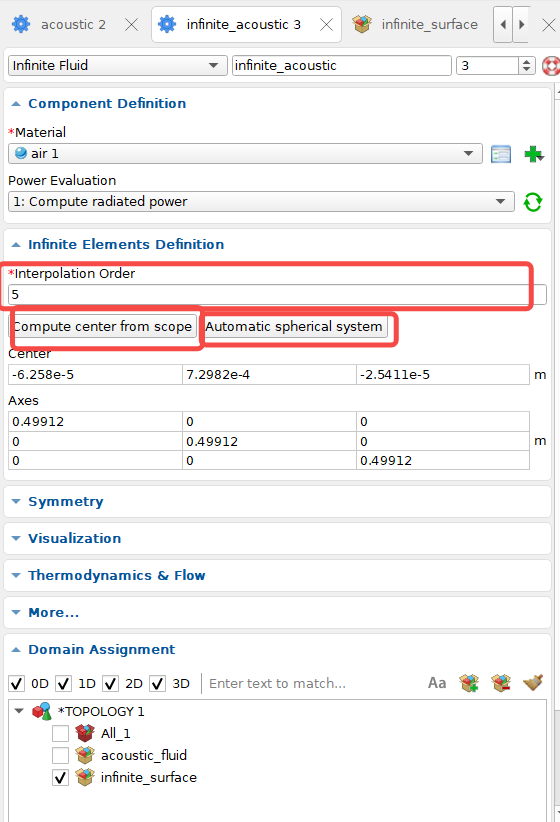

其次对无限元边界进行设置（无限元边界是actran所采用的一种特殊边界条件），相关设置如下：

2.3  边界条件设置

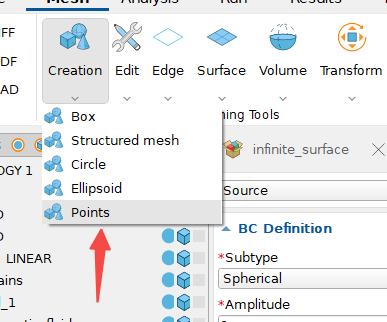

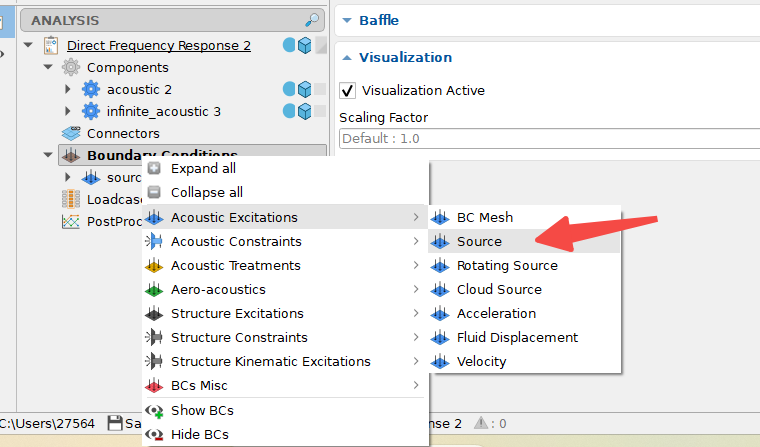

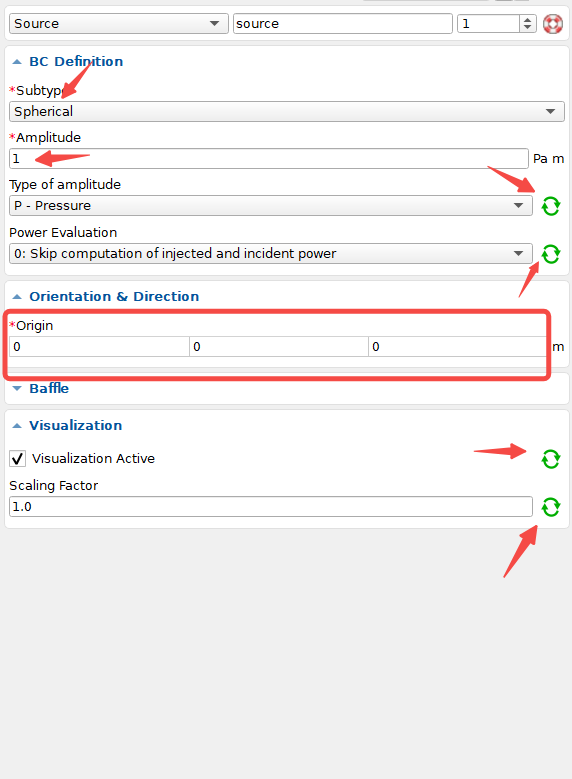

对点声源进行设置，该设置为边界条件设置，具体操作如下图，幅值设置为1：

2.4 后处理设置

2.4.1 监测点设置

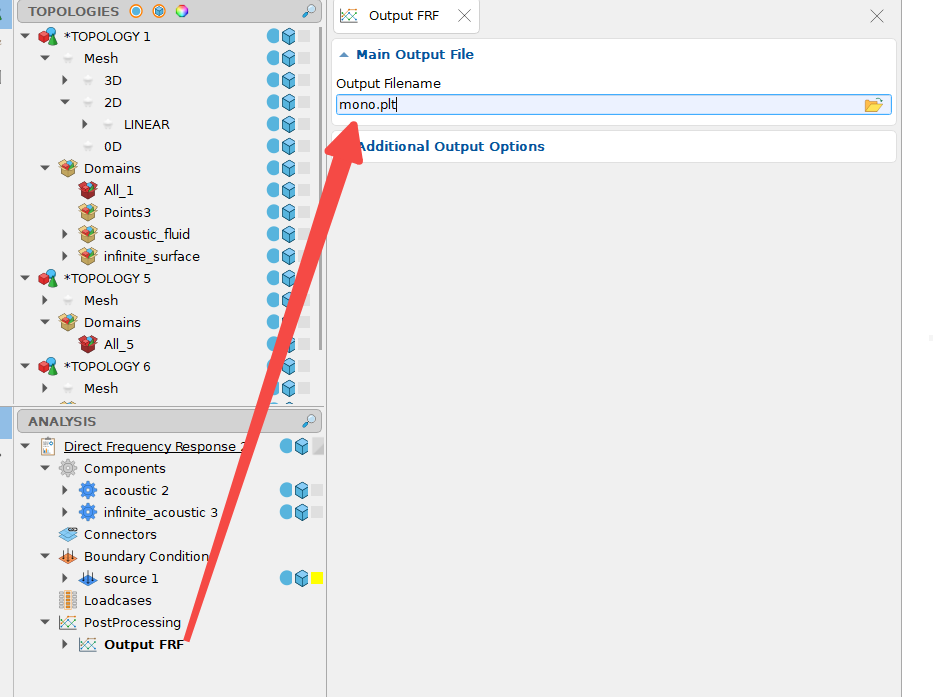

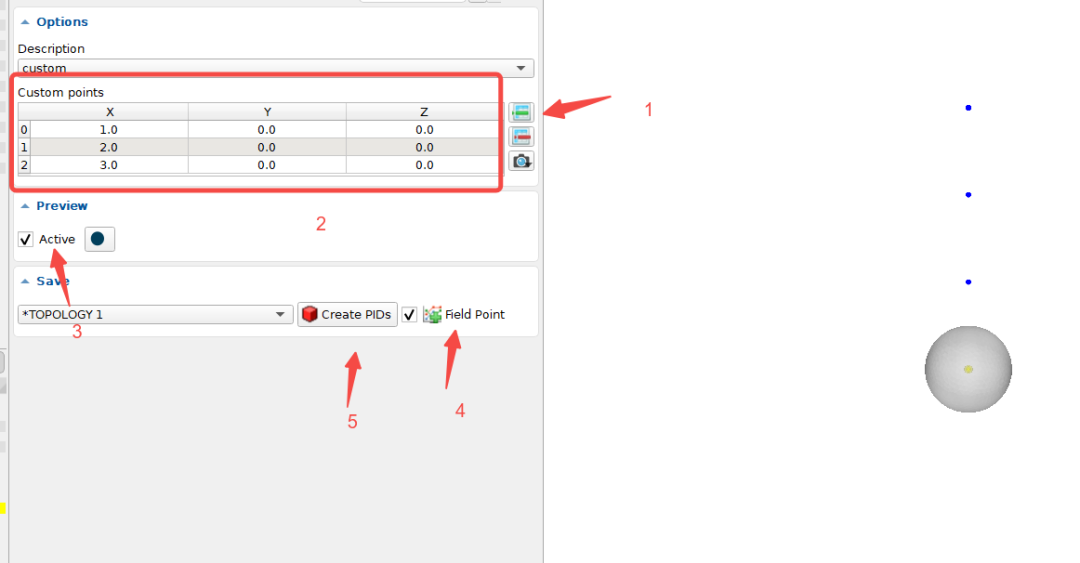

首先建立相对应的监测点，具体设置情况如下图所示：

2.4.2 云图设置

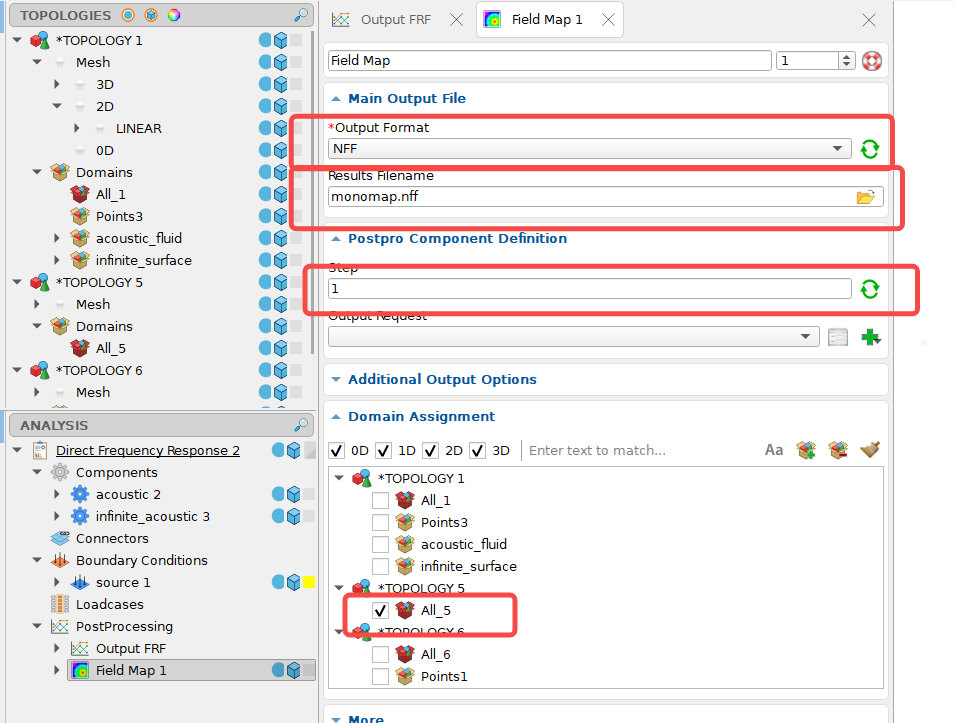

其次对云图展开设置，具体设置如下图所示：

2.5 运行设置

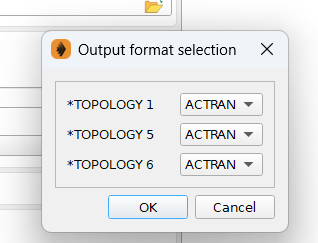

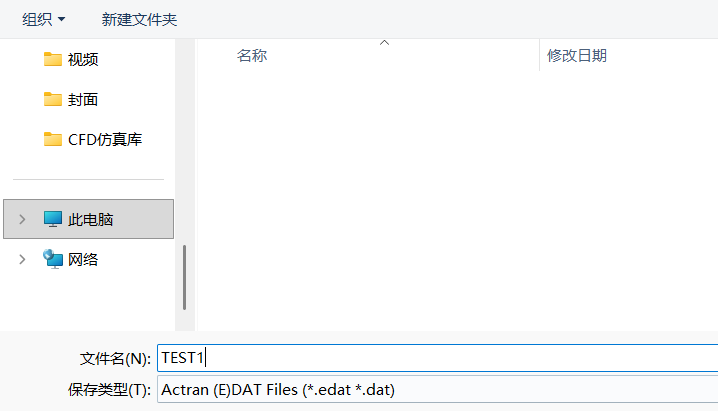

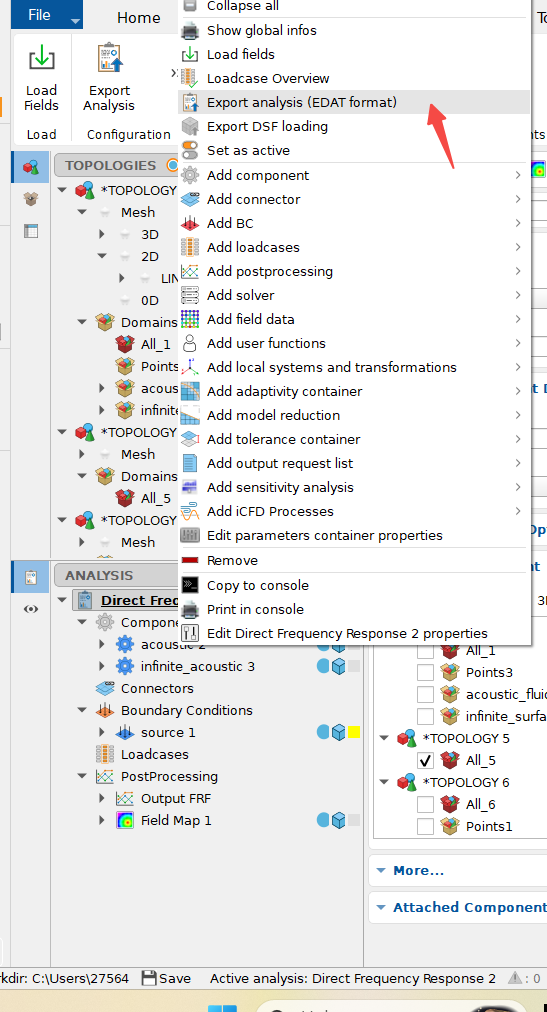

将计算文件导出，统一选择ACTRAN格式导出，具体设置如下图：

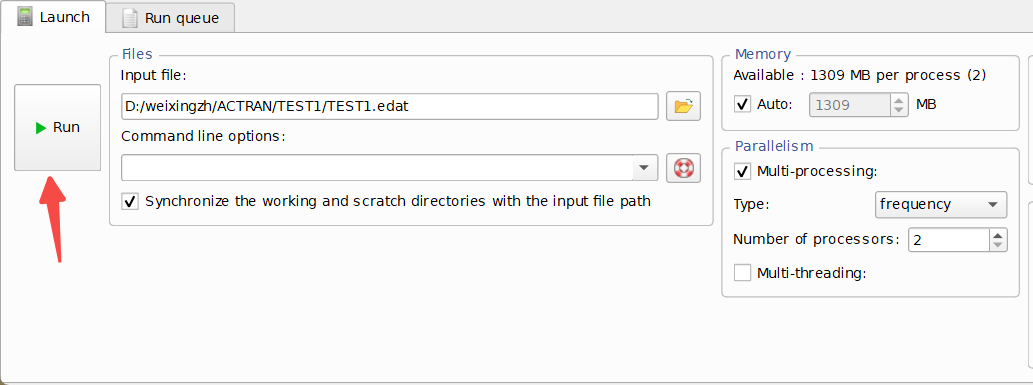

打开launch程序，选择计算文件，点击RUN进行计算：

3 Actran 后处理结果

3.1 PLT viewer结果

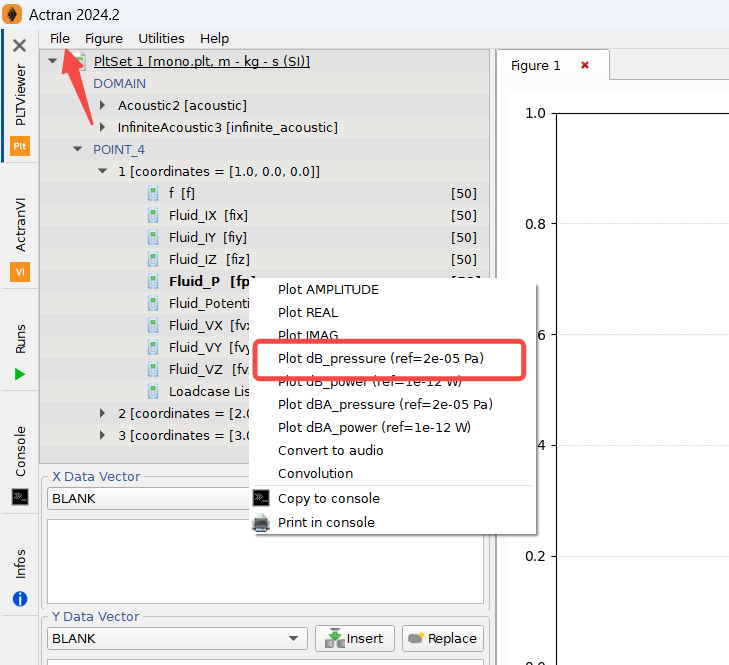

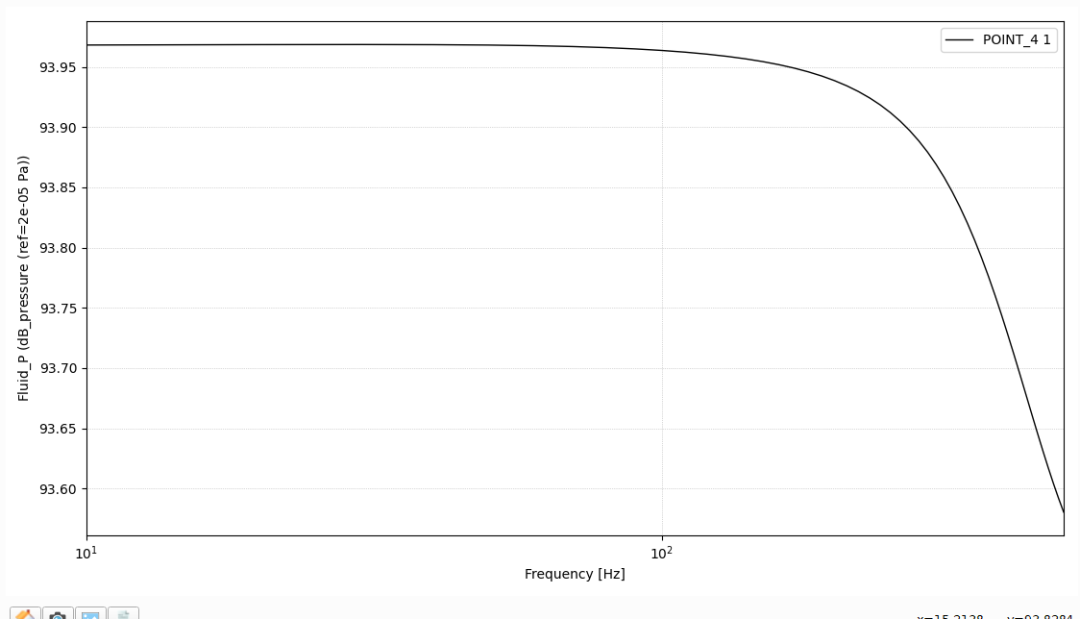

首先打开PLT文件，对监测点的频谱图结果进行读取，相关结果如下图：

3.2 Maps 结果

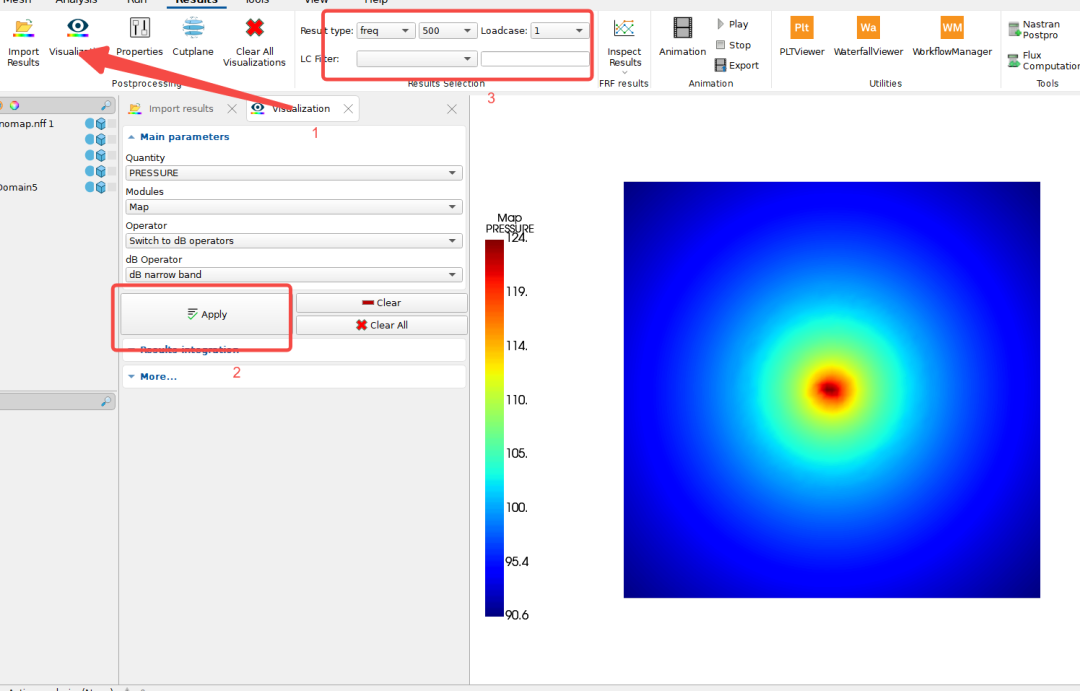

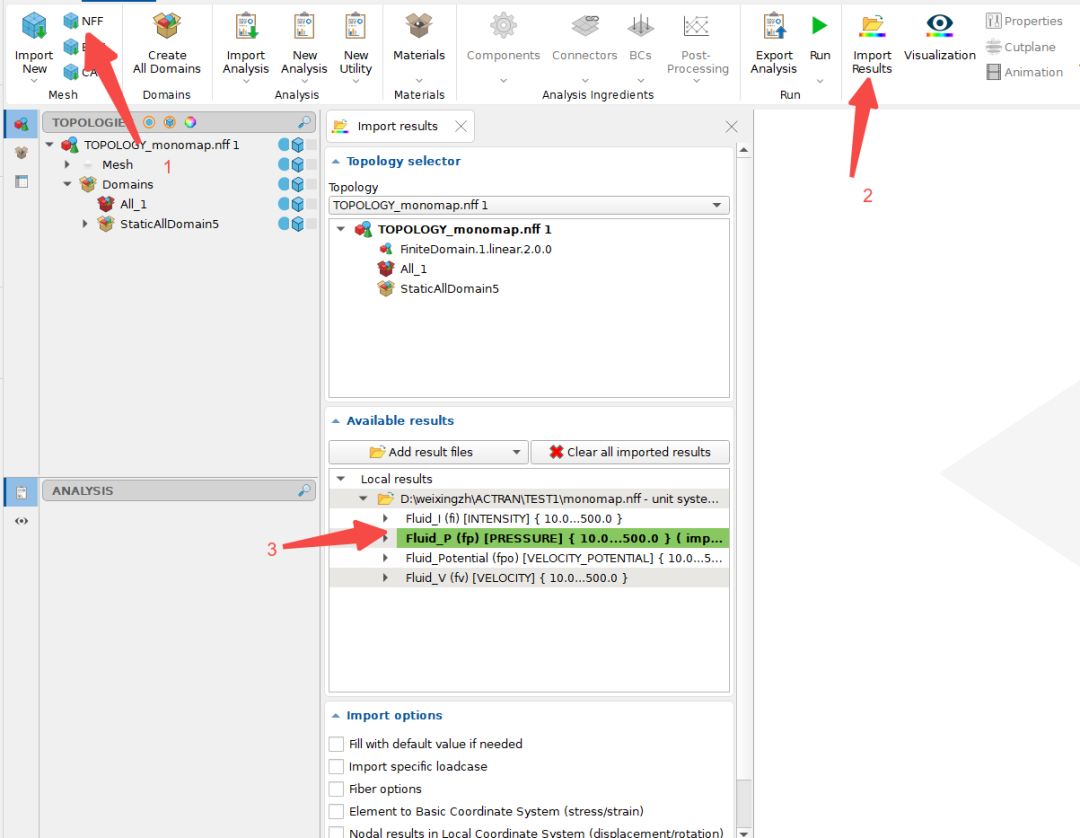

其次对声学云图展开可视化处理，导入NFF文件，具体数据导入如下图所示，将声压结果进行导入，不同频率下的云图结果如图所示：
