静电ESD、EFT浪涌防护——电磁兼容硬件设计要点

40分钟前浏览1
在电磁兼容(EMC)的抗扰度(EMS)测试中,ESD(静电放电)、EFT(电快速瞬变脉冲群)、Surge(浪涌)是最常见也最容易导致产品"翻车"的三项瞬态干扰测试。它们的共同特点是:能量集中在极短时间内释放(纳秒到微秒级),峰值电压极高(数百伏到数千伏),但单次能量有限。很多产品在功能测试中表现完美,一进EMC暗室就被打得"死机、重启、数据丢失",根源就在于接口防护设计不到位。

三者虽然同属瞬态脉冲干扰,但在波形特征、能量等级、耦合路径、防护策略上存在本质差异。理解这些差异,才能做到"对症下药"而非"一刀切"。


01








一、三种瞬态干扰的本质特征


ESD是指带电体(人体或物体)对设备放电的过程。人体模型(HBM)下,典型放电电压为±2kV-±15kV,放电时间极短(纳秒级),上升沿仅0.71ns,峰值电流可达数十安培。

ESD的耦合路径有两种:

  • 直接放电:静电直接打到设备的金属外壳、连接器、按键等可触及部位

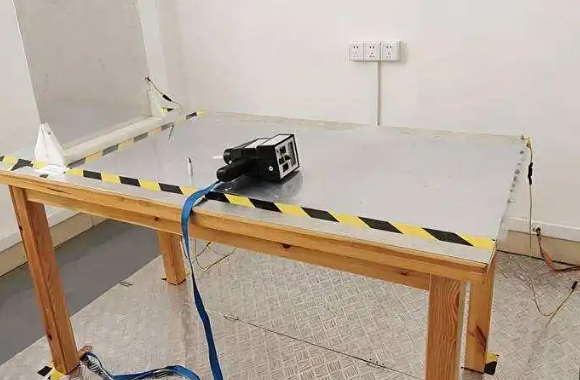

  • 间接放电:静电打到设备旁边的耦合板(HCP/VCP),通过空间电场耦合到设备内部

ESD的核心危害不在于能量(单次能量很小),而在于极高的dV/dt和di/dt——纳秒级的上升沿意味着频谱极宽(可达数GHz),能在PCB走线上感应出瞬态高压,导致芯片闩锁、数据翻转、甚至永久损坏。

EFT模拟的是感性负载(继电器、接触器、电机)在开关切换瞬间产生的瞬态干扰。其波形为5ns/50ns的脉冲串,重复频率5kHz或100kHz,持续时间15ms或50ms,峰值电压±0.5kV~±4kV。

EFT的核心特点是"脉冲群"——不是单次脉冲,而是密集的脉冲串。单次脉冲能量不大,但密集连续的冲击会对电源和信号线产生累积效应,导致电源电压跌落、数字信号误码、通信中断。

EFT主要通过电源线耦合进入设备,也可通过信号线传导。其频谱集中在数十MHz到数百MHz。

浪涌模拟的是雷击感应或大功率设备切换时在电源线和长距离信号线上产生的高能瞬态过电压。波形为1.2μs/50μs(开路电压)或8μs/20μs(短路电流),峰值电压可达±0.5kV~±6kV,峰值电流可达数百安培。

浪涌的核心特点是能量最大——单次脉冲能量远超ESD和EFT,足以直接烧毁器件和PCB走线。浪涌主要通过电源线(交流/直流输入端)和室外长线缆(如通信线、天线馈线)耦合进入设备。

对比维度
ESD(静电放电)
EFT(电快速瞬变脉冲群)
Surge(浪涌)
模拟场景
人体/物体带电放电
感性负载开关切换
雷击感应/大设备切换
波形
0.71ns/60150ns
5ns/50ns(脉冲串)
1.2μs/50μs(电压)
上升时间
极短(~1ns)
短(5ns)
较长(1.2μs)
峰值电压
±2kV~±15kV
±0.5kV~±4kV
±0.5kV~±6kV
峰值电流
数A~数十A
数A~数十A
数十A~数百A
单次能量
极小(μJ级)
小(mJ级)
大(J级)
频谱范围
极宽(可达数GHz)
数十MHz~数百MHz
数kHz~数MHz
主要耦合路径
直接放电+空间电场耦合
电源线/信号线传导
电源线/室外长线缆传导
测试标准
IEC 61000-4-2
IEC 61000-4-4
IEC 61000-4-5
防护核心思路
泄放+钳位
滤波+钳位
泄放+钳位+隔离


02








二、防护器件选型——"四大家族"各有专长


瞬态防护器件家族庞大,但工程实践中最常用的核心器件可以归纳为"四大家族":TVS二极管、压敏电阻(MOV)、气体放电管(GDT)、ESD抑制器。每种器件的响应速度、通流能力、钳位电压、适用场景各不相同。

对比维度
TVS二极管
压敏电阻(MOV)
气体放电管(GDT)
ESD抑制器
工作原理
雪崩击穿钳位
非线性电阻(电压↑→电阻↓)
气体电离导通
雪崩击穿/电容钳位
响应速度
极快(ps~ns级)
快(ns级)
慢(μs级)
极快(ps级)
钳位电压
精确(离散性好)
一般(离散性大)
低(导通后弧压仅20~50V)
精确
通流能力
中等(数A~数百A)
大(数百A~数十kA)
极大(数十kA)
小(数A~数十A)
漏电流
极小(μA级)
较大(mA级)
极小(nA级)
极小
结电容
较大(pF~nF级)
大(nF级)
极小(pF级)
极小(pF级)
适用场景
信号线、电源线精细钳位
电源入口大浪涌防护
电源入口第一级粗防护
高速信号线ESD防护
寿命
长(不劣化)
有限(多次冲击后劣化)
长(但有续流问题)
长
成本
中
低
低
高
防护场景
推荐器件
选型要点
高速信号线ESD
ESD抑制器或低容TVS
结电容<1pF,响应速度<1ns
低速信号线/接口
TVS二极管
钳位电压低于被保护芯片耐压
电源入口浪涌(第一级)
GDT + MOV组合
GDT泄放大电流,MOV钳位残压
电源入口浪涌(第二级)
TVS或MOV
精确钳位到后级芯片安全电压
交流电源防雷
GDT为主
通流能力>10kA,无续流型
直流电源防雷
MOV + TVS
MOV吸收大能量,TVS精确钳位

03








三、三级防护架构——"层层设防、逐级泄放"


对于电源端口和关键接口,单一器件无法同时满足"泄放大能量"和"钳位低残压"的要求。工程实践中普遍采用三级防护架构,从外到内逐级泄放能量、降低残压。















三级防护架构(以交流电源入口为例):   外部电网 → ┌─第一级(粗防护)─┐→ ┌─第二级(中防护)─┐→ ┌─第三级(细防护)─┐→ 内部电路              │  GDT/MOV        │   │  MOV/TVS        │   │  TVS            │              │  泄放大电流     │   │  吸收中等能量    │   │  精确钳位       │              │  残压较高       │   │  残压中等        │   │  残压最低       │              └────────────────┘   └────────────────┘   └────────────────┘                    ↑                    ↑                      ↑               泄放80%能量          吸收15%能量            钳位到安全电压   关键设计要点:  · 级间必须保留退耦阻抗(电感/电阻/PTC)  · 第一级与第二级间距≥15m(线缆退耦)或加退耦电感  · 各级之间能量配合:前级承担主要泄放,后级负责精确钳位
防护层级
器件选择
核心任务
关键参数
第一级(粗防护)
GDT或大通流MOV
泄放80%以上的浪涌能量
通流能力≥10kA(8/20μs)
第二级(中防护)
MOV或中等TVS
吸收剩余能量,进一步降低残压
钳位电压≤后级器件耐压
第三级(细防护)
低钳位TVS
将残压精确钳位到芯片安全电压以下
钳位电压≤芯片耐压的80%
级间退耦
电感/电阻/PTC/线缆
确保前后级能量配合
退耦电感10~100μH


04








四、接口防护设计要点——"分场景、分接口"


不同接口的防护需求差异巨大,不能用同一套方案"包打天下"。

防护要素
具体要求
常见错误
器件选型
交流入口:GDT+MOV+TVS三级;直流入口:TVS+MOV两级
仅用TVS→通流不足;仅用MOV→残压过高
安装位置
防护器件紧贴电源入口连接器
防护器件远离接口→干扰在到达防护器件前已侵入内部
退耦设计
一级与二级之间保留退耦电感或≥15mm走线阻抗
无退耦→前后级无法配合,前级未动作后级先烧毁
接地路径
防护器件的接地端以最短、最宽路径连接到机壳地/大地
接地线过长→高频阻抗大→钳位失效
保险丝配合
防护器件前端串联保险丝或PTC
无保险丝→防护器件失效短路→引发火灾
接口类型
推荐防护方案
关键参数
RS485/CAN
TVS(双向)+ 共模扼流圈
钳位电压≤收发器耐压,结电容<50pF
以太网(RJ45)
GDT+中心抽头变压器+TVS
GDT通流>5kA,变压器提供隔离
USB 2.0
低容TVS阵列(结电容<1pF)
钳位电压≤芯片耐压,不影响信号完整性
USB 3.0
专用ESD抑制器
结电容<0.5pF,响应速度<1ns
HDMI
低容TVS阵列
结电容<0.6pF,覆盖所有TMDS通道
天线端口
GDT + 带通滤波器
GDT通流>10kA,滤波器带外抑制
防护要素
具体要求
缝隙设计
外壳接缝处导电泡棉或弹片搭接,确保接触阻抗<50mΩ
绝缘涂层
非金属外壳表面涂覆导电漆或贴铜箔,提供屏蔽和泄放路径
可触及金属件
所有可触及金属件(螺丝、旋钮、接口外壳)必须可靠连接到保护地
绝缘隔离
对无法接地的金属件(如装饰条),增加绝缘距离或绝缘涂层,使ESD无法直接放电到内部电路


05








五、PCB布局的六大铁律


防护器件选型再正确,如果PCB布局不当,防护效果也会大打折扣甚至完全失效。以下是六条必须遵守的布局铁律:










错误布局:  连接器 ────── 长走线(10cm+)────── TVS ──── 内部电路                    ↑              干扰在到达TVS之前就已经耦合到内部电路 正确布局:  连接器 ── TVS ── 短走线(<5mm)── 内部电路              ↑        干扰一进门就被钳位

防护器件的接地端必须以最短、最宽的走线连接到地平面或机壳地。接地走线每增加1mm,高频阻抗增加约1nH,在ESD的纳秒级上升沿下,10mm的接地走线阻抗可达数百欧姆,钳位效果几乎丧失。

接地走线长度
高频阻抗(1GHz)
对ESD防护的影响
<3mm
<3Ω
优秀
3~10mm
3~10Ω
可接受
10~30mm
10~30Ω
效果明显下降
>30mm
>30Ω
基本失效

防护器件的泄放电流极大(ESD可达数十安培),如果与信号共地,巨大的瞬态地电流会在地平面上产生数伏甚至数十伏的地弹电压,直接耦合到敏感电路中。

正确做法:防护器件的接地端通过独立的地过孔直接连接到机壳地或大地,不经过信号地平面。

TVS或MOV在导通瞬间会产生强电场和磁场,如果下方有敏感信号线走线,瞬态能量会通过容性/感性耦合注入信号线,造成"防护器件本身成为干扰源"的尴尬局面。

防护器件的输入端(靠近接口侧)和输出端(靠近内部电路侧)的走线严禁并行,否则干扰会通过并行走线间的寄生电容直接耦合到输出端,绕过防护器件。正确做法是输入输出走线十字交叉或保持≥3倍线宽的间距。

第一级与第二级防护器件之间必须保留足够的退耦阻抗。如果两级防护器件紧挨着放置,前级尚未动作(GDT导通需要μs级),后级TVS就已经承受全部能量而烧毁。

退耦方式
适用场景
退耦量
线缆退耦
两级防护分属不同PCB或相距较远
每米线缆约1μH
电感退耦
两级防护在同一PCB上
10~100μH功率电感
电阻退耦
小电流信号线
数Ω~数十Ω
PTC退耦
需要自恢复保护的场合
根据保持电流选型


06








六、防护等级与测试标准速查


测试项目
标准编号
典型等级
测试波形
判定准则
ESD
IEC 61000-4-2
±4kV接触 / ±8kV空气
0.71ns/60150ns
设备正常工作,无数据丢失
EFT
IEC 61000-4-4
±2kV(电源)/ ±1kV(信号)
5ns/50ns,5kHz/100kHz
设备正常工作,无性能降级
Surge
IEC 61000-4-5
±1kV(线-线)/ ±2kV(线-地)
1.2μs/50μs(电压)
设备可暂时降级,但不可损坏
Dips & Interruptions
IEC 61000-4-11
0%/半周期~100%/250周期
电压跌落/中断
设备可重启,但不可损坏

不同产品类别对应不同的测试等级要求:

产品类别
ESD等级
EFT等级
Surge等级
典型产品
Class 1
±2kV
±0.5kV
±0.5kV
受保护环境中的设备
Class 2
±4kV
±1kV
±1kV
一般商业/工业环境
Class 3
±6kV
±2kV
±2kV
严苛工业环境
Class 4
±8kV+
±4kV
±4kV+
极端工业/户外环境


07








七、新手最常踩的五个坑


序号
常见误区
正确做法
1
只加TVS就完事
大浪涌场景必须用GDT+MOV+TVS多级防护,单靠TVS通流不足会直接烧毁
2
TVS钳位电压选太高
TVS钳位电压必须低于被保护芯片的最高耐压(建议留20%裕量),否则形同虚设
3
防护器件接地线又细又长
接地走线必须短(<5mm)且宽(≥0.5mm),多打地过孔连接到大面积铺铜
4
高速信号线用了高容TVS
高速信号线必须选用低结电容(<1pF)的TVS或ESD抑制器,否则信号完整性被破坏
5
防护后不做复测
每次防护整改后必须重新进行ESD/EFT/Surge全项测试,确认防护有效且无新问题引入



📌 总结:ESD、EFT、Surge是EMC抗扰度测试中的"三座大山",三者波形不同、能量不同、耦合路径不同,防护策略也必须差异化。ESD上升沿极短(ns级)、频谱极宽,核心是"快速泄放+精确钳位",防护器件必须紧贴接口、接地路径最短最宽;EFT是密集脉冲串,核心是"滤波+钳位",重点防护电源线和信号线;Surge能量最大,核心是"多级泄放+逐级钳位",必须采用GDT+MOV+TVS三级防护架构并保留级间退耦。防护器件选型的关键在于理解"四大家族"各自的特长:TVS响应最快、钳位最精确,但通流有限;MOV通流大、成本低,但有老化问题;GDT通流最大、无漏电流,但响应最慢且有续流风险;ESD抑制器结电容最小,专为高速信号设计。

接口防护就像城市的防洪体系:GDT是"水库大坝"(拦住洪水主体),MOV是"分洪道"(分流中等洪水),TVS是"城区堤坝"(最后一道防线,精确保护每一栋建筑),退耦电感是"河道弯道"(让洪水减速,给下游堤坝争取反应时间)——只有层层设防、各司其职,才能让城市在暴雨中安然无恙;任何一环缺失,洪水就会长驱直入,淹没一切。
