Alfred Lopez 阻抗匹配方程
Alfred Lopez 阻抗匹配方程是射频 / 微波电路设计中用于解决复杂负载阻抗匹配的经典方法，核心是针对包含电抗元件的负载，通过设计无源匹配网络（如 L 型、Π 型、T 型网络），实现负载阻抗与源阻抗的共轭匹配，以最大化功率传输效率。该方程尤其适用于高频小信号电路（如天线、射频放大器输入端）的阻抗匹配场景。
阻抗匹配与带宽的研究 Alfred Lopez 阻抗匹配方程 参考资料
As shown below👇
*阻抗匹配与带宽的研究
阻抗匹配的核心目标是通过匹配网络最小化反射系数、最大化能量传输效率，而品质因数 - 带宽（QB）乘积是衡量匹配性能的关键指标（QB 乘积越大，相同 Q 下带宽越宽，匹配效果越优）。
1. 前期理论基础
Bode（1930-1945）
：首次提出多阶匹配网络的 QB 乘积理论上限，推导了无限阶匹配网络的 QB 方程，
其中，Γ 为反射系数。 Fano（1950）
扩展 Bode 理论，提出有限阶匹配网络的 QB 计算方程组，并引入了依赖于反射系数Γ的系数a 和b。但需求解复杂的非线性方程，工程应用繁琐。 Wheeler（1950）
针对 1-2 阶匹配网络给出简化方法，但无法推广到任意阶数。 Matthaei（1965） 进一步丰富了Fano的理论，绘制了不同网络数量下的QB曲线。
Lopez 的贡献

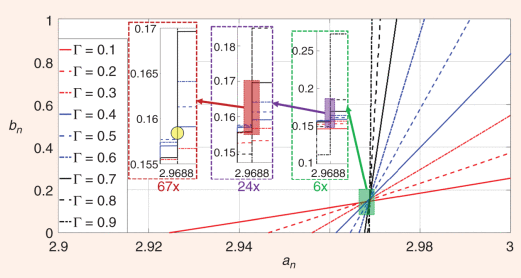

1973 年起提出单方程统一计算任意阶匹配网络 QB 乘积的方法，核心是引入系数an和bn，大幅简化 Fano 理论的计算复杂度，其最终方程为：
其中 为匹配网络阶数，与反射系数Γ 无关，且仅适用于Γ>1/3（对应反射功率 < 10%）。
*Alfred Lopez 阻抗匹配方程
L 型匹配网络由两个电抗元件（电容 C 或电感 L）组成，分为并联 - 串联型和串联 - 并联型两种拓扑，Alfred Lopez 方程分别给出了两种拓扑下元件参数的计算方法，
其中 Q 为匹配网络的品质因数，决定了匹配带宽（Q 越大，带宽越窄）。X_S 与 X_P电抗性质相反（感性 / 容性互补）。
核心前提与匹配目标
共轭匹配条件阻抗匹配的本质是让负载阻抗 与源阻抗 满足共轭关系：其中Z = R + jX（ 为电阻分量， 为电抗分量， 表示共轭）。此时负载可从源端获取最大有功功率，反射系数最小。
Alfred Lopez 方程的适用场景针对单频点窄带匹配，负载为任意复阻抗，射频系统中常见 或75欧姆 源阻抗），通过L 型无源匹配网络实现匹配。
[1] A. G. Koutinos, C. L. Zekios, and S. V. Georgakopoulos, “Reexamining the Impedance Matching Equation of Alfred Lopez: A new light and new understanding,” IEEE Antennas and Propagation Magazine, vol. 67, no. 5, pp. 34–41, Oct. 2025, https://doi.org/10.1109/MAP.2024.3457308.
