细节决定成败!电源设计Chelist自查

9月前浏览412
大家好,我是EE小新。
原理图设计时,很多公司没有自己的设计标准,公司的几个工程师都有自己的设计风格,或者刚入行的新人设计出来的产品像开发板,这就导致产品的问题增多。
磨刀不误砍柴工,为自己的公司设计一份原理图checklist是特别重要的一件事,当然公司很大的时候,不属于统一产品部门,我们能做的就是统一自己部门的文档。
以下是一份网上的Checklist,挺不错的,大家可以参考。

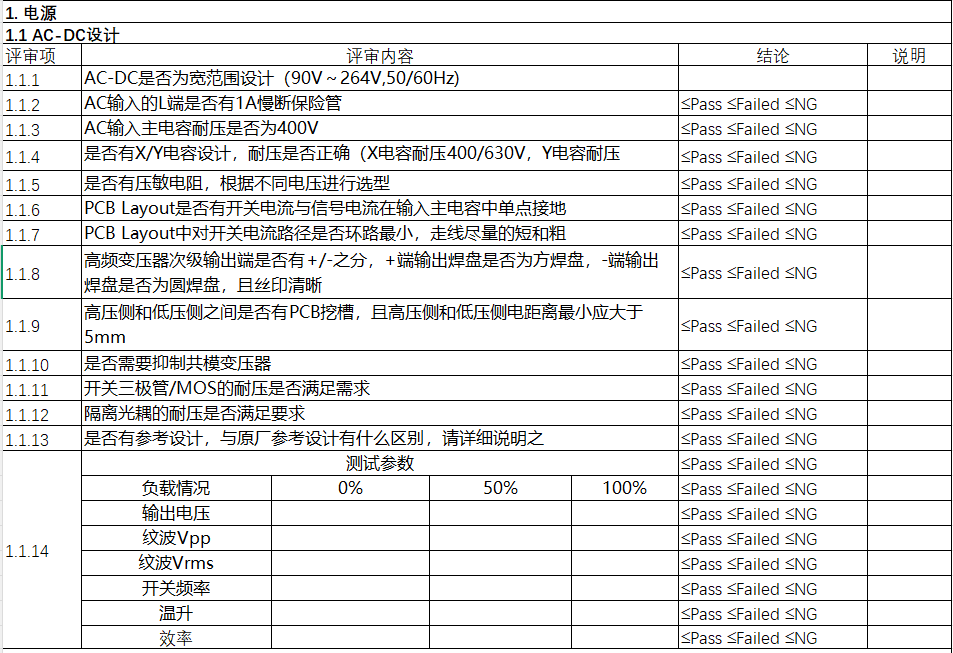

ACDC设计审查

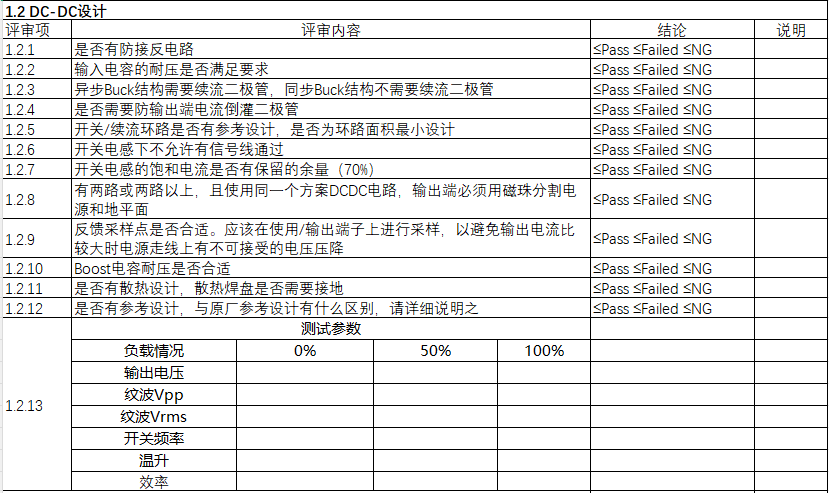

DCDC设计审查

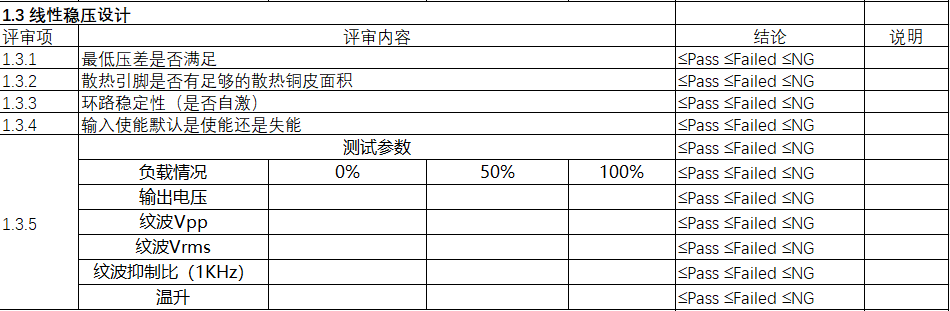

LDO设计审查

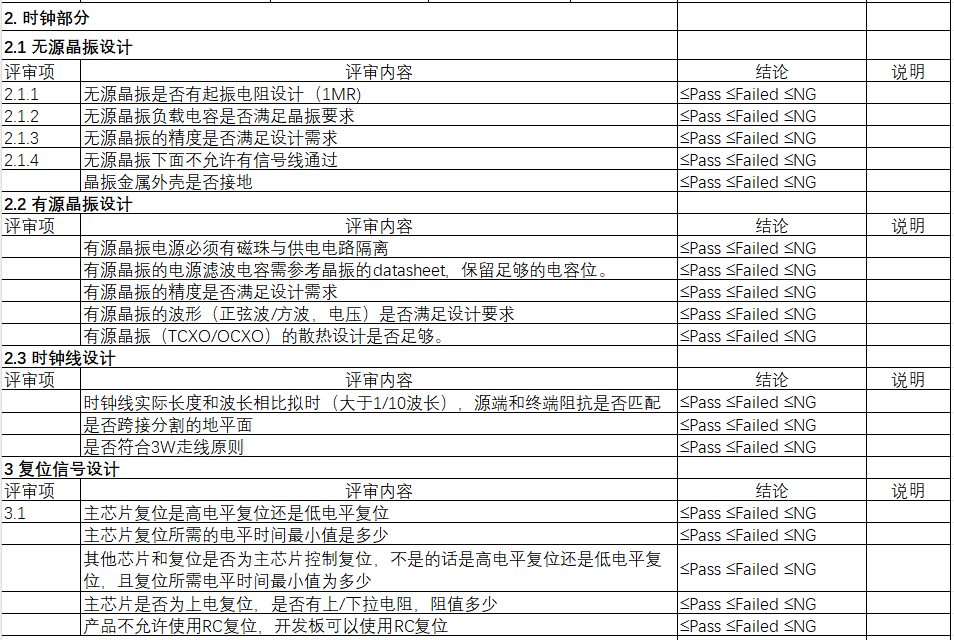

时钟

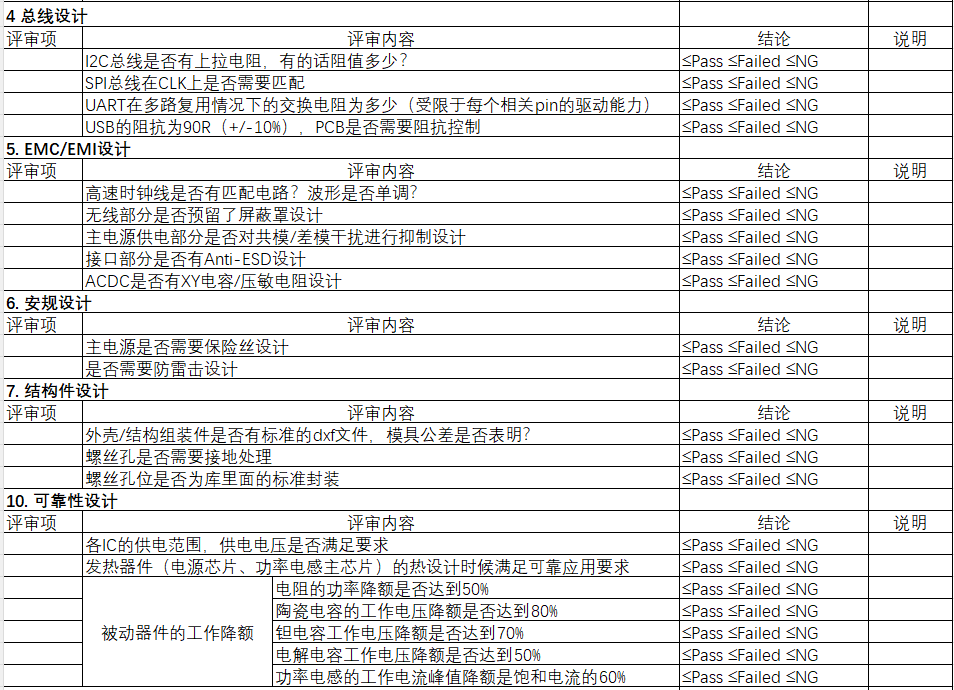

总线、EMC、可靠性审查
大家可以根据自己公司产品,增加对应的模块电路,如射频、天线、SOC、DDR、EMMC、PCIE、HDMI、USB、以太网等。
无统一标准,适合自己的就是最好的,祝好!

最后再说一句“要好好工作,但是请不要把把所有赌注压在公司”,多提升自己,也欢迎各位硬件组长、硬件经理、硬件总监,公司CTO,CEO们购买我们整理的优质硬件设计资料:

声明:



本号对所有原创、转载文章的陈述与观点均保持中立,推送文章仅供读者学习和交流。文章、图片等版权归原作者享有,如有侵权,联系删除。

来源:EEDesign
