离心泵汽蚀诊断：为什么不能只看扬程？叶轮气泡-宽带振动闭环故障治理方案
核心结论：扬程尚未明显下降，不等于离心泵无汽蚀风险。叶轮进口局部率先产生气泡时，高频宽带振动会提前显现异常；仅依靠总振值、单一频率、3%扬程跌落判据，极易漏过早期潜伏汽蚀，还会将小流量回流误判为汽蚀故障。

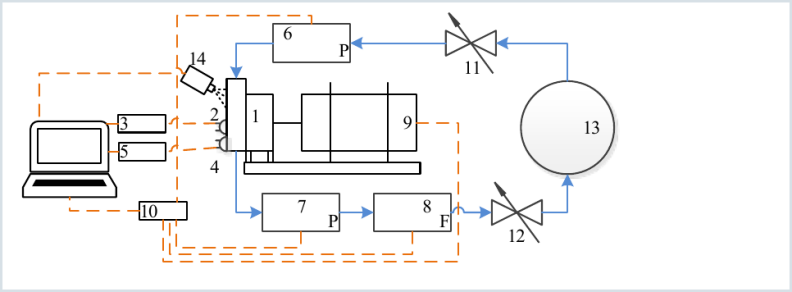

图1 离心泵吸入条件、流量、压力与振动需要放在同一系统中判断
汽蚀始发点：问题不只出在泵本体
汽蚀始发点：问题不只出在泵本体
汽蚀起源于叶轮眼叶片前缘吸力面低压区。当可用汽蚀余量NPSHa不足，或入口流场畸变，局部压力低于介质饱和蒸汽压，就会生成气泡。
影响因素分为三类：
吸入侧条件：液位、入口压力、介质温度、海拔、滤网压差、吸入管路阻力，共同决定装置汽蚀余量。
入口流场条件：泵前弯头距离不足、阀门开度不合理、非对称来流，造成叶轮进口压力-速度分布失衡。
运行工况条件：大流量提升入口流速；小流量易诱发回流、流动分离、强湍流，两类工况都会抬升水力振动风险。
同等入口压力，
不同叶轮汽蚀表现差异大
同等入口压力，
不同叶轮汽蚀表现差异大
叶轮几何参数直接改变汽蚀发展路径：叶片进口角、叶道宽度、前缘造型、分流叶片、叶尖间隙，改变介质相对流速、冲角、局部压力梯度。
重点提示：不存在统一的入口压力阈值判断汽蚀风险。相同流量转速工况，不同叶轮气泡始发位置、振动强度、恶化速度完全不同。

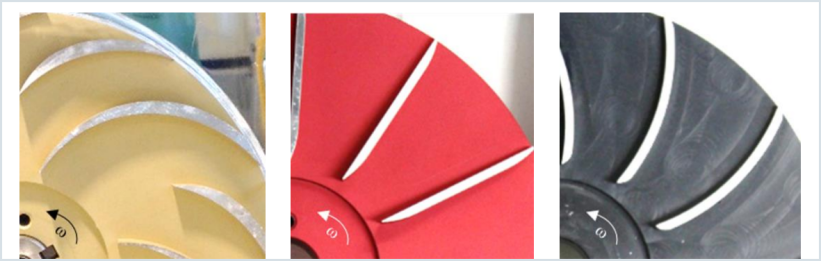

图2 叶片弯曲方向、进口角与分流叶片会改变汽蚀发展路径
01
来流冲角不匹配：叶片前缘流动分离，扩大局部低压区。
02
叶道狭窄、叶尖泄漏增大：加剧高速射流、回流、非均匀压力脉动。
03
叶轮优化不能只看额定点效率，需要匹配流量、转速、介质、吸入整套系统条件。
气泡从初生到两相流，
振动并非单调增大
气泡从初生到两相流，
振动并非单调增大
汽蚀演化三阶段特征：
汽蚀初生阶段：扬程几乎无变化，高频能量、包络、声发射指标已经偏离基线；
汽蚀发展阶段：气泡溃灭冲击增强，宽带振动显著抬升，冲击损伤叶片、蜗壳、密封、轴承部件；
严重汽蚀两相流阶段：叶道被气相堵塞，扬程效率断崖下跌；但气相具备可压缩性，会吸收压力冲击波，振动指标反而可能回落，振动降低≠工况好转。
图3 叶片前缘气泡从初生、扩展到大范围两相流的发展过程
正确整改三步流程：
● 先算频率：校核全部运行工况主要激励阶次，避开声学共振落在工作转速范围
● 再算载荷：将压力脉动转化弯头、封头、孔板、脉动瓶位置的动态合力与力矩
● 最后评估结构：计算动态载荷下气缸、脉动瓶、管线、支架、撬体振动水平和应力
只看转频1X、叶频、总振值，
容易漏诊潜伏汽蚀
只看转频1X、叶频、总振值，
容易漏诊潜伏汽蚀
转子不平衡、不对中、松动、叶频激励属于离散谱线故障；汽蚀气泡生成溃灭产生的是随机宽带高频能量
低频频谱混杂转频、叶频、结构共振、回流扰动，会掩盖早期汽蚀特征
✅正确诊断思路：
重点跟踪高频宽带能量随入口压力、流量变化趋势，不只看单点频率。
多参数同步采集：入口压力、流量、阀位、转速、扬程、振动数据，区分汽蚀、回流、机械故障。
多测点比对：泵壳、轴承座、吸入管、排出管，分析振动方向相位，定位激励源与传递路径。
建立设备稳定工况基线，做趋势对比判断。

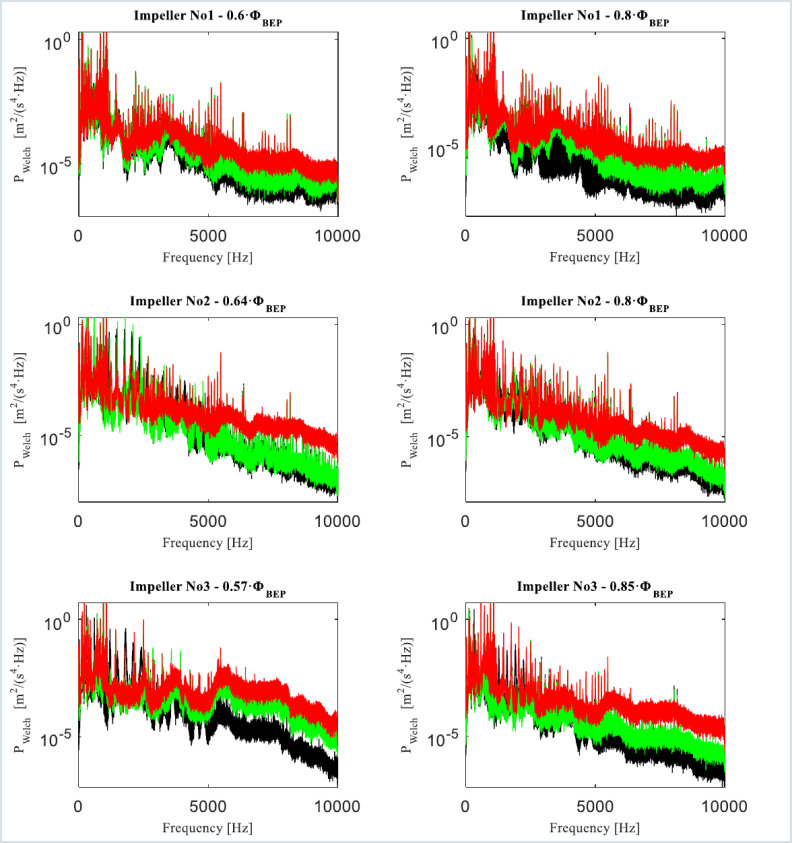

图4 正常、汽蚀初生与充分发展状态下的宽带振动频谱差异
小流量振动升高，不全是汽蚀导致
小流量振动升高，不全是汽蚀导致
泵偏离最佳效率点BEP，即便汽蚀余量充足，叶轮内部也会产生回流、流动分离、大尺度涡，同样造成振动升高。
工程误区提醒：遇到小流量振动上升，不要直接单纯提高入口压力处理。需要区分四类问题：汽蚀冲击、偏工况回流、叶频脉动、转子/管路基础共振，对症治理，避免无效处置。

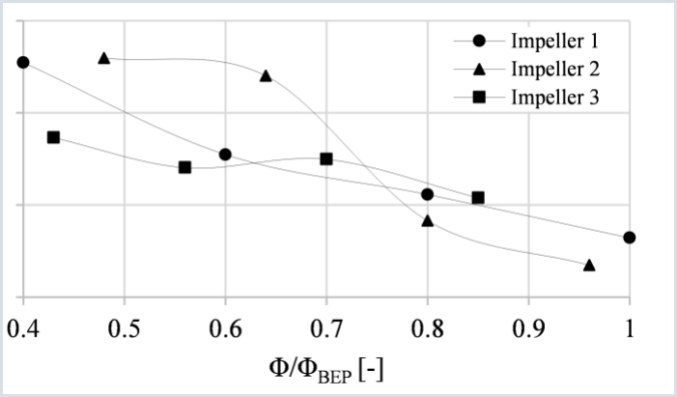

图5 非汽蚀条件下，小流量运行仍可能带来更高的振动水平
