接地做对了吗?90% EMC问题根源都在接地

40分钟前浏览1
"地接不好,一切白搞"——这句行业俗语道出了接地在EMC设计中的核心地位。很多工程师遇到辐射超标、传导不过、ESD死机等问题,第一反应是加磁环、加滤波电容、加屏蔽罩,却忽略了脚下的"地"。事实上,据某EMC实验室的统计数据,约45%的EMC测试失败案例,根源恰恰是不合理的地平面设计;而80%的地分割引发的EMC问题,不需要增加任何器件,仅通过优化PCB布局和接地方式就能解决。

接地设计的核心目标只有一个:为电流提供一条低阻抗的回流路径,减少地电位差,避免地噪声干扰。 理解了这个本质,才能从根本上解决90%的EMC问题。


一、先搞清楚:你说的"地"到底是什么?

在动手之前,必须先纠正一个基础认知:PCB上的"地"不是绝对的零电位,而是信号的回流路径。我们常说的接地,本质是为电流提供一条低阻抗的回流路径,减少地电位差,避免地噪声干扰。

在工程实践中,"地"至少包含以下四种含义:

地的类型
英文缩写
功能定义
典型场景
信号地
SGND
信号回流的参考电位
模拟/数字信号的回流路径
功率地
PGND
大电流回流的参考电位
电机驱动、开关电源功率回路
机壳地
CHASSIS
设备外壳的接地点
屏蔽外壳、散热器的电气连接
大地
EARTH
与地球等电位
电源PE线、防雷接地

这四种"地"之间如果处理不当,就会产生地电位差,形成地环路,成为EMC问题的根源。


二、地环路——EMC问题的"万恶之源"

地环路(Ground Loop)是电子系统中因多个接地点之间存在电位差,导致电流通过地线形成闭合回路而产生的干扰现象。 其形成与多设备共地、地平面分割不当等因素有关。

地环路的形成本质上需要两个条件:

  • 存在多个接地点:当两个或多个设备上的"接地"端子之间存在多个导电路径时,就会形成物理上的接地环路
  • 存在电位差:由于不同接地点之间因接地电阻差异、地线路径长度不同或外部干扰而存在电压差,该电压差会驱动电流在环路中流动,形成干扰

导电环路本身构成一个大的环形天线。当变化的磁场(如来自交流电源线、电机、变压器、开关电源)穿过该接地环路时,根据法拉第电磁感应定律,会在环路中感应出电动势,驱动环路电流,从而引入干扰。

环路辐射强度与环路面积的平方成正比,与信号频率的平方成正比:

E ∝ A² × f²

一个典型的例子:100MHz的时钟信号跨越3cm宽的地分割槽,形成的环路辐射强度比完整地平面时高出25dB以上,足以导致大多数产品的辐射测试失败。

症状表现
根因分析
音频/视频系统背景嗡嗡声
地环路感应50Hz/60Hz工频干扰
工业传感器信号漂移
地电位差耦合到微弱模拟信号
通信设备数据丢包/误码
地环路引入共模噪声,降低信噪比

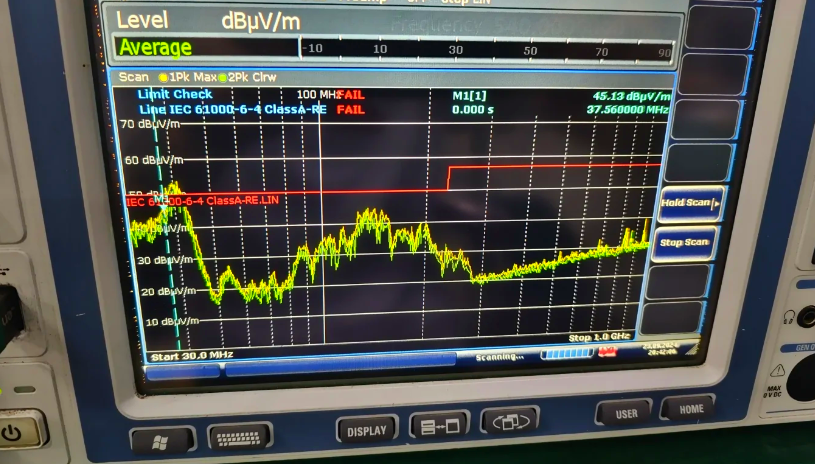

辐射发射30~80MHz超标
地环路作为环形天线向外辐射
ESD测试时整机死机
静电泄放路径不畅通,地电位瞬间抬升

三、三种接地方式——按频率"对号入座"

根据电路工作频率的不同,接地方式分为三种:单点接地、多点接地、混合接地。每种方式都有明确的适用频率范围,选错了等于"药不对症"。



适用频率:< 1MHz核心原理:所有电路的地线都连接到同一个接地点,避免形成地环路

单点接地又分为两种形式:

形式
特点
优缺点
串联单点接地
各模块地线依次串联到公共接地点
布线简单,但存在公共阻抗耦合,不适合高精度电路
并联单点接地
每个模块独立引线到公共接地点
无公共阻抗耦合,抗干扰效果最好,但布线复杂

适用场景:模拟电路、传感器信号采集、音频电路、小信号放大电路等低频电路。



适用频率:> 10MHz(部分文献建议>30MHz)核心原理:电路各部分就近接地到地平面,缩短地线长度,降低高频地阻抗

高频电路中,地线的寄生电感会随频率升高而增大(Z = jωL),单点接地的长地线在高频下阻抗极大,必须采用多点接地,就近以最短路径连接到地平面。 高频电路中,地线长度要小于信号波长的1/20,否则地线会变成辐射天线,加剧EMI。

适用场景:高速数字电路、时钟电路、射频电路、高频开关电源等。



适用频率:1MHz ~ 10MHz(过渡频段),或低频+高频混合电路核心原理:低频部分单点接地,高频部分多点接地

混合接地通过电感和电容的频率特性实现不同频段的接地隔离:

频段
实现方式
物理机理
低频段
电感阻抗小→多点接地
电感在低频下近似短路
高频段
电容阻抗小→多点接地
电容在高频下近似短路
过渡段
通过LC网络自动切换
利用频率选择性实现接地方式切换

适用场景:数字+模拟混合电路、车载ECU(同时包含低频传感器接口和高频通信模块)、自动驾驶域控制器等。

对比维度
单点接地
多点接地
混合接地
适用频率
<1MHz
>10MHz
1~10MHz或混合电路
地线长度要求
可较长
必须<λ/20
视频段而定
地环路风险
无(单一路径)
低(就近回流)
低
高频地阻抗
高(致命缺陷)
低(核心优势)
低
公共阻抗耦合
有(串联方式)/无(并联方式)
无
无
布线复杂度
低(串联)/高(并联)
中(需大量地过孔)
高
典型应用
音频、传感器、模拟前端
高速数字、RF、时钟
数模混合、车载ECU

四、地平面分割——被滥用的"双刃剑"

地平面分割是硬件设计中最常用的噪声隔离手段,但也是最容易被滥用的设计手法。约45%的EMC测试失败案例,根源恰恰是不合理的地平面分割。

场景
是否该分割
理由
纯数字系统
❌ 不该
完整地平面的低阻抗回流路径和EMI性能最优
纯模拟系统
❌ 不该
完整地平面提供最佳信号完整性
数模混合(ADC/DAC共存)
✅ 该分割
防止数字开关噪声淹没微弱模拟信号
大功率驱动+精密控制
✅ 该分割
隔离功率回路的大di/dt噪声
射频+数字混合
✅ 该分割
防止数字噪声耦合到射频接收链路

核心原则:非必要不分割。完整的地平面是最好的EMC防护手段,分割只在有明确的噪声隔离需求时才考虑。

被分割的地平面不能完全孤立,必须在一个精心选择的位置(单点)连接在一起,形成公共参考点。这个点通常称为"星点"或"接地桥"。

桥接器件
适用场景
优缺点
0Ω电阻
低频单点共地,调试方便
相当于导线,成本低,可断开测量;无高频滤波能力
磁珠
高频数字地与模拟地连接
对特定频率噪声有滤波作用;需注意饱和电流
直接铜皮桥接
大电流回流路径
阻抗最低;但失去隔离效果

星点位置的理想选择:系统主电源输入滤波电容的接地端,或ADC/DAC芯片下方。

错误类型
具体表现
后果
正确做法
高速信号跨分割走线
时钟/数据线跨越地分割槽
回流路径被迫绕行→环路面积暴增→辐射飙升25dB+
高速信号下方必须保持完整地平面
过度分割
每个芯片周围都分割出独立地
产生大量地电位差和回流环路
仅在功能大区之间分割
桥接点位置错误
桥接点远离电源入口
大电流流过桥接点→桥接点阻抗成为瓶颈
桥接点靠近电源输入滤波电容
桥接宽度过大
桥接铜皮宽度>1英寸
形成多点桥接→失去单点隔离效果
桥接宽度不超过信号上升时间的电气长度
忽略接口地处理
接口地与内部地不合理分割
静电泄放不畅,外部干扰耦合进入
接口防护器件直接连接到接口地

五、模拟地与数字地——90%工程师都会踩的坑

模拟电路处理小信号(mV甚至μV级),对噪声极其敏感;数字电路处理开关信号(V级跳变),噪声大。两者绝对不能直接混接,否则数字噪声会直接串入模拟电路,导致信号失真。

















正确做法:   ┌──────────────┐    ┌──────────────┐  │   模拟区域    │    │   数字区域    │  │   (AGND)     │    │   (DGND)     │  │              │    │              │  │  传感器       │    │  MCU/DSP     │  │  运放        │    │  存储器       │  │  ADC/DAC     │    │  时钟电路     │  │              │    │              │  └──────┬───────┘    └──────┬───────┘         │                   │         └───── 0Ω电阻 ──────┘              (单点桥接)              位于ADC/DAC下方              或电源入口处
设计要点
具体要求
违反后果
物理分区
模拟器件和数字器件分别布置在PCB两侧
噪声器件靠近敏感器件→直接耦合
地平面分区
AGND和DGND在同一层物理分隔,间隙≥0.5mm
地电流交叉→噪声串入模拟端
单点桥接
通过0Ω电阻或磁珠在一点连接
多点连接→形成地环路
桥接位置
靠近ADC/DAC芯片下方或电源入口
远离桥接点→大电流流过桥接点
信号跨越
模拟信号绝不进入数字地区域,反之亦然
信号回流路径断裂→辐射超标
电源隔离
AVDD和DVDD分别供电,通过磁珠或LC滤波隔离
电源噪声通过公共供电耦合

六、接地阻抗——被忽视的"隐形杀手"

理想的"地"是零阻抗的,但现实世界中所有接地点之间都存在一定阻抗。地阻抗由三部分组成:电阻(R)+ 感抗(jωL)+ 容抗(1/jωC)。

地线规格
直流电阻
10kHz阻抗
100MHz阻抗
1mm宽×10mm长走线
~1mΩ
~10mΩ
~数十Ω
10mm宽×10mm长铺铜
~0.1mΩ
~1mΩ
~数Ω
完整地平面上1mm距离
~0.01mΩ
~0.1mΩ
~0.1Ω

10MHz时,1mm宽的地线阻抗可能飙升到10Ω,干扰全顺着这根"细长线"串到敏感电路。 这就是为什么高频电路必须使用完整地平面而非细地线。

措施
具体做法
效果
使用完整地平面
多层板中至少一层作为完整地平面
阻抗最低,回流路径最短
增加地过孔密度
1GHz信号过孔间距≤15mm,建议≤8mm
降低层间地阻抗
地线短而粗
接地走线尽量短、宽,避免细长地线
降低电阻和电感
避免地平面开槽
高速信号下方不开槽、不打过孔阵列
保持回流路径连续
大面积铺铜
顶层和底层大面积铺地铜
降低表层地阻抗

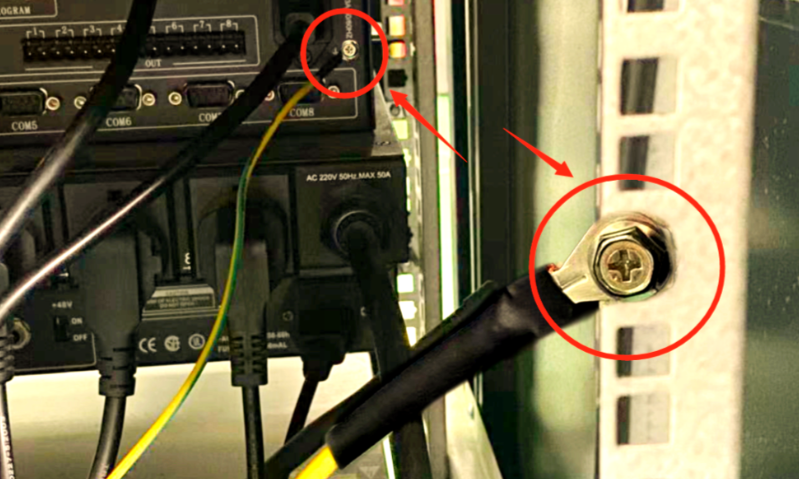

七、机壳接地与屏蔽接地——系统级的"最后一道防线"

要求
具体指标
不满足的后果
接触电阻
<0.4Ω(越小越好)
接触不良→屏蔽失效,静电泄放不畅
搭接面积
越大越好,避免点接触
点接触→高频阻抗大,屏蔽效能下降
表面处理
去除氧化层、油漆、镀层
氧化层→接触电阻增大
紧固件
使用导电垫圈、弹片,保证压力
松动→接触电阻增大
场景
接地方式
理由
低频信号线(<1MHz)
单端接地(接收端)
避免地环路
高频信号线(>10MHz)
两端接地
高频时屏蔽层趋肤效应,两端接地不影响信号
屏蔽层端接方式
360°环接(金属环压接)
"猪尾巴"式搭接→高频阻抗大,屏蔽失效

八、接地设计自检清单

每次设计完成后,对照以下清单逐项检查:

序号
检查项
检查标准
常见错误
1
地平面完整性
高速信号下方无分割缝、无过孔阵列打断
地平面被过孔阵列打成"筛子"
2
接地方式选择
低频<1MHz用单点,高频>10MHz用多点
高频电路用单点接地→地阻抗过大
3
回流路径
每个换层信号过孔旁有回流地过孔
信号换层无地过孔→回流路径断裂
4
数模地处理
AGND和DGND单点桥接,桥接点位置正确
多点桥接→形成地环路
5
高速信号跨分割
绝对禁止高速信号跨越地分割槽
时钟线跨分割→辐射超标25dB
6
接口地处理
接口防护器件直接连接到接口地
接口地浮空→ESD泄放不畅
7
机壳接地
接触电阻<0.4Ω,360°搭接
点接触→高频屏蔽失效
8
屏蔽层端接
360°环接,禁止"猪尾巴"式
猪尾巴→高频阻抗大
9
地过孔密度
1GHz信号过孔间距≤15mm
过孔间距过大→地平面谐振
10
电源地与信号地
功率地与信号地分区,单点汇合
功率大电流流过信号地→噪声耦合



📌 总结:接地是EMC设计中最基础也最容易被误解的环节。其核心本质不是"把线连到地",而是为信号电流提供一条低阻抗、最短路径的回流通道。地环路是EMC问题的万恶之源——当多个接地点之间存在电位差并形成闭合环路时,这个环路就变成了一个高效的环形天线,既向外辐射干扰,也向内拾取噪声。三种接地方式各有适用频率:单点接地适合低频(<1MHz),多点接地适合高频(>10MHz),混合接地适合数模混合电路。地平面分割是把"双刃剑"——非必要不分割,必须分割时严格遵守"单点桥接、禁止高速信号跨分割"的铁律。

接地设计就像城市的排水系统:平时看不见、摸不着,但一旦设计不当,暴雨来时处处内涝。信号的回流电流就是"雨水",地平面就是"排水管网"——管网畅通、路径最短,暴雨来了也能迅速排走;管网堵塞、路径绕行,哪怕小雨也会积水成灾。好的接地设计,是让每一滴"雨水"都沿着最短、最宽的路径回到"水源",而不是在电路板上到处乱窜。

来源:电磁兼容之家
