1A、2.5A、3A见多了,9A大电流的理想二极管,第一次见

35分钟前浏览1
理想二极管这个概念,想必大家不会陌生,我之前的公众 号文章也写过。简单说,它就是一个只准电流单向走、走过去还几乎零损耗的完美单向导电开关。近几年业内对这个方向的关注度明显上来了,各大厂都在布局。

不过看多了就会发现,市面上常见的理想二极管,电流规格大多集中在1A、1.5A、2.5A、3A这个区间。电流一大,传统做法基本都得外挂MOS管,能把MOS管集成进芯片内部、还扛到9A的,就更少了。

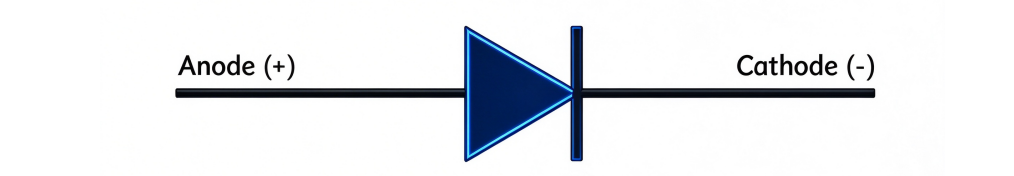

普通二极管符号
所以当我看到MPS这三款车规级集成理想二极管:MPQ5816-AEC1、MPQ5817-AEC1和MPQ5836-AEC1,能扛9A大电流,还把MOS管集成进去的时候,第一反应确实是:第一次见。

今天就聊聊理想二极管的一些特点,顺便说说这三颗芯片在车规ECU前端保护里到底解决了什么问题。

01

理想二极管,从分立到集成

先说说为什么要用理想二极管。普通二极管正向压降大概0.7V,在9A电流下就是6.3W的损耗,这还没算上散热设计的成本。所以但凡电流大一点的车载ECU,大概率会用到理想二极管方案,用MOS管替代二极管,导通电阻做到毫欧级。

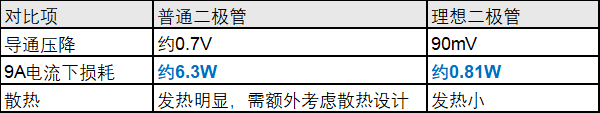

比如用10mΩ的MOS管,9A电流下压降只有90mV,总损耗约0.81W,跟6.3W比起来差了将近8倍,压降和损耗一下子就下来了。下面整理一张表格,看起来更直观。

理想二极管的好处是明摆着的,但传统做法要实现它,并不是一颗芯片就能搞定的事,它不是一个器件,而是一整套电路。

你需要一个控制器芯片,外挂MOS管,再加比较器做电压监测,还有一堆电阻电容做参数配置和滤波。算下来至少10个以上的外围器件。BOM数量多倒是其次,关键是器件匹配、环路稳定性、EMI设计这些事,每个都要花时间调。尤其是外置MOS管的栅极驱动,驱动能力不够的话,开关速度上不去,反向电流保护响应就会变慢。

所以当看到MPS把MOS管、电荷泵、理想二极管控制、电压检测全部集成到一颗芯片里的时候,我的第一反应是:这确实解决了实际痛点。

02

集成之后,省掉的不只是BOM

以MPQ5816-AEC1为例,内部集成了一颗10mΩ的N沟道MOS管,支持最高9A连续电流。

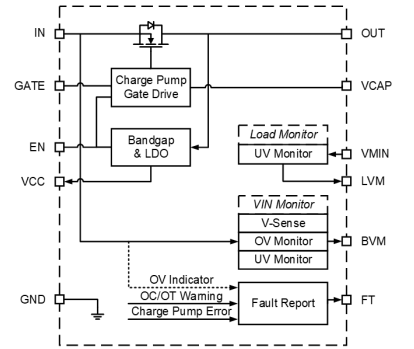

MPS集成智能二极管系列功能框图

3mm×4mm的QFN-21封装,外围只需要少量器件就能搭出完整的ECU前端保护电路。

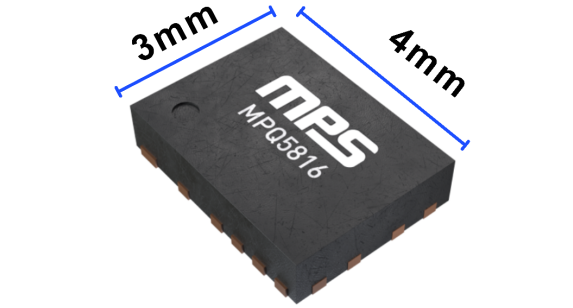

MPQ5816外形尺寸

对比一下:传统分立方案要实现完整的电压和负载监测,至少需要3个比较器、2个MOS管、4个电阻、1个电容,合计10个以上的元器件。MPS这套集成方案把这些功能全部塞进单芯片,外围器件数量直接砍掉90%以上。对于PCB空间紧张的ADAS、车载摄像头、数字仪表这些应用来说,这个体积优势是很实在的。

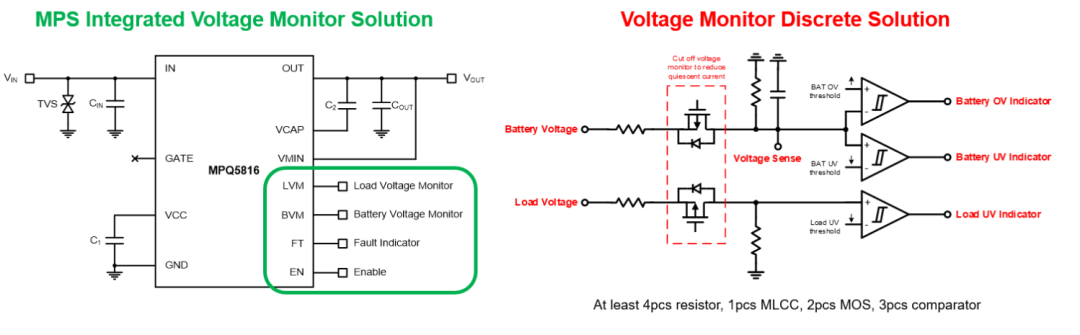

MPQ5816集成芯片与分立电路对比

但更值得说的是它集成的保护功能。反极性保护、反向电流保护、反向脉冲保护,还有最高100kHz的输入AC整流。尤其是100kHz AC整流这个参数,市面上不少同类方案只支持到30kHz左右。别小看这个差距,在需要高频整流的场景下,频率裕量不够就意味着设计受限。MPS这个100kHz的能力,给咱们工程师留出了更大的调整空间。

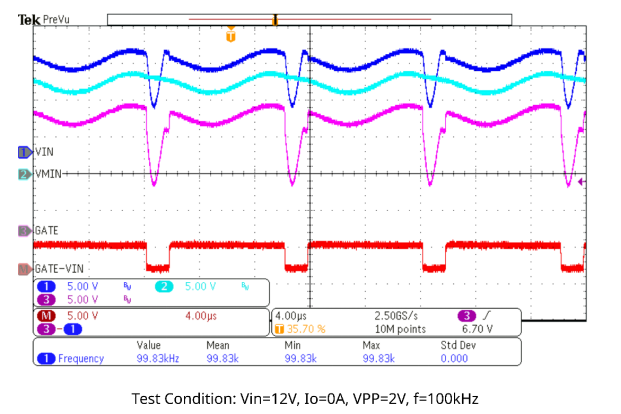

MPQ5816在 100kHz 频率下的 AC 整流实测波形图

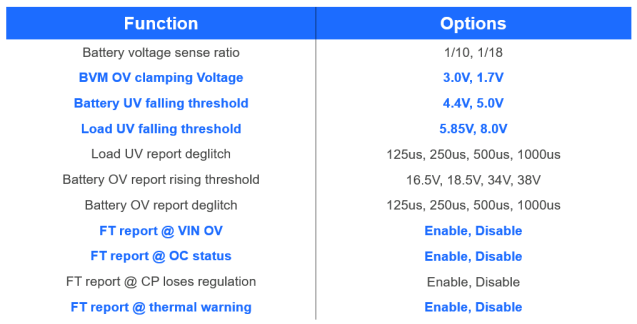

另外,芯片还集成了电池电压检测、欠压、过压、过流、过温监测,而且支持可编程配置。比如BVM过压钳位电压可以选3.0V或1.7V,电池欠压阈值可以选4.4V或5.0V,负载欠压阈值有5.85V和8.0V两档,消抖时间从125μs到1000μs可选。这种灵活性在实际项目中很有用,不同ECU的电源需求不一样,能配置总比外挂电阻电容去调要方便。

MPS集成智能二极管系列可编程配置功能与参数选项表

想进一步了解MPQ5816-AEC1的导通电阻、保护功能和封装细节,可以点这里下载数据手册,或者直接申请样品。

03

栅极驱动能力,一个容易被忽略的关键点

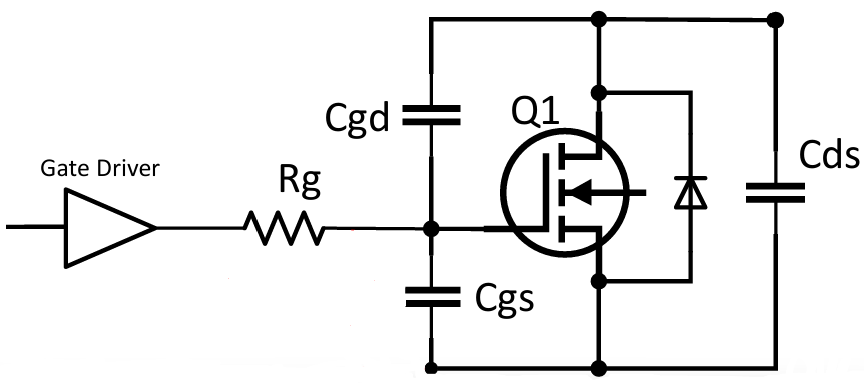

看理想二极管芯片,很多人第一眼关注的是导通电阻和电流能力。但栅极驱动和关断能力,其实同样重要,甚至在某些场景下更关键。

原因很简单:理想二极管的核心是让内部MOS管快速响应输入电源的变化。发动机启动、负载切换、异常电压脉冲,这些工况下输入电压和电流可能在很短时间内剧烈变化。如果MOS管不能及时关断,反向电流就会灌到后级ECU,轻则影响工作,重则损坏设备。反过来,需要快速导通的时候响应慢了,又会产生额外的电压跌落。

MPS这三颗芯片的栅极拉高电流是120mA,栅极拉低电流是2600mA。这个驱动能力在同类产品里算是比较强的。强的驱动能力意味着MOS管的开关速度更快,动态响应更好,这也是它能做到 100kHz AC整流的基础。

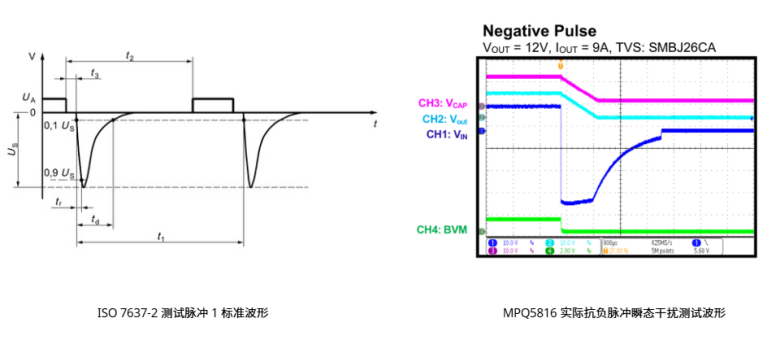

从实测波形看,在ISO 7637-2脉冲1的12V/9A负脉冲干扰下,输入电压剧烈跌落时,MPQ5816的输出电压依然保持稳定。这个表现对于通过车规认证来说是很重要的。

测试脉冲1标准波形与MPQ5816实际抗负脉冲瞬态干扰测试波形

04

总结

理想二极管的好处前面已经说过了:压降小、损耗低、发热少,大电流场景下比普通二极管划算得多。但传统分立方案要实现这些好处,代价是一整套外围电路,器件多、占地方、调试还费时间。MPS这三颗集成理想二极管,把MOS管、电荷泵、控制逻辑和电压检测全部集成到单芯片里,对空间紧张、设计周期短、又要过车规认证的项目来说,确实省了不少事。

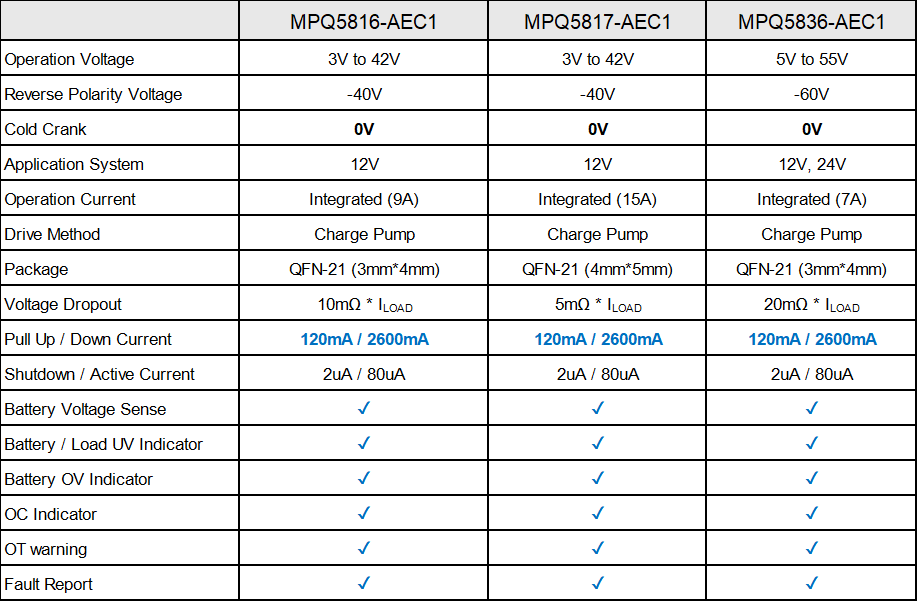

下面整理了一张产品选型对比表,方便大家根据项目需求快速定位:

对哪颗感兴趣,可以直接点下面三个型号,查看数据手册或申请样品。

MPQ5816-AEC1
MPQ5817-AEC1
MPQ5836-AEC1
三颗芯片共享相同的集成架构和监测诊断功能,选型时主要看电压平台、电流需求和封装尺寸。对于正在做ECU前端电源设计的工程师来说,这套产品组合算是提供了一个比较完整的选项,具体选哪颗,对照表格和项目实际需求来就行。
