钢筋棚计算结果对比（Gen & Grida）

9月前浏览1753

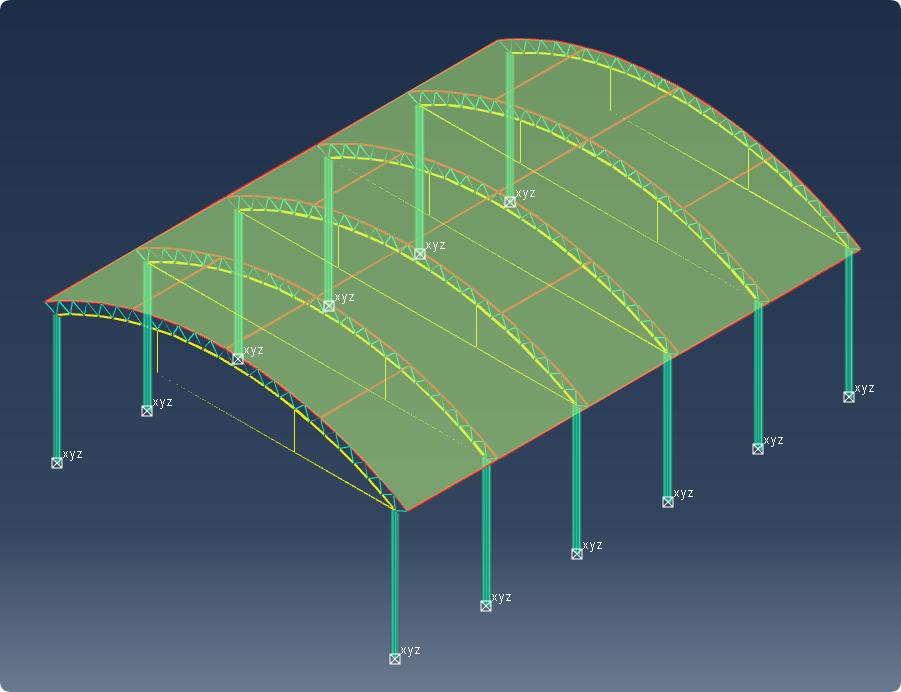

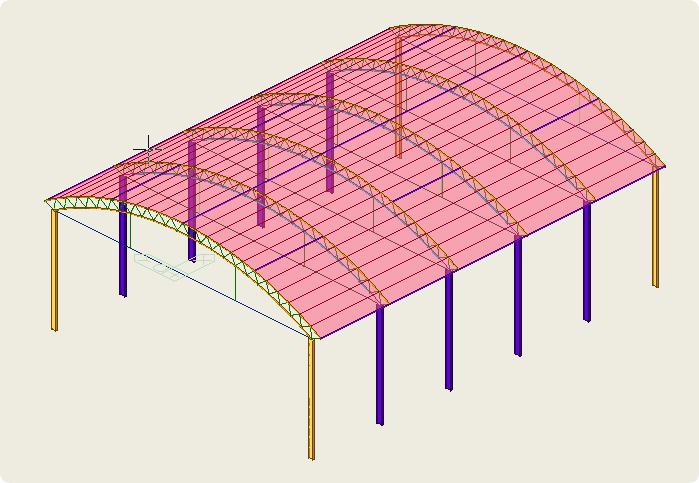

模型

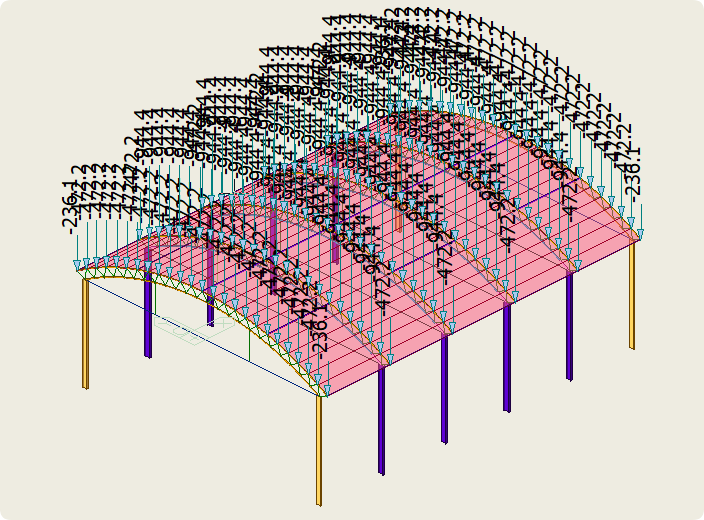

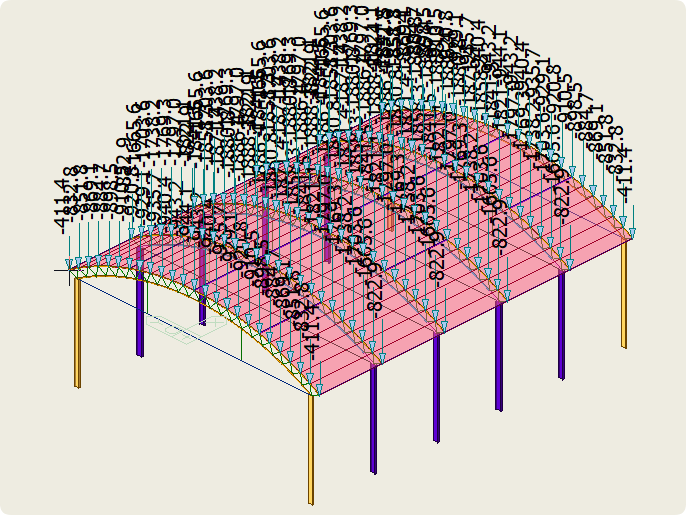

恒载

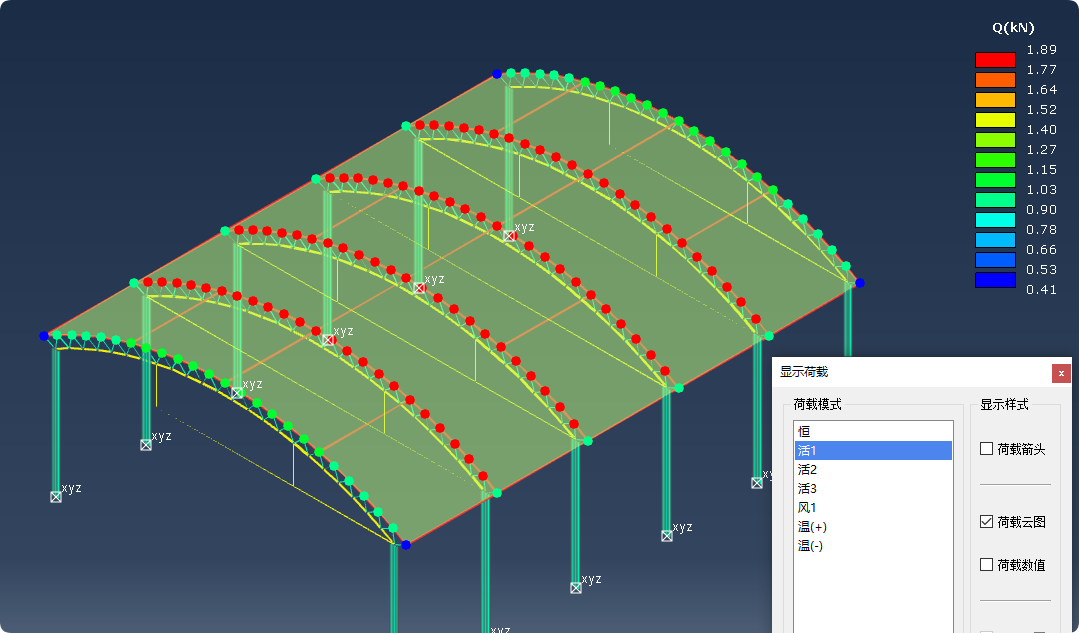

满跨活载

半跨活载

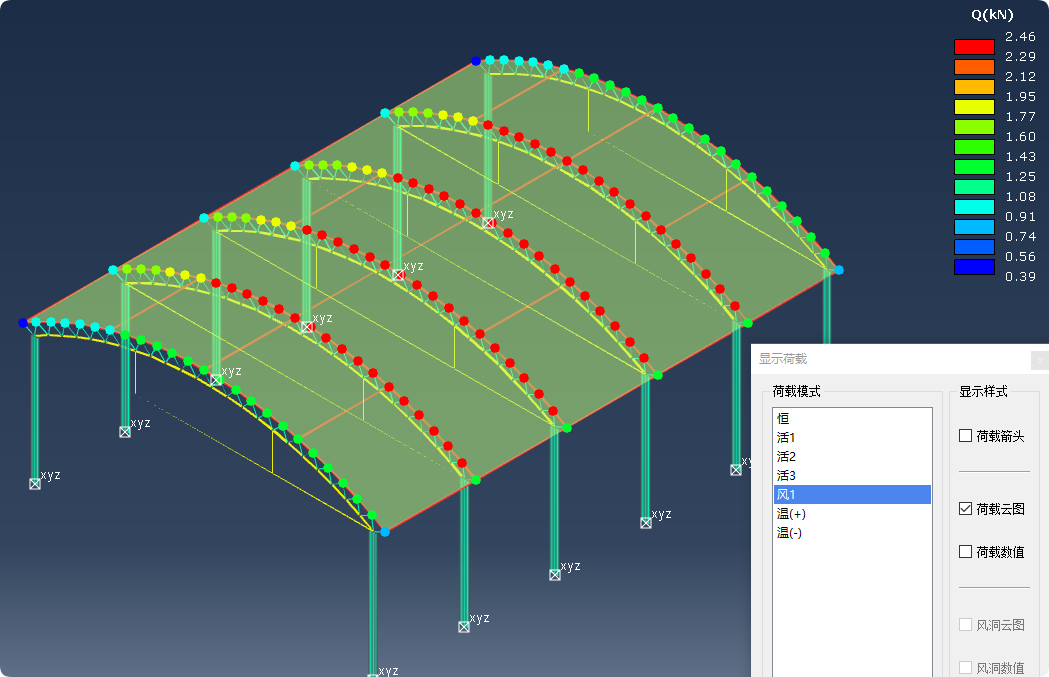

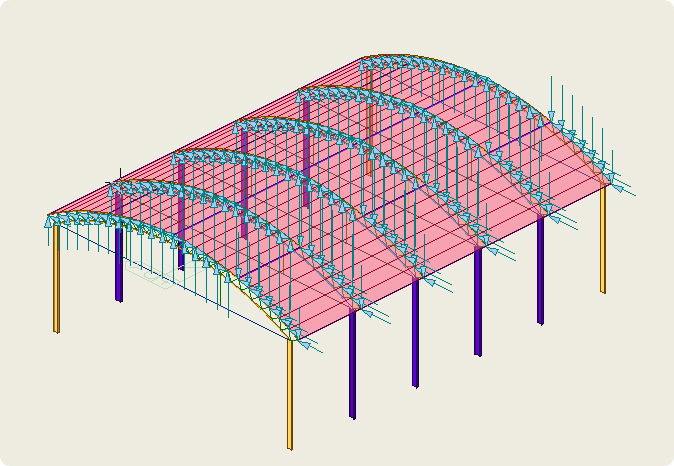

风荷载（横向）

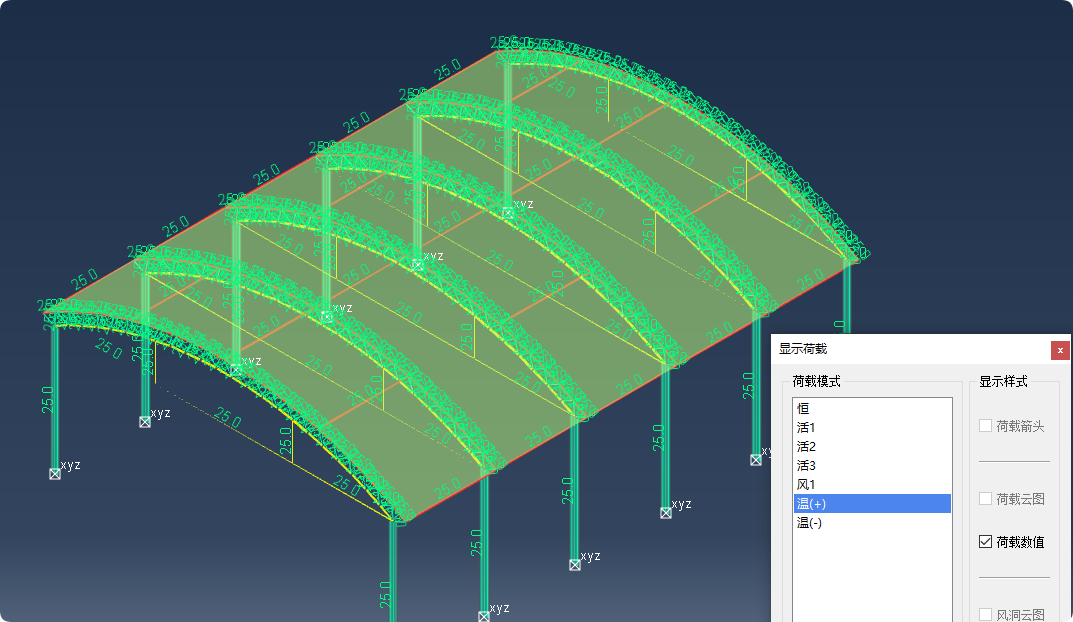

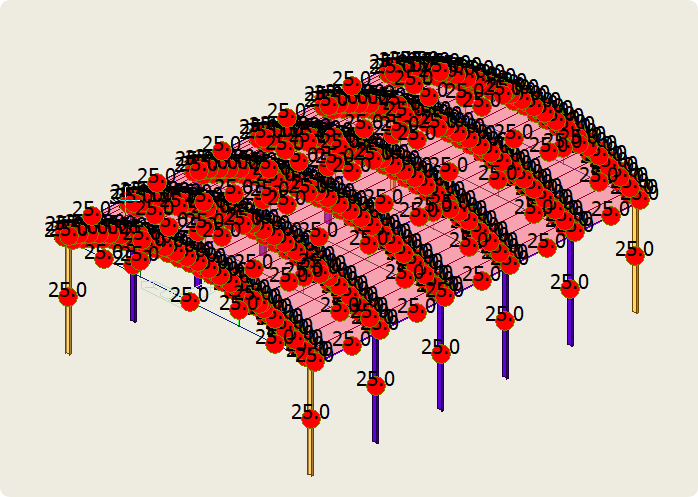

升温

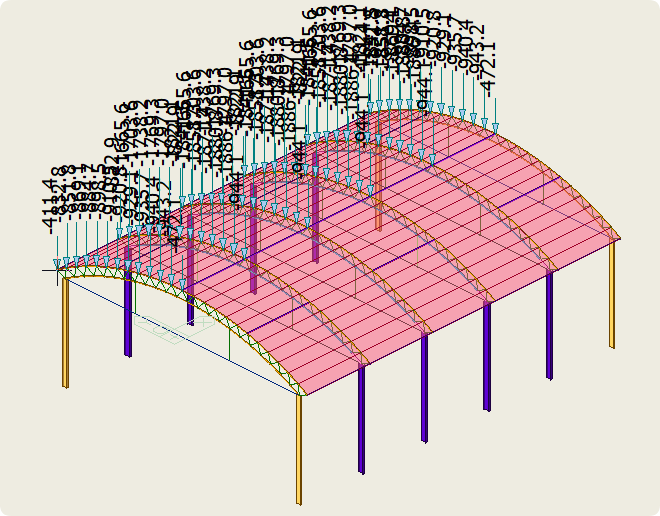

荷载工况如下：

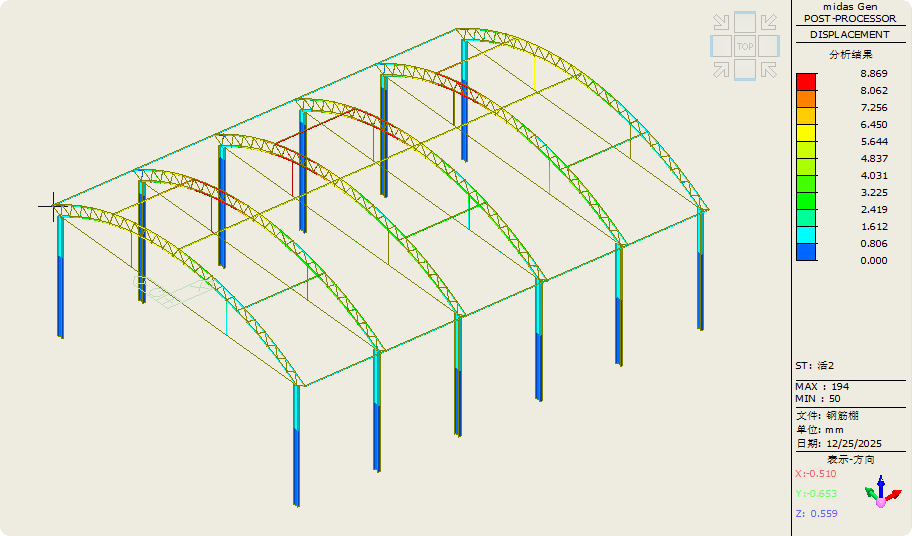

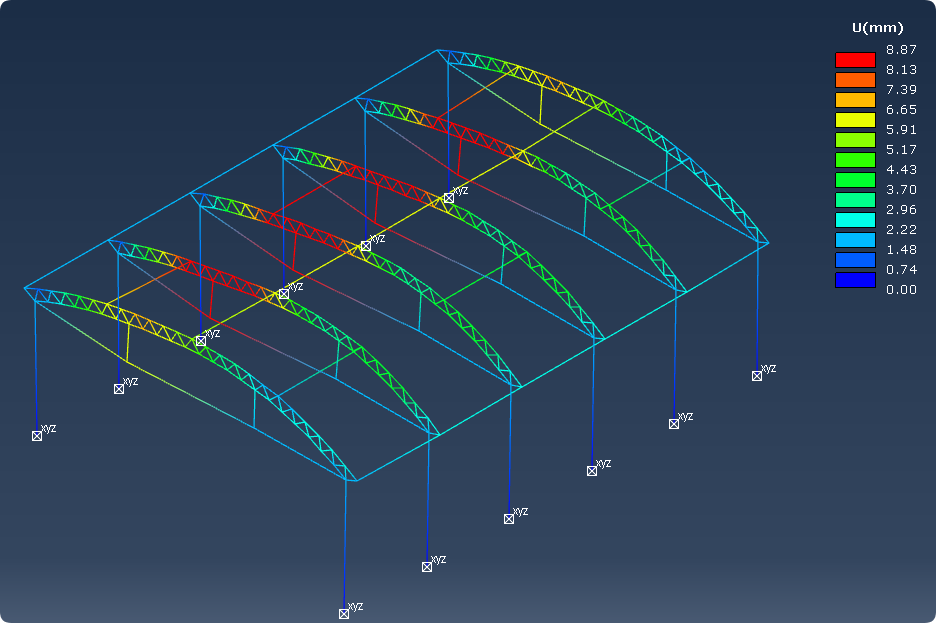

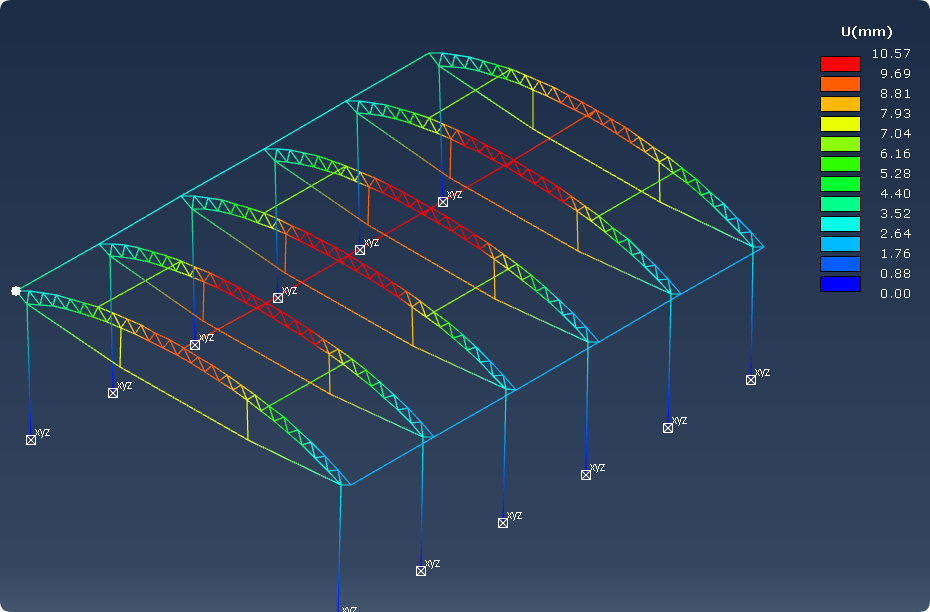

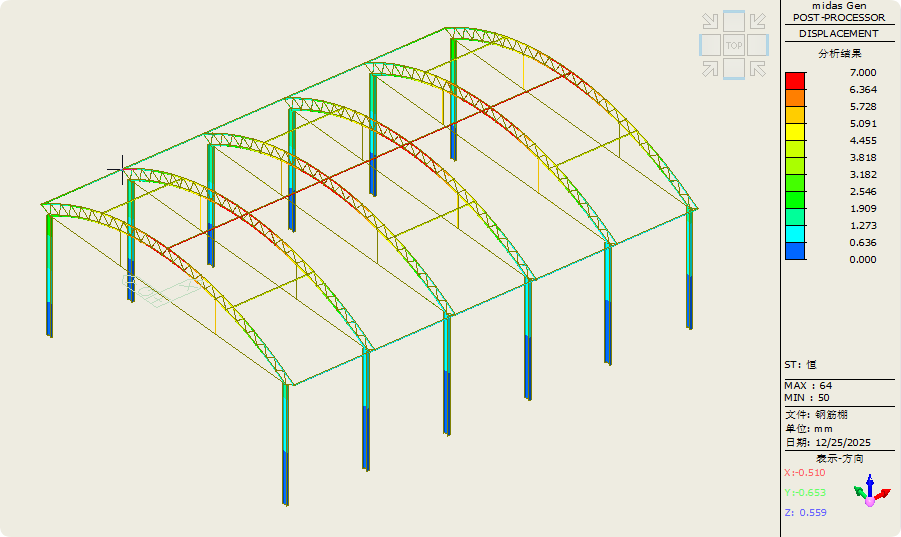

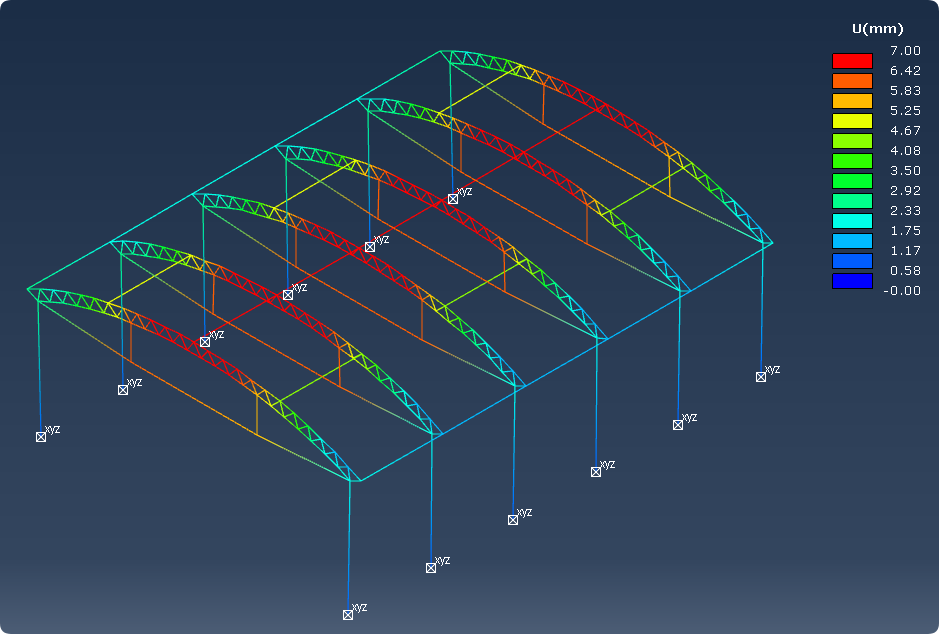

模型变形结果对比：

（1）恒载

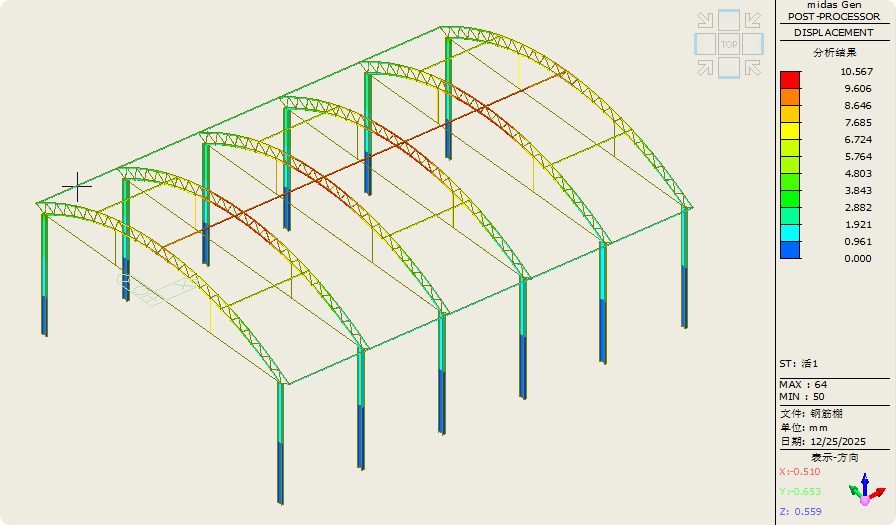

（2）活载

（3）半跨活载

（4）风载

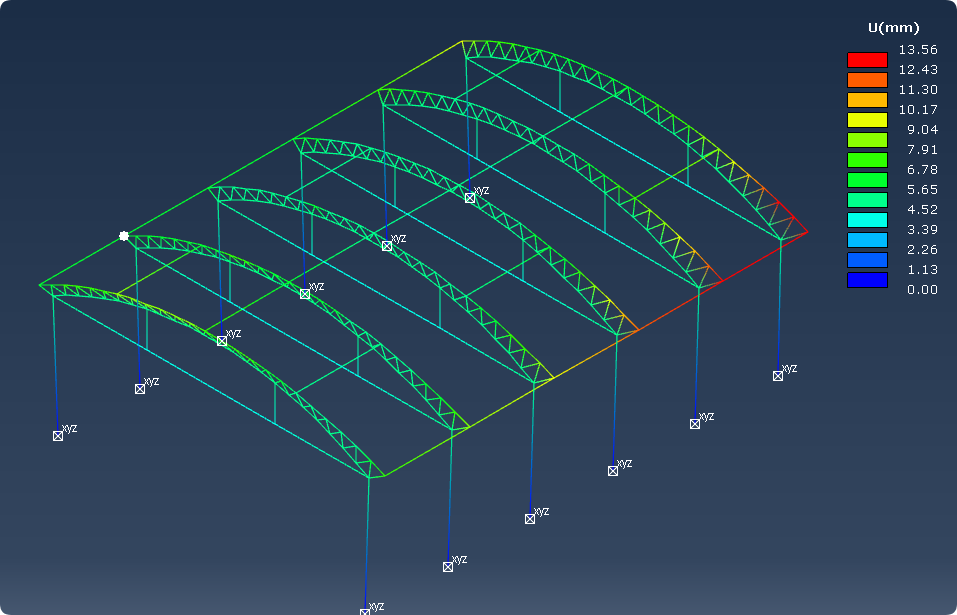

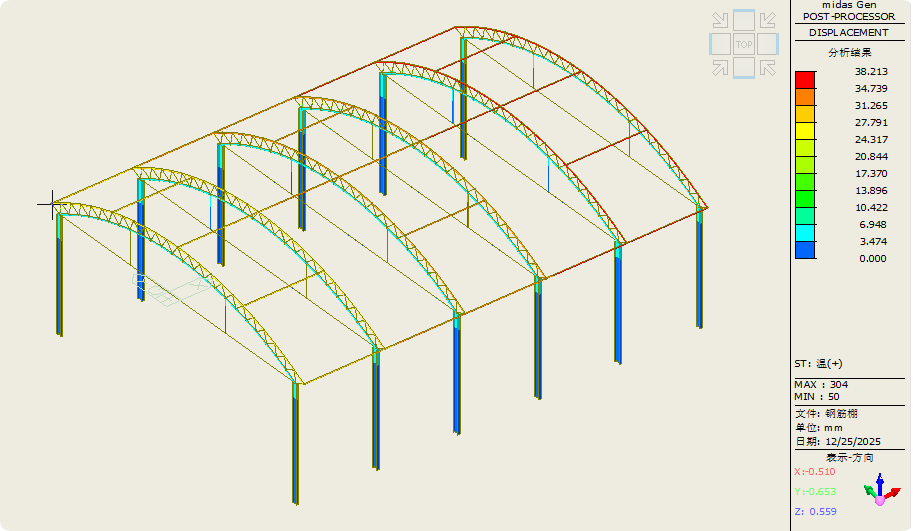

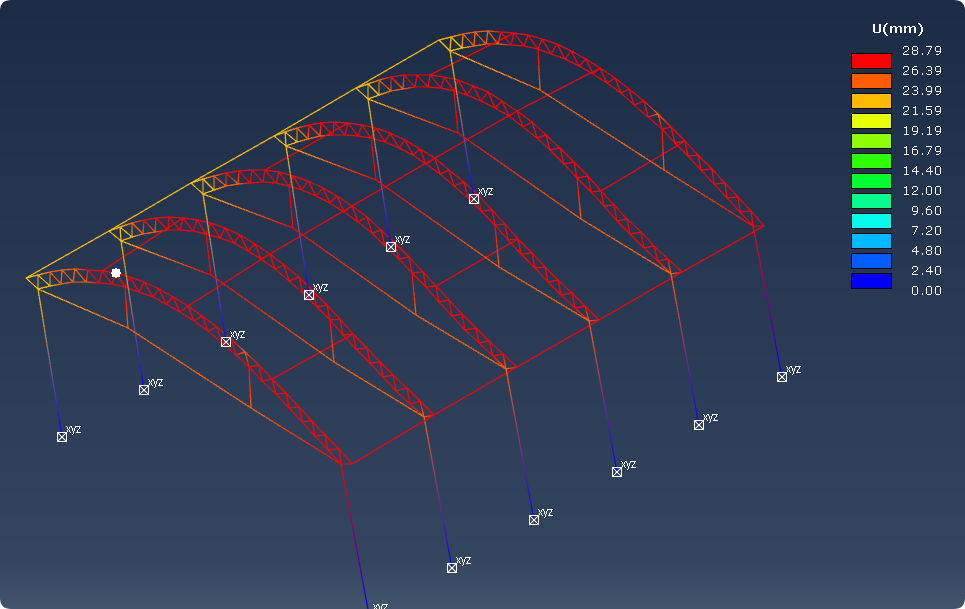

（5）升温

温度荷载工况变形存在差异，其余工况变形均一致。

该工程为施工临时用钢筋棚，桁架下方设置拉杆并非拉索，所以2个模型均为线性计算。未使用Grida软件中非线性求解器。

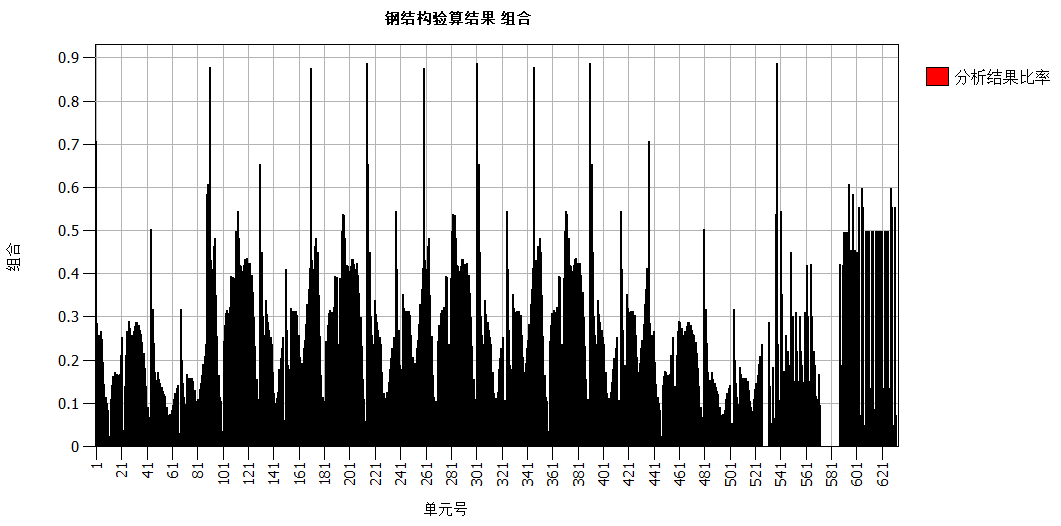

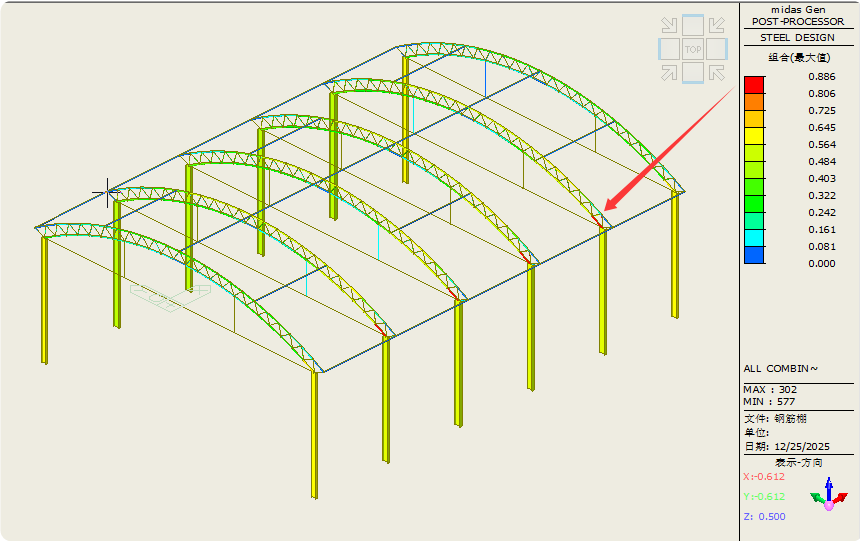

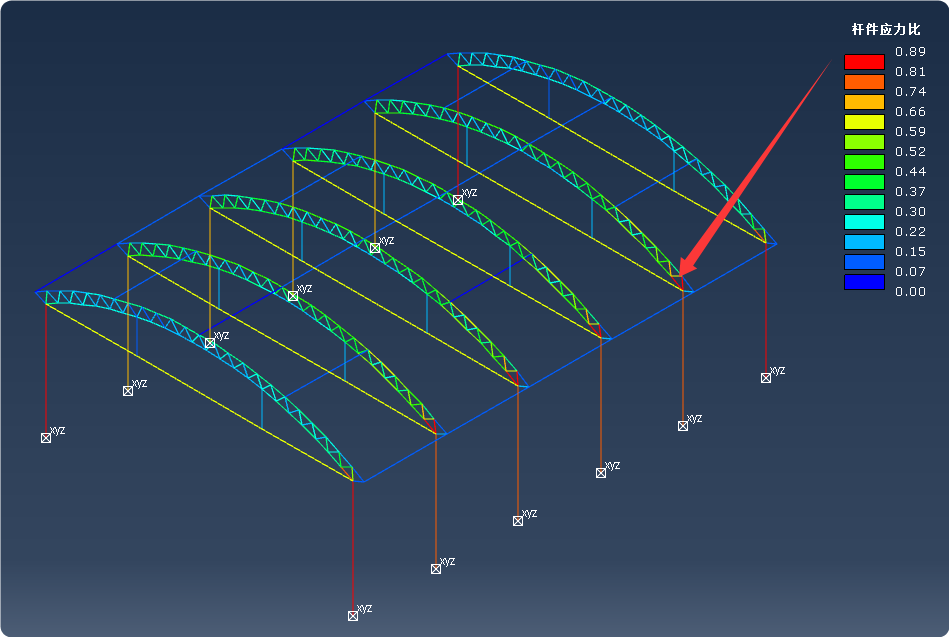

设计结果对比：

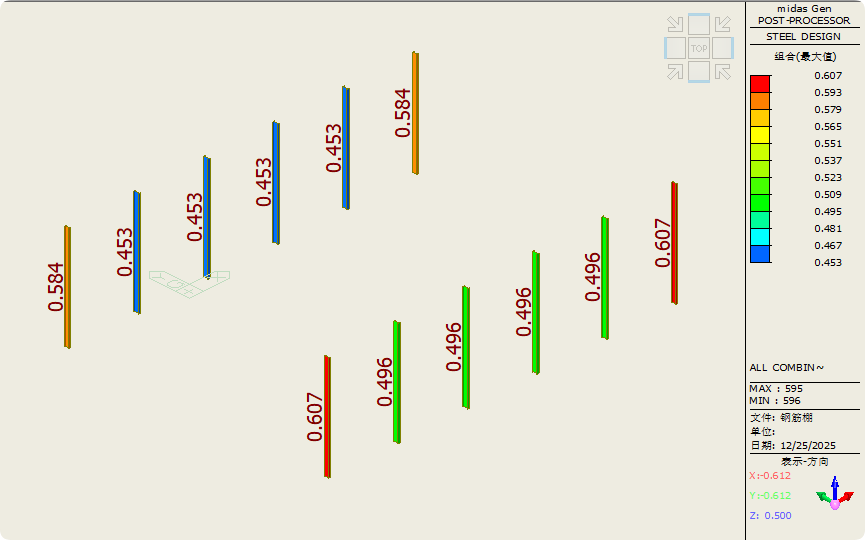

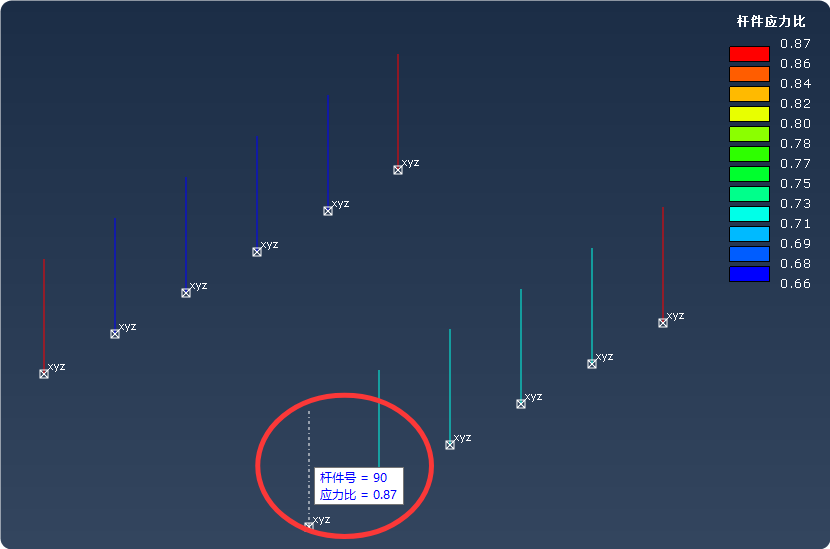

设计结果差异是柱子的验算结果：

可通过构件计算书分析判断差异原因。

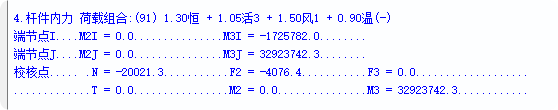

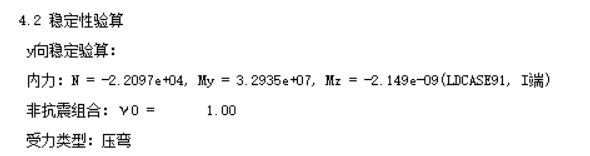

验算内力一致：

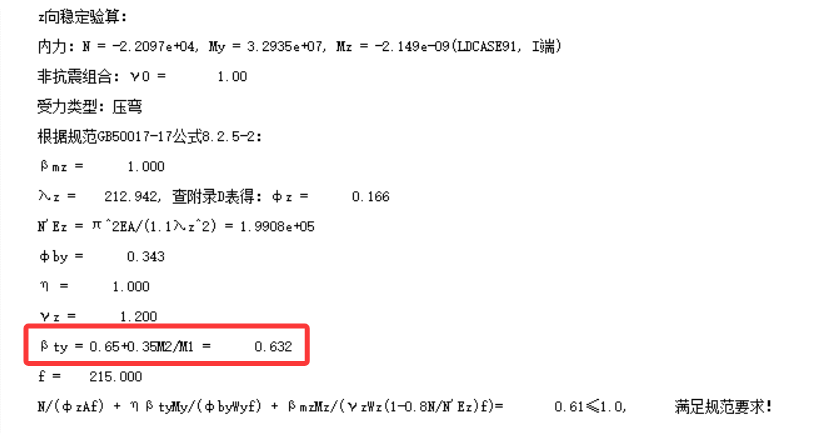

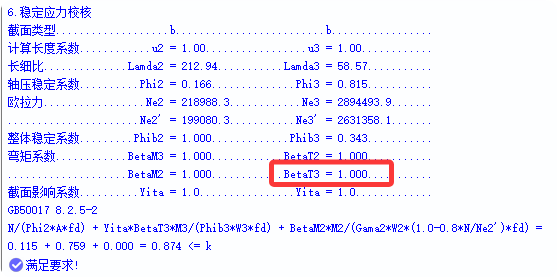

验算参数存在差异：

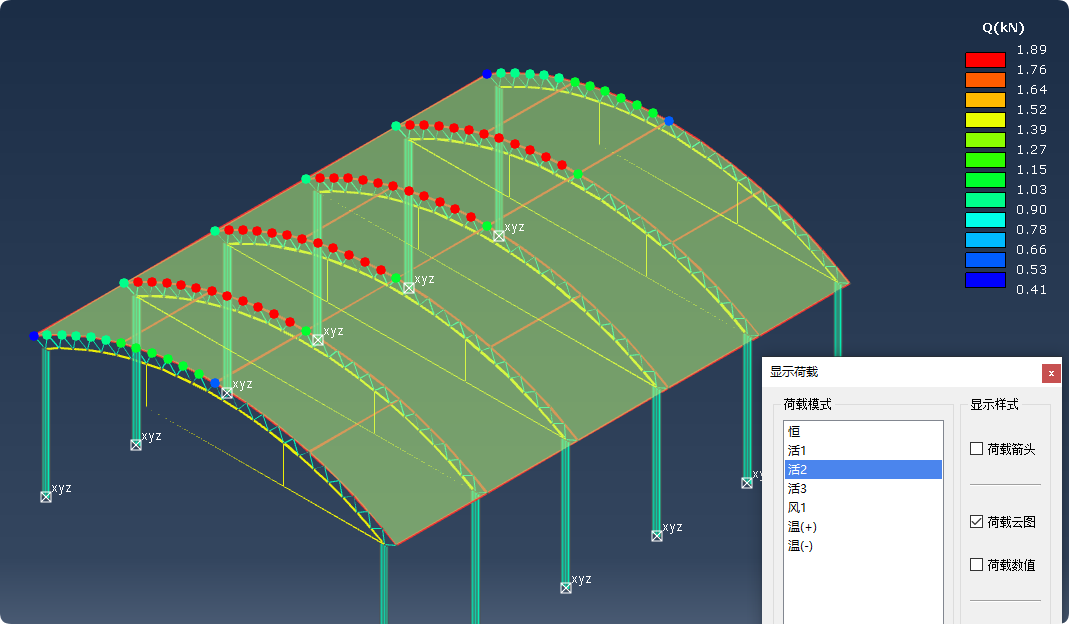

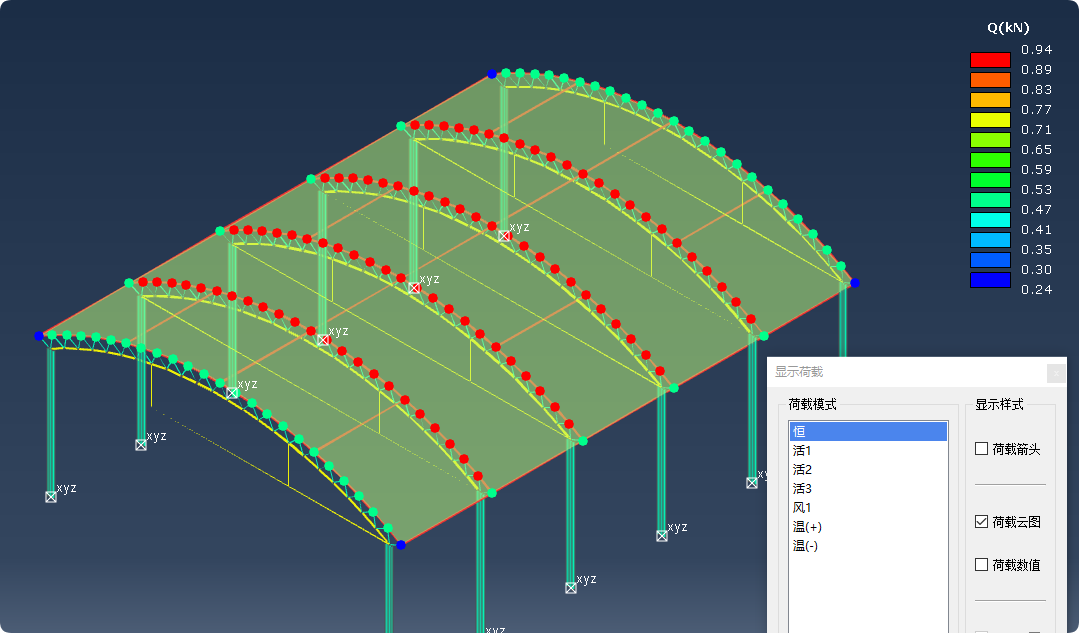

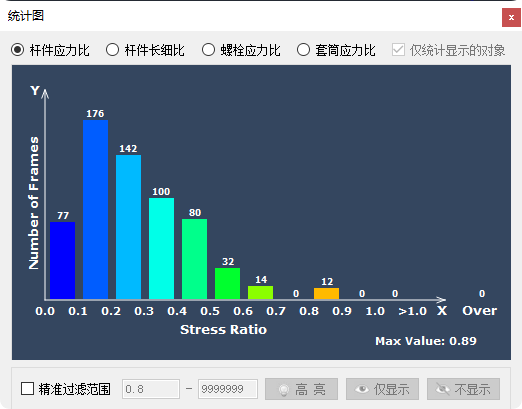

总结：两款软件变形结果基本一致；管截面验算结果相同；工字钢柱验算结果存在一定差异，具体原因有待进一步探讨。Grida荷载云图显示方式美观、直观，有利于校核荷载；杆件应力比按数值范围统计，Midas软件可借鉴参考。

来源：结构仿真小成砖家
