告别“重写文件”！2025 HyperMesh让OptiStruct求解文件修改效率翻倍
在CAE仿真的二次开发工作中，对求解器输入文件的参数修改是高频操作。不管是调整材料属性、修改构件厚度，还是更新载荷参数，修改工况，传统方式往往伴随着繁琐的文件处理流程，尤其是用Tcl语言操作时，效率瓶颈尤为明显。而Python的出现，为这类操作带来了全新解法，今天就以OptiStruct求解文件的厚度修改为例，聊聊如何用Python实现高效的文件参数改写。
一、传统Tcl方案的“痛点”：读取完整文件才能修改
在CAE二次开发领域，Tcl语言曾是很多工程师的标配工具，尤其是在HyperMesh等前处理软件的脚本联动中应用广泛。但用Tcl处理OptiStruct求解文件时，却存在一个明显的效率短板。
Tcl修改文件的常规逻辑是 “全量读取-内存修改-整体重写”：需要先将整个求解文件的内容全部读取到内存中，遍历定位到目标参数所在行，修改完成后再将所有内容重新写入文件。这意味着哪怕只是修改一个厚度参数，也要经历“读完整文件-改一行内容-写完整文件”的流程。
对于几MB甚至几十MB的大型求解文件，这种方式不仅会占用大量内存，还会耗费不少IO时间，当需要多次迭代修改参数（比如批量优化试验）时，重复的全量读写会让效率大打折扣。
二、Python的“杀手锏”：r+模式实现精准局部修改
Python的文件操作能力，恰好能破解Tcl的这一痛点。其支持的r+读写模式，可实现文件的“局部修改”，无需全量重写，仅定位目标行完成参数替换，就能实现求解文件的精准更新，大幅提升二次开发效率。

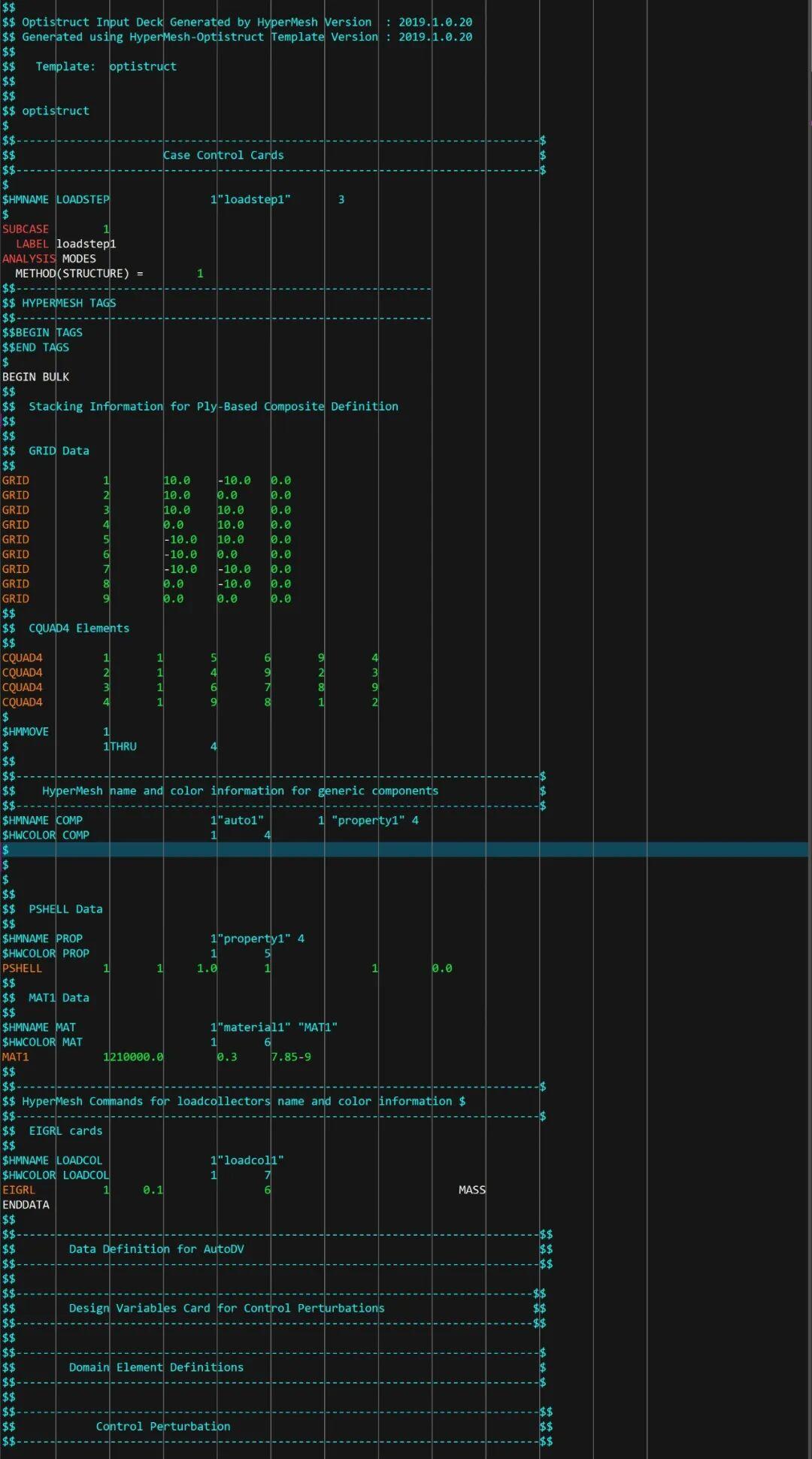

下面就以这份OptiStruct求解文件为例，具体演示如何用Python修改PSHELL卡片中的厚度参数（从1.0改为2）。
1. 先明确文件格式：OptiStruct的8位列宽规则
OptiStruct的fem格式求解文件采用8字符/字段的固定列宽，PSHELL卡片的字段分布有明确规范：
• 0-7位：关键字 PSHELL• 8-15位：属性ID（PID） • 16-23位：厚度（T，本次修改目标） • 24-31位：材料ID1（MID1） • 32位及以后：其他附属参数
只有遵循这一格式修改，才能保证求解器正常识别参数，避免文件格式报错。
2. 完整Python实现代码
def modify_pshell_thickness(file_path, new_thickness):
"""
以r+模式修改OptiStruct求解文件中PSHELL卡片的厚度参数
:param file_path: 求解文件路径
:param new_thickness: 新的厚度值
"""
# 格式化厚度值，适配OptiStruct数值格式
thickness_str = f"{new_thickness:.1f}".rjust(8)
with open(file_path, 'r+', encoding='utf-8') as f:
lines = f.readlines()
modified_flag = False
for idx, line inenumerate(lines):
# 定位PSHELL关键字行
if line.strip().upper().startswith("PSHELL"):
# 按8位列宽拆分字段，确保格式合规
line_padded = line.ljust(80) # 补足字符长度，防止字段截断
# 提取各字段，仅替换厚度字段
field1 = line_padded[0:8] # PSHELL关键字
field2 = line_padded[8:16] # PID属性ID
field3 = line_padded[16:24] # 原厚度（待替换）
field_rest = line_padded[24:] # 后续字段，保持不变
# 拼接新行内容
new_line = field1 + field2 + thickness_str + field_rest
# 保留原行的换行符格式
new_line = new_line.rstrip() + '\n'if line.endswith('\n') else new_line.rstrip()
lines[idx] = new_line
modified_flag = True
print(f"厚度参数修改成功！原厚度{field3.strip()}→新厚度{new_thickness}")
break
if not modified_flag:
print("未找到PSHELL卡片，文件未修改")
return
# 回写修改内容，仅覆盖原内容，无需全量重写
f.seek(0)
f.writelines(lines)
f.truncate() # 截断残留的旧内容
print(f"文件已保存，路径：{file_path}")
if __name__ == "__main__":
# 替换为你的OptiStruct求解文件路径
opt_file = "plane_model.txt"
modify_pshell_thickness(opt_file, 2) 3. 核心优势解析
• r+模式的精准性：r+模式支持同时读写文件，seek(0)将文件指针重置到开头后，writelines仅会覆盖原有内容，不会产生冗余的文件读写；truncate()则能清除修改后可能残留的旧内容，保证文件完整性。• 格式兼容性：代码严格遵循OptiStruct的8位列宽规则，对每个字段精准拆分和拼接，避免因格式错误导致求解器无法识别文件。 • 低资源消耗：虽仍需读取文件到内存，但修改后无需额外的全量重写流程，相比Tcl的“读-改-写”全流程，IO耗时和内存占用均大幅降低。
三、Python方案的延伸价值：适配更多二次开发场景
除了修改构件厚度，这套逻辑还能轻松适配OptiStruct求解文件的其他参数修改需求：
• 调整 MAT1卡片中的弹性模量、泊松比；• 更新 EIGRL卡片的模态分析阶数；• 修改 GRID卡片的节点坐标。
而且Python的生态优势明显，可结合正则表达式实现更灵活的参数定位，也能联动pynastran等CAE专用库，实现从参数修改到模型校验的全流程自动化，让CAE二次开发的效率再上一个台阶。
结语
从Tcl的“全量读写”到Python的“精准修改”，本质上是工具适配性的升级。在CAE二次开发中，选对工具不仅能减少重复工作，更能将精力聚焦在核心的仿真分析上。如果你也在被求解文件的参数修改困扰，不妨试试这套Python方案，体验效率翻倍的开发快 感！
