基于ABAQUS的PET瓶结构优化与轻量化设计
摘要
采用Abaqus/Explicit程序进行了显式非线性分析，计算了PET瓶的屈曲载荷和应力分布。根据数值模拟结果，对PET瓶的结构进行了优化，以提高其屈曲载荷。同时，利用Abaqus获得的PET瓶应力云图，对PET瓶的塑料分布进行了优化，提高了PET材料的利用效率，降低了瓶子重量。这为PET瓶的轻量化设计提供了新思路和新方法。
关键词： PET瓶；有限元分析；ABAQUS；结构优化；轻量化设计；屈曲载荷
引言
PET瓶是一种广泛使用的饮料包装容器，具有质量轻、强度高、透明度好等优点。然而，在运输、储存和使用过程中，PET瓶需要承受轴向压力、内部气压等载荷，容易发生屈曲失稳或局部破坏。为了满足强度要求的同时实现轻量化，减少材料消耗和环境影响，优化PET瓶结构已成为重要研究方向。
传统设计主要依赖物理原型实验，周期长、成本高。本文利用有限元软件ABAQUS，建立PET瓶的三维模型，进行非线性屈曲分析和应力计算。通过模拟结果指导结构优化和材料分布调整，实现瓶子轻量化。
有限元模型的建立
几何模型

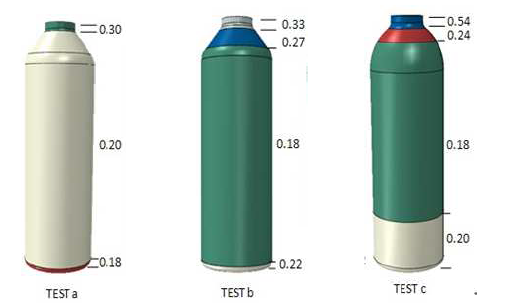

本文以典型600ml碳酸饮料PET瓶为研究对象。瓶子几何包括瓶口、瓶颈、瓶肩、瓶身和瓶底。瓶壁厚度不均匀：瓶肩和瓶底较厚（约0.5-0.8mm），瓶身较薄（约0.2-0.3mm）。模型忽略螺纹等细小特征，以简化计算。
材料模型
PET材料为高分子聚合物，具有非线性弹塑性行为。模拟采用弹性-塑性本构模型，材料参数如下：
密度：1.37 g/cm³ 弹性模量：约2.5-3.5 GPa（考虑温度影响） 泊松比：0.4 考虑大变形几何非线性。
载荷与边界条件
主要载荷
：轴向顶载（模拟堆垛压力），典型值为4-8 kN。 边界条件
：瓶底固定支撑，瓶口施加向下位移或集中力。 内部压力
：对于碳酸饮料瓶，考虑0.4-0.6 MPa内压（可选）。 分析类型：ABAQUS/Explicit显式动态分析，适合处理高度非线性的屈曲和接触问题，避免隐式分析收敛困难。
网格划分

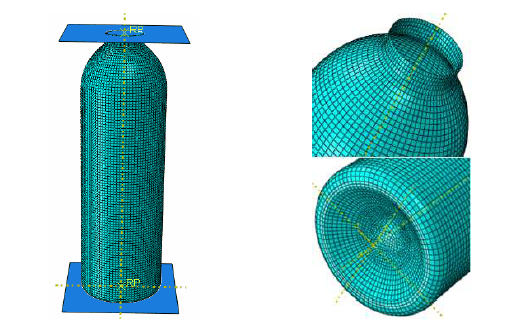

采用壳单元（S4R）或三维实体单元（C3D8R）划分网格。应力集中区（如瓶肩过渡、瓶底瓣状结构）加密网格，总单元数约5-10万。
屈曲分析结果与结构优化

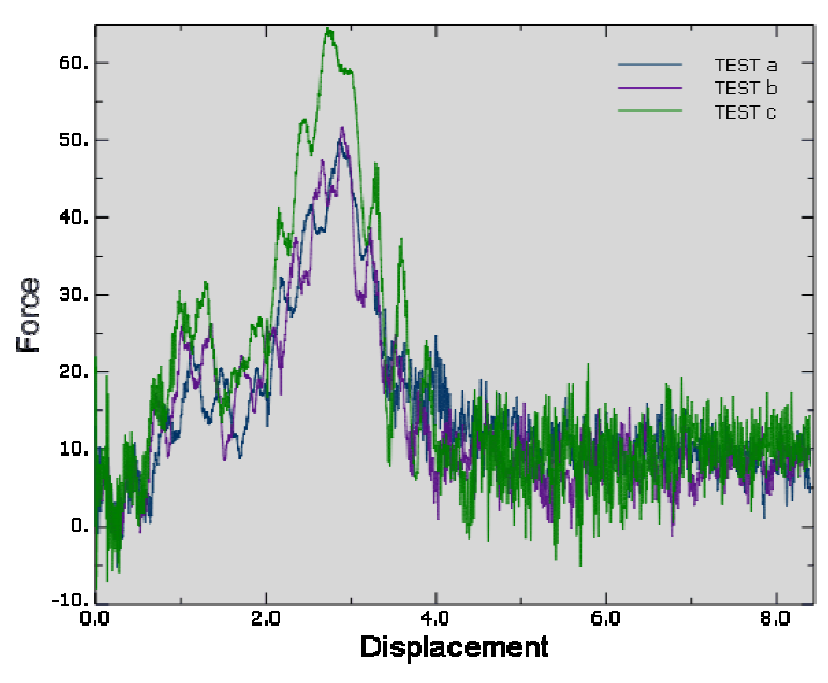

通过显式非线性分析，计算原设计PET瓶的轴向屈曲临界载荷。结果显示：

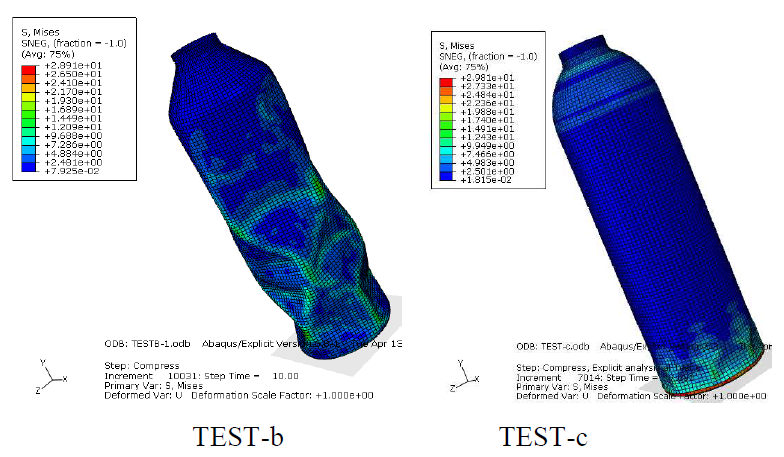

原瓶屈曲载荷约为50N。 屈曲模式：瓶身或瓶肩局部凹陷，伴随整体失稳。 最大Von Mises应力出现在瓶肩和瓶底支撑环区域。
基于分析结果，进行结构优化：
增加瓶肩圆角半径，减少应力集中。 在瓶身添加纵向或环向筋条（ribs），增强抗屈曲能力。 优化瓶底“瓣状”或“香槟底”结构，提高底部刚度。
优化后模拟结果：
屈曲载荷提高15%-30%。 失稳模式延迟，瓶子在标准堆垛载荷（例如8层堆码）下保持稳定。
应力分布优化与轻量化设计

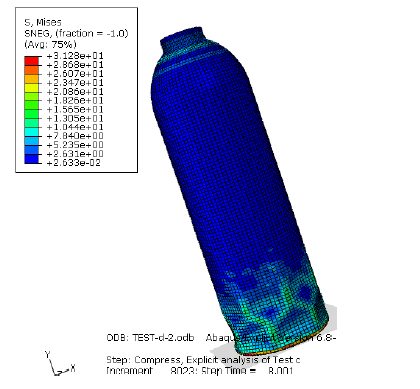

ABAQUS输出详细的应力云图（Von Mises应力、 principal stress等），清晰显示瓶子各区域应力水平：

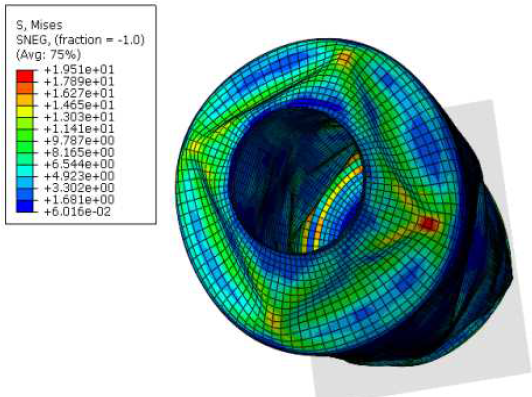

高应力区：瓶肩过渡区、瓶底支撑点（应力>30-50 MPa）。 低应力区：瓶身上部和中部（应力<10 MPa）。

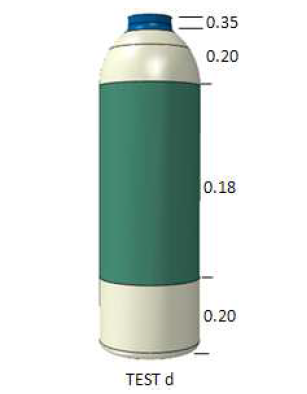

根据应力分布，进行塑料厚度优化（变量厚度设计）：
保持或略增高应力区厚度。 显著减薄低应力区壁厚（例如从0.3mm减至0.2mm）。
轻量化结果：
瓶子重量减少10%-20%（例如从25g减至20g以下）。 材料利用率提高，应力分布更均匀。 优化后瓶子仍满足顶载、跌落和内压等标准要求。
该方法实现了“等强度轻量化”，减少原材料消耗，降低生产成本和碳足迹。
结论
本文利用ABAQUS/Explicit对PET瓶进行非线性有限元分析，准确预测了屈曲行为和应力分布。通过模拟指导的结构优化和材料分布调整，显著提高了瓶子强度并实现了轻量化。该数值方法高效、经济，避免了大量物理实验，为PET瓶设计提供了科学工具。
