简单模型计算报错原因和解决方法

9月前浏览1289

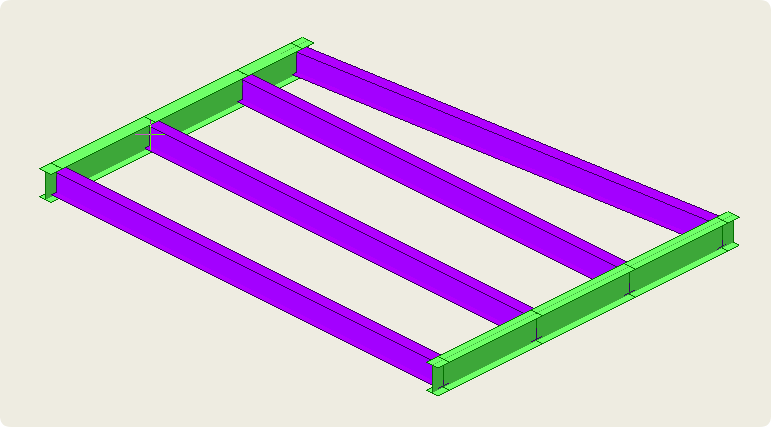

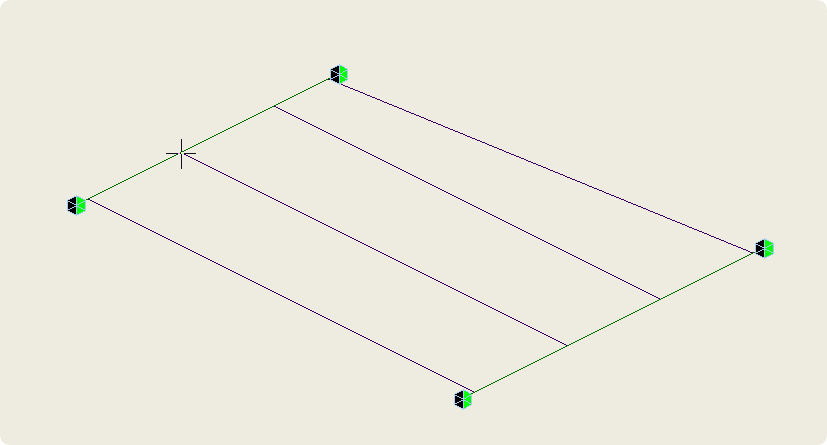

模型

支座

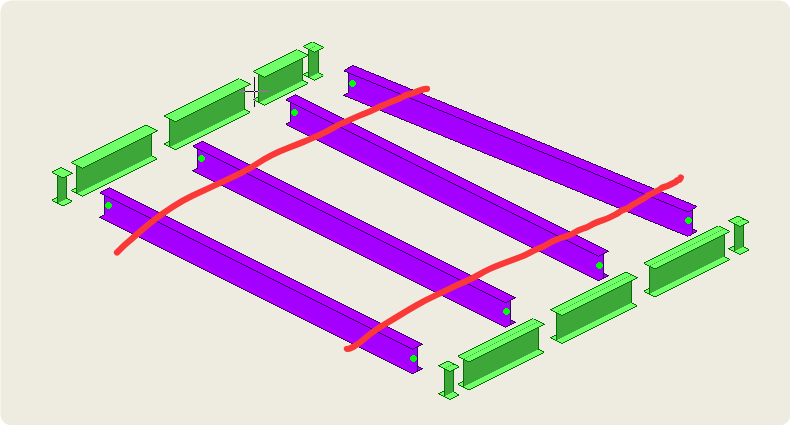

梁端释放

梁端释放弯矩具体设置

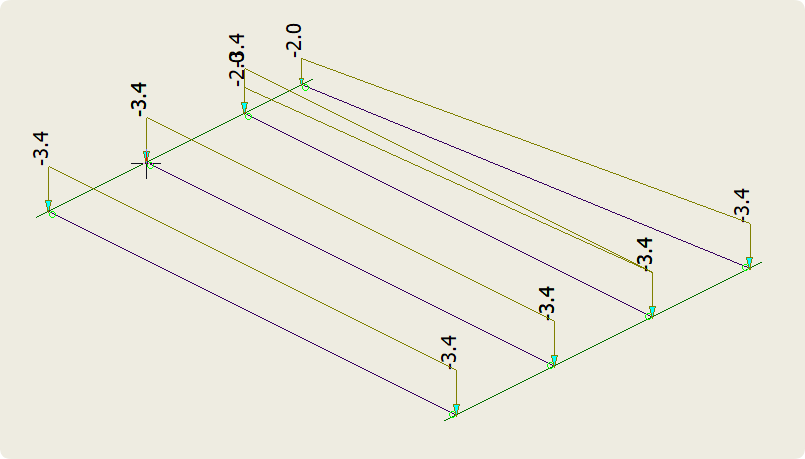

荷载添加情况

问题：模型中次梁输入铰接，主梁的变形异常，什么原因？

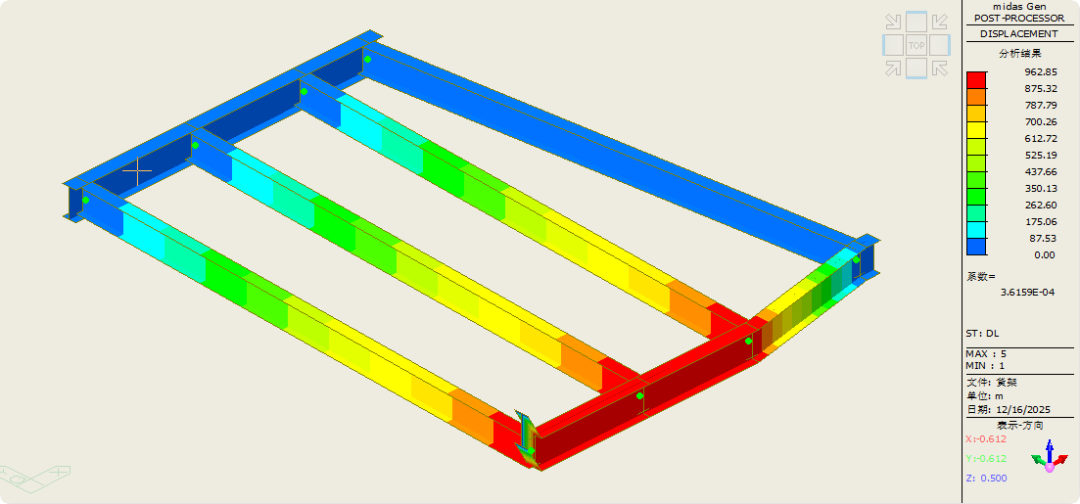

模型变形图（单位：m）

分析：

检查模型截面尺寸、杆件长度、材料定义等均无问题后，查看模型警告或者报错信息。

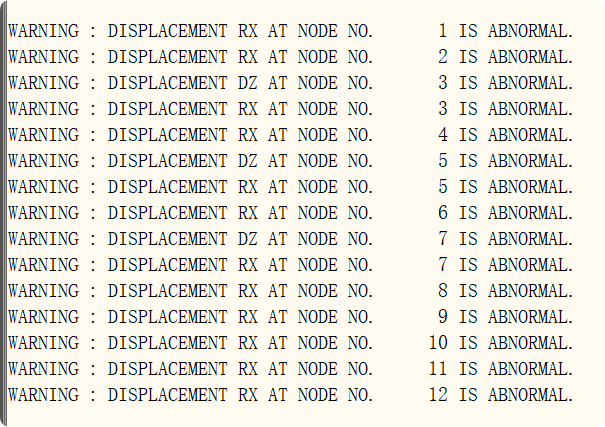

计算过程警告信息如下：

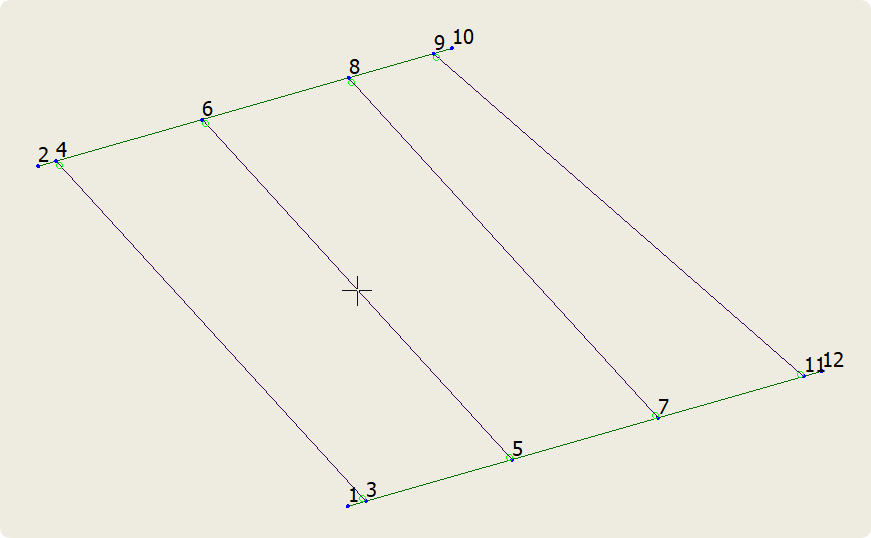

模型节点号

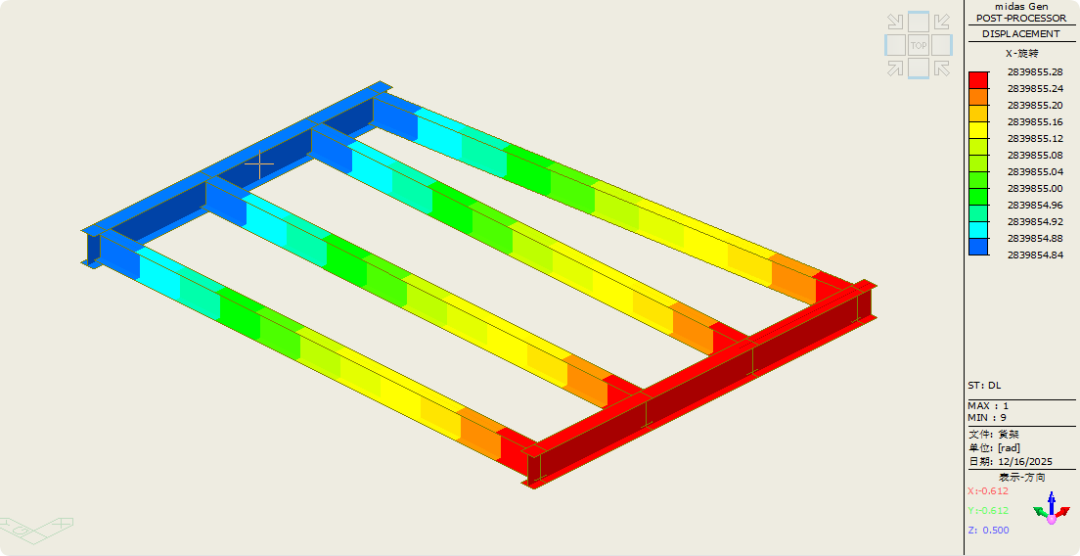

根据节点号报错信息查看RX计算结果，如下：

因此可知出现计算结果异常，应该是没约束RX自由度。

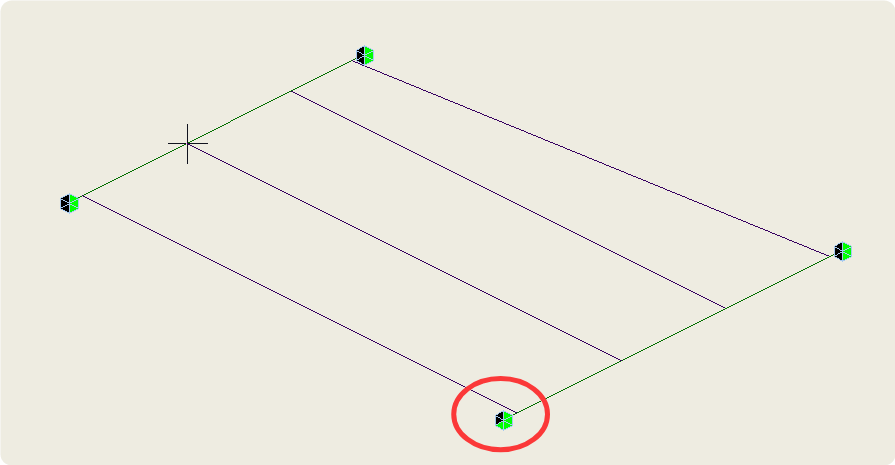

仅修改节点号1位置的支座：

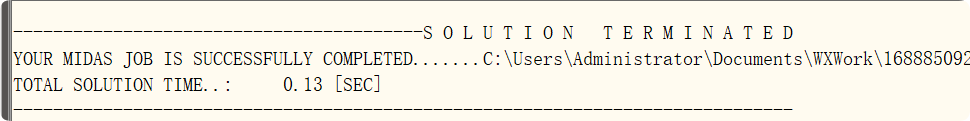

继续计算。模型可正常计算分析。

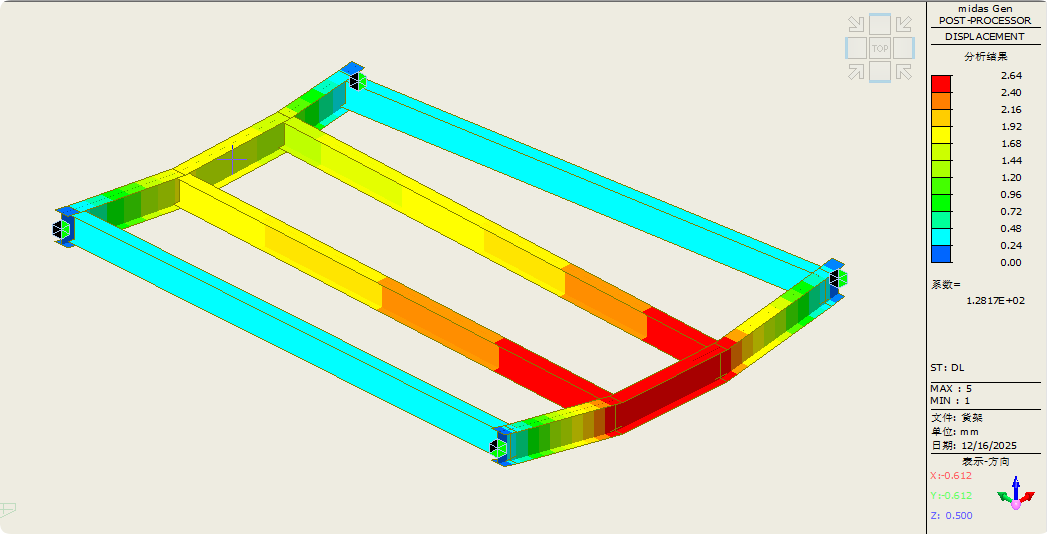

变形结果：

模型变形（单位：mm）

总结：程序中梁单元为6自由度单元，所以某些自由度缺失会导致计算结果异常。解决方法一般为补充对应的自由度约束。

来源：结构仿真小成砖家

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2025-12-27

最近编辑：9月前
