储能电站噪声管控解决方案

如何在项目设计阶段精准预判噪声辐射范围、明确敏感点影响、提前优化降噪方案？懿朵科技拥有一套核心技术方法：实测数据标定 + 多方法仿真耦合，构建全场景噪声预测体系！

随着“双碳”目标推进，新能源产业爆发，大型储能电站成电网调峰与新能源消纳核心支撑，但储能电站设备运行产生的持续辐射噪声若控制不当，会影响周边区域环境舒适度，甚至违反《工业企业厂界环境噪声排放标准》（GB3096-2008）等要求，成为项目落地与长期稳定运行的隐患。懿朵科技根据实测数据标定 + 多方法仿真耦合的技术方法，可构建全场景噪声预测体系，在项目设计阶段精准预判噪声辐射范围、明确敏感点影响、提前优化降噪方案。

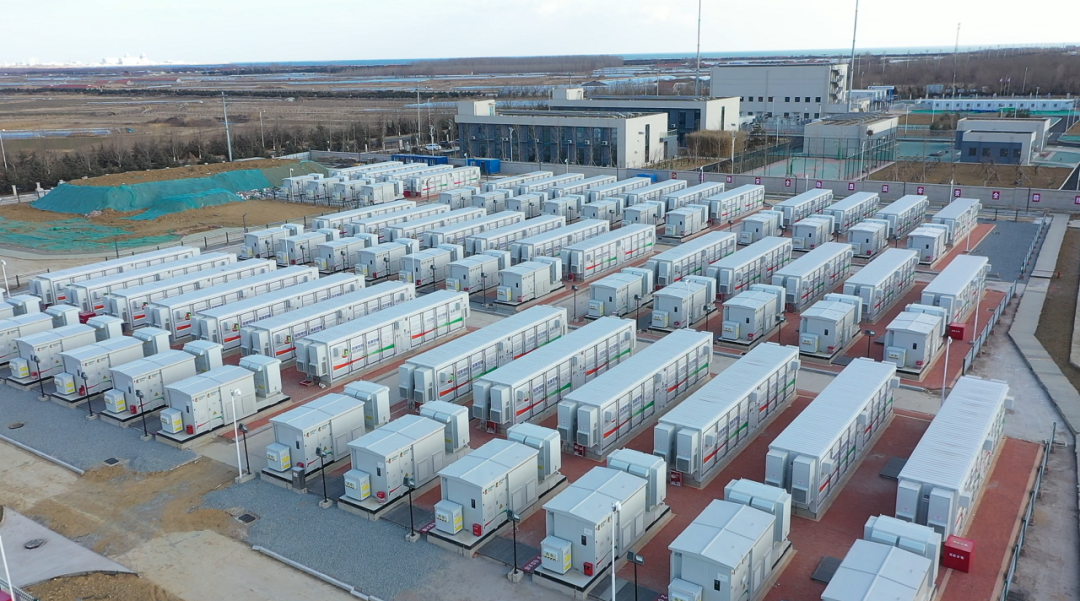

图1 储能电站

一、储能设备辐射噪声实测与标准化数据建档

噪声预测的精准度，需通过标准化实测建立设备噪声数据库，为仿真提供可靠输入：

实测依据：遵循 ISO 3744（声学 - 噪声源声功率级测定 - 工程法）、GB/T 3768（声学 - 声压法测定噪声源声功率级 - 反射面上方近似自由场法）；
测试对象与工况：覆盖电池柜（充放电循环）、PCS 功率转换柜（额定负载 / 峰值负载）、冷却风机（启停 / 额定转速）、循环水泵（不同流量）等关键噪声源，记录全负载区间数据；
测试参数与仪器：采用精度≥1 级的声学分析仪、自由场麦克风，采集 1/3 倍频程频谱（20Hz-20kHz）、A 计权声功率级、指向性特征等核心参数；
建档价值：形成 “设备型号 - 运行工况 - 噪声特性” 一一对应的数据库，避免理论估算导致的仿真偏差。

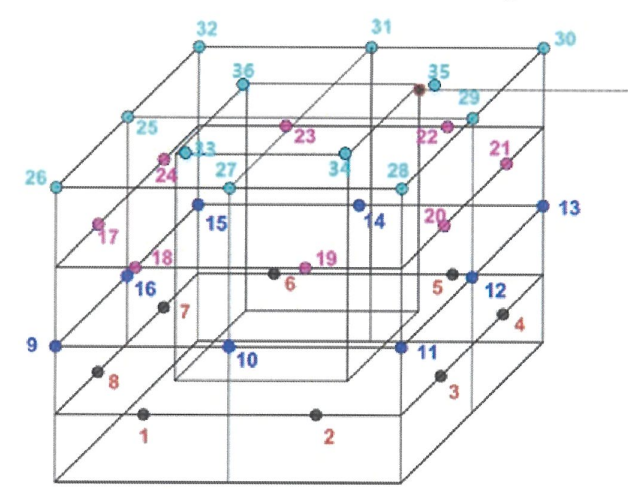

图2 声功率测量

二、多维度仿真预测，适配复杂场站模型推演

储能电站往往设备密集、布局复杂，且受地形、建筑物、绿化等外部环境影响，单纯依靠实测无法覆盖所有场景。通过灵活选用主流仿真技术，可实现不同场景下的噪声传播精准推演：

1.评估场站范围内的噪声水平仿真技术

针对场站内部不同区域噪声水平，采用梯度统计能量法可有效评估并确定噪声指向性，精准计算设备间声能量抵消耗散，还原噪声分布细节，规避高噪声区域影响，为场站设计建设提供噪声预测方案。

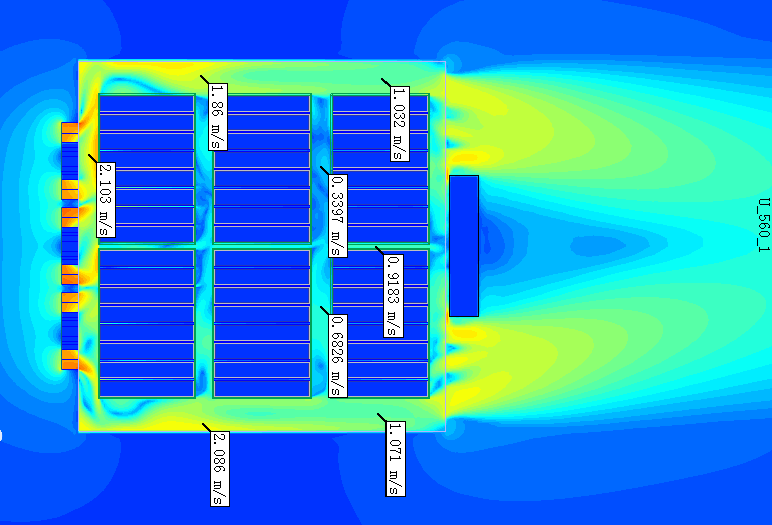

图3 场站仿真云图

2. 评估场站周围复杂环境的仿真技术

针对集装箱式储能电站、城市近郊密集型场站及周边有敏感目标的复杂场景，可用结合国际标准的噪声传播衰减计算法的仿真技术，充分考虑多元素影响，满足环保评估等专项需求，确保预测合规且贴合实际。

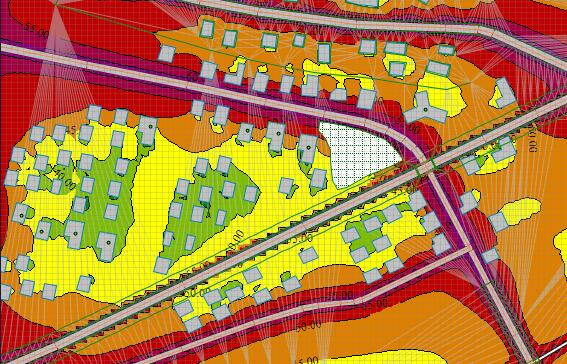

图4 复杂环境噪声仿真云图

3. 设备结构的降噪仿真技术

针对设备本体的结构噪声，采用“振动-声学耦合仿真”技术，通过仿真接力设备结构模型，关联振动传递路径与声学辐射特性，精准识别结构噪声的关键来源——例如箱体侧板因振动产生的中低频噪声、支架共振引发的局部噪声放大等。量化不同结构部位的噪声贡献量，为将咋方案提供精准靶向。

核心原则：仿真技术的选择需匹配场站环境复杂度、预测精度要求及项目阶段，实现 “按需选型、精准推演”。

三、全方位噪声风险规避方案

通过“实测数据标定 + 多方法仿真耦合”，明确噪声影响范围，以下介绍针对性降噪方案，从“噪声源-传播路径-末端防护”实现全方位噪声风险规避。

1. 源头降噪：从设备本身削减噪声产生

设备运行参数优化：通过仿真预判不同负载下的噪声水平，制定动态运行策略 —— 例如夜间低谷时段降低冷却系统风机转速（维持设备散热需求前提下），或采用变频控制技术，避免设备长期满负荷高噪声运行。

设备结构减振设计：针对电池柜、PCS 柜的振动辐射噪声，在设备本体优化上采用阻尼涂层（如丁基橡胶阻尼板）、加强筋加固箱体侧板，减少结构共振引发的中低频噪声；旋转设备（风机、水泵）底座加装弹簧减振器或橡胶减振垫，切断振动向地面 / 支架的传递路径。

图5 减振措施示意图

2. 路径阻断：在噪声传播中削减能量

根据仿真得出的噪声辐射规律，将高噪声设备（如变压器、冷却机组）集中布置在电站远离敏感点的一侧，或利用站内辅助建筑物（如控制室、仓库）作为天然隔声屏障，增加噪声传播距离与衰减量。

加装针对性隔声 / 吸声设施：在噪声超标区域的传播路径上，设计组合式隔声屏障，高度与长度根据仿真结果精准计算；站内地面、设备周边围栏采用吸声材料（如聚酯纤维吸声板），吸收反射噪声，减少二次辐射。

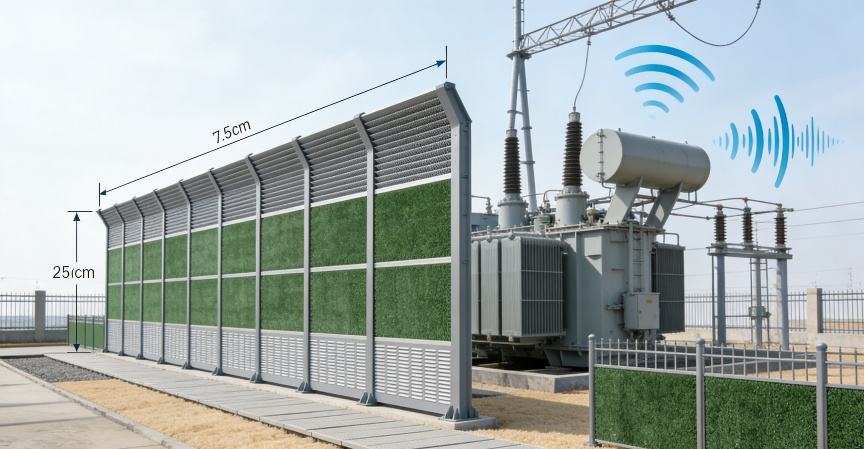

图6 声屏障噪声隔离

利用地形与绿化辅助降噪：对于有坡度的场站，可借助地形高差布置设备，利用土壤、山体的隔声作用；在电站边界与敏感点之间种植高密度绿化林带，通过植被的枝叶吸声与散射，进一步削减噪声。

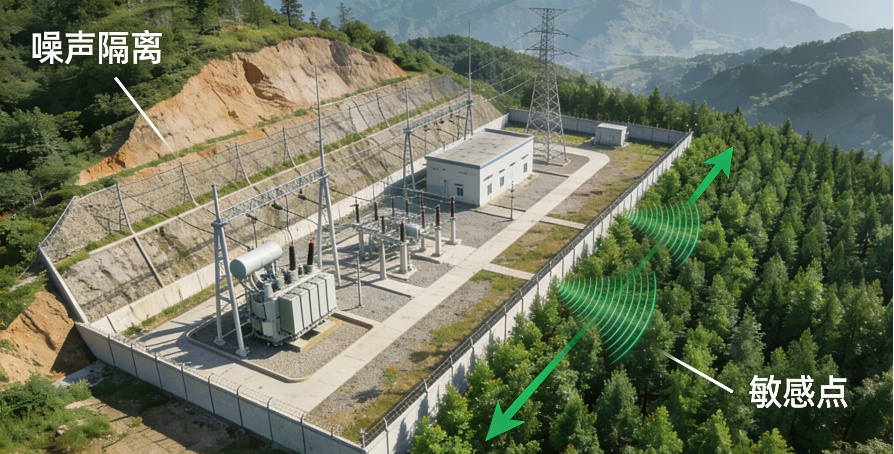

图7 绿化噪声隔离

3. 末端防护：针对敏感点精准优化

敏感点专项防护：若周边敏感点（居民区、学校）距离较近，且仿真显示局部频段噪声超标，可在敏感点侧加装移动式隔声屏，针对性解决末端影响。

总结与展望

储能电站的噪声控制，关键在于 “提前预判、精准施策”。通过实测锁定噪声源特性，再结合不同类型仿真技术的适配优势，覆盖从简单到复杂的全场景预测需求。懿朵科技通过多维度评估体系、仿真-实测闭环优化，为储能行业提供了科学、精准、高效的声学性能评估解决方案。未来，我们将持续深耕声学技术，助力客户攻克噪声难题，推动储能行业向更安静、更绿色的方向迈进！

来源：懿朵科技
