开关电源的EMI辐射有哪些常见抑制方法？

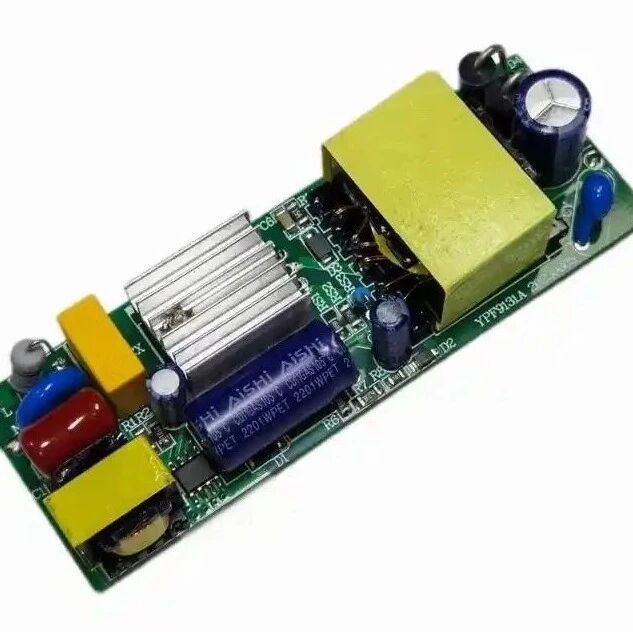

开关电源的EMI（电磁干扰）辐射抑制需从干扰源、传播路径和敏感设备三方面综合治理，结合硬件设计、布局优化和软件控制等手段。以下是常见抑制方法及其原理和实现细节：一、干扰源抑制：降低辐射能量1.缓冲电路（Snubber Circuit）原理：通过吸收开关管关断时的电压尖峰和振荡能量，减少高频谐波辐射。实现：RCD缓冲电路：在开关管漏极（MOSFET）与源极间并联电阻（R）、电容（C）和二极管（D），吸收漏感能量。例如，反激式电源中，RCD电路可将关断电压尖峰从300V降至200V以下，降低30MHz-50MHz频段辐射能量10dBμV/m以上。RC缓冲电路：适用于低功率场景，通过RC串联吸收振荡能量，但需注意电阻功耗。优化点：缓冲电路参数需根据开关频率、漏感值和电压应力精确计算，避免过缓冲导致效率下降。2.软开关技术原理：通过谐振或准谐振实现开关管的零电压开通（ZVS）或零电流关断（ZCS），减少dv/dt和di/dt，降低高频辐射。实现：LLC谐振变换器：利用谐振槽（Lr、Cr、Lm）实现ZVS，开关管电压应力低，辐射能量较硬开关减少20dBμV/m以上。准谐振反激（QR Flyback）：通过检测开关管谷底电压开通，降低开通损耗和辐射。适用场景：高频、高功率密度电源（如适配器、充电器）。3.变压器优化设计原理：减少变压器漏感和分布电容，抑制寄生振荡。实现：三明治绕法：将初级绕组夹在次级绕组之间，降低漏感（可减少50%以上）。屏蔽层设计：在初次级间增加铜箔屏蔽层，并单端接地，减少分布电容（Cps降低30%-50%）。磁芯材料选择：选用低损耗、高磁导率材料（如PC40、PC95），减少高频涡流损耗。效果：优化后变压器辐射能量在30MHz-50MHz频段可降低15dBμV/m。二、传播路径抑制：阻断干扰传输1.滤波电路设计输入滤波器：共模电感（CM Choke）：抑制共模噪声（如开关管与散热器间的寄生电容耦合）。例如，选用磁芯材料为铁氧体（如Mn-Zn）的共模电感，感量10mH-50mH，可衰减30MHz以上共模噪声20dB-40dB。X电容：跨接在输入线间，抑制差模噪声（如整流桥二极管恢复电流）。容量通常为0.1μF-10μF，耐压400V以上。输出滤波器：π型滤波器：由电感（L）和电容（C）组成，抑制输出纹波和辐射。例如，L=10μH、C=100μF的π型滤波器可衰减100kHz-1MHz噪声30dB以上。2.PCB布局优化关键原则：缩短高频环路面积：将开关管、变压器和输出整流管构成的最小环路面积控制在1cm²以内，减少辐射效率。隔离敏感信号：将控制电路（如PWM芯片）与功率电路（如开关管）隔离，避免耦合干扰。单点接地：模拟地与功率地分开，最终在电源入口处单点连接，减少地环路干扰。实例：某反激电源通过优化PCB布局，将30MHz辐射能量从60dBμV/m降至45dBμV/m。3.屏蔽与接地金属屏蔽罩：将电源模块整体屏蔽，屏蔽罩接地后，可衰减外部辐射干扰20dB-30dB。散热器接地：将开关管散热器通过电容（如10nF）接地，释放寄生电容耦合的噪声，降低辐射能量10dBμV/m以上。三、敏感设备保护：提高抗干扰能力1.展频技术（SSG）原理：通过调制开关频率，将集中频点的能量分散到宽带范围内，降低峰值辐射。实现：在PWM芯片中集成SSG模块，频率调制范围±5%，可降低30MHz-50MHz频段峰值辐射10dBμV/m以上。适用场景：对EMI要求严格的消费电子（如手机充电器）。2.数字滤波算法原理：在控制芯片中通过软件算法（如移动平均、IIR滤波）滤除采样信号中的高频噪声，提高系统稳定性。实现：例如，在数字电源中采用FIR滤波器，对电流采样信号进行低通滤波，截止频率设为开关频率的1/5，可有效抑制高频干扰。四、综合抑制案例以某24V/5A反激电源为例，原设计在30MHz-50MHz频段辐射超标15dBμV/m。通过以下措施综合抑制：1.变压器优化：采用三明治绕法+屏蔽层，漏感从5μH降至2μH，Cps从10pF降至5pF。2.缓冲电路：增加RCD缓冲（R=10kΩ、C=1nF、D=1N4148），关断电压尖峰从300V降至220V。3.滤波电路：输入端增加共模电感（10mH）+X电容（1μF），输出端增加π型滤波器（L=10μH、C=100μF）。4.PCB优化：缩短开关管-变压器-整流管环路面积至0.8cm²，单点接地。效果：辐射能量在30MHz-50MHz频段从75dBμV/m降至50dBμV/m，满足CISPR 22 Class B标准。来源：电磁兼容之家
