68 Fluent入门验证案例 _ 偏心环状流动中的轴向流动仿真

CFD仿真库

8月前浏览583

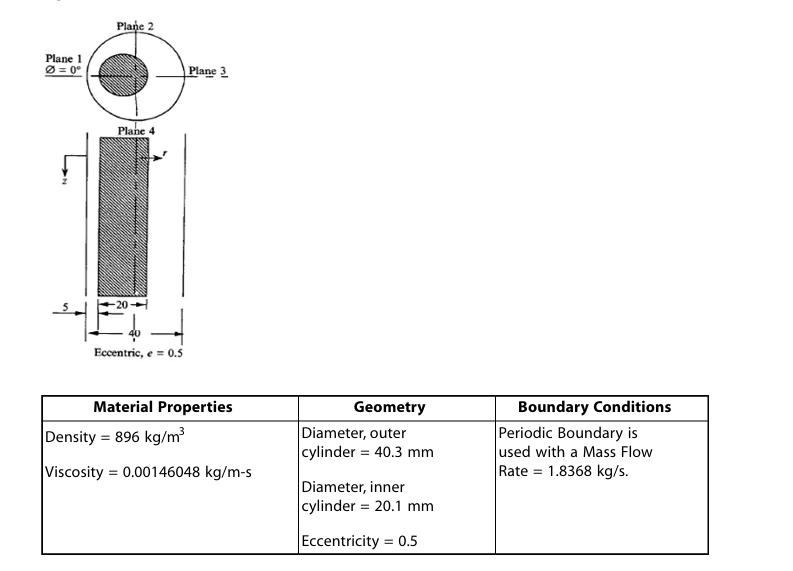

本案例为入门案例，对偏心环状流动中的轴向流动展开仿真。本案例利用Fluent中的湍流模型与能量方程，进行仿真计算。并对平面2上归一化轴向速度进行监测，与文献的计算结果进行比较，实现对仿真计算准确性的验证。适合fluent初学者练手使用。

1 workbench 设置

本案例具体设置如下图：

workbench通用设置示意图

2 FLUENT 设置

2.1 General设置与网格导入

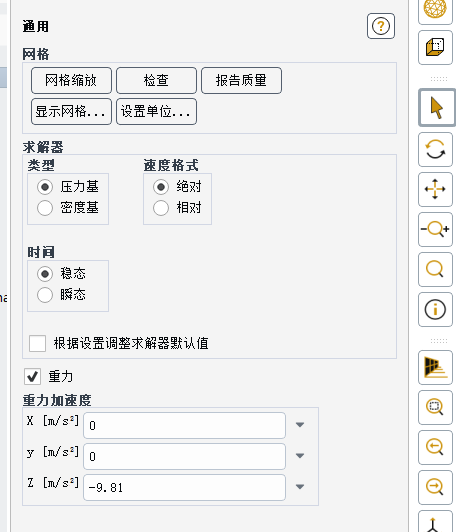

首先导入网格，然后勾选为瞬态计算，并选择压力基求解器。并开启重力选项。

通用设置示意图

2.2 材料设置

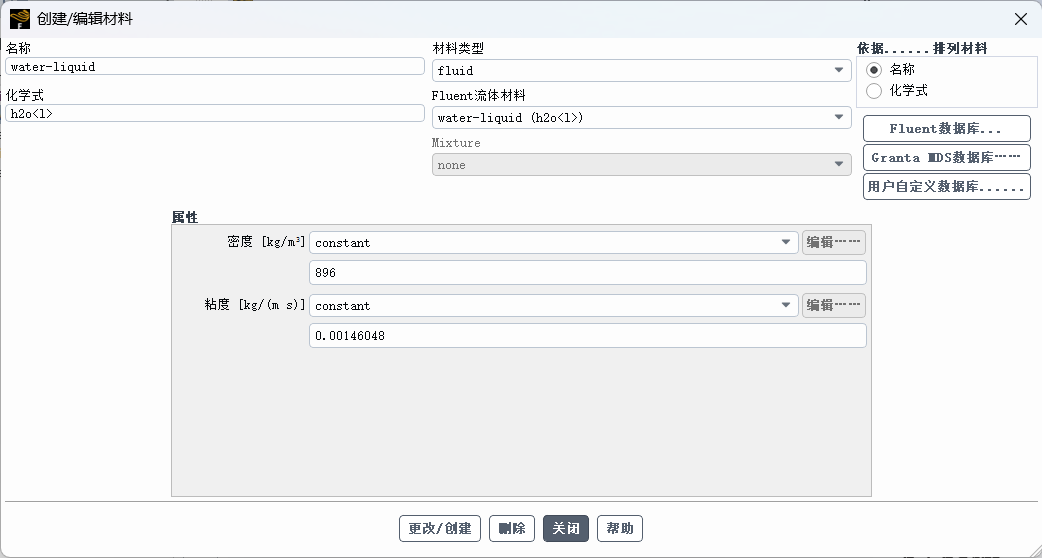

依据相关文献中的数据，对材料进行设置，密度设置为896，粘度为0.00146048，相关设置如下如所示：

材料参数设置示意图

2.3 模型设置

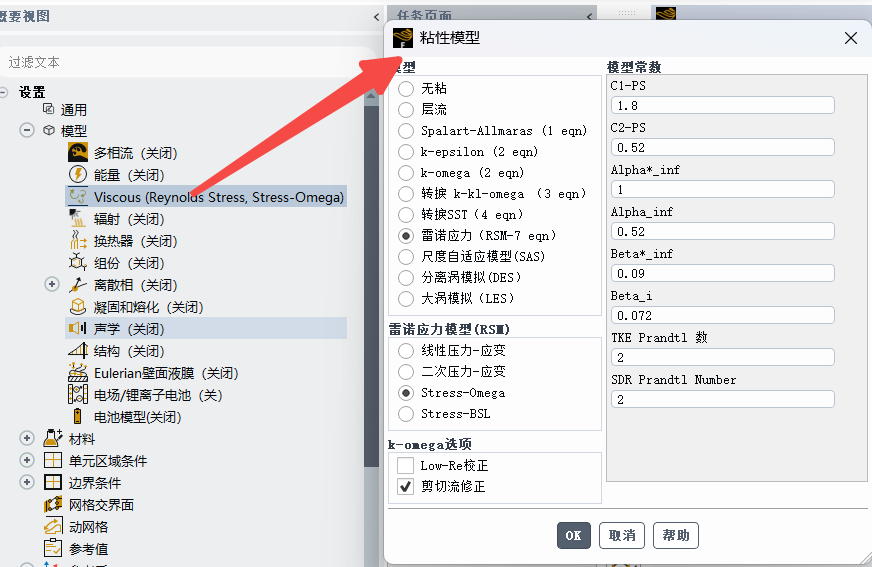

本案例所选用的模型为雷诺应力模型，相关设置如下图所示：

湍流模型设置示意图

2.4 边界条件设置

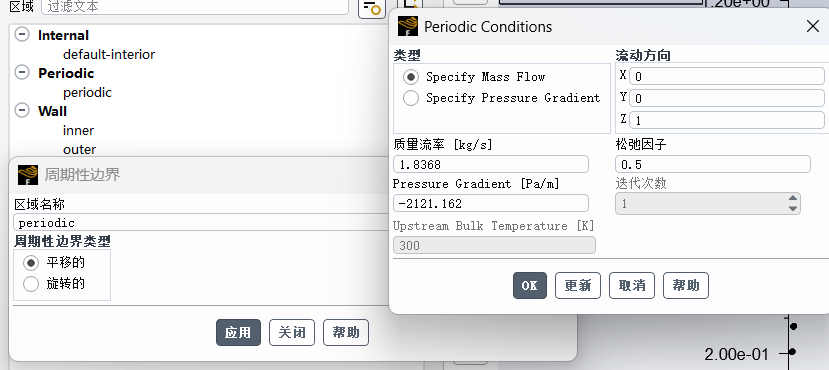

对周期性边界进行设置，具体设置如下图：

周期性边界条件设置示意图

2.5 初始化设置

进行混合初始化设置，具体设置如下图：

混合初始化设置示意图

2.6 计算设置

此处进行的计算设置如下：

运行计算设置示意图

3 后处理结果

3.1 后处理结果

对偏心环状流动中的轴向流动的仿真计算结果进行可视化处理，其速度云图和压力云图如下图所示：

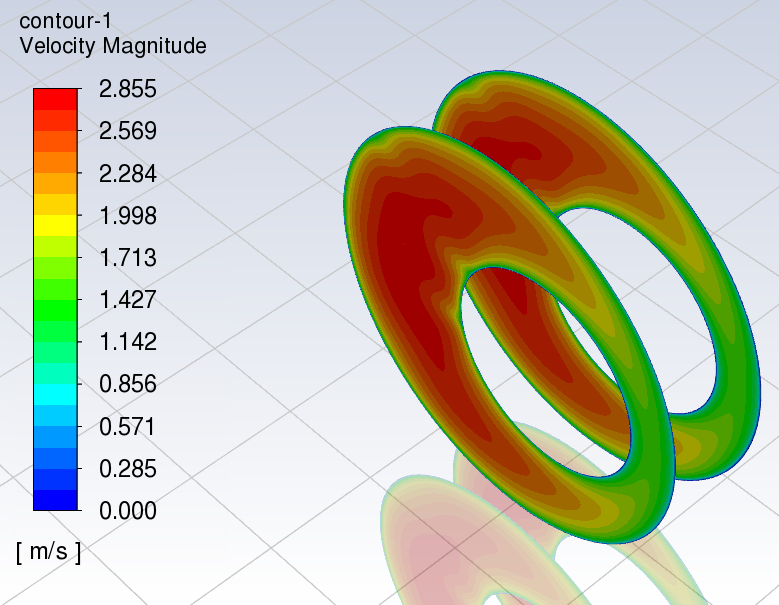

速度可视化云图

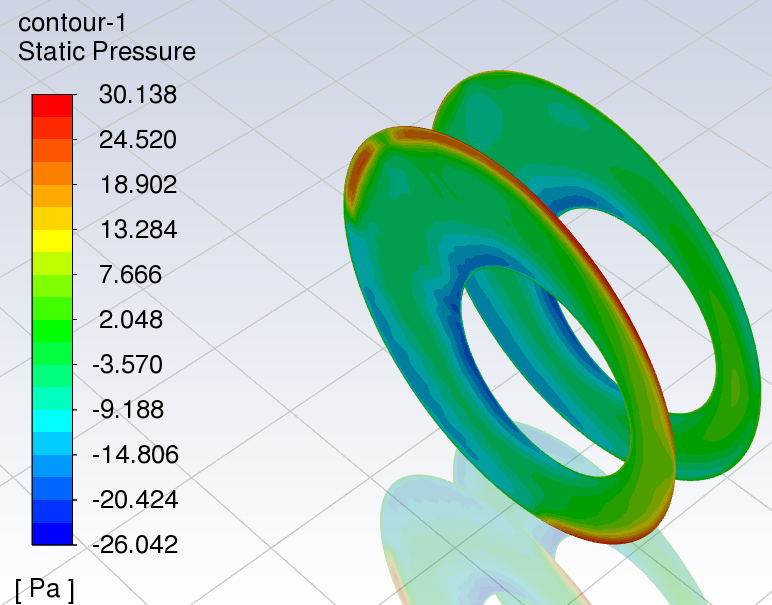

压力可视化云图

3.2 计算结果对比

对平面2上归一化轴向速度进行计算，可以得到如下图所示的结果，由图可以发现，该结果与Fluent官方案例的结果一致：

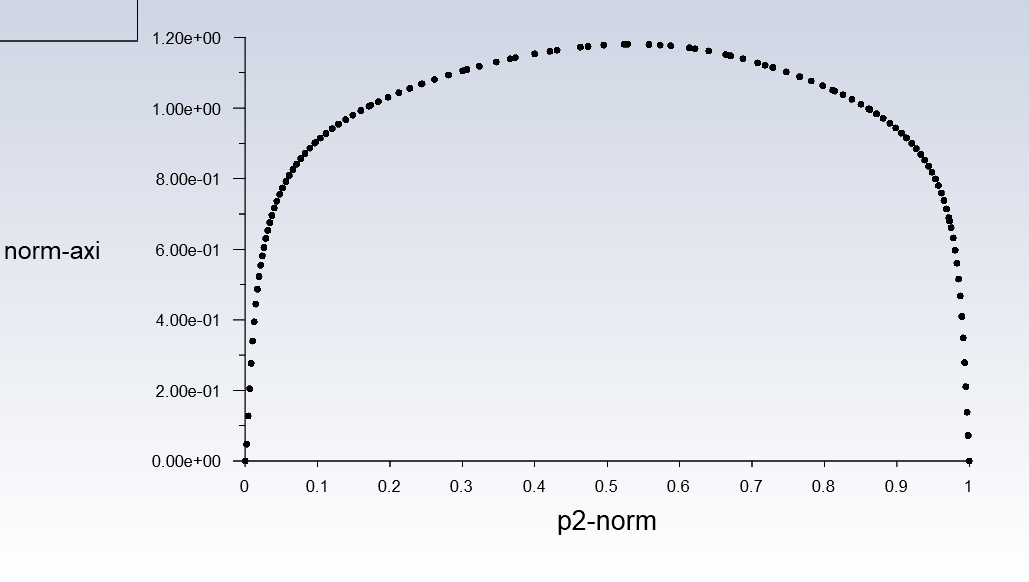

仿真计算结果

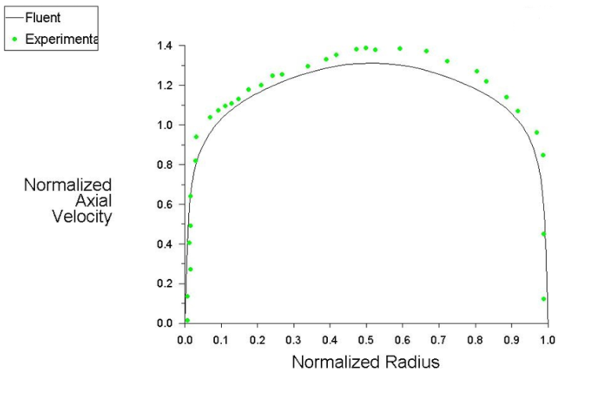

文献计算结果

来源：CFD仿真库

Actran 基础案例 | 点声源计算

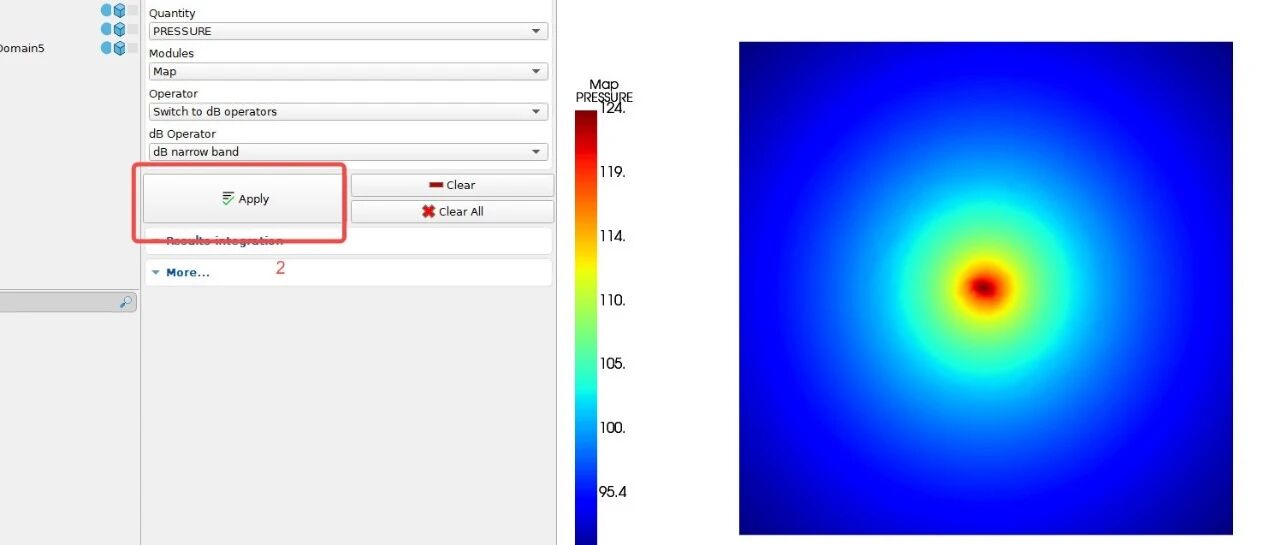

本案例为声学计算基础案例，为点声源在自由场中声传播的计算，主要涉及Actran软件自建模、网格划分、计算设置与后处理结果查看。可以覆盖该软件的大部分操作，建议大家仔细阅读，为大家后续学习该软件打下坚实基础。1Actran前处理设置1.1几何设置首先点击Mesh选择Ellipsoid，建立球体域，相关尺寸设置如下图所示：1.2网格划分声学网格可以通过最大分析频率和声波波长确定，最大的声学网格要小于波长的1/6，波长可以由声速确定，即：其中，c是声速。本文计算的频率范围为500Hz，声速为340，因此可以得到声学网格的尺寸，并进行网格划分首先采用meshonmesh对上节生成的2D网格进行重新绘制，具体的绘制方法如下图所示：其次对3D区域展开网格划分，选择volumemesh对3D域进行网格填充，网格尺寸选择0.06，具体划分方法如下图所示：1.3计算域划分设置首先采用Autocreatedomains对现有的计算域进行自动划分，并对各部分进行重新命名，具体设置如下图所示：1.4材料设置此处对材料进行了设置，相关设置如下图所示，流体材料选择空气，相关设置如下图所示：2Actran设置2.1分析方法设置右击Aanlysis，选择DirectFrequencyResponse，并对求解的频率范围进行设置，相关设置如下图所示：2.2组分设置此处对有限流体区域进行了设置，相关设置如下图所示，流体材料选择空气，相关设置如下图所示：其次对无限元边界进行设置（无限元边界是actran所采用的一种特殊边界条件），相关设置如下：2.3边界条件设置对点声源进行设置，该设置为边界条件设置，具体操作如下图，幅值设置为1：2.4后处理设置2.4.1监测点设置首先建立相对应的监测点，具体设置情况如下图所示：2.4.2云图设置其次对云图展开设置，具体设置如下图所示：2.5运行设置将计算文件导出，统一选择ACTRAN格式导出，具体设置如下图：打开launch程序，选择计算文件，点击RUN进行计算：3Actran后处理结果3.1PLTviewer结果首先打开PLT文件，对监测点的频谱图结果进行读取，相关结果如下图：3.2Maps结果其次对声学云图展开可视化处理，导入NFF文件，具体数据导入如下图所示，将声压结果进行导入，不同频率下的云图结果如图所示：来源：CFD仿真库
