Maxwell 里喂一段理想正弦电流,算完径向力、叠完模态、出一声压谱——中低频峰都对,但实车台架上 7~9 kHz 那几根“滋滋”纯音,仿真里根本没影。
江苏大学徐求福、曾发林等 2024 年发在《机械设计与制造》的论文,用一台 8 极 48 槽、28 kW、3000 r/min 内置式永磁同步电机把这件事钉死了:
只算正弦供电,漏掉的是控制器 SVPWM 开关谐波经 fc±kf0 调制出的高频电磁力;把 Simulink 矢量控制 + Simplorer 主电路 + Maxwell 二维场拉成场路耦合,高频峰全出来了;再在转子外圆开两个弧形辅助槽,用响应面法搜参,1 m 处 A 计权声压级 RMS 从 35.58 dB 降到 32.41 dB,整体降 3.2 dB(A),4800 Hz(96 阶)处单峰降 8 dB 以上。
电磁噪声的主激励是径向电磁力密度

如果电流是理想正弦,力波频率只有:
但实车是 Id=0 矢量控制 + SVPWM 逆变器供电,IGBT 死区、管压降、载波采样会把 5/7、11/13 次电流时间谐波塞进绕组;这些谐波和转子永磁基波磁场一调制,径向力频率变成:

fc 是开关频率,k1,k2 同奇偶。论文样机 fc 附近算出来 7000 / 7400 / 8600 / 9000 Hz 那些峰,就是 fc±3f0、fc±5f0 撑起来的——人耳最敏感的 4~10 kHz 高频纯音,几乎全来自这一项。
所以“正弦波仿真能看中低频,看不了高频”不是模型精度问题,是激励源物理不完整。

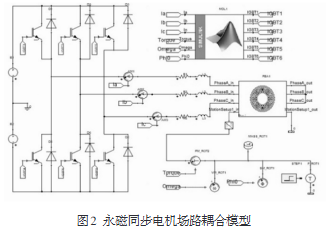

论文 做法:Maxwell 建二维电磁场(Fig.1)→ Simulink 搭 Id=0 双闭环+SVPWM(Fig.2)→ Simplorer 把两者和主电路拧在一起,端部效应用等效 R/L 补,三软件同步长联合求解,吐出“控制器真实供电”下的径向力时域。

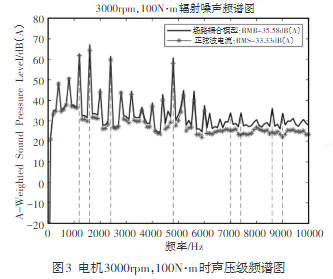

力算完,映射到定子内圆,ANSYS 求定子系统自由模态(5 阶径向模态 4815 Hz,正好挨着 96 阶力频),LMS Virtual.Lab 用模态叠加法算振动、边界元法算 1 m 球面声场(Fig.3)。
对比正弦供电仿真 vs 场路耦合仿真:
7000 Hz 以上

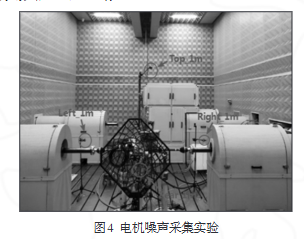

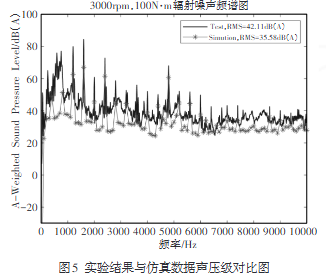

台架半球面 5 麦克风(Fig.4)对照(Fig.5):1000 Hz 以下仿真偏低(没算轴承/偏心机械声),1000–6000 Hz 峰频和幅值都对得上,6000 Hz 以上开关边频峰频吻合——证明场路耦合模型才配叫“中高频电磁噪声预测工具”。


抑制径向力谐波,路子有斜极、辅助槽、谐波注入、随机 PWM。论文选了最硬件、最正向设计友好的一条:转子外侧加 2 个弧形辅助槽(Fig.6),改气隙磁导分布,把 96 阶等力波幅值削下来,且不碰永磁体主磁路。

三个变量:弦长 a(6–14 mm)、槽深 h(0.2–1 mm)、槽间距夹角 θ(18°–26°)。
用 Box-Behnken 响应面(RSM) 跑 17 组组合,以 1 m 处 A 计权声压级为响应,拟合出二阶回归方程,方差分析 Radj2=0.981,失拟项 P=0.112 不显著,模型可信。
最优解:

注意两个工程信号:
槽深才 0.39 mm
弦长 9 mm 接近中心值、夹角 22° 取中

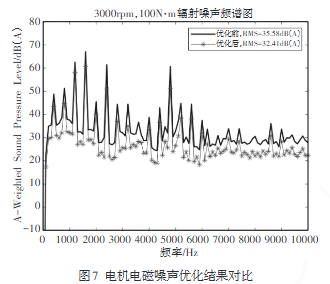

把最优参数回填场路耦合模型重算(Fig.7):
4800 Hz(96 阶)单峰降 8 dB 以上

3 dB 什么概念:A 计权声压级每降 3 dB 约等于声能量减半;降 8 dB 是峰能量降到约 15%,主观上“那根啸叫线没了”。
控制器供电仿真别省
辅助槽是“浅刀微调”不是“深槽大改”
96 阶/4800 Hz 是 8 极 48 槽机的高危点
电机电磁噪声仿真,喂正弦电流看到的是“一半的电机”,场路耦合看到的才是“带控制器的真电机”;这台 28 kW 样机证明:把开关谐波请进模型,再在转子外圆开两个 0.39 mm 深的弧槽,1 m 处就能稳稳砍掉 3 dB(A),96 阶峰削 8 dB 以上——不动控制软件、不碰定子冲片,纯结构正向设计就能拿下的低频到高频全段收益。
参考文献:徐求福, 曾发林, 马啸飞, 等. 永磁同步电机电磁噪声优化研究[J]. 机械设计与制造, 2024(10): 121-125.
