华为再破射频瓶颈！射频前端一体化组件专利曝光，集成度飙升 75%！
随着 5G 向 6G 演进，通信设备对射频通道数的需求呈爆发式增长 —— 从当前主流的 32 通道，向 128 通道、512 通道甚至更高规格迈进。但传统射频前端模组采用 “分立器件焊接” 模式，功率放大器（PA）、环形器、滤波器等器件分散布局，不仅占用大量空间，还因互连走线过长导致信号损耗大，早已无法满足高集成、低损耗的通信需求“。
近日，华为公开的一项核心专利（申请公布号：CN121011604A）给出了颠覆性解决方案：这项名为 “射频前端组件、射频收发系统、通信设备” 的专利，通过 “器件一体化集成” 设计，将射频前端的核心器件全部整合到环形器的特殊载体上，一举解决了集成度低、体积大、损耗高的行业痛点，为 5G 增强、6G 预研提供了关键技术支撑。

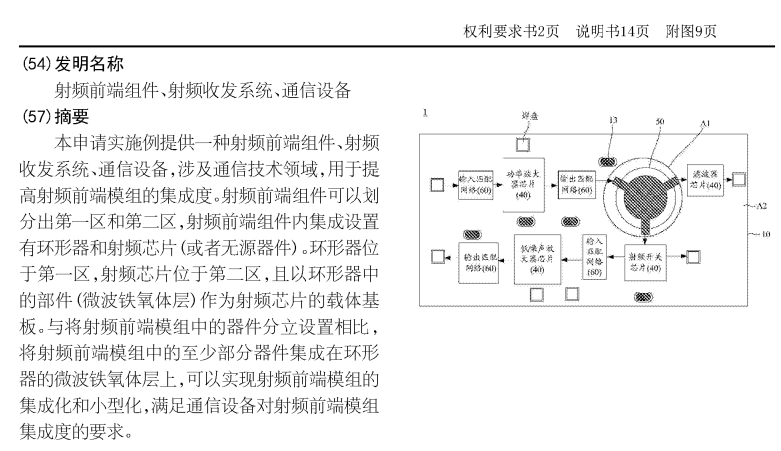

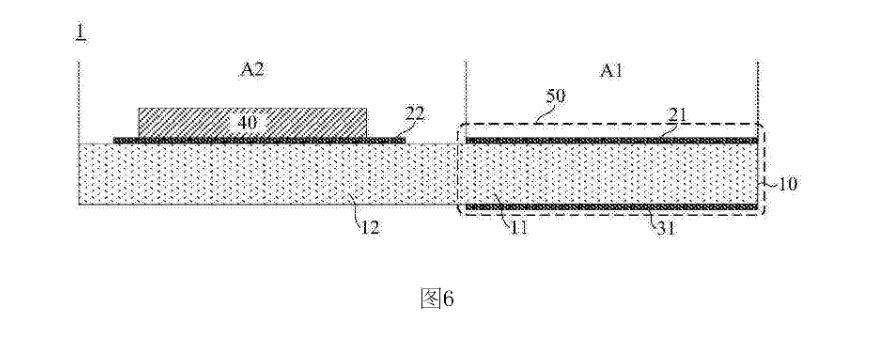

（专利截图）
痛点直击：多通道时代的 “射频集成困境”

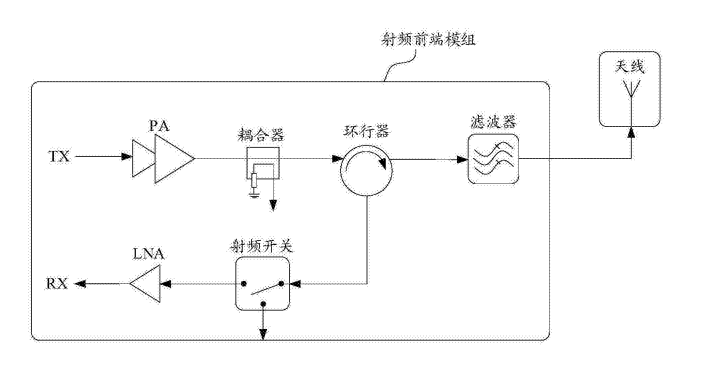

在无线通信系统中，射频前端是信号发射与接收的 “核心枢纽”，包含发射链路的功率放大器、耦合器、环形器，接收链路的低噪声放大器（LNA）、射频开关等关键器件。
随着通信速率和通道数提升，这种传统方案的弊端愈发明显：
分立器件多：PA、环形器、滤波器等各自独立，需焊接在电路板上，零件数量多、装配复杂； 集成度不足：多通道场景下，分立器件占板面积巨大，制约设备小型化（如基站 RRU、终端设备）； 信号损耗大：器件间互连走线长，信号传输过程中损耗严重，影响通信距离和速率； 成本居高不下：分立器件的采购、装配成本高，多通道系统的成本压力尤为突出。
所以当5G Massive MIMO 向着 128 通道、512 通道升级时，传统方案的 “集成瓶颈” 已成为技术演进的关键阻碍，行业急需一种高集成、低损耗、小型化的射频前端解决方案。
专利的核心方案：环形器 “变身” 载体，器件一体化集成
华为这项专利的核心创新，是以环形器的微波铁氧体层为基础载体，一体化集成射频芯片和无源器件，形成 “All-in-One” 的射频前端组件，彻底打破传统分立布局的局限。

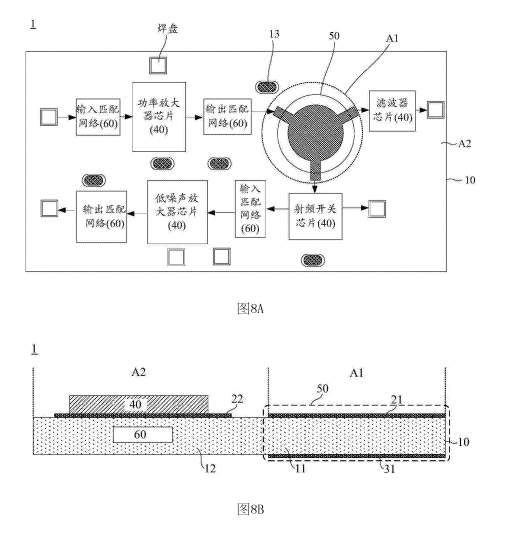

1. 组件核心结构：一 “板” 集成所有关键器件
射频前端组件被划分为两个区域，各司其职又紧密融合：

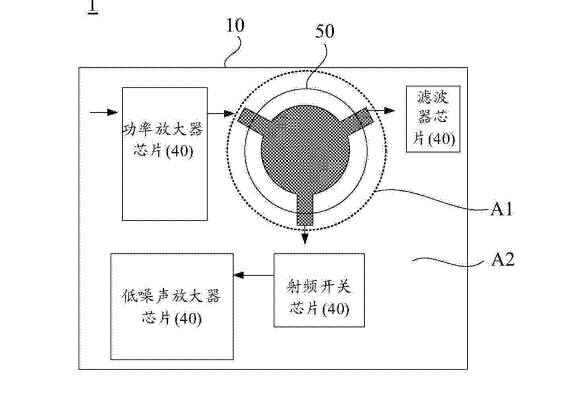

第一区（环形器区）：放置环形器，其核心部件是微波铁氧体层（一种特殊磁性材料层，保障环形器单向传输信号的功能）； 第二区（集成区）：以环形器的微波铁氧体层为延伸载体，集成射频芯片和无源器件，无需额外电路板。
其中，集成的核心器件包括：
射频芯片：功率放大器（PA）、低噪声放大器（LNA）、滤波器、双工器、射频开关等，可根据需求集成 1 个或多个，甚至全链路芯片； 无源器件：电阻、电容、电感等基础电子元件，直接集成在载体层的走线层中，无需额外焊接。
更灵活的是，射频芯片可采用裸芯片形式直接集成，省去封装占用的空间，进一步提升集成度。
2. 载体层设计：按需定制，兼顾性能与成本
为适配不同应用场景，专利提供了多种载体层设计方案，实现性能与成本的平衡：

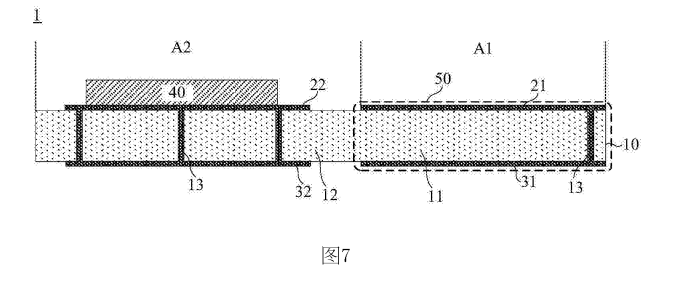

方案一：全微波铁氧体载体。载体层（包括第一区和第二区）全部采用微波铁氧体材料，信号互连损耗极低，适合对性能要求极高的场景（如基站核心射频单元）；

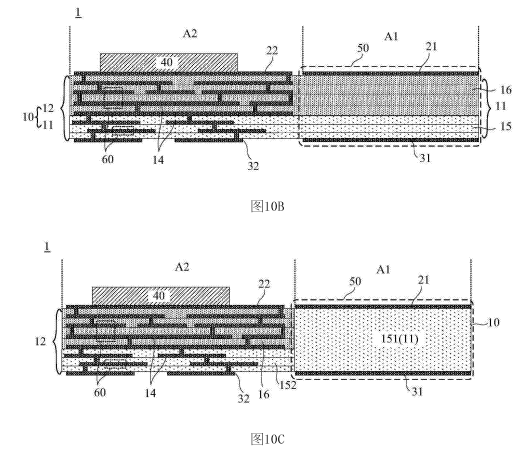

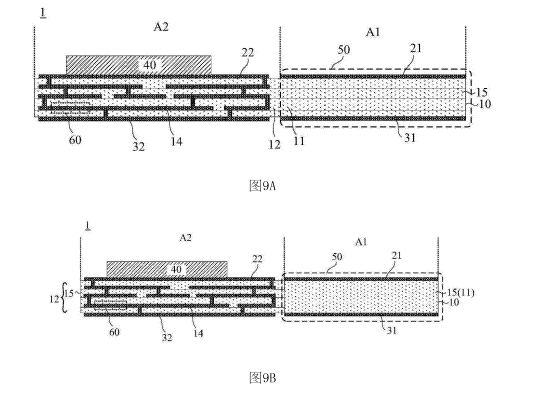

方案二：混合材料载体。第一区用微波铁氧体保障环形器性能，第二区采用 “微波铁氧体 + 非微波铁氧体” 分层设计，非微波铁氧体层可选用高介电常数材料（缩小电容体积）或高磁导率材料（缩小电感体积），兼顾小型化与低成本；

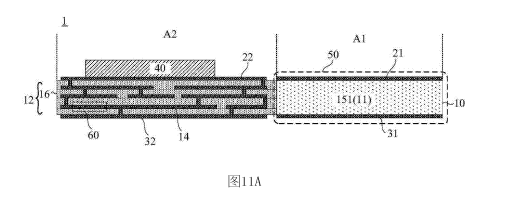

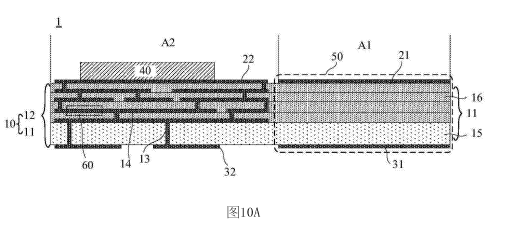

方案三：多层走线载体。载体层内置多层走线层，无源器件直接集成在走线层中，形成 “器件 - 走线 - 载体” 一体化结构，进一步缩短互连距离。
这种技术亮点：四大优势重塑射频前端性能
这项一体化集成方案不仅解决了集成困境，更带来了性能、成本、体积的全面优化，核心优势十分突出：
1. 集成度飙升，体积大减 75%
传统分立方案中，各器件分散布局，占用大量电路板空间。华为通过 “载体共享 + 器件集成”，将射频前端核心器件全部整合在环形器载体上，经仿真验证，模组占板面积较传统方案下降 75%，可轻松适配多通道系统的小型化需求。
2. 信号损耗显著降低
分立器件间的互连走线是信号损耗的主要来源之一。一体化组件中，射频芯片、无源器件与环形器直接集成，互连走线长度大幅缩短，再加上微波铁氧体材料的低损耗特性，发射链路和接收链路的损耗显著降低，通信距离和信号质量同步提升。
3. 成本直降 50%，量产优势明显
一体化设计减少了分立器件的采购、封装和装配环节，同时简化了电路板设计，单通道成本较传统方案降低 50%。对于需要数百个通道的基站设备而言，这项技术可大幅降低整体硬件成本，加速高通道通信系统的商业化落地。
4. 兼容性强，覆盖全场景需求
该组件可灵活集成不同类型的射频芯片和无源器件，适配时分双工（TDD）、频分双工（FDD）等多种通信制式，广泛应用于：
基站设备：射频拉远单元（RRU）、大规模 MIMO 单元； 终端设备：手机、平板电脑、可穿戴设备； 物联网设备：车载终端、智能传感器、无人机； 未来通信：6G 太赫兹通信、空天地一体化通信系统。
行业意义：为 5G 增强与 6G 演进筑牢基础
在通信技术向更高带宽、更低时延、更广覆盖演进的背景下，华为这项射频前端一体化技术具有里程碑意义：
1. 助力 5G 增强网络升级
当前 5G 网络正向 “5.5G”（5G-Advanced）演进，需要更大带宽和更多通道支撑万兆下行、千兆上行。华为的一体化组件可满足 128 通道、512 通道基站的集成需求，让基站在更小体积、更低功耗下实现更广覆盖和更高容量。
2. 为 6G 技术铺路
6G 通信将采用太赫兹频段，对射频前端的集成度、损耗控制提出更高要求。这项一体化集成方案可直接迁移至 6G 射频系统，解决太赫兹频段信号损耗大、器件布局紧凑的难题，加速 6G 技术的研发与落地。
3. 推动终端设备创新
对于手机、可穿戴设备等终端而言，射频前端的小型化的集成化是提升续航、缩小机身的关键。华为的一体化组件可让终端射频部分体积大幅缩减，为其他功能模块（如电池、摄像头）腾出更多空间，推动终端设备的形态创新。
作为全球通信技术的引领者，华为此次在射频前端领域的创新，再次展现了其从基础研发到技术落地的深厚积累。这项专利不仅解决了当前多通道通信的集成瓶颈，更构建了面向未来的射频技术架构，让 “万物互联” 的通信体验更高效、更经济、更可靠。
随着这项技术在基站、终端、物联网设备中的逐步落地，我们将看到更轻薄的终端产品、更高效的通信网络，以及更具性价比的 5G/6G 解决方案，通信技术的演进也将因此迈入更快车道。
