笔记摘录：AUTODYN非结构网格、求解器

非结构网格、求解器：

l 非结构化网格：

外部导入的【K文件或nastran的dat文件或mechanical导入的】，

或者结构化网格转化而来的，

不能通过IJK进行边界等的添加【可以通过group进行边界条件添加，节点通过多边形等方式添加进group中】，但是求解速度快。

一般情况下对于拉格朗日、壳、杆用非结构化网格（导入或由结构化转化而来）；

l 欧拉算法只能用结构化网格【固，外部导入时，不能导入K文件或dat文件的非结构化网格，只能导入zon或ICEM的geo格式的结构化网格；然后再（part fill，然后delete part）】

l 现在的求解器大多都使用非结构化网格，结构化网格没啥特别好处

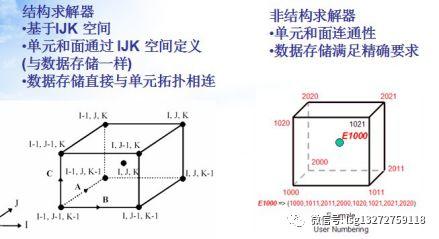

1）非结构和结构(IJK)求解器能在一个模型中使用

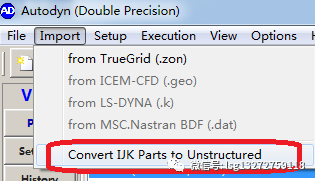

2）结构化网格能被转换成非结构化网格【见下图】

3）3D 体单元、壳单元和杆单元，可以使用非结构化求解器。

4）非结构六面体求解速度约为结构求解的两倍；

5）非结构求解需要的内存比结构求解少30%。

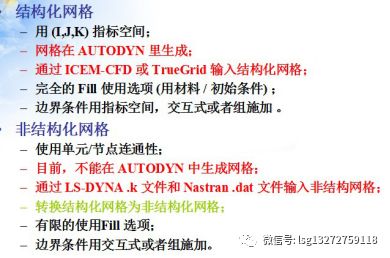

l 结构化网格：

用 (I,J,K) 指标空间；

网格在 AUTODYN 里生成的；

或者通过 ICEM-CFD 或 TrueGrid 输入结构化网格；

非结构化求解器特点：

ü 求解更快

ü 内存更小

ü 适合更多的单元类型

ü 可以方便地输入非结构网格
