这份大厂功率并联指南太实用了!原理、PCB布线、案例都有,随便看看就有收获

8月前浏览327
大家好,今天咱们聊聊功率器件的并联设计项目中单管功率不够用时,可以选用并联方案。我在英诺赛科官网找到了两份很实用的设计指南——《HV InnoGaN小功率并联设计指导》和《HV InnoGaN大功率并联设计指导》,结合自己这些年的调试经验,分享一些相关知识。

01

为什么需要考虑并联?

现在做电源产品,功率密度越做越高,就像手机一样,体积没变大,功能却越来越强。有时候单个器件确实扛不住太大的电流,这时候并联就成了很自然的选择。多个器件一起分担电流,既能降低导通损耗,又能控制温升,整体效率自然就上去了。

不过这里要提醒一句,并联可不是简单地把几个管子接在一起就行。最大的挑战就是均流问题。大家可以想象一下,几个人一起抬东西,要是有人出力多有人出力少,那个最卖力的肯定先累垮。器件并联也是同样的道理,如果几个管子开关不同步,有的早开有的晚关,损耗就会集中到某一个器件上,时间一长就可能热失控。


02

小功率并联设计

一、器件并联的关键参数分析
根据文档内容,我们需要重点关注三个关键参数:VGS(th)RDS(on)Gm

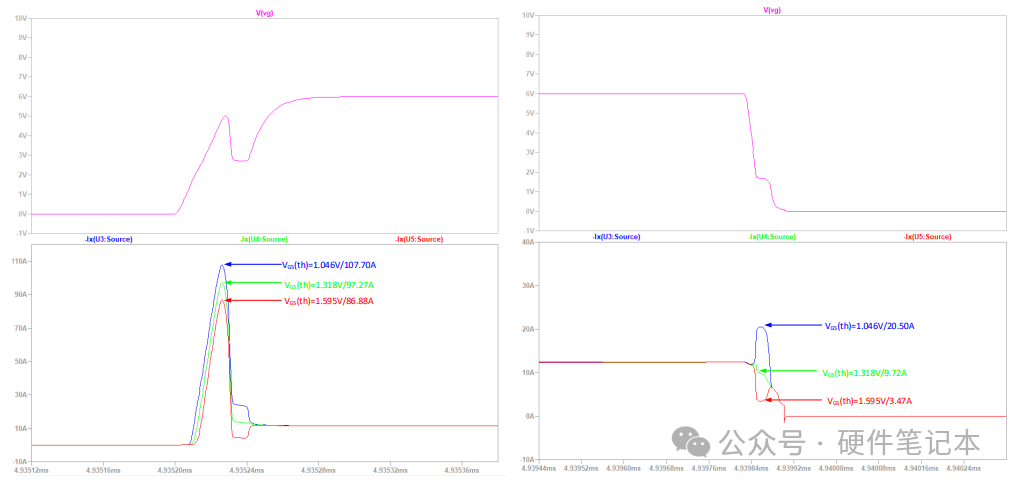

1、VGS(th) – 阈值电压

先说说VGS(th),也就是阈值电压。要确保并联管子VGS(th)一致性。
为什么呢?因为阈值电压小的管子会先开通、后关断,在开关过程中就会承担更多的电流,损耗自然也更大。而且问题会越来越严重 - 温度越高,VGS(th)还会进一步下降,形成恶性循环。这就要求我们在选型时要特别注意器件的阈值电压一致性。

2、RDS(on) – 导通电阻

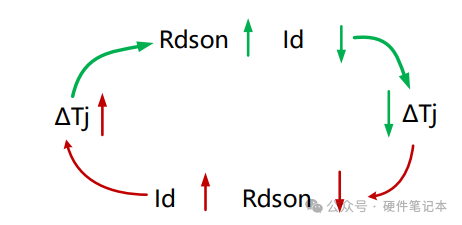

接下来是RDS(on),也就是导通电阻。这个参数有个很好的特性 - 正温度系数温度越高,电阻越大。这实际上是个自我调节机制:如果一个管子电流偏大,温度就会升高,RDS(on)随之增大,电流就会自然减小,最终系统会达到一个平衡状态。

王工点评:“RDS(on)这个特性算是管子并联的安全带,不容易出现热跑脱。

3、Gm – 跨导

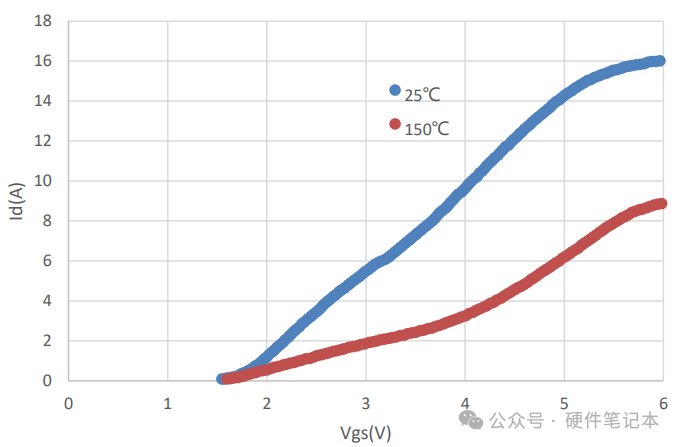

第三个参数是跨导Gm,它反映了器件对栅极电压变化的敏感程度。Gm越大,开关时电流变化越快,在并联时开关损耗也会更大。
不过好在Gm随温度升高会下降,这也是一种自我平衡的机制。
二、Layout设计技巧

王工提醒:“GaN玩的是高频,Layout的一些细节要特别注意。

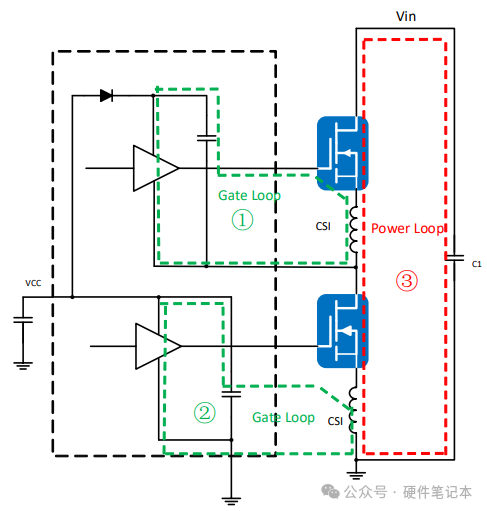

1、共源电感(CSI)

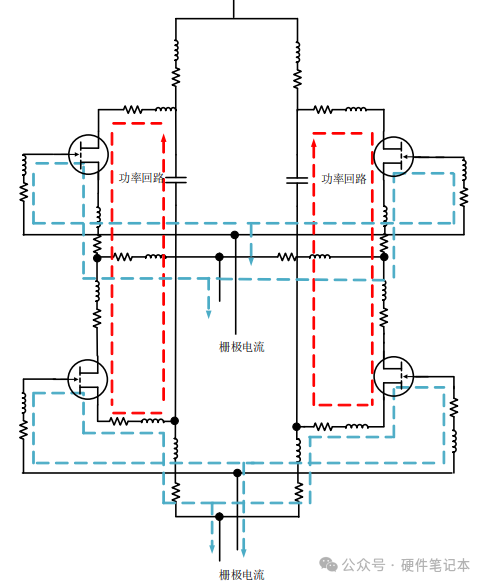

首先是共源电感的问题。CSI是驱动回路和功率回路共用的那段电感。它在开关过程中会产生反向电压,拖慢开关速度,增加损耗。我们的对策很明确:尽量缩短功率回路,驱动回路要独立走线,避免共用路径。

2、功率回路

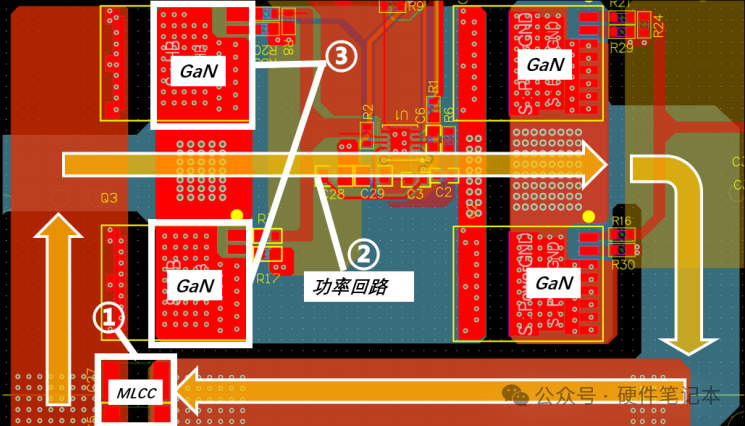

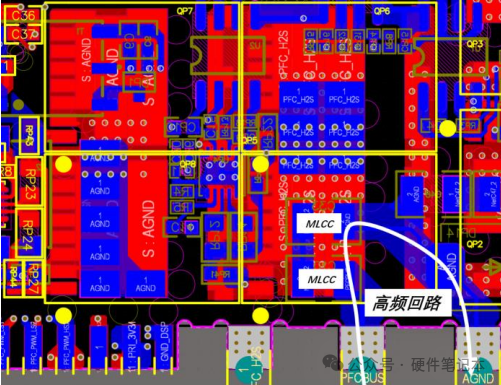

功率回路的设计也很关键。在高频应用下,寄生电感就是隐形杀手。建议大家:瓷片电容要尽量靠近GaN放置;功率回路要尽可能小,最好在第二层做回流,实现磁场自消除;并联器件的Layout必须对称,打孔数量要保持一致。

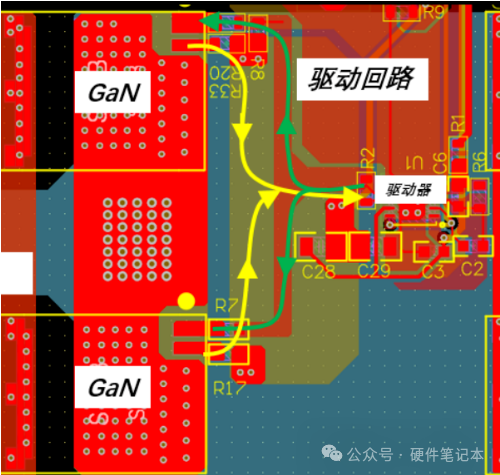

3、驱动回路

驱动回路的设计相信大家也会特别重视。驱动电阻要尽量共用,保证驱动一致性。栅极电阻要靠近Gate引脚,这样才能有效抑制振铃。建议使用开尔文接法,它能把驱动回路和功率回路分开,显著减小CSI的影响。
三、实战经验分享
文档里给出了一个很典型的小功率PFC并联案例,采用两管并联,工作在65~100kHz。这个方案通过对驱动参数的精心设计和layout布局的严格控制,实现了最优的并联效果。

王工补充:“在实际调试中,我们发现在驱动端加个小电阻(比如10~20Ω)靠近Gate,能有效抑制振铃,效果很明显。有经验的朋友可能已经用过了,还没试过的下次可以试试看。

关注公 众号:硬件笔记本

03

大功率并联设计

虽然大小功率并联的基本原理相通,但大功率应用有一些需要特别关注的地方。

两份文档都从共源电感功率回路动回路这几个核心要点出发进行阐述,这里就不赘述了,但大功率应用对细节的要求更加苛刻。

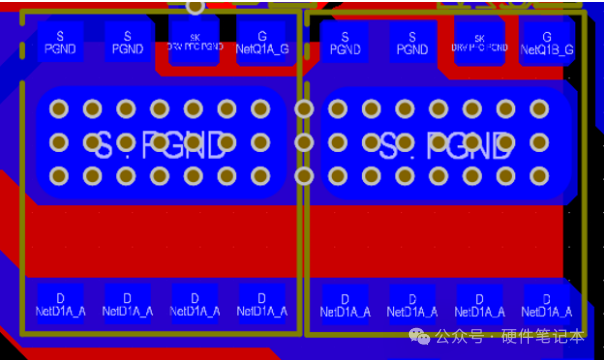

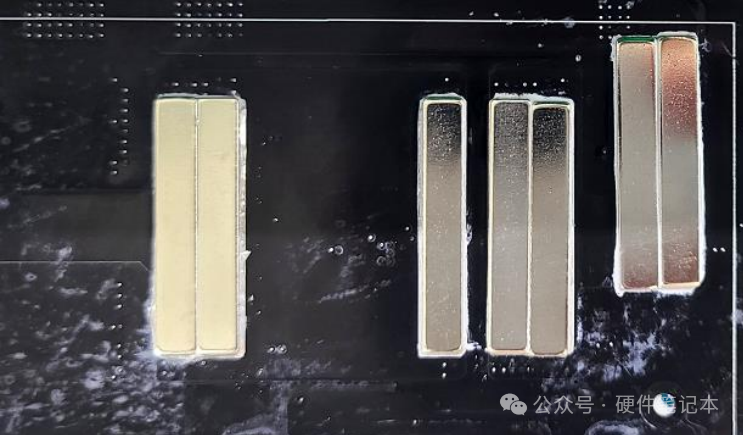

文档里有个亮点:预留汇流条位置

王工对此非常认同:“在大电流应用里,可能铜皮过电流能力不够。预先在并联器件之间留出开窗,后期需要时可以加焊或者焊上铜条,这是提升均流能力、实现热均衡的神器,成本低效果还好,特别适合大功率场景。

3kW电源的并联方案

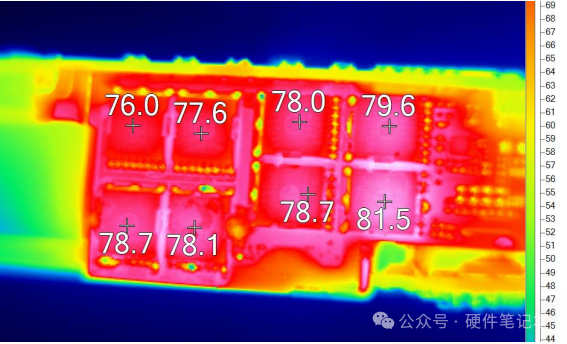

文档中分享了一个前级PFC用两颗INN650TA030AH并联的3kW电源案例。测试结果显示,两颗管子的壳温非常接近,这说明均流效果相当理想。

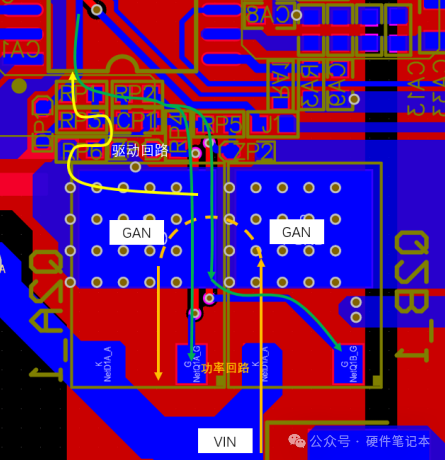

文档从实战角度分析:“这个案例成功的关键,就在于它严格遵循了上面说的Layout原则。你看它的PCB图,功率回路对称紧凑,驱动路径清晰一致。大功率设计,有时候不是方案多新奇,而是把这些基础的设计要点执行到位,系统自然就稳定了

在实际项目中,我们经常面临无法实现完美对称的情况。这时候就需要有所取舍。王工认为优先级应该是这样的:

首先,共源电感的对称性最重要,因为直接影响开关同步性;

其次,功率回路的优化,关系到系统的效率和稳定性;

最后,栅极回路的一致性,虽然也重要,但影响相对较小。
