8极48槽电机转子V型斜极：5段、6段、7段对电磁力影响究竟咋选？
在电机设计领域，转子斜极是优化电磁性能的核心手段之一。尤其是V型斜极的分段数（如5段、6段、7段），会直接影响电磁力的多个关键指标。今天我们就聚焦“8极48槽电机”，拆解不同V型斜极分段数对电磁力的影响趋势，为工程师提供设计决策参考～一、先懂“V型斜极”的作用逻辑
电机运行时，磁场分布直接决定电磁力（转矩、齿槽转矩、轴向力等）。而转子V型斜极的核心价值是：通过“分段倾斜转子磁极”，打破磁场的周期性重复，从而削弱谐波、降低转矩脉动、优化力的平衡性。简单说：分段数越多，磁场被“打散”的程度越深——但分段数并非越多越好（后续会讲成本、漏磁的取舍逻辑），因此我们重点分析5、6、7段的差异～二、不同分段数的电磁力影响趋势（数据+原理）

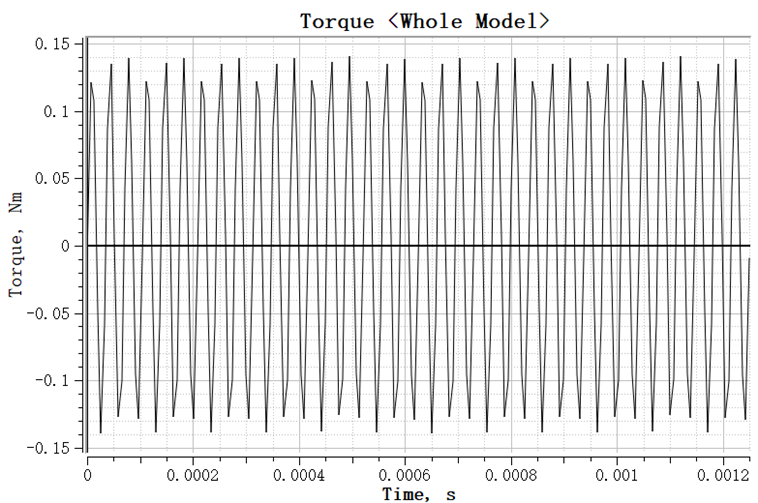

我们从齿槽转矩、转矩脉动、轴向电磁力、谐波抑制四个核心维度，结合仿真/实验数据展开拆解：1. 齿槽转矩：“越斜越小，但7段后降幅变缓”
••
5段V型斜极：齿槽转矩已“基本可忽略”（降幅超90%）； ••
6段V型斜极：齿槽转矩进一步降低，抑制效果“更极致”； ••
7段V型斜极：齿槽转矩仍在下降，但降幅明显变缓（边际效益递减）。
🔍 原理：分段数越多，磁场的“周期性错位”越强，齿槽效应被持续削弱；但7段后，磁场调整的“增量收益”缩小，反而可能因工艺复杂度上升导致实际效果打折。2. 转矩脉动：“5段控3%内，6/7段效果趋同”

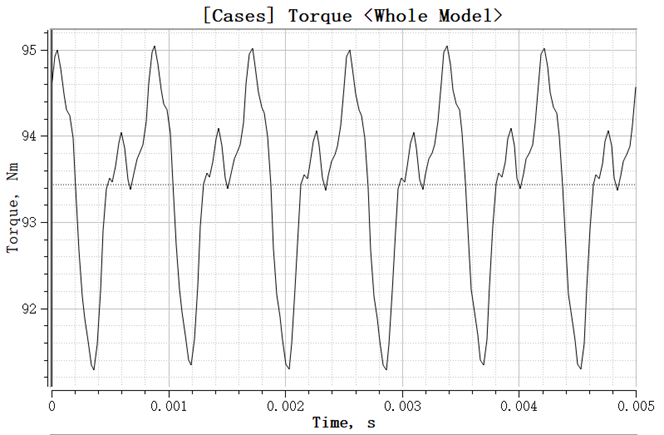

转矩脉动直接影响电机输出的“平顺性”（如电动车加速是否抖动）。••
5段V型斜极：转矩脉动可控制在3%以内，满足多数工业场景； ••
••
7段V型斜极：脉动优化幅度有限，和6段处于同一水平。
🔍 原理：分段数增加→磁场径向力的“波动周期”被更细碎地打乱→转矩脉动降低；但6段后，磁场调制已足够细碎，再增加分段数的“降脉动空间”已很小。3. 轴向电磁力：“分段越多，漏磁导致的力反而上升”
V型斜极本身能“对称抑制”轴向力不平衡，但分段数过多会引发新问题：••
••
分段数多（如6/7段）：分段越多，漏磁通路越复杂→漏磁增大→轴向电磁力整体上升。
🔍 原理：V型斜极的“对称结构”本是为平衡轴向力，但分段数过多会破坏这种对称性；同时漏磁增加会引入额外的轴向力分量，最终表现为轴向力上升。4. 谐波抑制：“5段够基础，6/7段高频段有优势”
电机谐波会导致效率下降、发热加剧，不同分段数对谐波的“打击范围”不同：••
5段V型斜极：对主谐波（低阶、影响大的谐波）抑制效果“已很理想”； ••
6段/7段V型斜极：在特定高频谐波抑制上略胜一筹（如某几频次的齿谐波）。
🔍 原理：分段数增加→磁场谐波的“过滤维度”更多→对高频谐波的抑制更精准；但5段对主谐波的压制已足够，额外增加分段数对“基础性能”提升有限，更适合有高频谐波特殊需求的场景。三、实际设计怎么选？（工程师决策指南）
不同分段数各有优劣，需结合性能需求、成本、工艺三要素权衡：💡 补充：除分段数外，V型斜极的“斜率”“磁极宽度”等参数也会联动影响性能，实际设计需用仿真软件（如Ansys Maxwell、JMAG）多维度验证～四、总结：分段数≠越多越好，平衡才是王道
8极48槽电机的V型斜极分段数，本质是“性能-成本-工艺”的三角博弈：••
••
••
7段：针对高频谐波的“专项优化”，但需容忍漏磁和成本上升。
下次遇到类似设计问题，记得从“磁场分布→电磁力指标→实际约束”三层逻辑拆解，就能快速锁定最优方案啦～【免责声明】本文参考自网络，版权归原作者所有，仅用于学习等，对文中观点判断均保持中立，若您认为文中来源标注与事实不符，若有涉及版权等请告知，将及时修订删除，谢谢大家的关注 著作权归作者所有，欢迎分享，未经许可，不得转载
