HyperStudy_将一个模型的变量链接到其他模型的输出响应研究-HS-1060
了解如何将模型的变量链接到其他模型的输出响应。
在开始之前，请将本教程中使用的模型文件从 /HS-1060/ 复 制到您的工作目录。
输入变量是三个component中每个component的厚度，通过PSHELL卡在输入模型中定义。厚度应在0.05到0.15之间;初始厚度为0.1。
一、执行研究设置
1.启动HyperStudy。
2.通过以下方式开始新研究：
a)在菜单栏中，单击File>New。
b)在功能区上，单击。
3.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。
4.转到Define Models步骤。
5.添加Parameterized File模型。

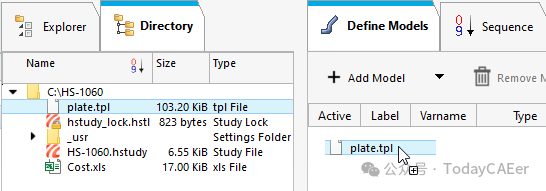

a)从目录中，将plate.tpl文件拖放到工作区中。
b)在Solver input file列中，输入plate.fem。这是HyperStudy在任何评估期间写入的求解器输入文件的名称。
c)在Solver execution script列中，选择OptiStruct（os）。
6.通过将Cost.xls文件从Directory拖放到工作区来添加Spreadsheet模型。
Resource、Solver input file和Solver input arguments字段将填充。Solver input file字段显示hst_input.hstp，这是HyperStudy在评估期间写入的求解器输入文件的名称。
Note：
创建Excel电子表格模型时，电子表格的格式必须正确。变量的值和标签可以格式化为两个连续的行或两个连续的列。变量标签应仅包含英文字符，或英文字符和数字的组合。如果没有为变量创建标签，HyperStudy将默认分配一个标签。
7.单击Import Variables。此时将打开cost.xls电子表格。

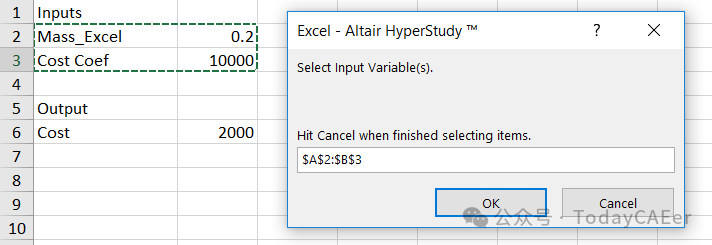

8.添加输入变量。
a)在Excel对话框中，单击Yes开始选择输入变量。
b)在电子表格中，选择包含输入变量的标签和值的单元格。
c)在Excel对话框中，单击OK。
d)单击Cancel停止选择输入变量。

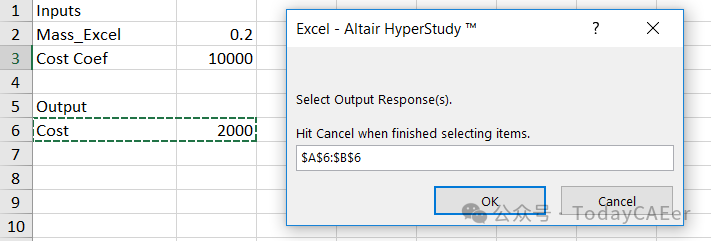

9.添加输出响应。
a)在Excel对话框中，单击Yes开始选择输出响应。
b)在电子表格中，选择包含输出响应的标签和值的单元格。
c)在Excel对话框中，单击OK。
d)单击Cancel停止选择输出响应。两个输入变量和一个输出响应是从cost.xls电子表格导入的。
10.转到Define Input Variables步骤。
11.查看输入变量的上限和下限范围。
二、执行试运行
1.转到Test Models步骤。
2.单击Run Define。在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1目录包含输入文件，该文件是试运行的结果。
三、创建和评估输出响应
在此步骤中，您将创建输出响应Mass和Displacement。
1.转到Define Output Responses步骤。
2.创建Mass output响应。

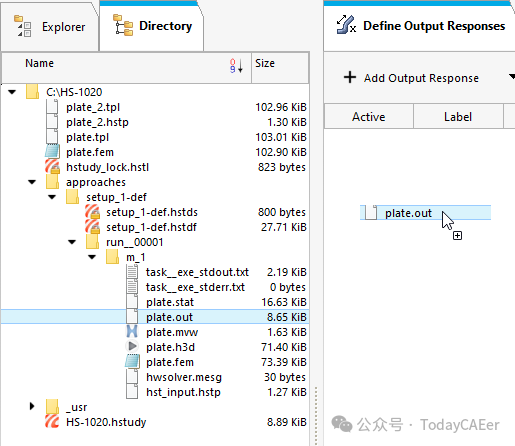

a)从目录中，将位于approaches/setup_1-def/run__00001/m_1中的plate.out文件拖放到工作区中。
b)在File Assistant对话框中，将Reading技术设置为Altair® HyperWorks®，然后单击Next。
c)选择Single Item in a Time Series，然后单击Next。

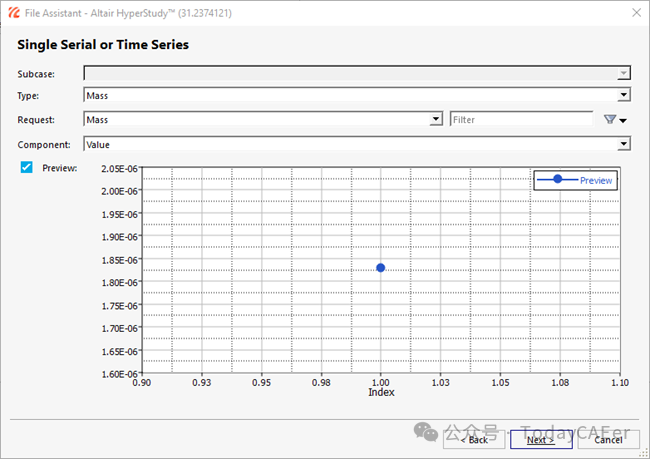

d)定义以下选项，然后单击Next。
I 将Type设置为Mass。
II 将Request设置为Mass。
III 将Component设置为Value。

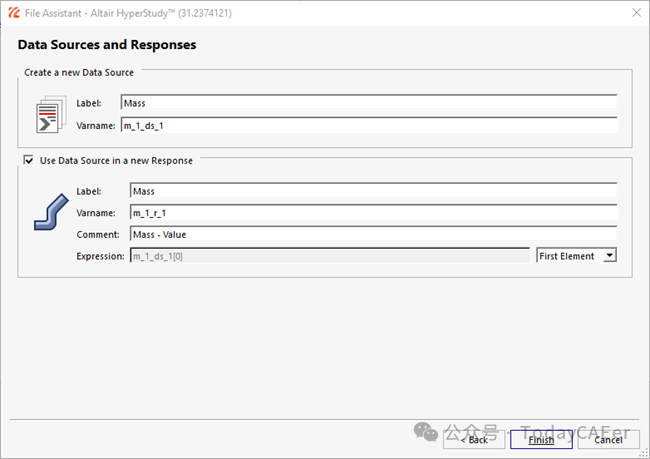

e)将输出响应标记为Mass。
f)将表达式设置为First Element。
Note：因为这个数据源中只有一个值，所以[0]输入到m_1_ds_1之后，从而选择数据源中的第一个（也是唯一一个）条目。
g)单击Finish。
3.Mass output响应显示在工作区中。
4.创建Displacement输出响应。
a)从目录中，将位于approaches/setup_1-def/run__00001/m_1中的plate.h3d文件拖放到工作区中。
b)在File Assistant对话框中，将Reading技术设置为Altair® HyperWorks®，然后单击Next。
c)选择Single Item in a Time Series，然后单击Next。
d)定义以下选项，然后单击Next。
I 将Subcase设置为Subcase 1（Load）。
II 将Type设置为Displacement（Grids）。
III 将Request设置为N298。
IV 将Component设置为MAG。
e)标记输出响应Displacement。
f)将表达式设置为First Element。
g)单击Finish。
Displacement输出响应将添加到工作区域。
5.单击Evaluate以提取响应值。
四、将输入变量链接到输出响应
在此步骤中Mass_Excel Model 2的输入变量链接到Model 1的质量输出响应。
1.在Explorer中，单击Define Input Variables。
2.单击Links选项卡。
3.在输入变量Mass_Excel的Expression列中，单击。
4.在Expression Builder中，单击Output Responses选项卡。
5.选择输出响应Mass。
6.单击Insert varname。表达式m_1_r_1将显示在Evaluate Expression字段中。
7.单击OK。

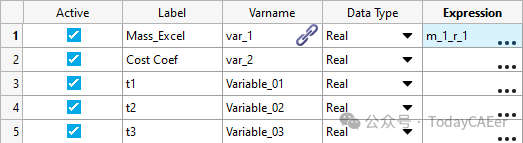

模型2的输入变量Mass_Excel现在与模型1的输出响应质量相关联。
8.执行系统边界检查并验证输入变量Mass_Excel是否等于输出响应Mass。
a)在Explorer中，右键单击并从上下文菜单中选择Add。
b)在Add对话框中，选择Basic，然后单击OK。
c)转到Basic 1>Specifications步骤。
d)在工作区中，将Mode设置为System Bounds Check。
e)单击Apply。
f)转到Evaluate步骤。
g)单击Evaluate Tasks。
h)单击Evaluation Data选项卡，并验证输入变量Mass_Excel是否等于输出响应Mass。
