HyperStudy_进行外部Rosenbrock函数最小化研究
了解如何使用Compose或Python优化2D Rosenbrock functions。
在开始之前，请将本教程中使用的模型文件从/HS-1050/ 复 制到您的工作目录。
本教程定义了两个输入变量，分别标记为x和y。
优化的目标是最小化f（x，y）= 100*（y-x^2）^2 +（1-x）^2。x和y的范围设置为[-2 ; -2]，起点为[-1 ; -1]。
一、执行研究设置
1.启动HyperStudy。
2.通过以下方式开始新研究：
a)在菜单栏中，单击File>New。
b)在功能区上，单击。
3.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。
4.转到Define Models步骤。
5.添加Parameterized File模型。

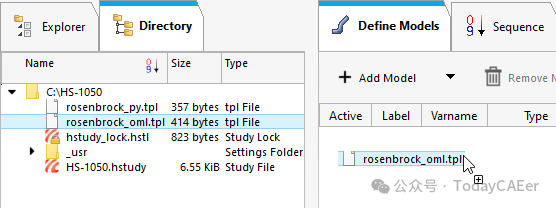

a)从Directory中，将相应的.tpl文件拖放到工作区中。
i.如果您使用的是Python，请使用rosenbrock_py.tpl文件。
ii.如果您使用的是Compose，请使用rosenbrock_oml.tpl文件。
b)在Solver input file列中，输入HyperStudy在任何评估期间写入的求解器输入文件的名称。
i.如果您使用的是Python，请输入rosenbrock.py。
ii.如果您使用的是Compose，请输入rosenbrock.oml。
c)在Solver execution script列中，相应地选择Python（py）或Compose（oml）。
Note：如果你把Compose作为HyperWorks套件的一部分来使用，那么HyperStudy应该会自动指向正确的.bat文件。如果您将Compose作为单独的安装，则在Register Solver Script步骤中，您应该指向Compose_batch.bat。
d)如果您使用Compose作为规划求解执行脚本，请在Solver input arguments列中输入-f infront ${file}。
Note：对于在Linux上运行的求解器脚本，请在Solver input arguments列中输入-f ${file} -nobg以确保Compose批处理模式在前台运行，而不是在后台运行。
6.单击Import Variables。从.tpl文件导入两个输入变量。
7.转到Define Input Variables步骤。
8.将Input Variable的下限、初始和上限更改为图2中指示的值。
二、执行试运行
1.转到Test Models步骤。
2.单击Run Define。在study Directory中创建approaches/setup_1-def/ 目录。approaches/setup_1-def/run__00001/m_1目录包含输入文件，该文件是试运行的结果。
三、创建和评估输出响应
在此步骤中，您将创建一个输出响应。
1.转到Define Output Responses步骤。
2.从目录中，将位于approaches/setup_1-def/run__00001/m_1目录中的rosenbrock.res文件拖放到工作区中。
3.在File Assistant对话框中，将Reading技术设置为Altair® HyperWorks®，然后单击Next。
4.选择Single Item in a Time Series，然后单击Next。

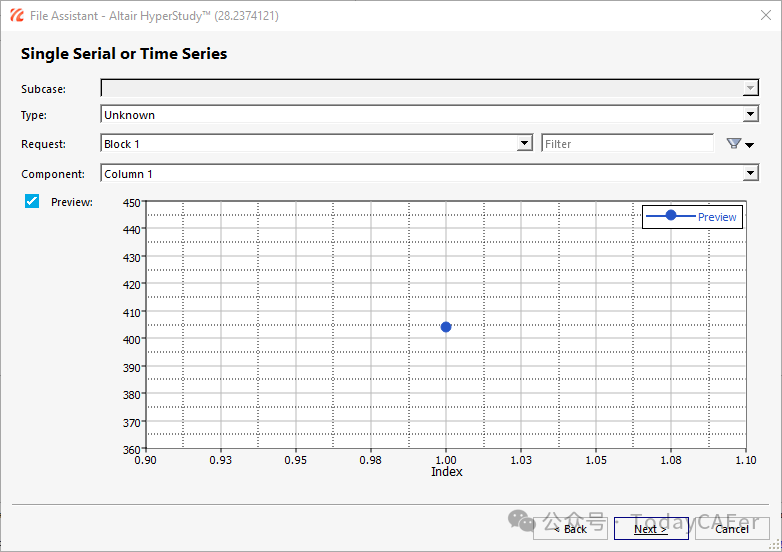

5.定义以下选项，然后单击Next。
a)将Type设置为Unknown。
b)将Request设置为Block 1。
c)将Component设置为Column 1。

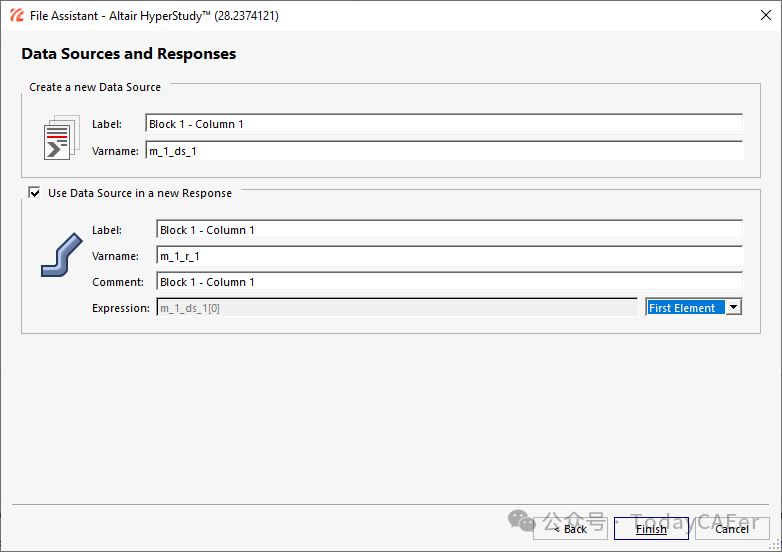

6.Optional：输入数据源和输出响应的标签。
7.将表达式设置为First Element。表达式更改为m_1_ds_1[0]。
8.单击Finish。
Output response 1将添加到工作区。
9.单击Evaluate。表达式m_1_ds_1[0] 的值应为404.0。
四、运行优化
1.添加优化。
a)在Explorer中，右键单击并从上下文菜单中选择Add。
b)在Add对话框中，选择Optimization。
c)对于Definition from，选择一种方法，然后单击OK。
2.转到Optimization>Definition>Define Output Responses步骤。
3.单击Objectives/Constraints - Goals选项卡。
4.将目标添加到Responses 1。
a)单击Add Goal。
b)在Type列中，选择Minimize。
5.转到Optimization>Specifications步骤。
6.在工作区中，将Mode设置为Adaptive Response Surface Method（ARSM）。
Note：只启用对问题表述有效的方法。
7.单击Apply。
8.转到Evaluate步骤。
9.单击Evaluate Tasks。

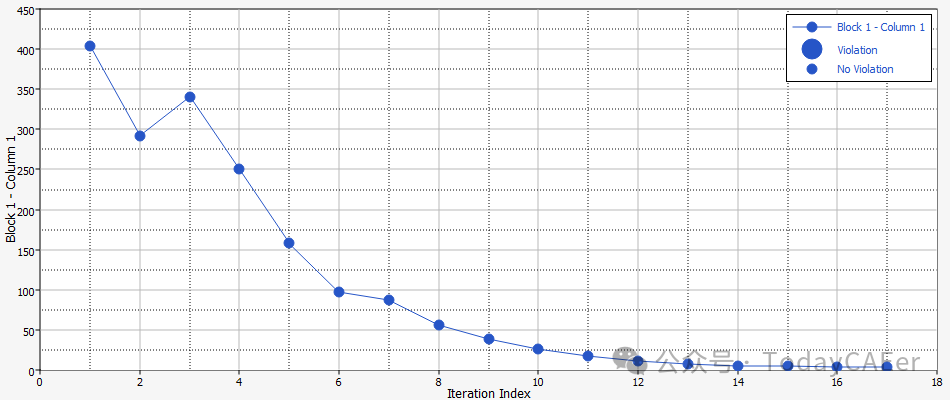

10.Optional：点击Iteration Plot选项卡以监控优化进度。
迭代历程记录显示objective值显著减少。Rosenbrock functions有一个全局最小值，任何优化器都很难找到，因为它在真正最优区域是平坦的，并且ARSM没有找到（x，y）=（1,1） 的理论解。
