案例：利用Ansys Motion进行机械臂轨迹规划，逆动力学建模方法介绍
1. 什么是逆动力学？
核心概念：逆动力学是“从果推因”的过程。在机器人学中，这个“果”是机械臂末端的期望运动轨迹（包括位置、速度、加速度），而这个“因”则是驱动机械臂各关节运动所需的力矩或力。
一个生动的比喻：如果把机械臂的控制比作驾驶汽车。
正运动学：我知道方向盘打了多少，油门踩了多深（输入），我能计算出车子会走出一条什么样的轨迹（输出）。
逆运动学：我知道我要走一条特定的S形弯道（轨迹），我需要反算出在每个时刻方向盘应该转多少度（关节角度）。
逆动力学：在逆运动学的基础上，我还要考虑车的重量、速度变化、地面摩擦，从而计算出我到底需要使多大的劲来转动方向盘，踩多深的油门和刹车（关节力矩）。逆动力学是运动控制的“力量之源”。
为什么它至关重要？
实现精确模型预测控制：提前计算所需力矩，实现前馈控制，大幅提升跟踪精度和动态响应。
机械结构优化与选型：基于峰值力矩和连续力矩，为电机、减速器等关键部件的选型提供数据支撑。
能耗评估与热管理：计算功耗，优化能效，设计散热方案。
验证轨迹可行性：判断规划的轨迹是否超出电机扭矩极限，避免失控。
2. 逆动力学的原理与方法
其物理基础是牛顿-欧拉方程或拉格朗日方程，通过建立系统的动力学模型来实现。
牛顿-欧拉法：
思想：从机械臂的末端或基座开始，通过力/力矩的递推，计算每个连杆的受力情况。
过程：通常分为两步：
特点：计算效率高，常用于实时控制。
向外递推：从基座到末端，根据关节加速度计算各连杆的线加速度和角加速度。
向内递推：从末端到基座，根据连杆的惯性力和外力，计算各关节所需的驱动力矩。
拉格朗日法：
思想：基于系统的能量（动能和势能）来建立动力学方程。通过拉格朗日函数对广义坐标和时间的微分，直接得到系统的动力学方程。
特点：推导过程系统化，方程形式规范，但计算量可能较大。
手动推导的挑战：对于复杂的多自由度机械臂，手动推导动力学方程极其繁琐且容易出错。这正是我们引入 Ansys Motion 这类专业软件的原因——它能够自动完成这些复杂的计算。
3. 轨迹规划的分类与方法
轨迹规划是逆动力学分析的前提，它为逆动力学提供了清晰的“输入”。
按空间分类：
关节空间轨迹规划：直接在机械臂的关节角度空间中进行规划。方法简单，计算量小，不会发生奇异，但末端执行器的路径不确定。
笛卡尔空间轨迹规划：在末端执行器的操作空间（三维空间）中进行规划。可以精确控制末端的路径，但需要实时进行逆运动学解算，可能遇到奇异性问题。
常见的轨迹规划方法：
梯形速度曲线：运动过程分为匀加速、匀速、匀减速三个阶段。轨迹简单，但加速度不连续，可能引起冲击。
S型速度曲线：在梯形曲线的基础上，对加速度也进行了平滑处理，使得加加速度（Jerk）连续。运动更加平滑，能有效减少振动和磨损，是现代高性能运动控制的标配。
点到点规划：
多项式插值：使用三次、五次或更高次的多项式函数来连接路径点。通过设定边界条件（如起点的位置/速度，终点的位置/速度等），可以生成非常平滑的轨迹。五次多项式可以同时约束位置、速度和加速度。
样条曲线：当路径点较多时，使用样条曲线（如B样条、NURBS）可以生成一条通过所有路径点且高阶连续的光滑轨迹，非常适合复杂的轨迹任务。
分割线------
3.Ansys Motion机械臂轨迹规划与逆向动力学建模流程
好了，前面部分简单介绍了相关机器人轨迹规划，正，逆向动力学的基础概率，这些大家在网上都可以找到更详细的介绍，这里就不多赘述。

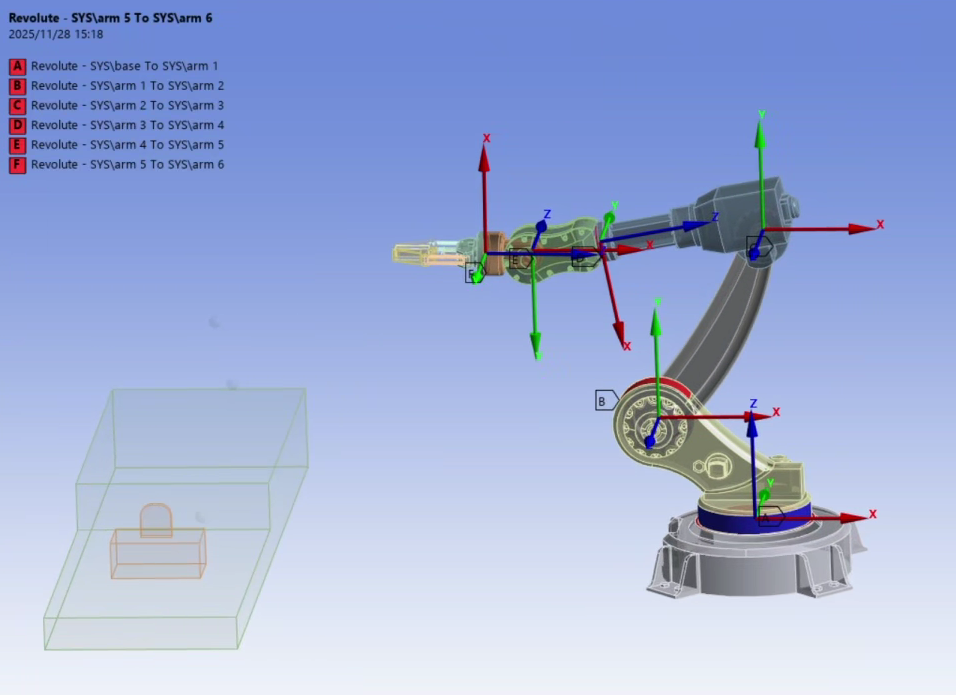

下面以6轴机器人为例，介绍如何在WB motion前处理界面中实现机器人末端轨迹规划和逆动力学建模的方法。

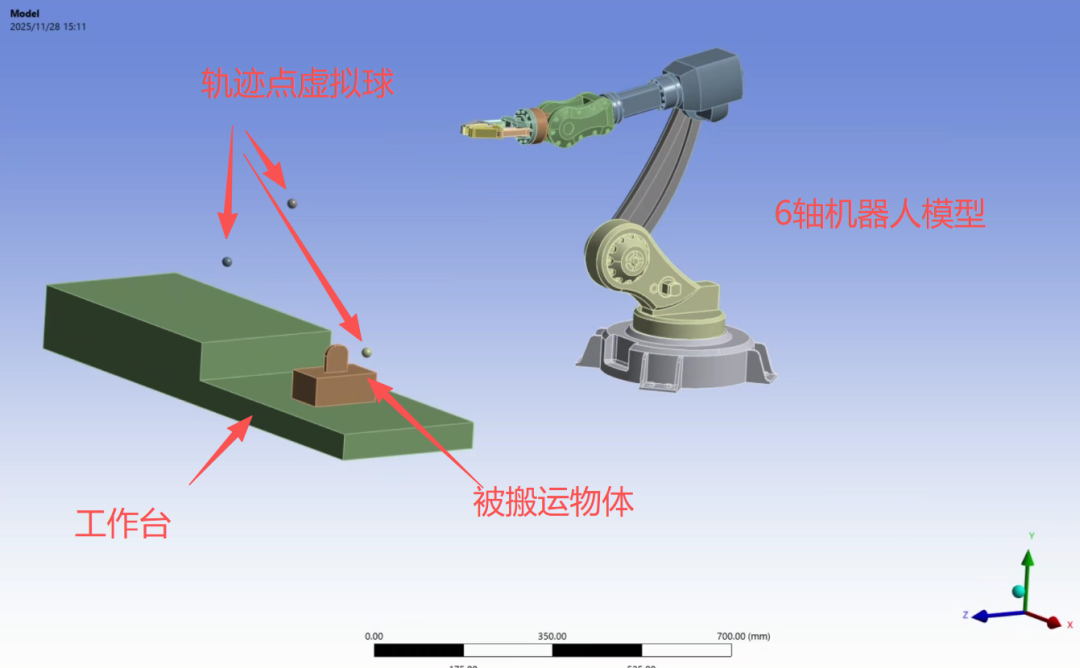

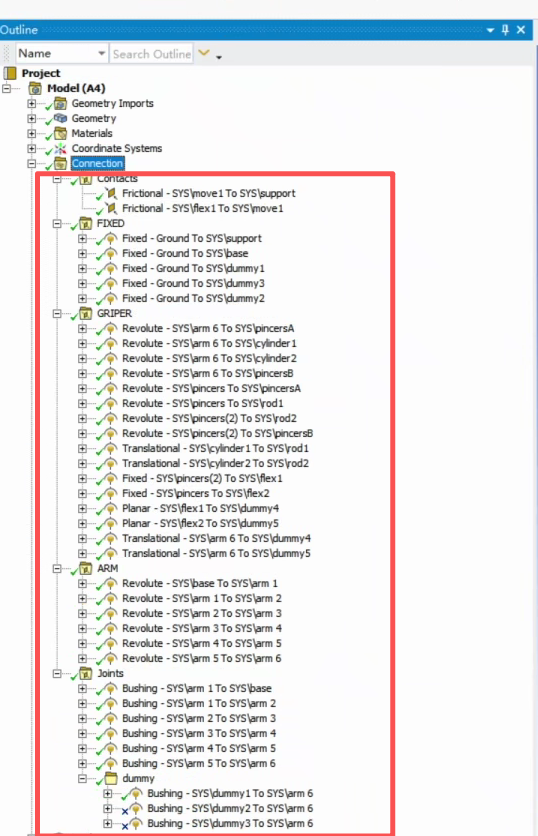

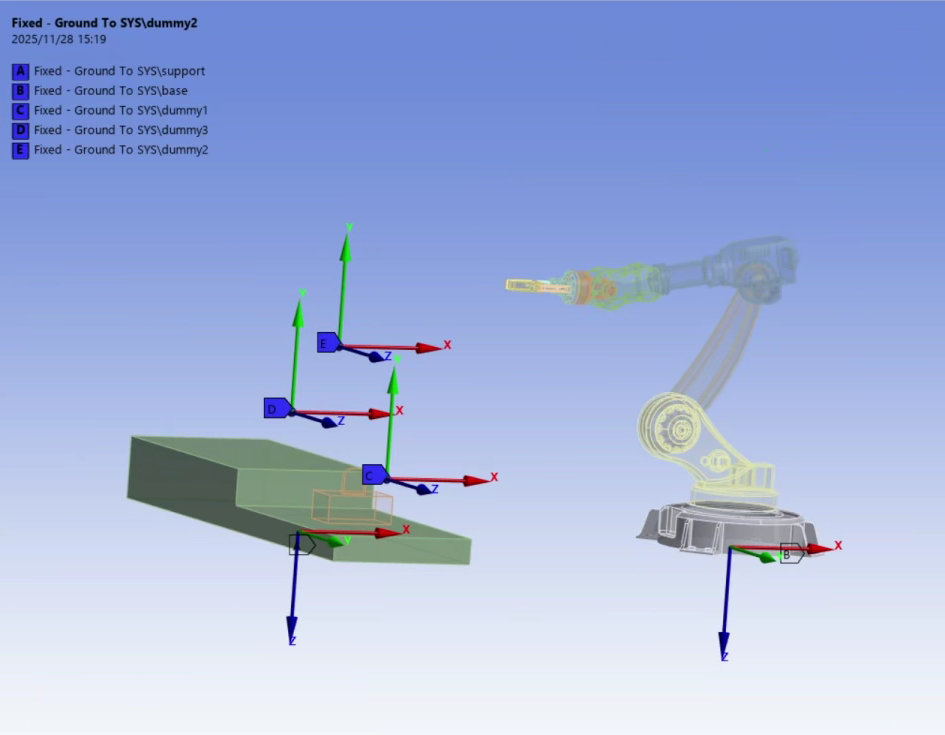

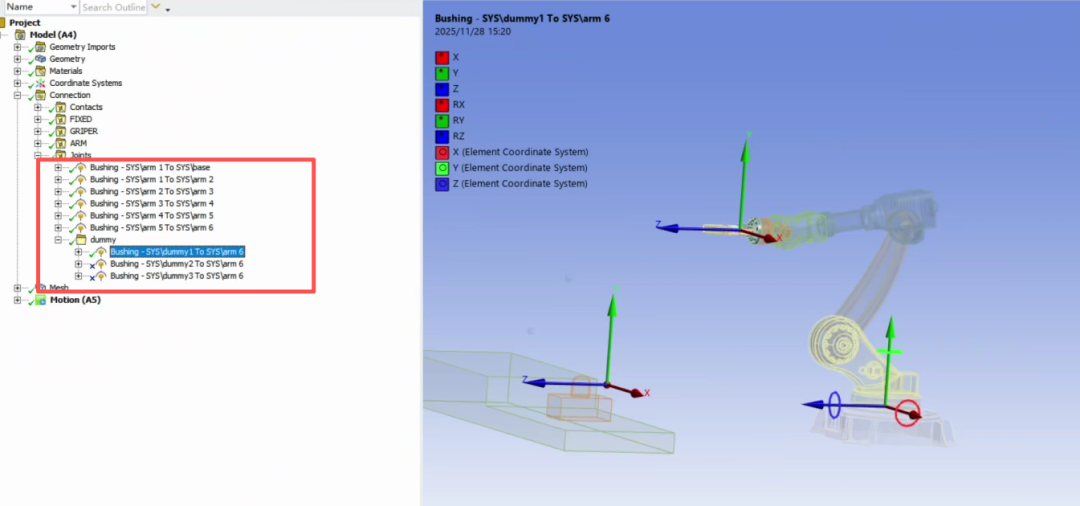

3.1 几何模型建立与导入

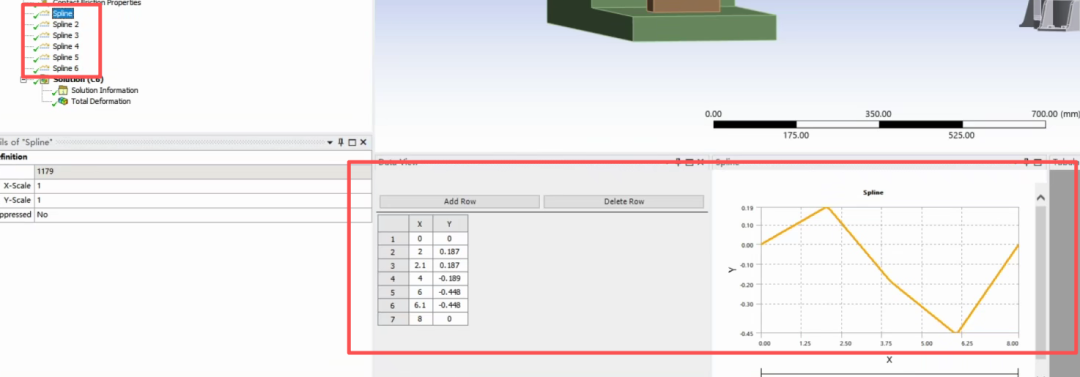

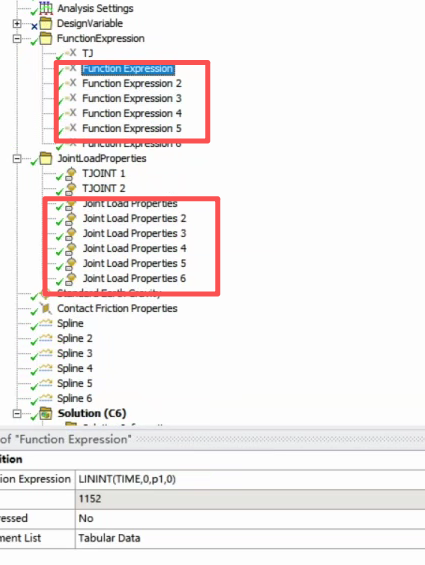

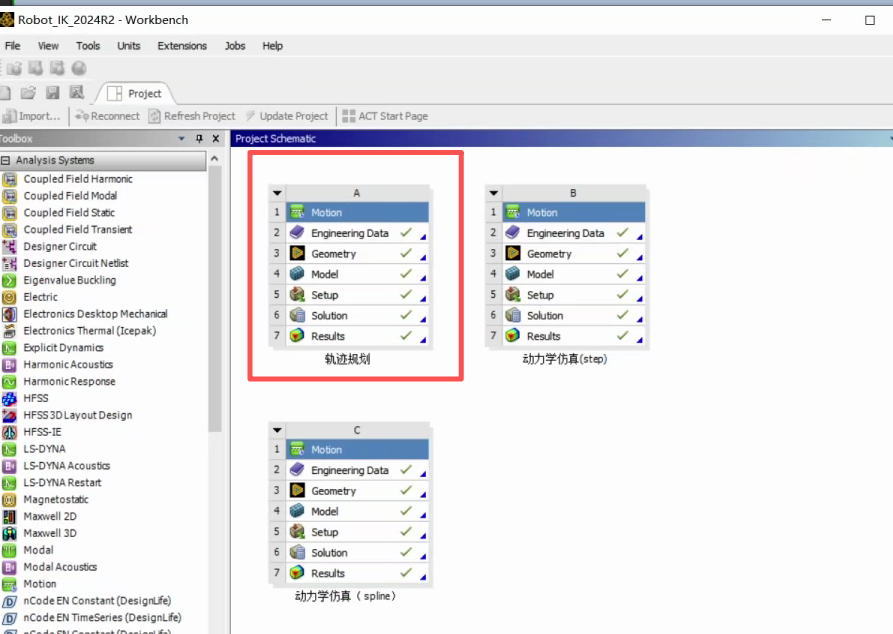

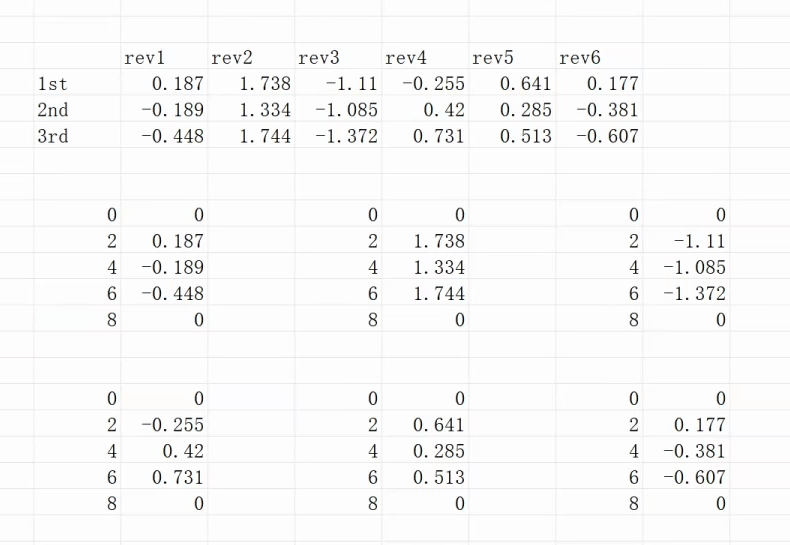

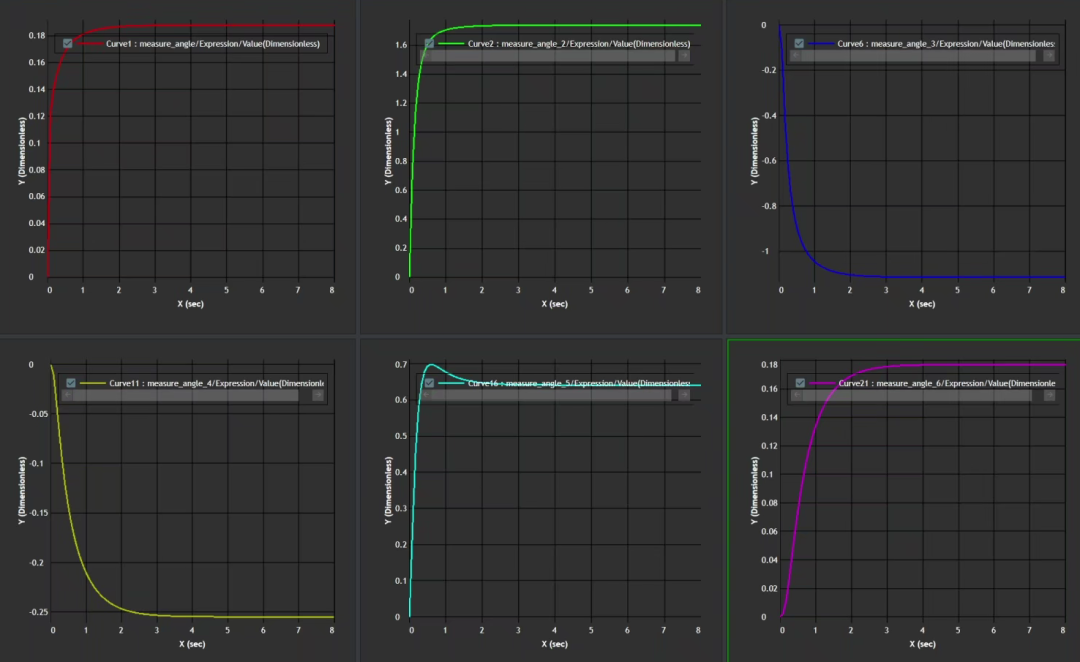

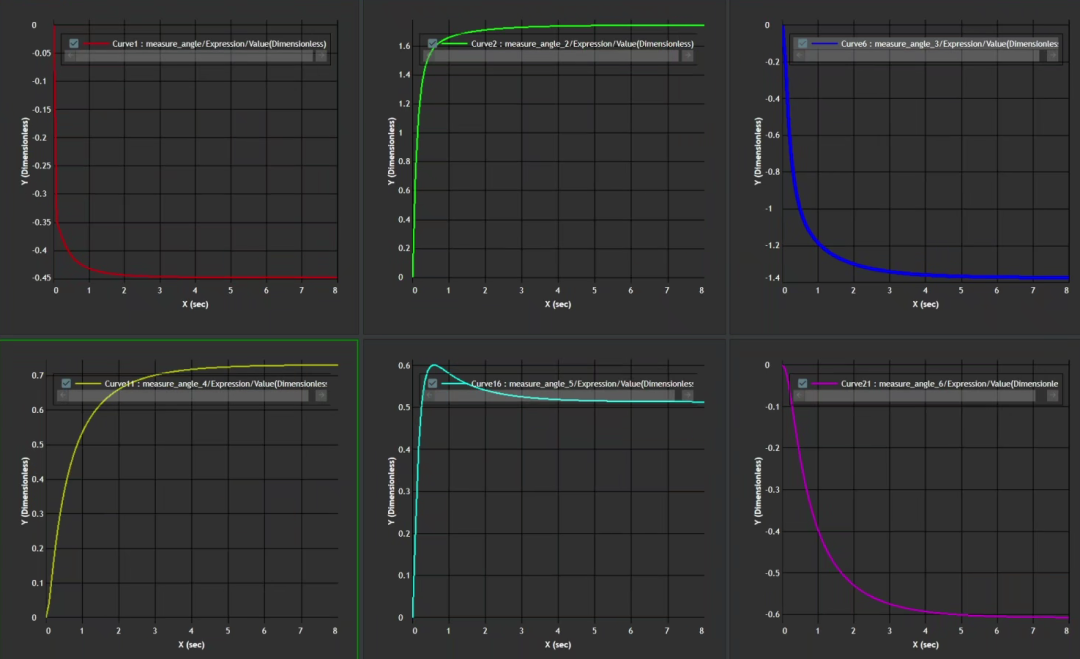

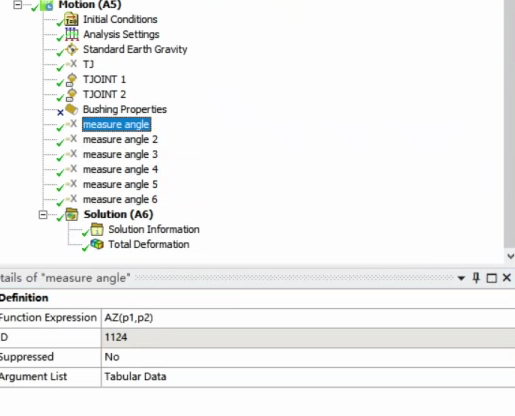

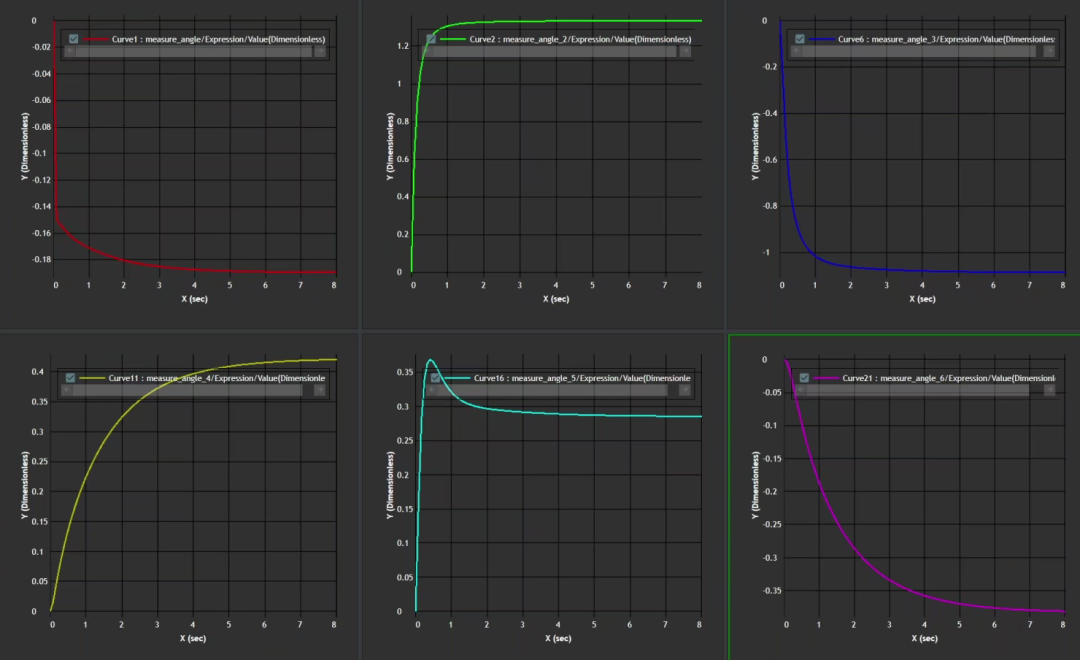

这里要做轨迹规划，和得到关节驱动数据后的正向动力学分析，在正向求解，这里我分别用STEP函数和LININT插值函数来定义驱动，所以一共拉了三个project。
