移相器的原理及工程应用
移相器的原理及工程应用
1. 引言
移相器（Phase Shifter）是一种能够改变电磁波传播相位的微波器件，在相控阵雷达、通信系统、电子对抗等设备中扮演着不可或缺的角色。随着现代电子系统向高频化、智能化方向发展，移相器技术已成为决定系统性能的关键环节。本文将从基本原理出发，深入分析各类移相器的实现机制及其工程化应用特点。
2. 基本原理与核心参数
2.1 传输线理论基础
在传输线中，传播常数γ是一个复数，包含衰减常数α（实部，单位Np/m）和相位常数β（虚部，单位rad/m）。相位常数β描述了信号沿线传播时的相位变化率，距离发送端x处的电压相位偏移量为βx。

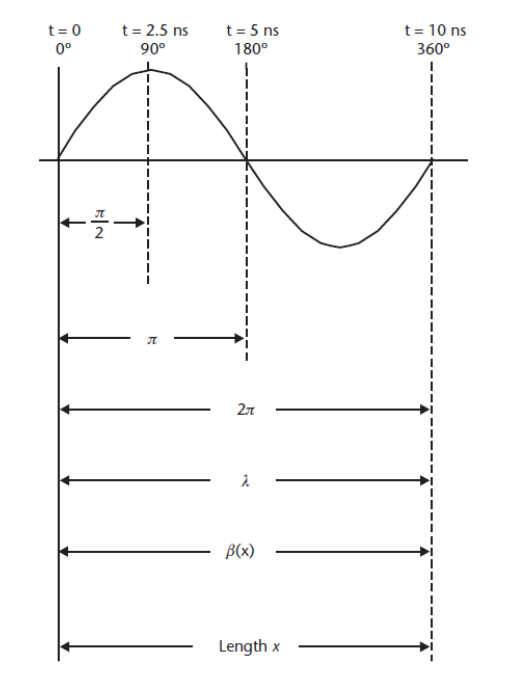

相移与延迟的等效关系：360°相移对应一个完整波长λ，满足基本关系式： λ=2π/β
由此可得相移量与传播延迟的换算关系： 时间延迟=相移(°)/360×频率(Hz)
对于微带线结构，相速与延迟受线宽和介质高度影响，这是其与带状线的根本区别。
2.2 关键性能指标
工程应用中需重点关注以下参数：
频率范围与带宽：决定适用场景
总相移范围Δφ：通常需覆盖0-360°
插入损耗：直接影响系统噪声系数
开关速度：数字移相器的关键指标
功率容量：尤其在大功率雷达系统中
相位精度与分辨率：决定波束指向精度
回波损耗：保证系统匹配特性

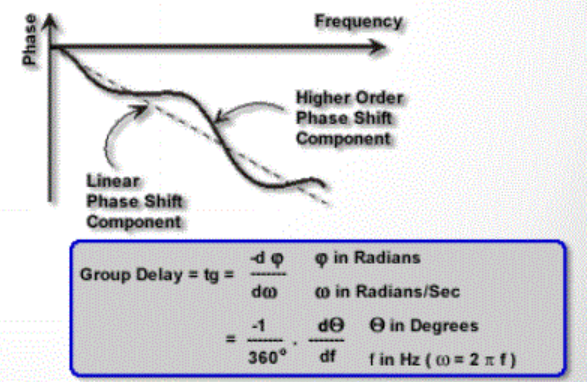

群延迟概念描述了窄带信号通过电路时的平均延迟，其与相位变化率直接相关：
3. 技术实现原理
3.1 模拟移相器
模拟移相器通过连续可调元件实现相移量的连续变化，具有无限分辨率的优势。
变容二极管方案：反向偏置的变容管提供电压依赖的结电容，作为可变电抗元件改变传输线电长度。该方案相移范围大、响应速度快，但存在精度较低、带宽窄、功率容量小（<1W）的局限。
正交耦合反射型：基于90°耦合器将信号分为两路，经可变电抗负载反射后合成。当负载为纯电抗时（从短路到开路），反射系数相位连续变化，从而实现0-180°相移。通过谐振电路扩展，理论上可达360°范围。其突出优点是输入/输出匹配不随负载变化，天然具备阻抗隔离特性。
3.2 数字移相器：开关线型技术
数字移相器通过离散状态切换实现二进制加权相移，是当前工程应用的主流方案。
基本工作原理：采用开关选择不同长度的传输路径，利用延迟差ΔL产生相移： Δϕ=2π⋅ΔL/λ
其中λ为导波波长。当路径差为λ/2时可获得180°相移。值得注意的是，相移量具有近似线性的频率响应，适合宽带应用。
实现拓扑：

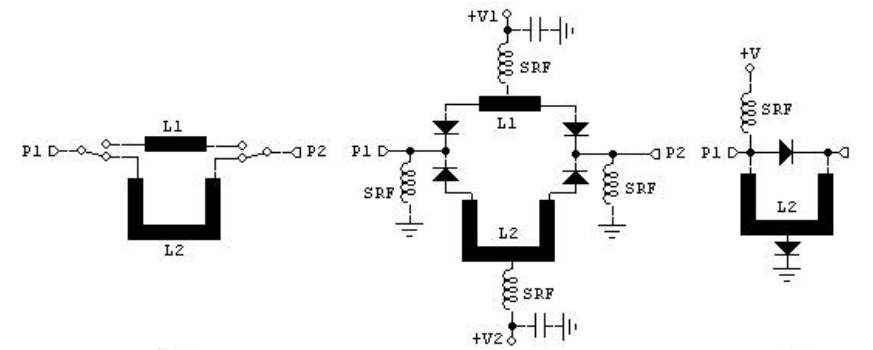

SPDT开关型：使用单刀双掷开关切换参考线与延迟线，隔离度需>20dB以避免相位误差
PIN二极管型：用PIN管实现开关功能，正向电阻约1Ω，反向电阻达10kΩ。采用正负偏压控制可同步实现导通路径二极管正偏、截止路径反偏，提升隔离度并
简化电源设计

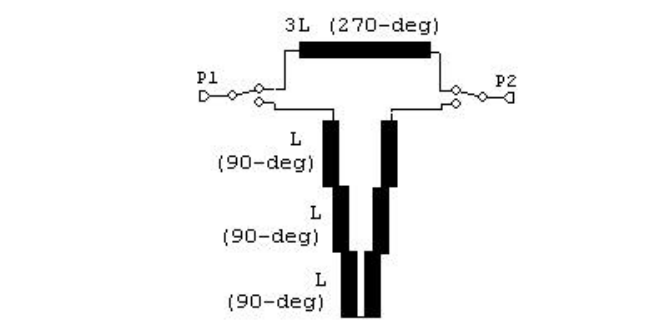

Schiffman宽带结构：采用λ/4耦合线与3λ/4参考线的相位差，可在宽频带内获得平坦的90°相移。多节级联设计可进一步拓展带宽至多个倍频程。
集总元件方案：在HF-UHF频段，可用LC网络替代分布式传输线。低通-高通网络组合可实现180°相移，且高频段响应平坦，克服了分布参数结构的尺寸限制。
3.3 多位数字移相器

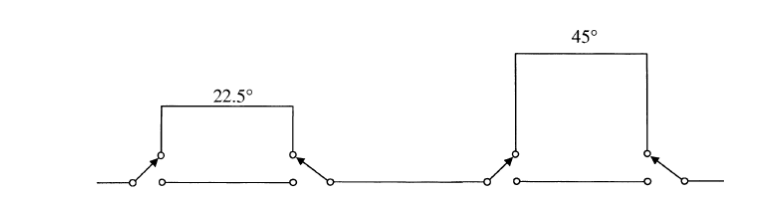

通过二进制加权级联实现全范围高精度相移：

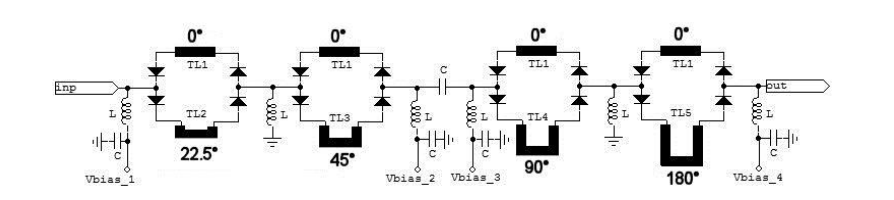

相位状态按二进制组合，例如4位移相器可产生0°、22.5°、45°...337.5°共16个状态。位数增加可减小量化误差，但代价是复杂度提升和插入损耗增大。
延迟线优化：实际设计中，各延迟线长度并非严格递增，而是通过电磁仿真优化，在相位一致性和路径损耗间取得最佳平衡。
3.4 其他特殊结构
分布式移相器：沿传输线周期加载可调电抗（如变容管、MEMS电容），改变相速实现连续调相。挑战在于调谐过程中阻抗匹配的保持。
铁氧体移相器：基于磁化铁氧体的非互易特性，通过驱动电流改变偏置磁场，实现-180°至+180°相移。可工作于模拟模式（连续调磁）或数字锁存模式（脉冲置位），但需解决重置问题（非互易特性）。
4. 工程应用
4.1 相控阵天线系统

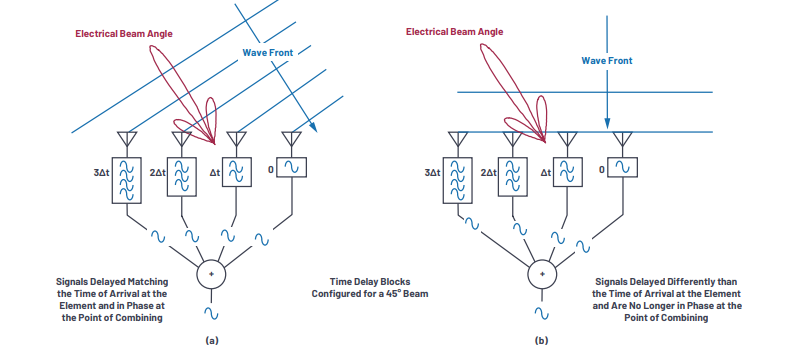

移相器最重要的应用是相控阵天子的电扫描波束控制。通过为每个辐射单元施加精确相位差，使合成波束指向特定方向θ，无需机械转动即可实现快速空域覆盖。
关键技术要求：
相位稳定性：相移不随频率变化，确保宽带信号波束指向一致性
快速切换：支持微秒级波束捷变，满足多目标跟踪需求
低插入损耗：降低阵列增益损失
高功率容量：适应雷达发射机大功率输出

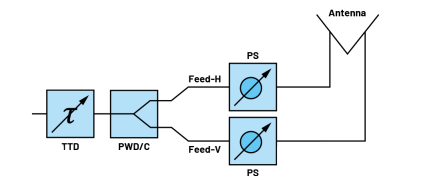

波束形成网络：结合幅度加权控制，可同时实现低旁瓣、高增益或多波束成形。现代有源相控阵普遍采用T/R组件集成移相器，形成发射/接收分布式架构。
4.2 矢量调制应用
矢量调制器利用多路正交信号的幅度加权合成实现360°相位控制。典型结构包括：

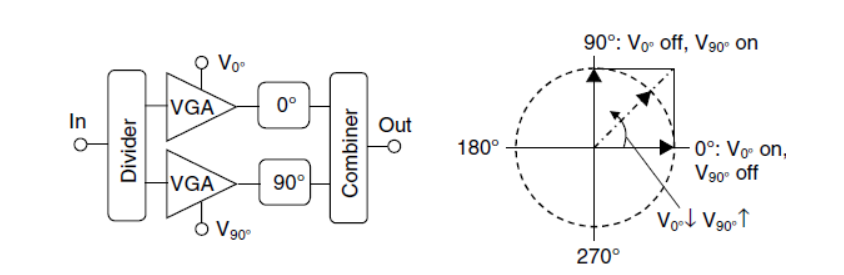

双路正交型：0°与90°路径通过VGA调幅后合成，覆盖90°范围
三路120°型：0°、120°、240°路径组合，配合冷模式FET衰减器，实现完整360°控制
该技术在数字通信的IQ调制、自适应干扰对消等场景中广泛应用。
4.3 其他射频系统
在功率放大器线性化中，移相器用于调节预失真环路相位；在相位鉴频器中作为核心鉴相元件；在智能天线中支持多用户MIMO空间复用。
5. 发展趋势与挑战
当前移相器技术呈现以下发展方向：
集成化：CMOS/SOI工艺实现单片集成，降低成本和尺寸
智能化：嵌入式校准算法补偿温度漂移和非线性
多功能化：与放大器、开关构成多功能T/R组件
新材料：铁电薄膜、液晶等实现低功耗调谐
主要挑战包括：如何在保证性能前提下进一步降低插损、提高功率容量，以及实现毫米波频段的低成本集成解决方案。
6. 结论
移相器作为相位控制的核心器件，其技术进步直接推动了相控阵雷达、5G通信、电子侦察等现代电子系统的发展。从基础的传输线理论到复杂的矢量调制架构，从模拟连续调谐到数字精确控制，移相器技术已形成完整的理论体系与工程实现路径。未来随着新材料、新工艺的应用，移相器将朝着更高性能、更低成本、更大规模集成的方向持续演进，为下一代电子系统的创新发展提供关键支撑。
