离心泵作为流程工业、水利工程、能源化工等领域的核心流体输送设备，其水力性能直接决定了运行效率、能耗水平与可靠性。Cfturbo作为专业的 turbomachinery 水力设计软件，凭借参数化建模、集成化仿真与优化功能，成为工程师提升离心泵设计精度的关键工具。本文聚焦工程师核心关切，系统盘点Cfturbo离心泵水力设计的关键操作细节与核心技术要点，为实际工程设计提供参考。

基础参数设置：设计精度的前提保障

基础参数的准确性与合理性是水力设计的起点，直接影响后续叶轮、蜗壳等核心部件的设计质量，Cfturbo中需重点关注参数输入的细节把控与逻辑校验。

1.1 工况参数的精准定义

设计工况的核心参数包括流量（Q）、扬程（H）、转速（n），这三者共同决定了离心泵的比转速（ns），而比转速是划分泵型、确定水力方案的核心依据。在Cfturbo中输入时，需注意：一是流量需明确是额定流量还是设计流量，若涉及多工况运行，需补充最小、最大工况流量及对应的优先级，软件将基于权重优化水力性能；二是扬程计算需扣除管路损失，确保有效净扬程与设计需求匹配，避免出现“设计扬程偏高导致能耗浪费，偏低导致流量不足”的问题；三是转速需结合电机标准转速系列（如3000r/min、1500r/min），同时考虑气蚀余量（NPSH）要求，避免因转速过高导致气蚀风险加剧。

此外，介质参数的输入易被忽视但至关重要。介质密度、黏度、汽化压力需根据实际输送工况精准填写，尤其是输送原油、浆液等非清水介质时，黏度增大会导致流动损失增加，需在参数中明确，Cfturbo将据此修正水力损失计算模型。

1.2 初始约束条件的合理设定

约束条件包括结构约束与性能约束两类。结构约束中，泵轴直径、叶轮进口直径需结合机械强度要求确定，避免因进口直径过小导致进口流速过高；蜗壳出口直径需匹配管路连接尺寸，Cfturbo的“结构关联”功能可实现参数联动，避免结构冲突。性能约束方面，需明确设计效率目标（通常参考同类泵型的先进水平）、允许的气蚀余量（NPSH3），软件将在设计过程中通过迭代优化满足这些指标。

值得注意的是，Cfturbo提供“参数敏感性分析”工具，工程师可通过该功能模拟某一参数（如转速、进口直径）变化对扬程、效率的影响，为约束条件的合理设定提供数据支撑。

核心部件设计：水力性能的核心载体

叶轮与蜗壳是离心泵水力性能的核心承载部件，其型线设计、参数匹配直接决定了流体能量转换效率，Cfturbo中需重点把控关键设计细节与参数优化逻辑。

2.1 叶轮设计：能量转换的核心环节

叶轮作为离心泵的“心脏”，其设计需实现“低损失、高扬程、抗气蚀”的目标，Cfturbo中需重点关注进口参数、出口参数与叶片型线三大核心要素。

进口参数设计中，叶轮进口直径（D1）与进口安装角（β1）是关键。D1需满足“进口流速均匀”原则，通常通过进口流速系数（v1=0.9~1.8m/s）计算确定，Cfturbo的“进口流场预分析”功能可直观展示进口流速分布，避免出现局部流速过高导致气蚀。β1通常取10°~30°，对于高比转速泵可适当增大，以提升进口过流能力；低比转速泵则需减小β1，增强抗气蚀性能。此外，叶轮进口圆角半径需与进口流速匹配，一般取0.5~2mm，过小易产生漩涡损失。

出口参数设计直接关联扬程输出，核心参数包括出口直径（D2）、出口宽度（b2）与出口安装角（β2）。根据叶片式泵基本方程，D2与β2增大可提升扬程，但需避免D2过大导致叶轮重量增加、机械损耗上升；b2需结合流量需求，通过出口流速系数（v2=2~5m/s）计算，Cfturbo的“扬程校核”功能可实时验证参数合理性。对于高扬程泵，β2可取30°~45°；对于大流量泵，β2宜取15°~30°，以平衡扬程与流量性能。

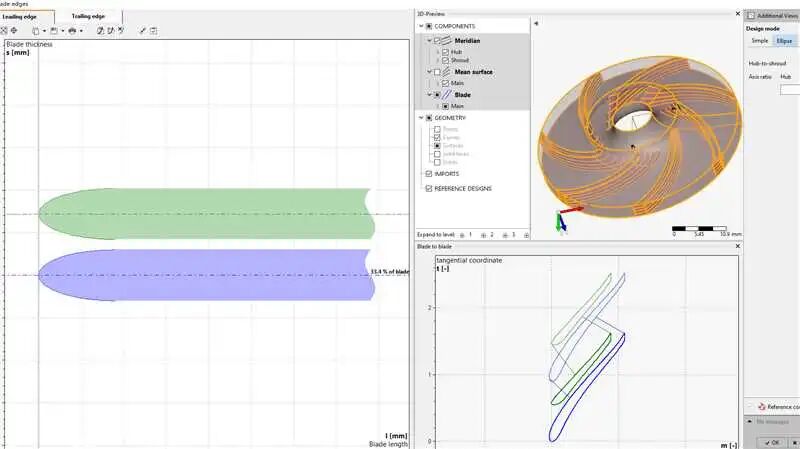

叶片型线是叶轮设计的核心，直接影响流体流动损失。Cfturbo提供多种型线生成方式，包括圆弧型、抛物线型、NACA翼型等。工程师需优先选择“等熵流动”型线，确保叶片载荷分布均匀，避免出现局部低压区导致气蚀。对于高比转速泵，建议采用“前弯叶片+流线型进口”设计，提升流量系数；对于低比转速泵，采用“后弯叶片+窄进口”设计，提升扬程效率。此外，叶片数的选择需结合比转速，通常低比转速泵叶片数取6~12片，高比转速泵取3~6片，Cfturbo的“叶片干涉分析”功能可避免叶片间流动干扰。

2.2 蜗壳设计：能量收集与稳流的关键

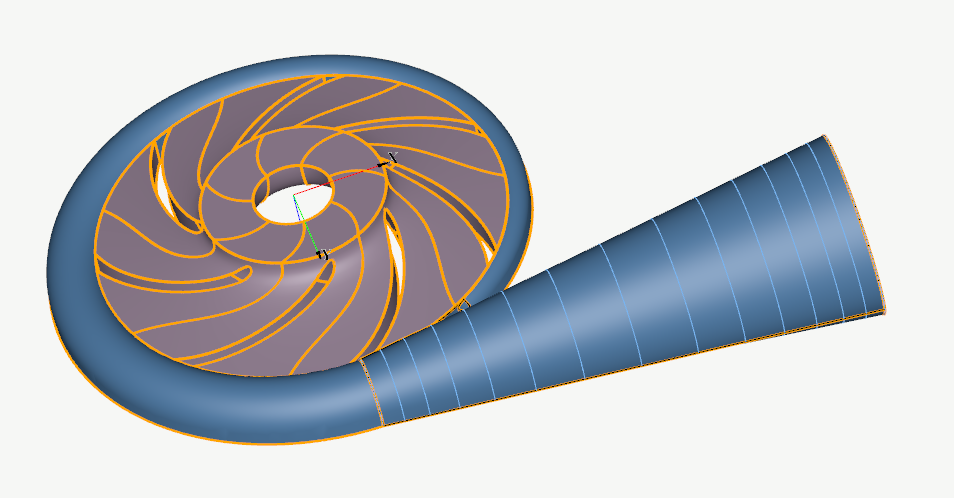

蜗壳的核心作用是收集叶轮出口的高速流体，将动能转化为压力能，并实现稳流输出，其设计需与叶轮参数精准匹配。Cfturbo中蜗壳设计的关键细节包括基圆直径、断面形状与扩散段设计。

基圆直径（D3）需略大于叶轮出口直径（D2），通常取D3=D2+(5~10)mm，过小会导致流体冲击损失增大，过大则会增加蜗壳体积与材料成本。Cfturbo的“叶轮-蜗壳匹配校验”功能可自动计算最优基圆直径，确保流体平稳进入蜗壳。

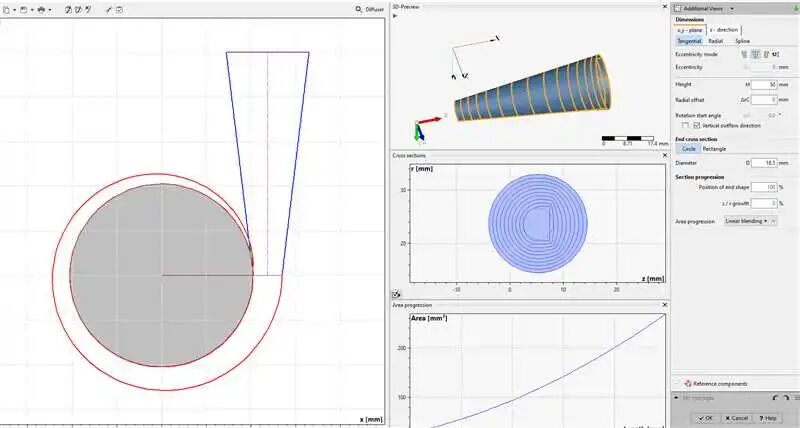

蜗壳断面形状分为圆形、矩形、梯形与螺旋形，其中螺旋形断面因符合流体流动轨迹，被广泛应用。Cfturbo中需通过“断面面积梯度”控制流速变化，确保蜗壳内流速从进口到出口逐渐降低（通常从10~15m/s降至2~5m/s），避免流速突变产生冲击损失。对于大流量泵，建议采用“等速度矩”断面设计，确保各断面流量均匀；对于高扬程泵，采用“等面积增长”断面设计，提升压力转换效率。

2.3 导叶设计：多级泵的性能优化重点

对于多级离心泵，导叶的作用是将前一级叶轮出口的流体引导至下一级叶轮进口，实现能量传递与稳流。Cfturbo中导叶设计需重点关注进口角与叶片型线。导叶进口角需与叶轮出口液流角匹配，通常取β3=β2±5°，避免液流冲击导叶叶片；叶片型线需采用“流线型”设计，减少流动损失，Cfturbo的“导叶-叶轮联动优化”功能可实现导叶与叶轮参数的协同调整，提升多级泵整体效率。

核心技术支撑：设计效率与性能的保障

Cfturbo的核心技术优势体现在参数化建模、集成化仿真与多目标优化，工程师需熟练掌握这些技术，实现从“经验设计”到“精准设计”的转变。

3.1 参数化建模与关联设计技术

Cfturbo采用全参数化建模方式，所有部件的尺寸参数均可通过参数表关联控制。例如，修改叶轮进口直径后，叶片进口型线、蜗壳基圆直径等关联参数会自动调整，避免人工修改导致的参数冲突。工程师可通过“参数模板”功能，将成熟的设计参数保存为模板，后续同类泵型设计时直接调用，大幅提升设计效率。此外，软件支持与CAD软件（如SolidWorks、UG）的无缝对接，参数化模型可直接导出为三维实体模型，减少重复建模工作。

3.2 集成化流动仿真技术

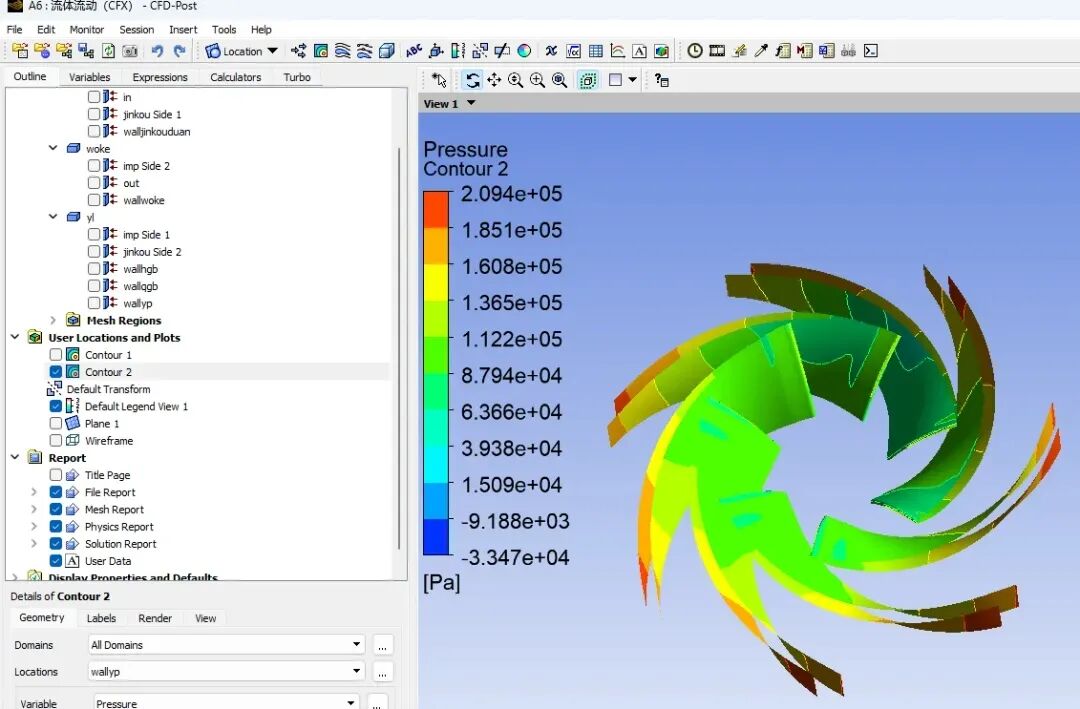

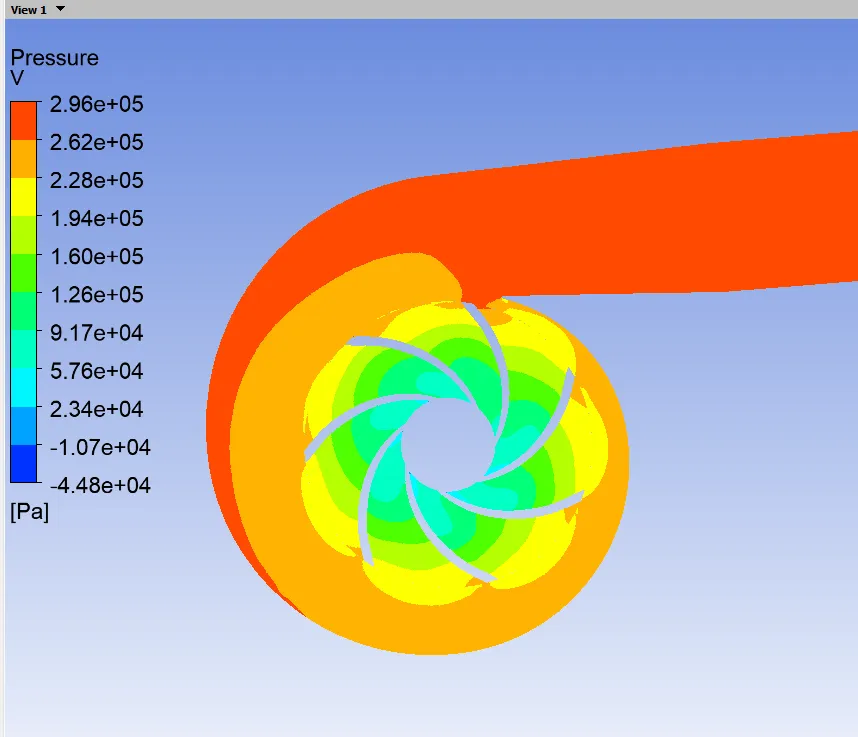

Cfturbo集成了CFD（计算流体动力学）模块，可实现从水力设计到流动仿真的一体化分析。工程师在完成初步设计后，可直接启动“内流场仿真”功能，模拟泵内流速、压力、气蚀等分布情况。对于关键工况点（如额定工况、小流量工况），需重点关注叶轮进口低压区、蜗壳断面流速分布均匀性，若出现局部漩涡或高压突变，可通过调整叶片型线、蜗壳断面形状等参数优化。与传统“设计-仿真-修改”分离模式相比，集成化仿真可将设计周期缩短30%以上，同时提升性能预测精度。

3.3 多目标优化技术

离心泵设计需平衡效率、扬程、气蚀、能耗等多项目标，Cfturbo的多目标优化功能可通过迭代计算找到最优设计方案。工程师需设定优化目标（如效率最大化、NPSH3最小化）与约束条件（如结构尺寸限制、材料性能），软件将基于遗传算法或粒子群算法，对叶轮出口角、蜗壳断面面积等关键参数进行多轮迭代，最终输出 Pareto 最优解集。例如，针对某化工用离心泵，通过优化叶片出口角从35°调整为32°，蜗壳扩散角从10°调整为9°，其设计效率从78%提升至82%，气蚀余量降低0.5m，显著提升了运行性能。

3.4 气蚀防护与可靠性设计技术

气蚀是离心泵运行中的常见故障，Cfturbo提供了完善的气蚀防护设计工具。除了通过优化叶轮进口参数降低气蚀风险外，软件还可通过“气蚀余量计算”功能，基于介质汽化压力与进口压力，精准预测NPSH3值，确保设计满足实际运行要求。对于易发生气蚀的工况（如输送高温介质、高海拔运行），可采用“诱导轮+叶轮”组合设计，Cfturbo的“诱导轮参数化设计”模块可生成匹配的诱导轮结构，提升进口压力，有效抑制气蚀。此外，软件还支持“疲劳强度校核”功能，结合水力载荷与机械载荷，对叶轮、轴等关键部件进行强度分析，确保设计可靠性。

设计验证与工程落地要点

水力设计完成后，需通过设计验证与工程化调整确保落地可行性，Cfturbo中需重点关注性能曲线校核与制造工艺适配。

性能曲线校核是设计验证的核心，需确保设计泵在全流量范围内的性能稳定。Cfturbo可生成扬程-流量（H-Q）、效率-流量（η-Q）、功率-流量（P-Q）曲线，工程师需检查曲线是否平滑，无明显拐点（如驼峰现象），小流量工况下效率下降是否在允许范围（通常不低于额定效率的70%）。若出现驼峰曲线，需通过增大叶轮出口宽度、优化蜗壳断面形状等方式调整。

制造工艺适配方面，需结合实际加工能力调整设计参数。例如，叶片型线若采用复杂的NACA翼型，需确认数控加工设备是否支持；蜗壳断面若为异形结构，需考虑铸造或焊接工艺的可行性。Cfturbo的“工艺性检查”功能可结合常见加工工艺要求，对设计模型进行校验，提示参数优化建议，避免出现“设计可行、制造困难”的问题。

离心泵水力设计仿真优化教程

Cfturbo离心泵水力设计是一项“细节决定成败”的系统工程，工程师需精准把控基础参数设置、核心部件设计等操作细节，熟练运用参数化建模、集成化仿真等核心技术，实现“性能最优、成本可控、制造可行”的设计目标。随着工业领域对离心泵效率与可靠性要求的不断提升，未来需进一步结合AI算法与大数据分析，通过Cfturbo的二次开发功能，构建个性化设计模型，推动离心泵水力设计向“智能化、精准化”方向发展。
