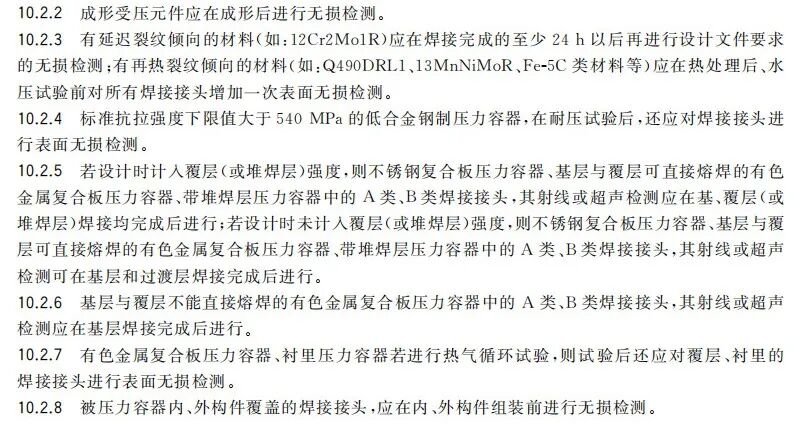

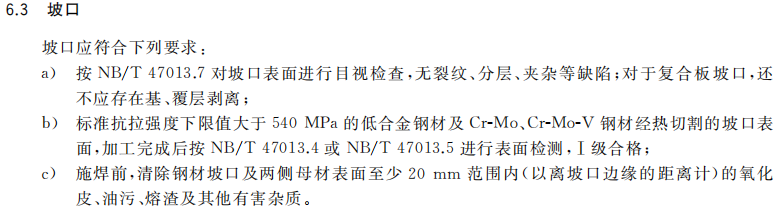

无损检测时机是如何规定的？！

0.引言 在承压设备焊接的常用工艺中，熔化极气体保护焊（MIG/MAG）凭借“高效+高质”的双重特性脱颖而出。其核心原理是采用焊丝作为熔化极，通过氩气或富氩混合气体构建焊接保护氛围，利用电弧热使焊丝熔化并过渡至熔池，最终实现工件的冶金结合，是工业领域兼具实用性与可靠性的关键焊接技术。1.核心优势 高效洁净与稳定可控兼具熔化极气体保护焊的技术优势十分鲜明，使其在批量生产及高质量焊接场景中极具竞争力。 1）焊接过程洁净无渣：MIG焊采用纯惰性气体作为保护介质，焊接电弧空间处于无氧化性环境中，不会产生熔渣，省去了焊后清渣的工序，既提升了施工效率，也减少了因熔渣残留引发的缺陷风险。 2）焊缝质量优异稳定：焊接电弧燃烧稳定，熔滴过渡过程均匀可控，焊接飞溅量极少，能形成成形规整、表面光滑的美观焊缝，无需过多后续修整即可满足外观要求。 3）焊接效率大幅提升：相较于钨极惰性气体保护焊（GTAW），其电弧热量更集中，熔敷速度更快，尤其在中厚板焊接中，可有效减少焊接层数和工时，显著提升整体施工效率。 4）具备阴极清理作用：MIG焊采用直流正接的接线方式时，能产生阴极清理效应，可自动去除工件表面的氧化膜等杂质，对于铝、镁等易氧化金属的焊接尤为适用。2.技术局限 成本与预处理要求较高 尽管熔化极气体保护焊优势突出，但在实际应用中仍存在一些制约因素。1）生产成本偏高：焊接过程依赖氩气或富氩混合气体作为保护介质，这类气体的采购成本相对较高，长期大规模使用会显著增加整体生产成本。2）工件预处理要求严格：对工件焊接表面的洁净度要求较高，若表面存在油污、锈蚀、水分等污染物，极易在焊接过程中产生气孔、夹渣等缺陷，因此焊接前需进行彻底的清理预处理，增加了前期准备工作量。3.工业应用 重要结构件的优选焊接方案凭借稳定的焊接质量和较高的生产效率，熔化极气体保护焊在承压设备及众多工业领域中应用广泛。该工艺的母材适配性极强，几乎可用于所有金属及合金的焊接，无论是低碳钢、高强度钢等常用结构钢，还是铝、铜、镍合金等特种金属，都能通过该工艺实现可靠连接。其焊缝不仅外观质量优良，内部缺陷发生率也极低，力学性能稳定，因此成为承压设备中压力容器、压力管道、反应釜等重要结构件焊接的优选方案之一，同时在航空航天、汽车制造、船舶工程等高端制造领域也发挥着核心作用。来源：压力容器工程师
