帮同事解决一个难题,是不是该请我吃一顿饭?

9月前浏览704
大家好,我是王工。

在咱们硬件工程师圈子里一直有个误解:硬件工程师=画电路图+画板子。但真正带过量产项目的同仁都清楚,我们的工作远不止于电路设计

从元器件选型到结构配合,从EMC整改到产线异常处理,每一个环节都在考验我们的系统思维和应变能力。今天要分享的这个案例,就是一个典型的"细节决定成败"的故事。


011

FPC柔性电路板:一个被低估的关键组件

在智能设备高度集成的今天,柔性电路板(FPC)已渗透到各个关键部位:

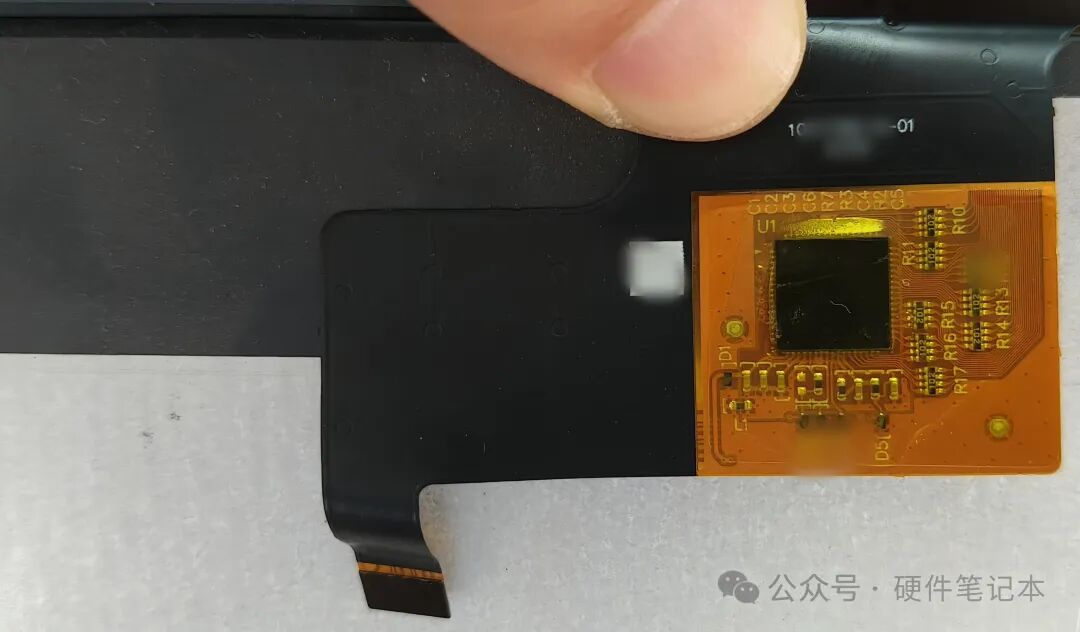

  • 触控模组:平板电脑TP排线

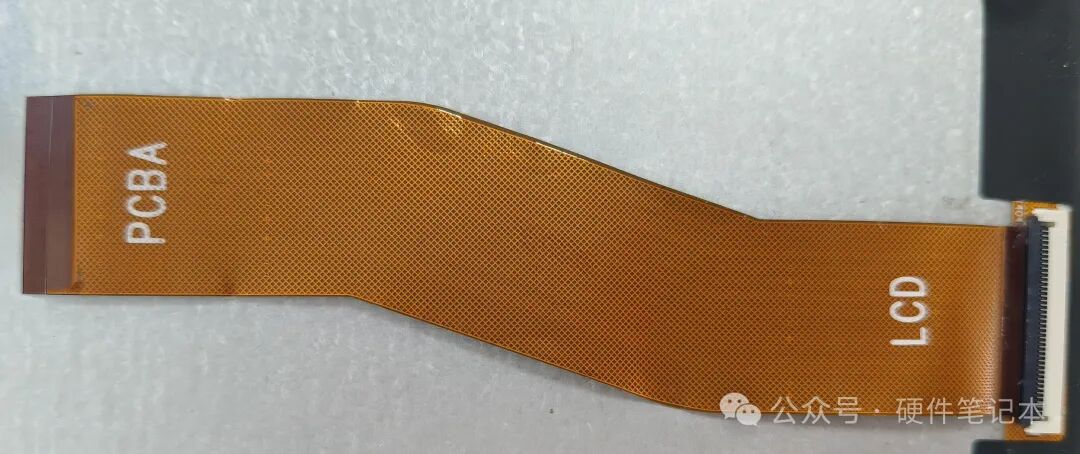

  • 显示传输:7寸LCD屏RGB信号线

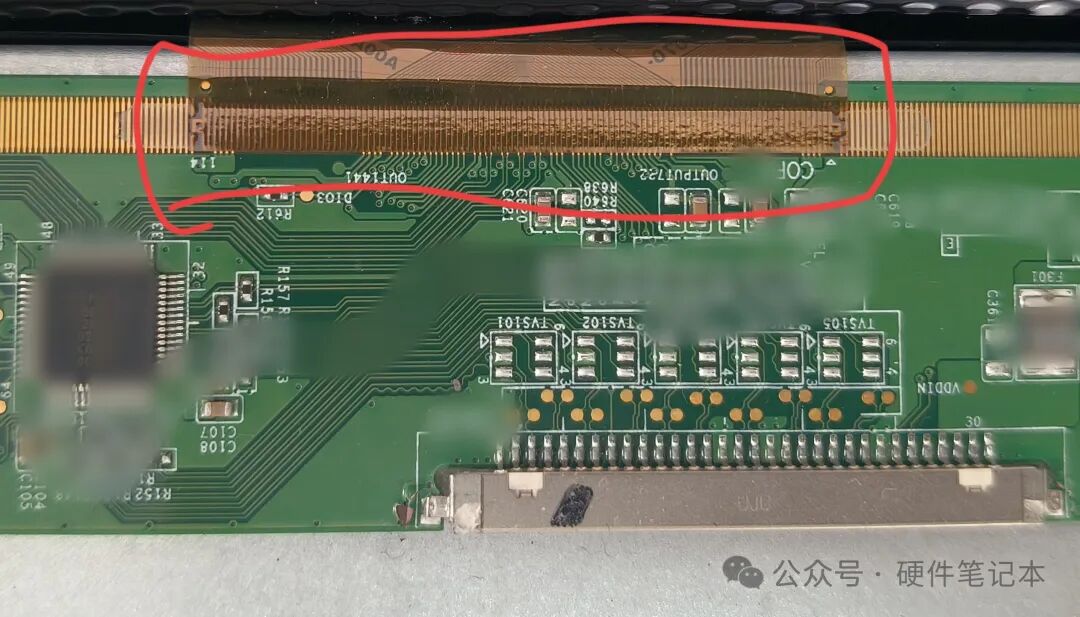

  • 显示传输:10寸LCD屏LVDS信号线


  • LCD液晶:需要折叠,超薄且柔软

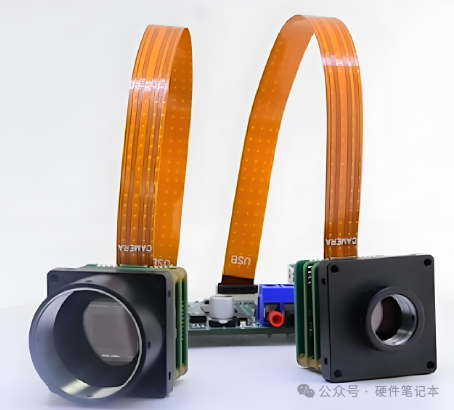

  • 影像系统:摄像头FPC需兼具超薄与EMI屏蔽

但许多工程师仍将其视为"简单连接线",直到遇到我们团队那个惊心动魄的量产危机...


021

起因:物料已备齐,连线装不上

事情发生在项目即将量产的关键时刻。那天大概是下午3点多,办公室里洋溢着轻松的氛围。我们团队耗时半年研发的智能家居中控面板项目终于要落地了。客户要求的200套结构件已经全部到齐,第一批50片触摸屏(TP)也即将送达,产线已经准备就绪,就等着物料到齐后争分夺秒地开工。
"张工,样机装配出问题了!"生产主管急匆匆地跑进办公室。因为是装配问题,生产部门第一时间找到了结构主管。我们立即赶到产线查看情况,发现问题比想象中更棘手:结构工程师为了加强边框强度,在最新一版设计中增加了一条0.8mm的加强筋,而这条加强筋正好挡住了触摸屏FPC连接器的插线位置,导致TP排线根本无法插入针座。

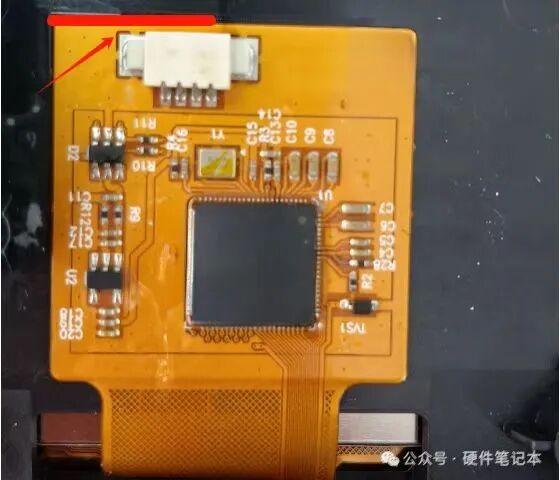

如下图,红线位置,当时只考虑了避开整个FPC柔性电路板,却忽略了这个位置的针座还要插线进去。
会议室里顿时气氛凝重。我记得很清楚,当时结构主管老张指着模具照片说:"如果要修改模具,至少需要15天时间,重开模具的费用超过3万元。"更糟糕的是,这批货客户要求下月初必须交付,如果延迟交货,我们将面临巨额违约金。
我清楚地记得第一版样机装配时完全没有这个问题,结构工程师只是做了很小的改动,没想到就是这一点点细节差异,竟然造成了如此严重的后果。现在摆在面前的选择都不理想:要么承担巨额违约金,要么冒险修改模具但可能还是赶不上交付。

031

结构无解,硬件来帮

就在所有人陷入沉默时,我的视线落在了桌上供应商送样的嘉立创FPC样品上。于是打电话联系TP厂家,询问剩余TP的生产进度。幸运的是,由于厂家那边也遇到了一些问题,剩余的150片TP还没有开始生产。结构主管通知厂家暂停生产,等我们确定解决方案后再继续。
虽然严格来说这是结构设计导致的问题,但整个项目跟硬件也有关,各个岗位需要共同努力寻找解决方案。经过仔细分析,我想既然不能改结构,那么可以考虑重新设计FPC走线,将连接器从板端上侧位置1移到右侧位置2,来避开结构干涉。

这个方案立即引发激烈讨论:

  • 采购经理质疑:"常规FPC厂修改设计要重新开模,交期根本来不及。"

  • 质量主管担心:"临时改设计会不会影响信号质量?需要做额外的可靠性测试吗?"

我当即拨通了嘉立创的技术支持热线。对方工程师在详细了解情况后给出了专业建议:"我们在这方面技术比较成熟,可以实现24小时快速出样,支持任意形状走线设计。修改针座方向对信号影响不大。"同时,TP供应商也表示愿意配合尝试这个方案。


041

见证FPC柔性电路板的制造

接下来就是紧张的72小时技术冲刺。嘉立创团队展现了惊人的响应速度:
  • 第1小时:收到我们发送的Gerber文件

  • 第8小时:完成设计可行性分析并反馈优化建议

  • 第24小时:首批工程样品通过顺丰特快发出

  • 第36小时:我们收到可装配样品并进行信号测试

当样机重新开始装配时,所有人都屏住了呼吸。测试结果显示,不仅装配问题完美解决,更令人惊喜的是其电磁屏蔽方案——虽然大部分保留原设计,只做了轻微的布局和走线调整,但电磁屏蔽膜的厚度并没有明显增加。这意味着我们不需要为EMC性能牺牲产品的轻薄特性。

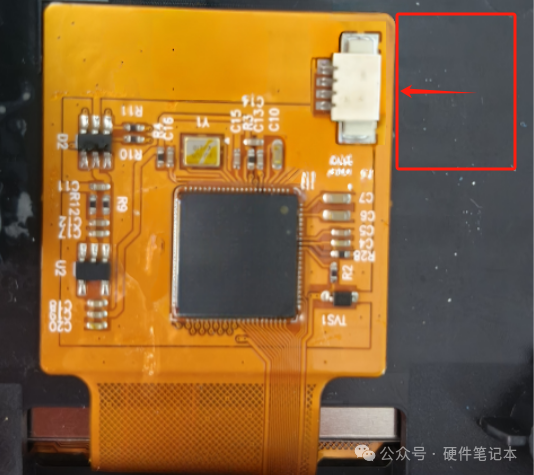

如下是插座更改位置后的示意图,右边比较空,无遮挡,方便连接线插入。


对着结构工程师,我开玩笑说:“我帮你搞定这个问题,你是不是该请我吃一顿饭?”



051

从危机到转机

最终,改良后的FPC方案不仅帮助我们按时交付,还带来了意外收获:新的走线设计减小了信号走线的翻层,且缩短了信号传输路径,能直观感受到触控更加丝滑。客户验收时特别称赞了设备的EMC性能——在3米辐射测试中各项指标优于行业标准3dB以上,充分得到了客户的认可。

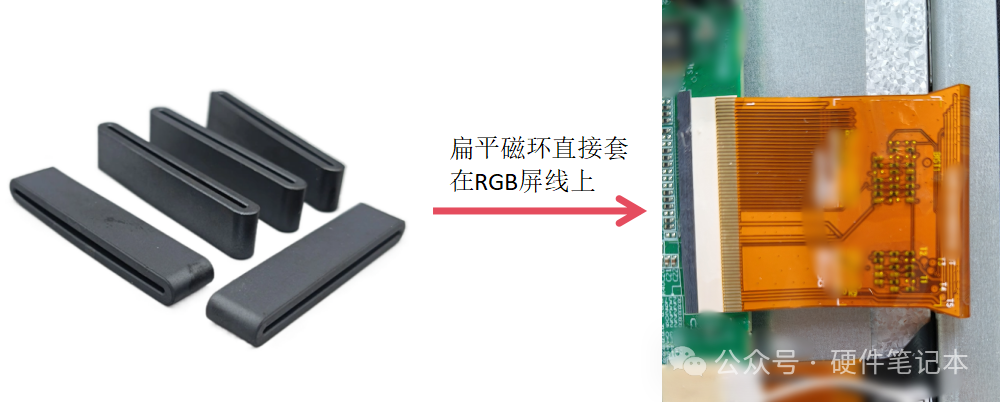

这个案例让我联想到公司另一个项目:一款7寸RGB屏在EMC测试时波形非常不理想,最后的解决方案是在排线上加装扁平磁环。虽然解决了问题,但非常不利于批量生产。现在想来,如果采用带屏蔽层的FPC方案,或许会是更优的选择。

我也去嘉立创FPC官网了解了一下,种类是真的多,接受各种FPC柔性电路板的定制,其中电磁屏蔽膜专用于解决EMC问题,如下是FPC官方网站,大家感兴趣可以看一看

网址https://www.jlc-fpc.com/

不得不说,嘉立创的服务确实给工程师带来了很大便利。从EDA工具到PCB打样,从元器件采购到现在的FPC业务,都在不断满足工程师的设计需求。

如果你有这方面的需要,点击下方图片就可以领取嘉立创的FPC免费打样券啦!


这次经历让我重新认识了FPC的价值。它不仅是简单的连接件,更是影响产品可靠性、性能甚至量产成败的关键部件。

最后,我想说的是,硬件工程师的成长没有捷径。就像经常有工程师问我如何快速成长,我的回答是:多做项目。做得越多,遇到的问题就越多;每解决一个问题,你的经验值就+1。日复一日,你就会发现,那些曾经让你头疼的问题,现在都能从容应对了,这就是工程师的成长之路。
