当你的焊接技术配不上你的原理图时……

10月前浏览658

大家好,我是王工。

偶然在网上刷到新手第一次焊电路板的场景,不经感叹时间过得真快,已经过去好多年了,焊的第一块板子应该是在学校时代,已经不记得是什么样子了。下面咱来一起看看新手第一次焊的电路板是什么样子的。

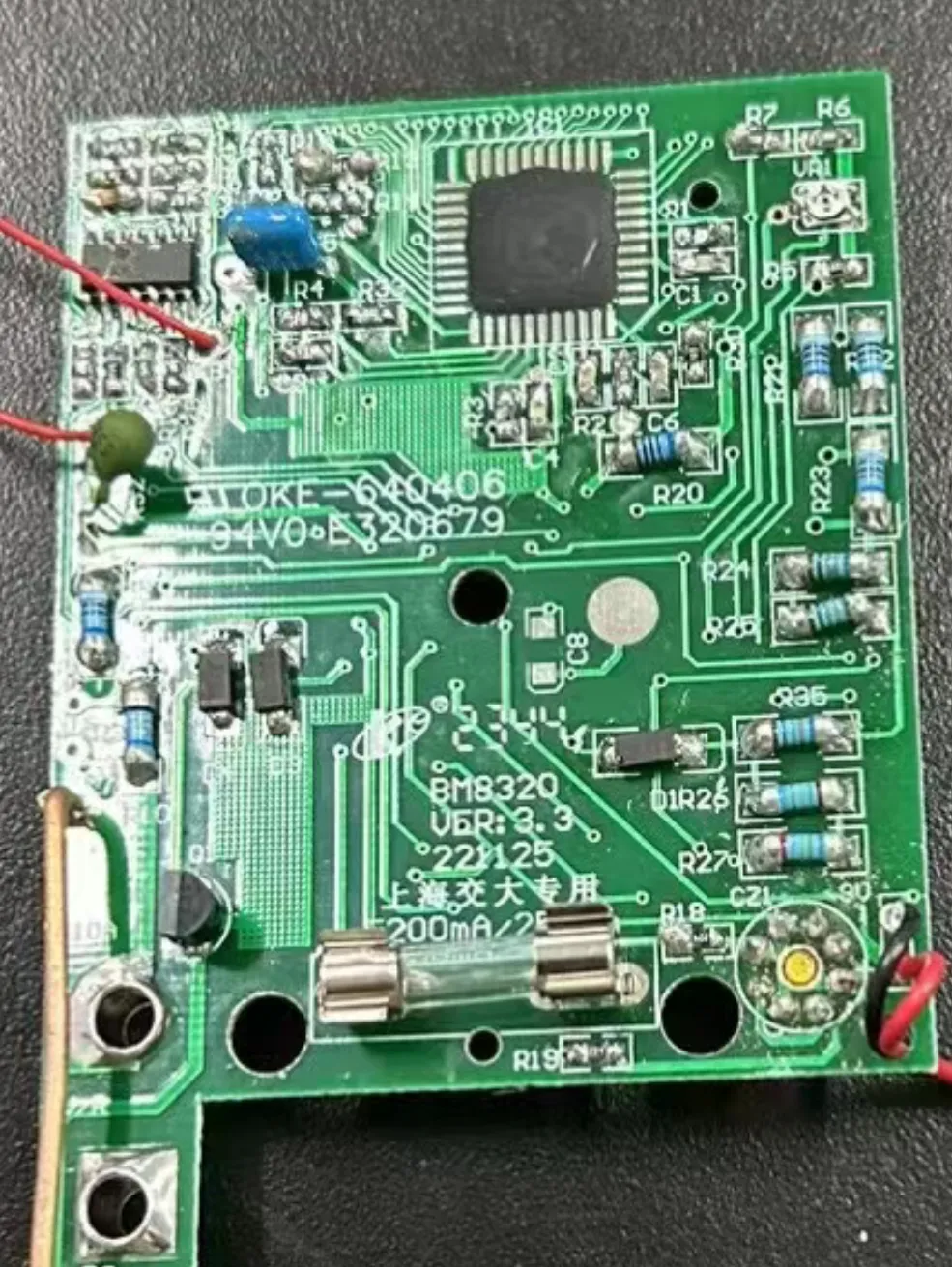

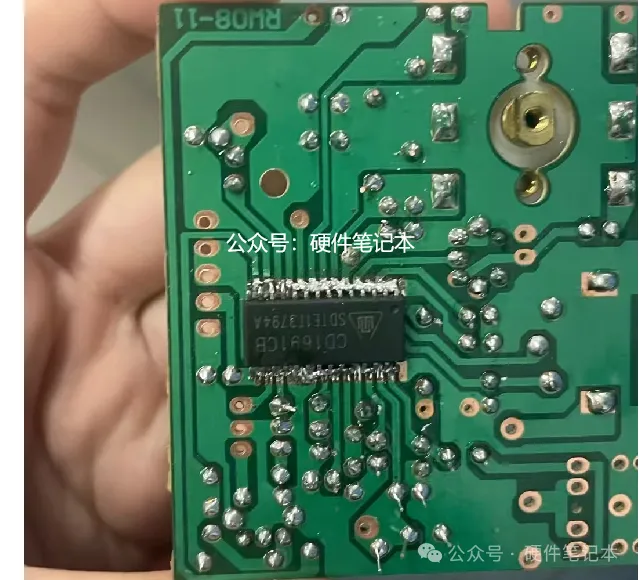

同学1:这个有点惨不忍睹,插件应该是最好焊的,这个板子引脚直接都有短路的,而且上锡太多了。

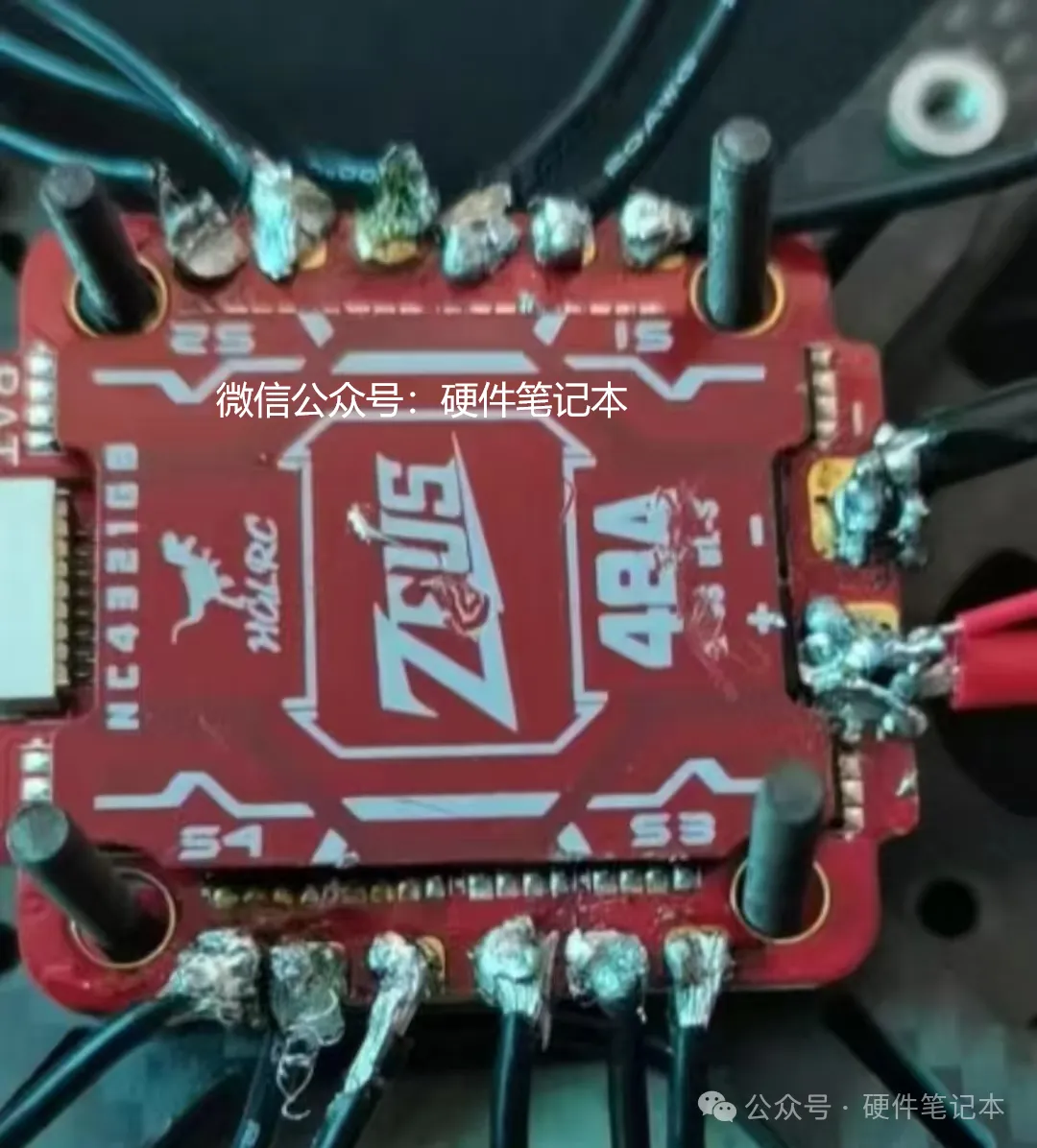

同学2:目的是想把板子周边的焊盘,通过飞线引出去,线头上锡多了,烙铁温度也不够,看起来很潦草。

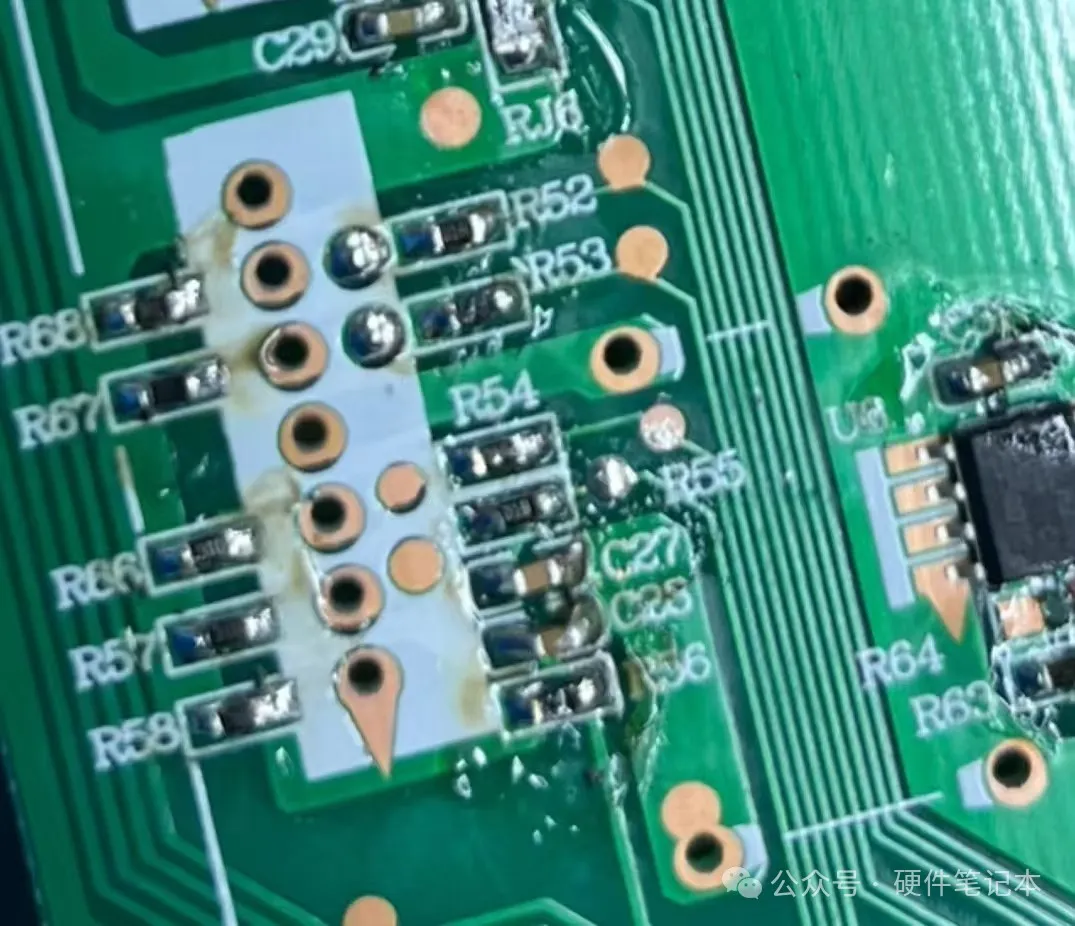

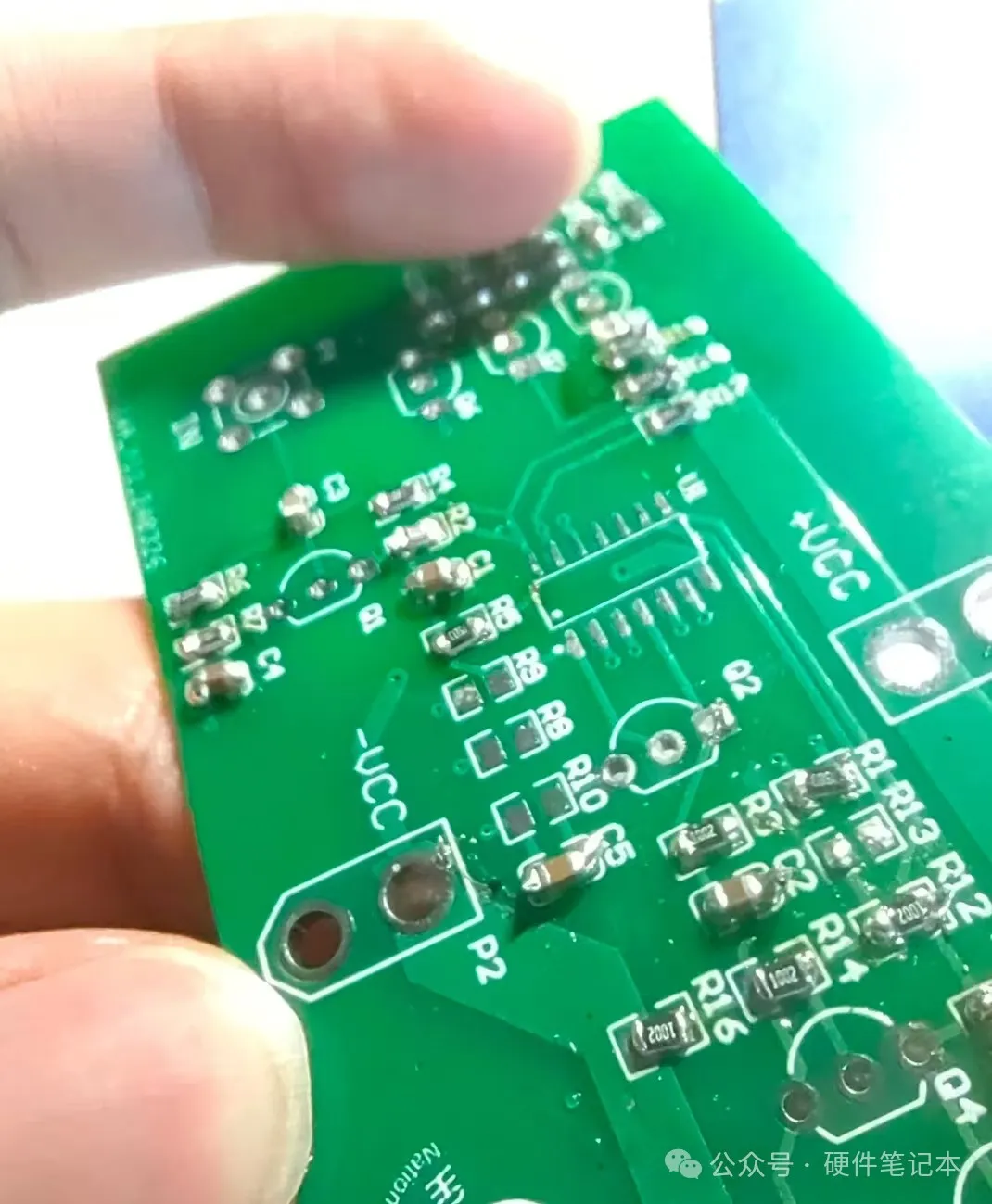

同学3:这个贴片电阻歪歪扭扭,焊盘两边也明显上锡多了。

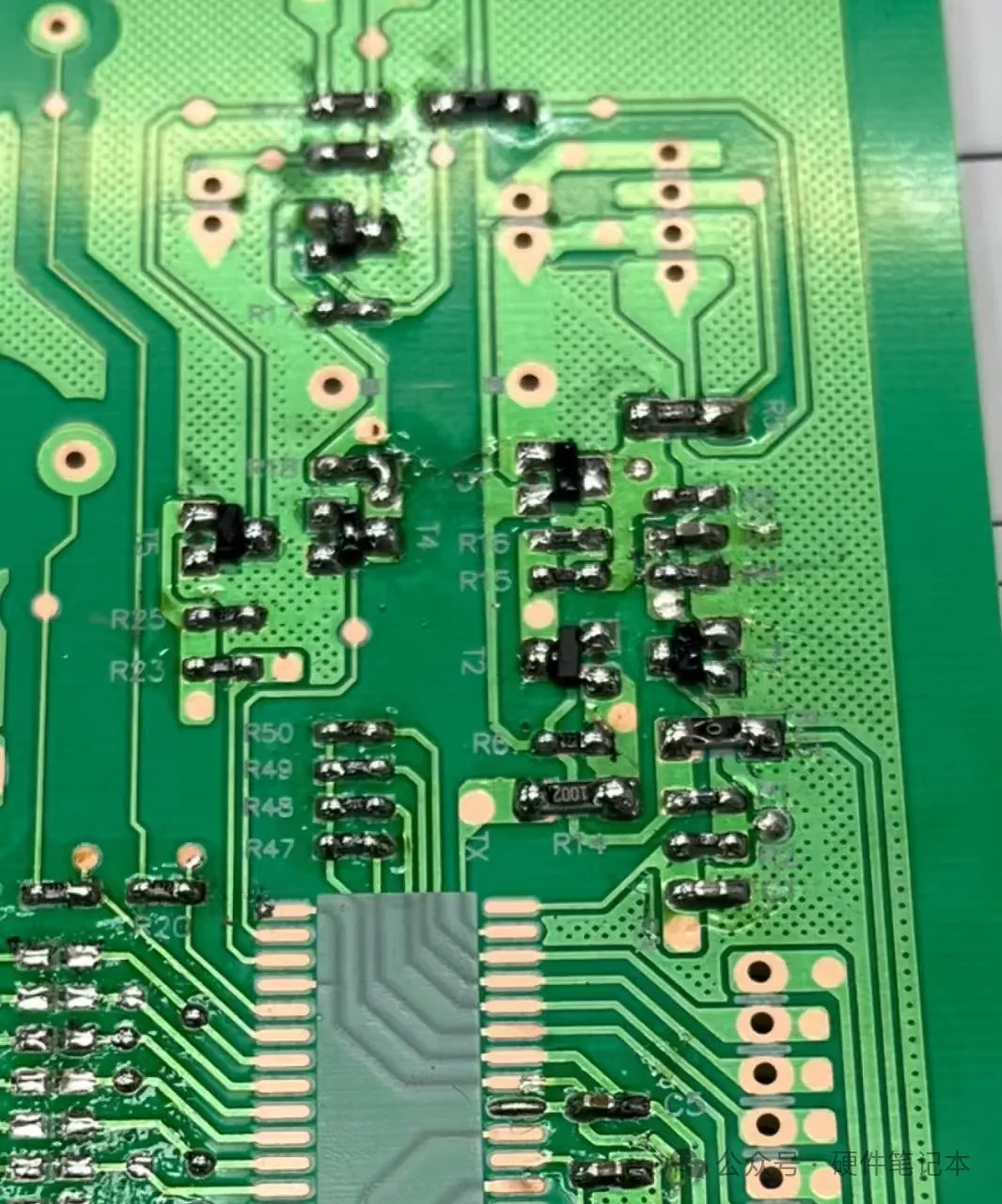

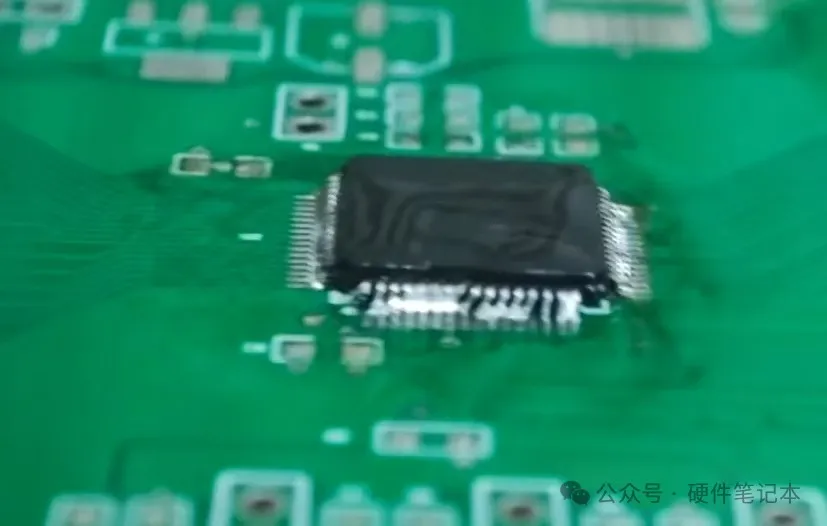

同学4:当把所有电阻电容电感全焊完后,以为要把芯片所有引脚全部焊一起。不知道老师看了之后会有什么感想图片,引脚能直接连在一起吗?图片

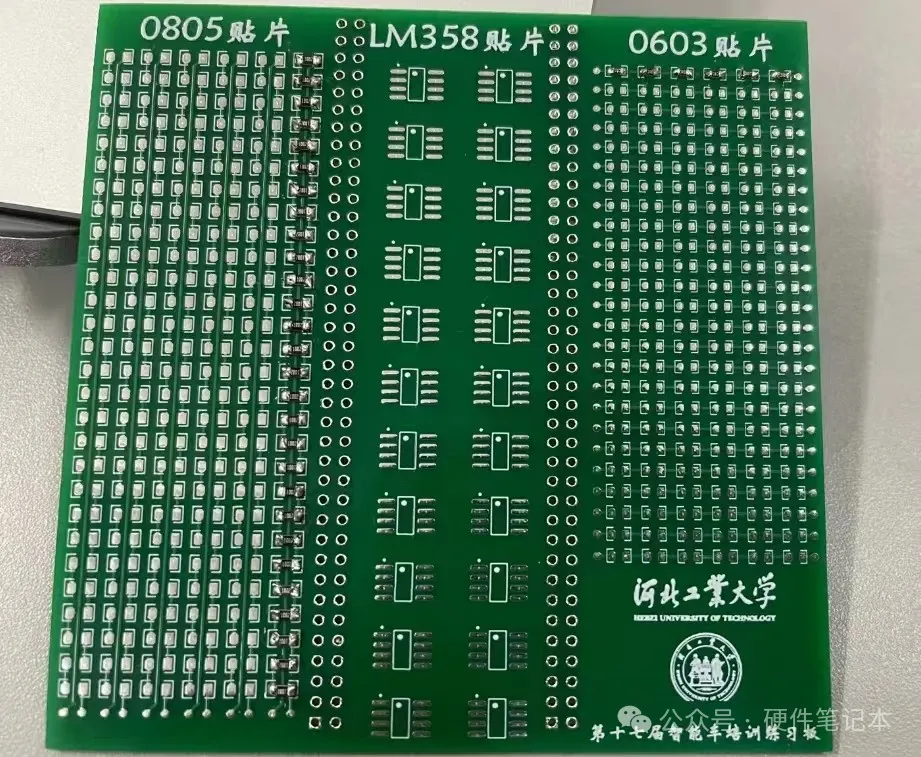

同学5:这个是专门画了一块板子练习焊接的吧?板子布局确实很工整


同学6:

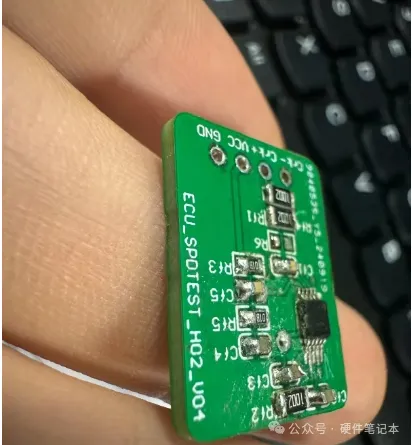

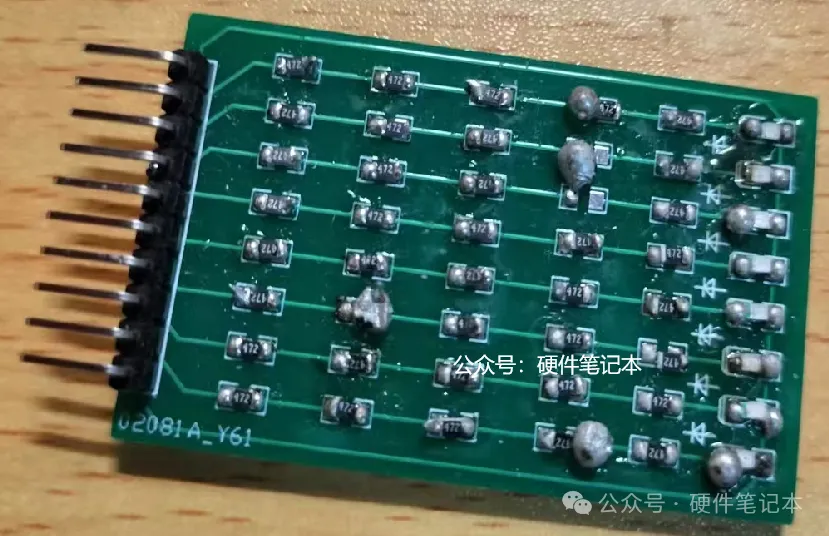

这个电阻好小好小,好难控制锡量,容易搞多。ps:这一大坨焊锡,比电阻本身还大啊图片。

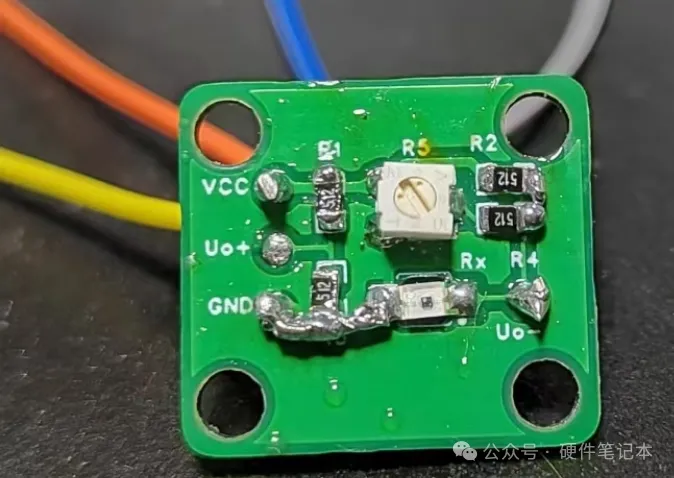

同学7:焊盘引脚焊锡加多了!

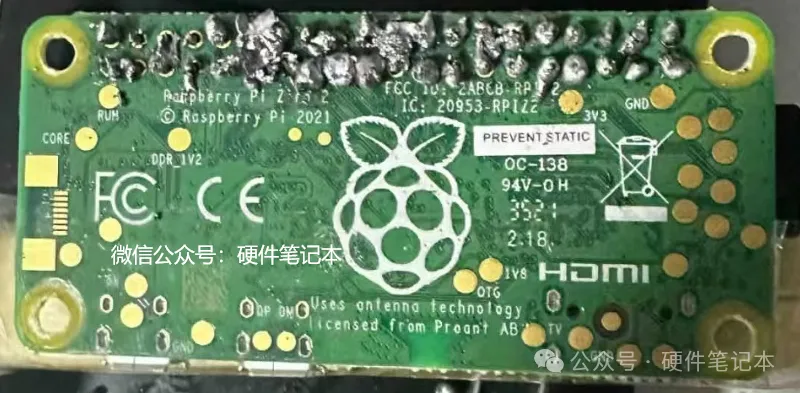

同学8:引脚连在一起了,怎么也分不开啊。PS:用助焊剂不就好了吗?



同学9:虽然只有几个元件,但就是焊不好啊!



同学10:这阻容元件引脚的毛刺很多啊。ps:烙铁一刮就平整了




同学11:一个简单的升压电路,1206封装,焊盘上锡有点多了。芯片焊的还可以

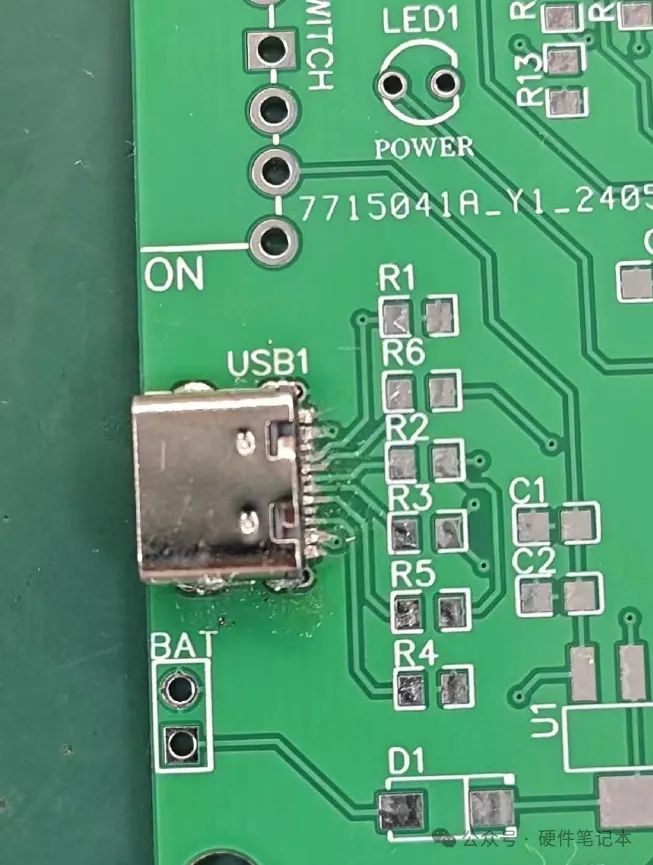

同学12:TYPE-C引脚间距太近,不太好焊,上锡太少,看起来有点虚焊。ps:咋不用助焊剂啊兄弟。



同学13:焊接的两块样板,今天工程师通电一点动静没有,好尴尬,不敢相信错了多少!

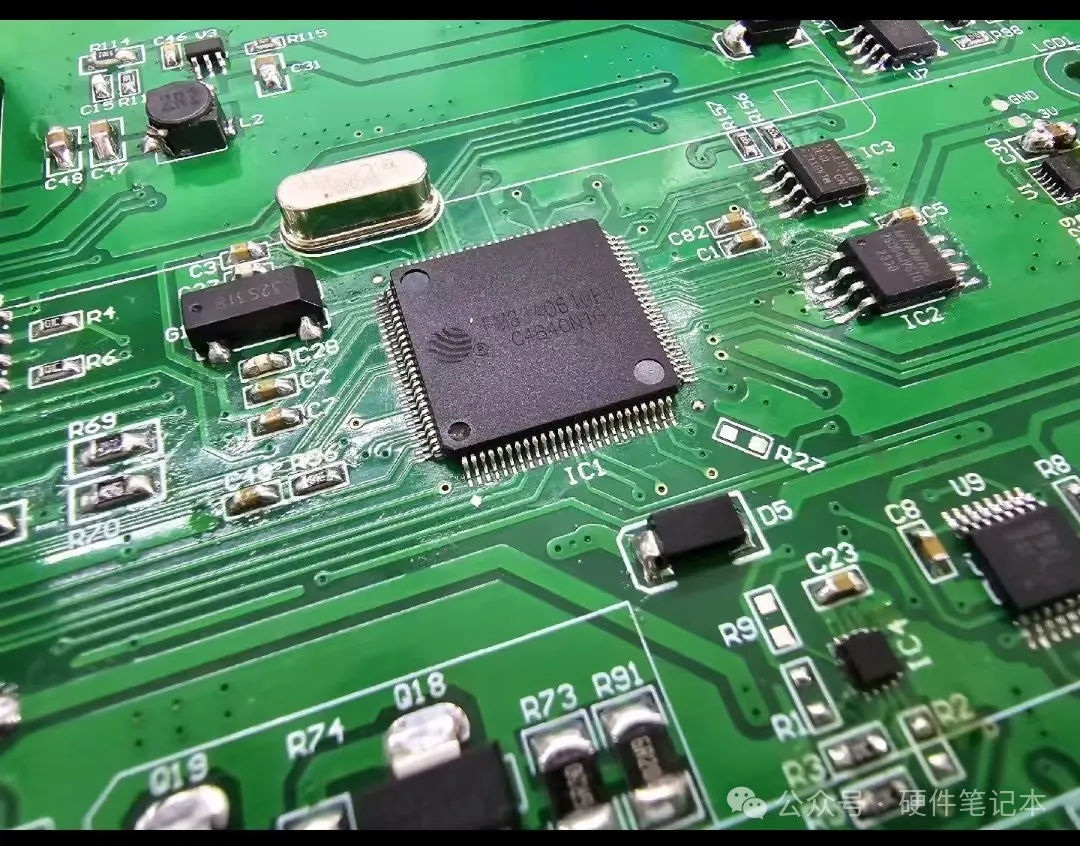

同学14:这单片机焊的还不错,就是旁边的电阻焊锡明显加多了。


很多新手焊接开始都以为电烙铁看起来很简单,但实际上好像都不太会用,怎么都贴不好,而且手贼抖抖抖抖抖。很容易短路和虚焊。焊接结果很随缘,有时候搞半天焊盘都不粘锡,甚至把板子都给干废掉。
这东西没窍门,主打一个多练,熟悉了就好,大家都是这样一步一步走过来的。

下面分享4个焊接视频,有自动电焊机,吸锡线助力,还有热风枪,FPC飞线。只要熟练了,就没有焊不了的板子,飞不了的线。


焊板子只是硬件工程最基础的工作,后面还有很长的路要走。你还记得你焊的第一张板子是什么样子的吗?
