配件堆得猛如虎，开机两秒快如兔！拆开瞅瞅啥来头，果然用料不含糊
011
开箱初体验
先说说收到快递的第一印象。包装盒比我想象的要小巧精致。拆开外层包装，里面的东西分为两层摆放，十分有序，让我这个强迫症患者看着都特别舒服。

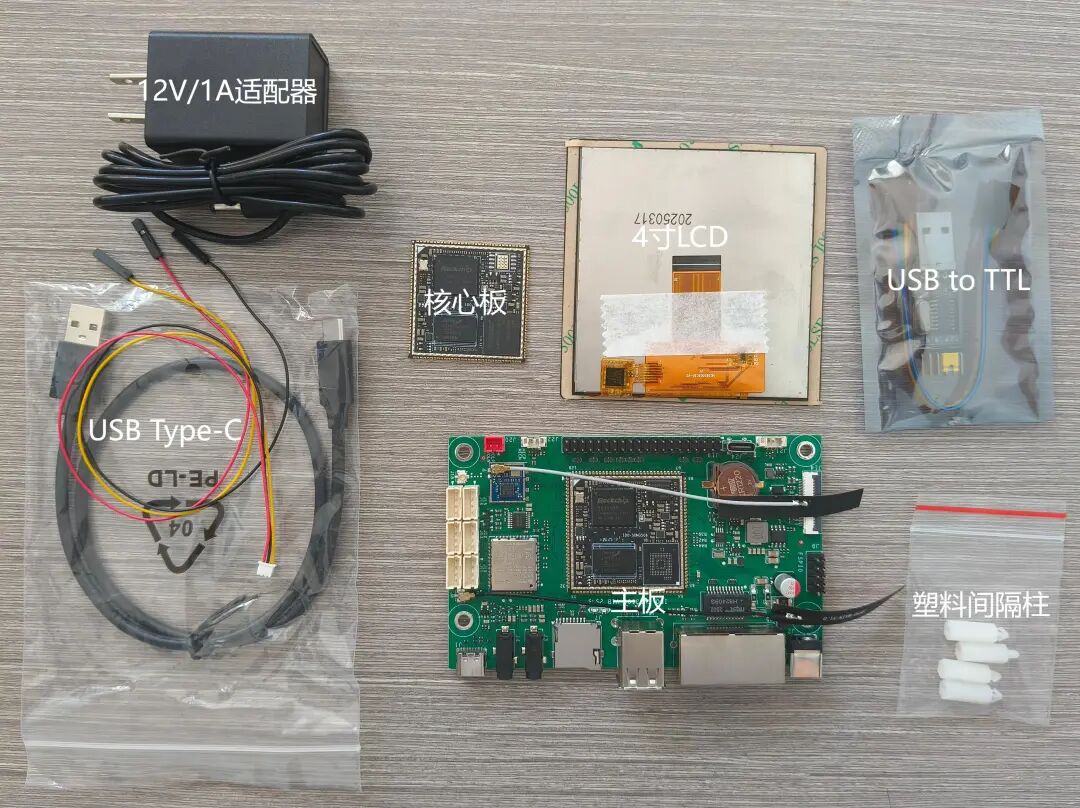

仔细清点了一下，包装里包含了：

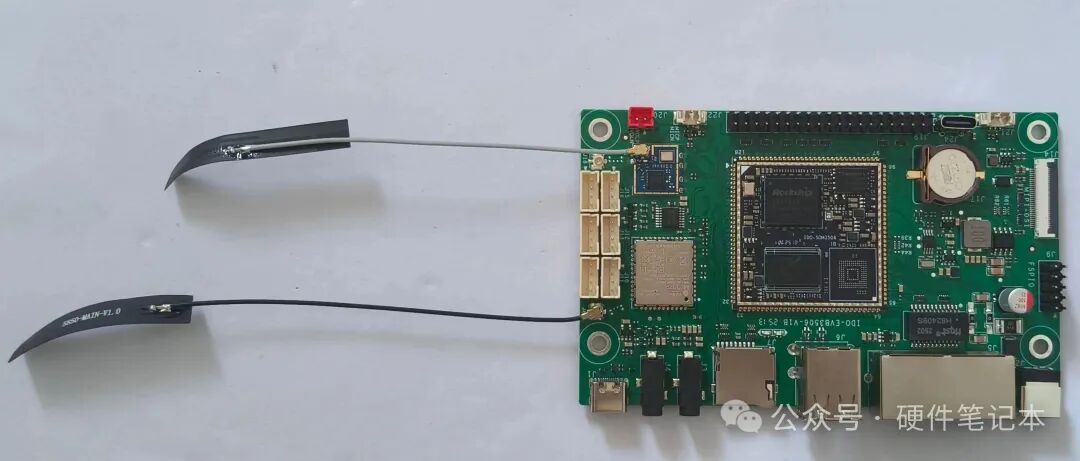

一套RK3506开发板配套两条FPC贴片天线
RK3506J工业级512+8G核心板
4寸显示屏（用于UI调试）
12V/1A适配器
USB数据线
USB转TTL工具（太懂工程师了！）
杜邦线
塑料间隔柱
最让我意外的是连USB转TTL工具和杜邦线都考虑到了。做过开发的朋友都知道，有时候主板调试，就是缺一些配件或者一根线导致工作卡壳，这种细节考虑真的很贴心！
021
开发板详解
RK3506开发板：EVB3506
首先，让我们重点看看这款RK3506星闪开发板（型号EVB3506）。包装里还特别用了防静电袋，这个细节很重要，要知道静电可是电子元器件的隐形杀手。

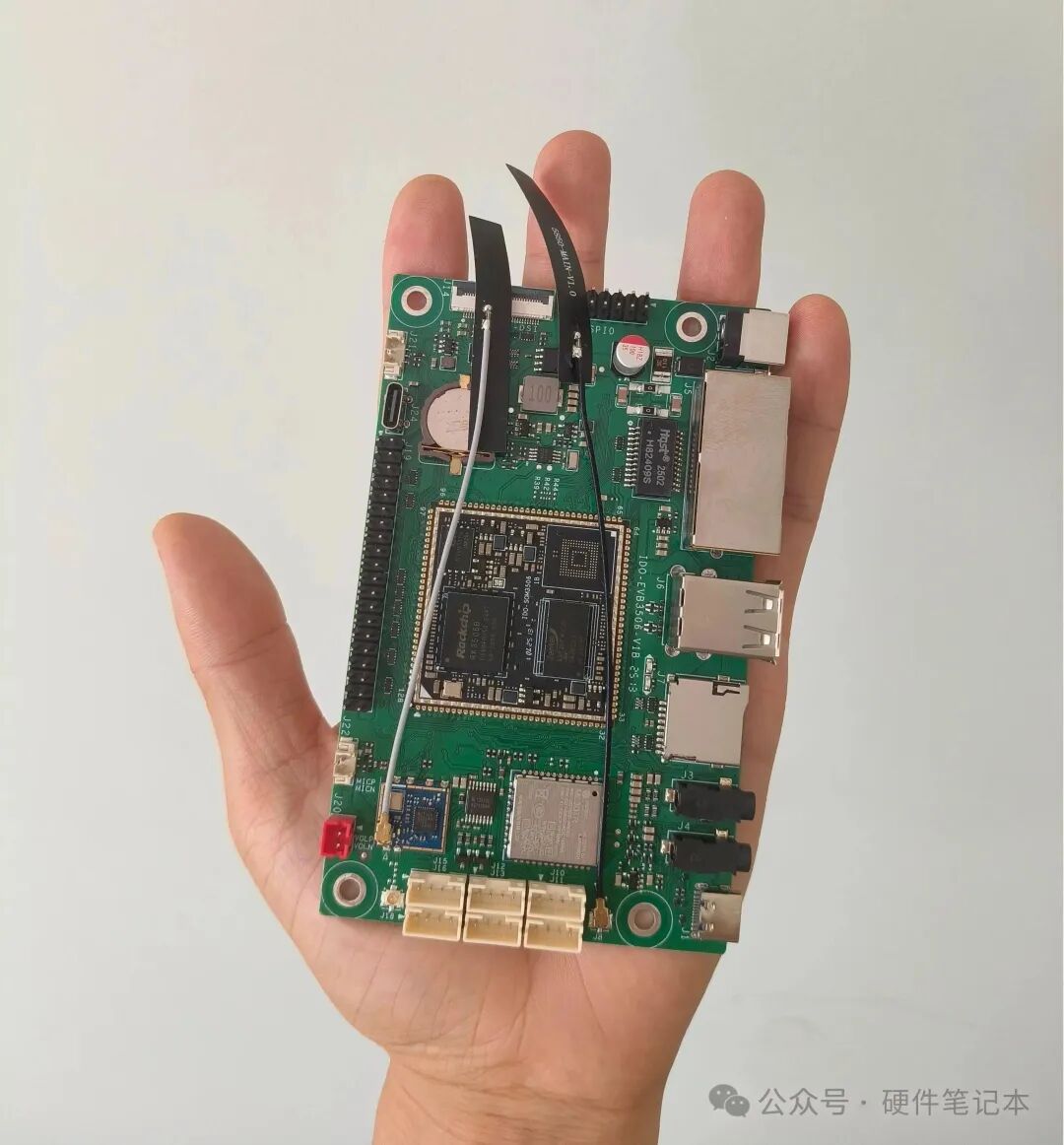

拿在手上，整块板子还没我的手掌大，跟我的手机大小差不多，做工非常扎实。
整个板子采用核心板加扩展底板的设计，搭载瑞芯微SOC RK3506三核 Cortex-A7+单核Cortex-M0，主频最高1.5GHz。有核心模块和开发板两种版本，整体布局非常紧凑。

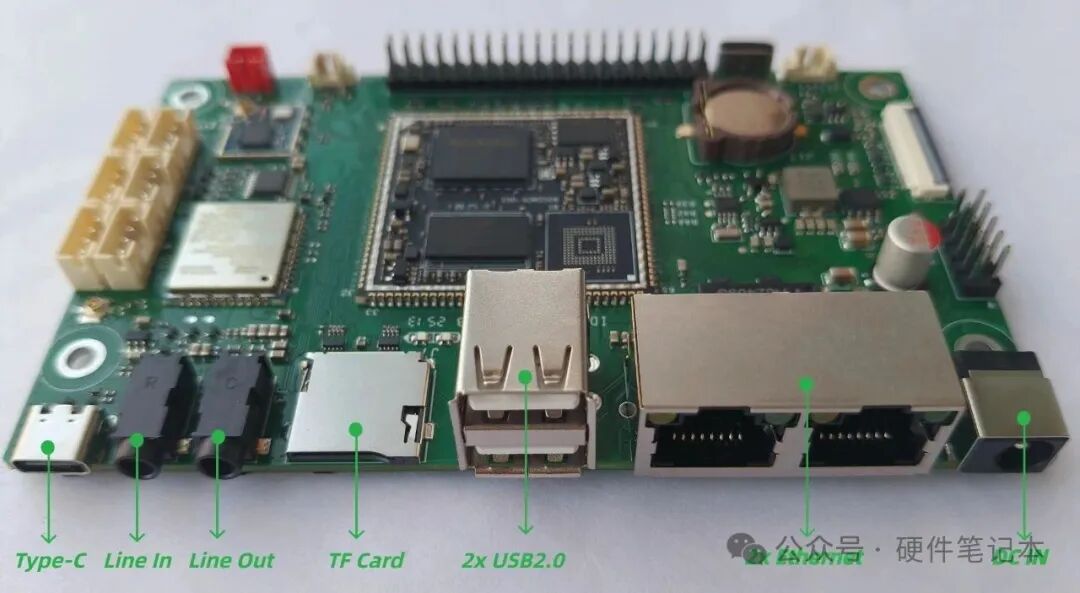

接口也十分丰富，海岸线接口一览（从左到右）：
USB TYPE-C，音频接口，TF卡槽，双层USB2.0接口，2个以太网口，DC电源输入接口。
USB TYPE-C接口：用于OTG功能，可用来下载固件。
Line in/Line out音频接口：支持3.5mm三节耳机座，用于输入/输出音频信号。
TF卡槽：支持1路高速SD卡扩展（和eMMC复用，eMMC版本默认无SD卡功能）
，扩展存储很方便。
2个USB 2.0接口：接个鼠标键盘或者U盘都很方便。
2个以太网口：适应双百兆以太网口，支持WAN口+LAN口双IP。双网口设计在做网 关设备时特别有用。
DC输入：支持9~26V宽电压输入，也就是咱们常用的12V和24V电源都可以通用。

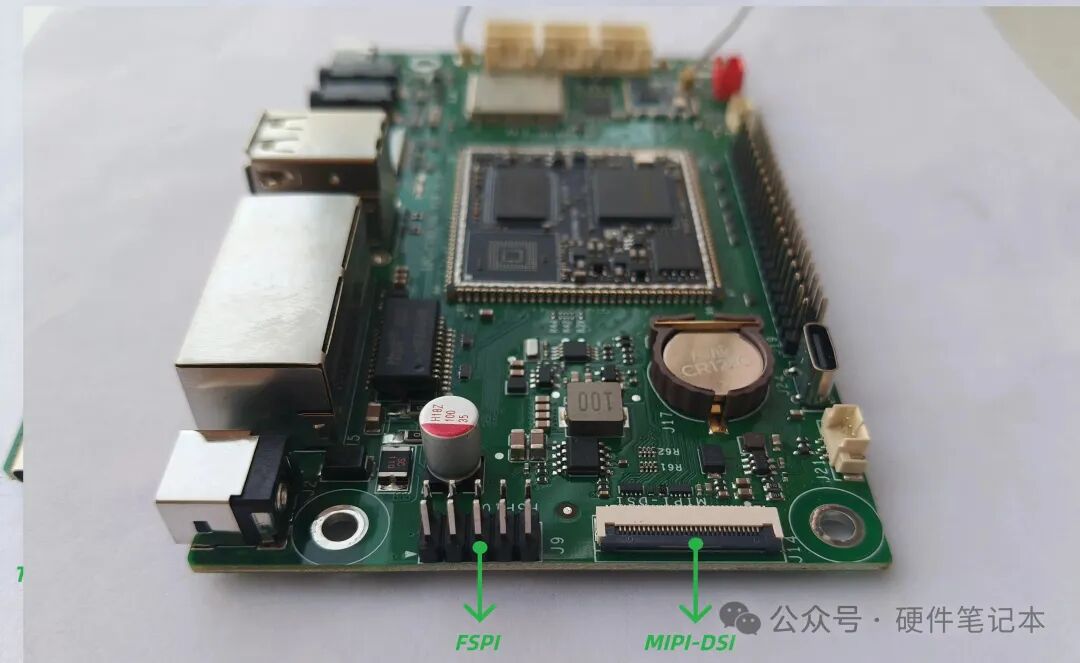

再挨着的是2x5x2.54间距黑色直插双排针：支持1路FSPI接口（和NAND FLASH复用，NAND FLASH版本默认无FSPI接口功能）。
旁边的是1x30Px0.5mm间距的MIPI-DSI接口：用于接MIPI显示器，单路MIPI-DSI(2Lane)支持到1280x1280@60fp。

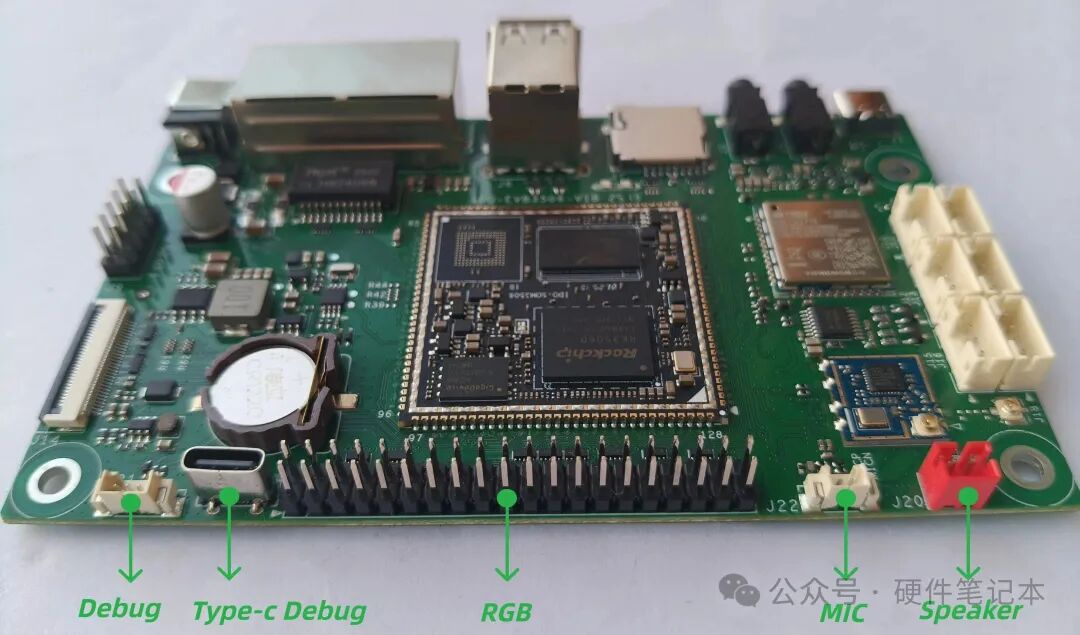

Debug调试接口就有两种：1x3x1.25间距的立贴米白色针座，用于串口调试；同时也可以用立贴Type-C接口进行调试，以适应不同应用场景。
显示屏接口也很全面：既有MIPI-DSI，RGB接口，想接什么屏都行。
再右边是1x2x1.25mm立贴，米白色MIC单麦克风录音接口：支持驻极体麦克风输入。
接着是1x2x2.0mm的SPEAKER接口：用于外接喇叭。

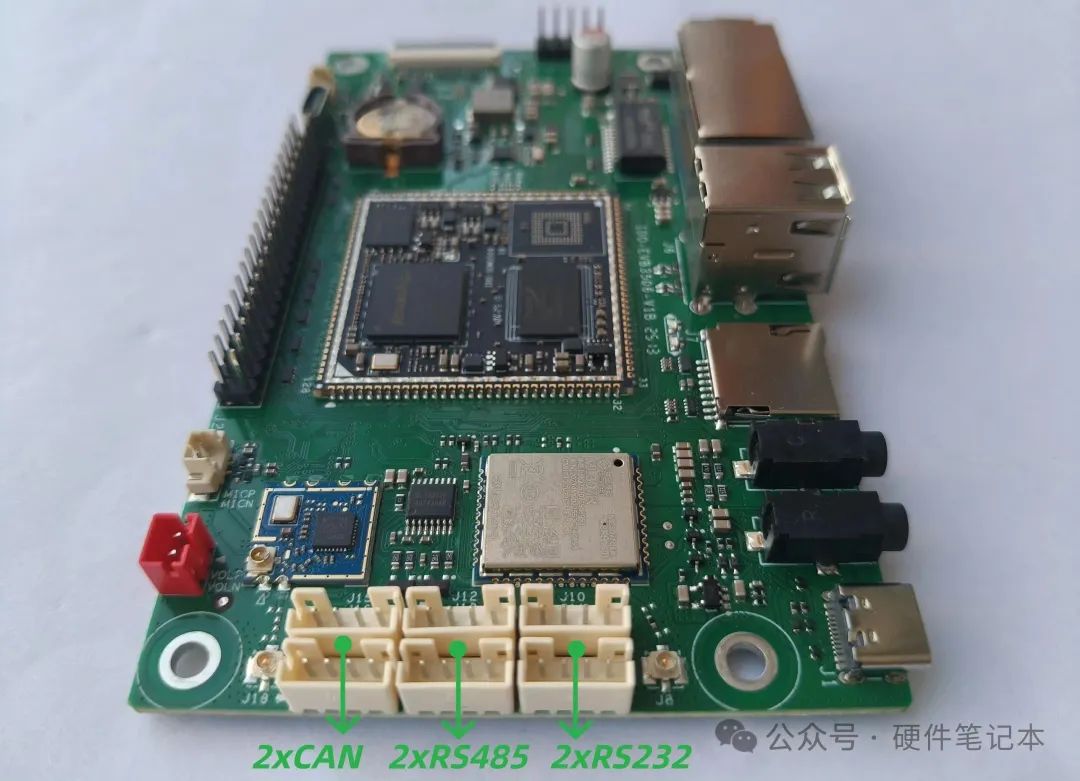

还有工业接口一应俱全：6个1x4x2.0的接口，RS232/RS485/CAN都有了。
特色功能亮点

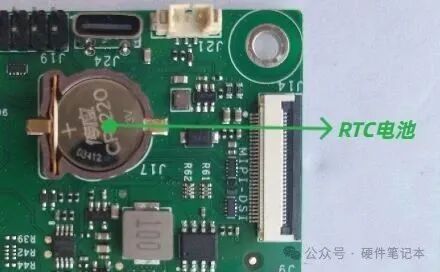

RTC电池：主板预留一个CR1220纽扣电池，为实时时钟芯片供电，避免主机断电的时候，时间和日期信息的丢失。

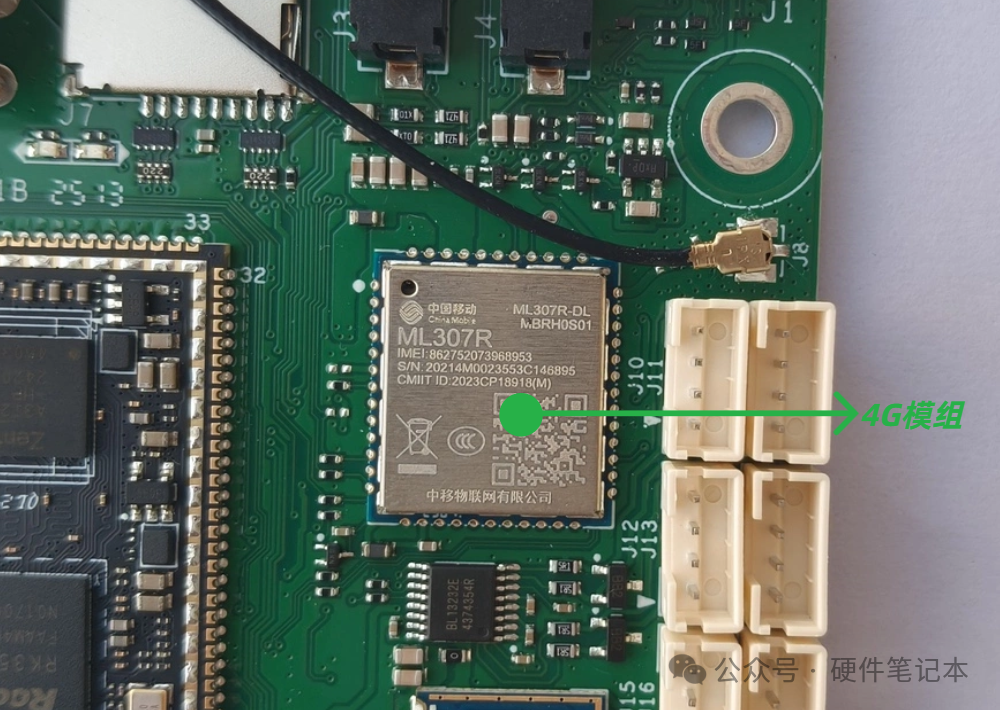

4G模组：采用的是中移4G LTE Cat1模组(ML307R-DC)，，主要服务于低功耗、广覆盖场景，支持 LTE Cat.1，可适配NB-IoT网络，覆盖国内主流运营商频段（如B1/B3/B5/B8/B34等），上行速率最大支持5Mbps，下行速率最大支持10Mbps。

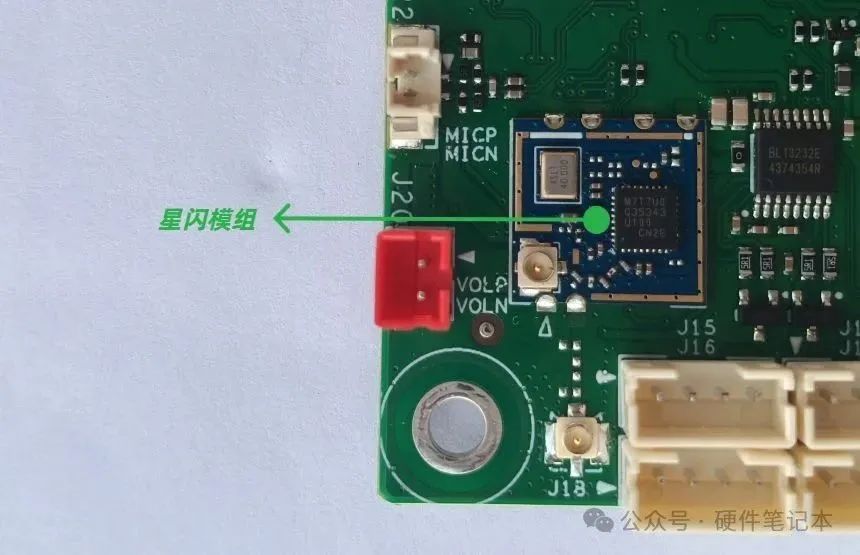

星闪模组：支持2.4G WLAN+BLE+SLE，外置一个IPEX天线座。

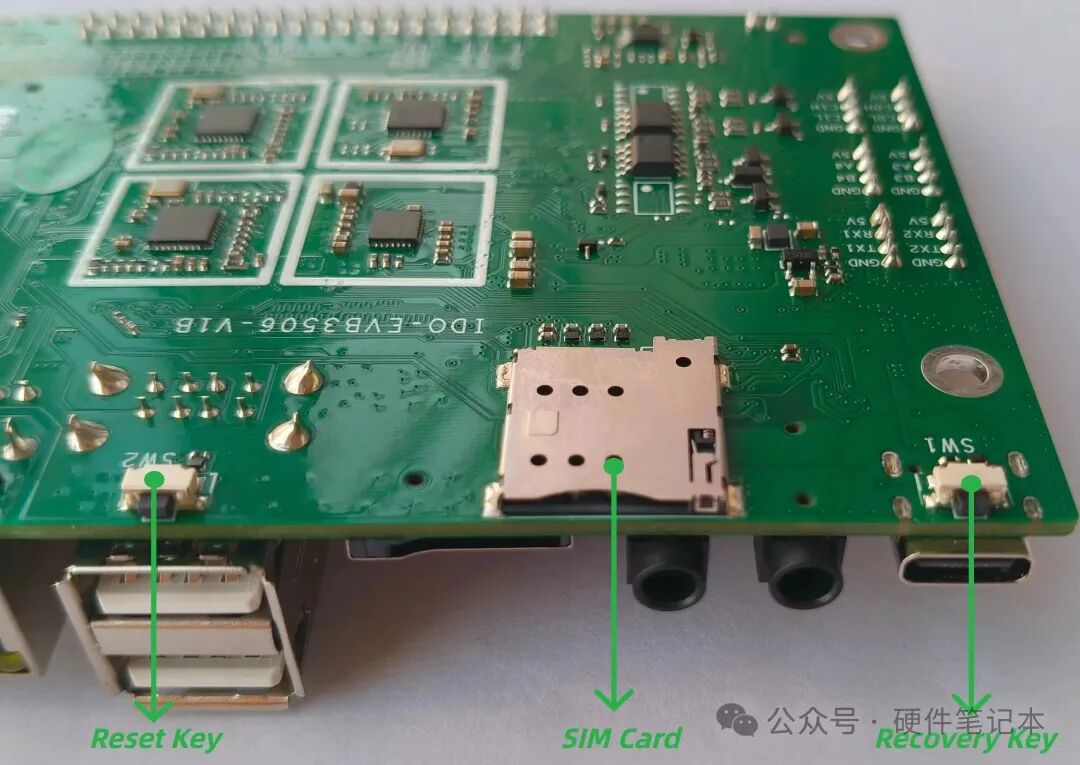

主板背面有SIM卡槽，还有两个按键，一个Recovery Key，另一个是Reset Key。
左边是SW2复位按键，在开机状态下，按下Reset按键，系统复位。
中间是SIM卡槽，设计在背面很合理，当主板正面空间不够用的时候，完全可以这样设计，不会影响其它接口的使用。
右边是SW1是Recovery按键，默认为高电平(1.8V)。关机状态下：在没有按键动作且系统已经烧录固件的前提下，上电直接进入系统；若系统启动时Recovery 按键处于按下状态，且电脑通过USB线连接主板TypeC接口，则RK3506进入 Loader 烧写模式，当PC 识别到USB 设备时，松开按键恢复为高电平(1.8V)，即可进行固件烧写，系统开机后此按键为音量+键。
从上面可以看出，工业接口相当丰富。

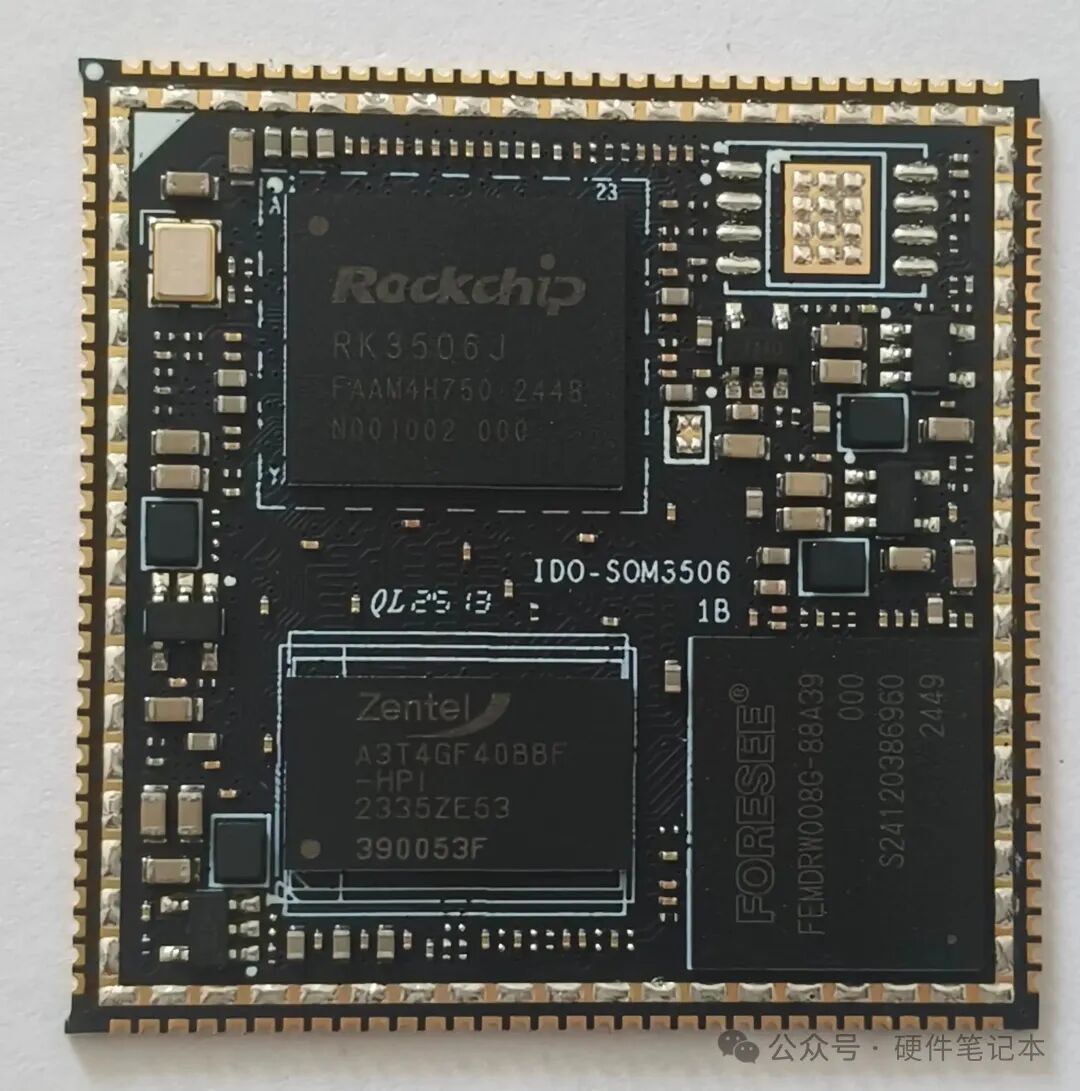

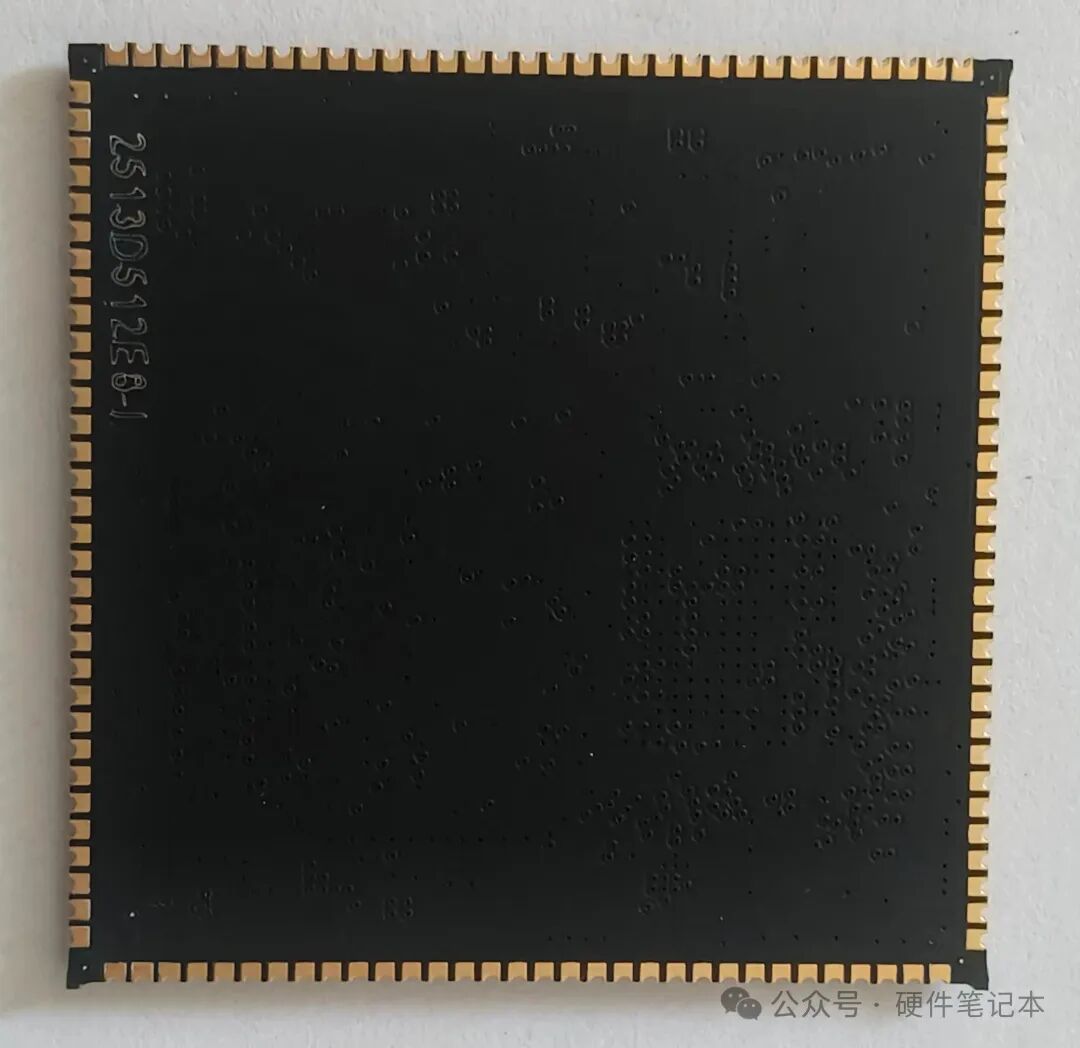

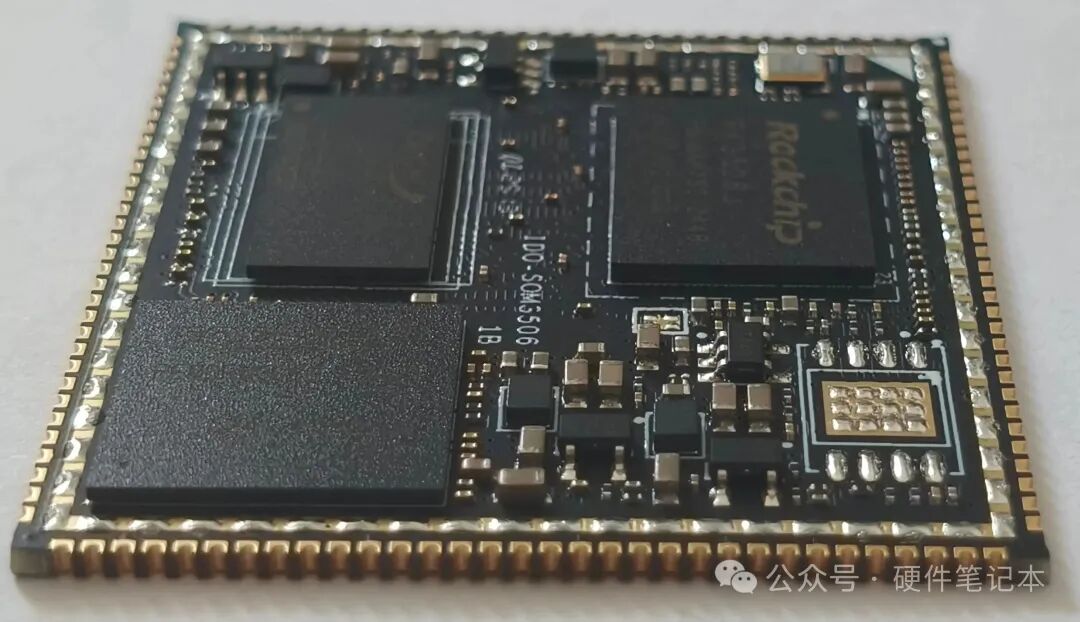

核心板介绍
配套的核心板绝对是这款产品的灵魂所在，性能非常强悍。
价格方面：最低只要59.9元！你没听错，就是几杯奶茶的钱。比过市面上同性能的产品，价格至少是它的几倍。
工业级设计：
宽温设计：-40℃到85℃都能稳定工作；
8层PCB板：已通过信号完整性测试，高频信号传输稳定；
沉金工艺：优异的导电性，卓越的焊接性能，可显著提升PCB（印刷电路板）的可靠性和使用寿命。
再强调两句：
邮票孔设计：相对于一般板更加灵活，抗震性强，便于贴片，降低成本，邮票孔封装可以实现高密度的焊点布局，适用于这种核心板大量连接的电路信号。
1.1mm间距：这个间距手工也可以焊接。
100%国产化：现在国际形势这么复杂，国产化太重要了，完全不用担心断供风险。
配件介绍：想你所想

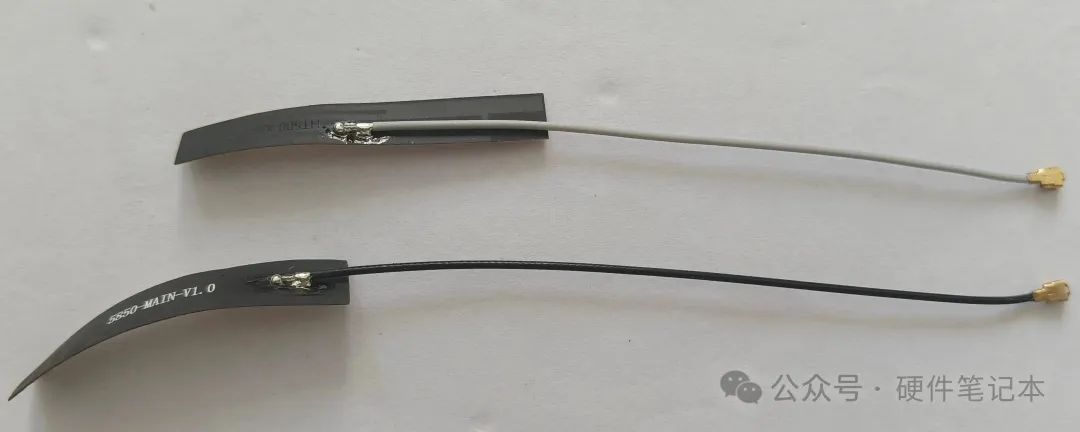

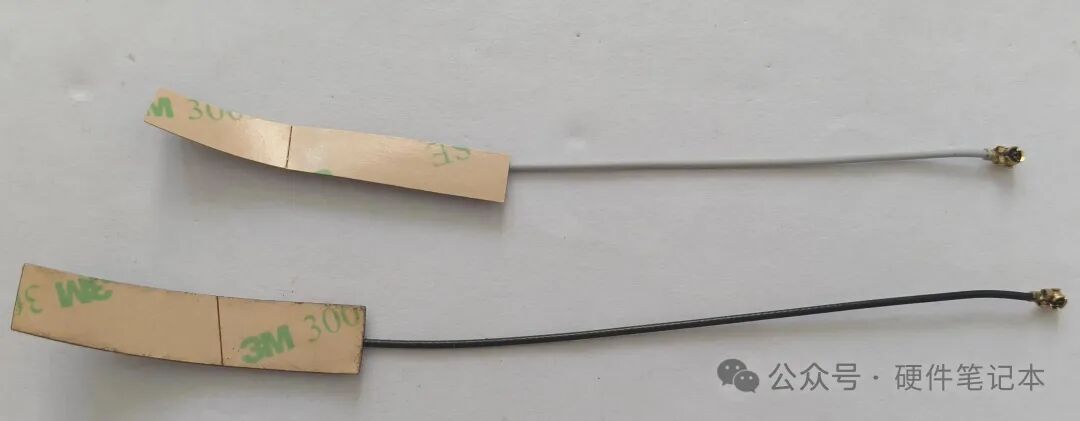

首先咱们来看一下天线，板子上有两个看起来差不多的天线，但实际作用是不一样的，一个是WIFI天线，另一个是4G天线。
如果取下来不小心把它们放在一起，你是不是就不容易区分出来了？仔细看4G天线更长，是黑色的，WIFI天线更短，颜色更浅是灰色的，天线上面也有wifi字样。
这种柔性FPC天线，是柔性设计，可以随意弯曲，可以将背面的3M贴纸直接撕开，然后贴在我们设备里面，很多场景都在用，包括咱们的汽车充电桩有些时候也会用到。
配套的还有一些其它配件

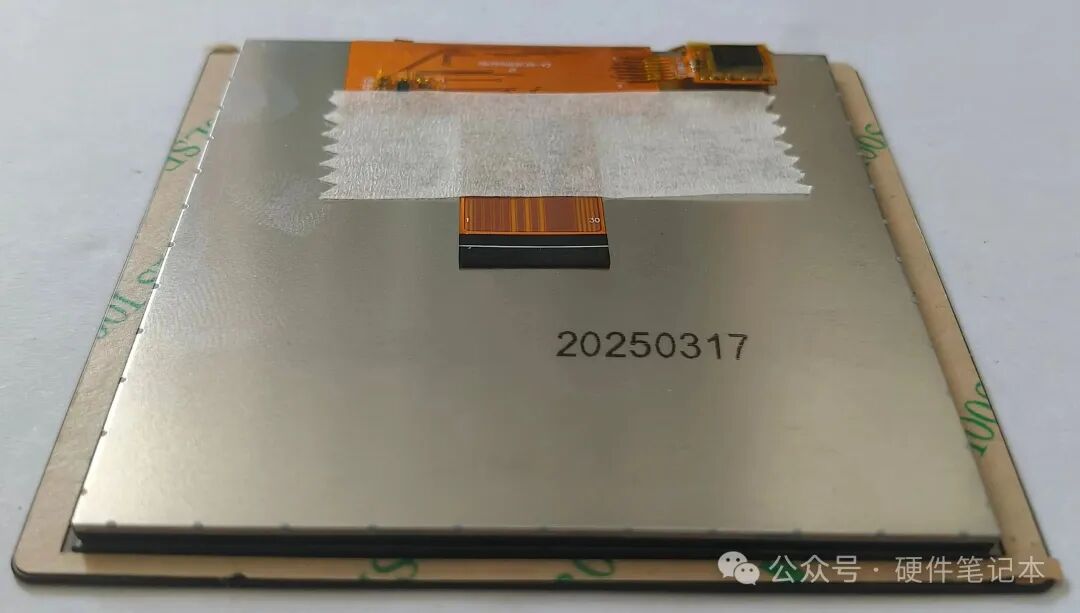

4寸TFT-LCD：MIPI接口，分辨率为720x720，色深为16.7M。
还有其他配件包括12V/1A电源适配器，Type-C接口的调试线，USB转TTL工具，杜邦线和塑料间隔柱。

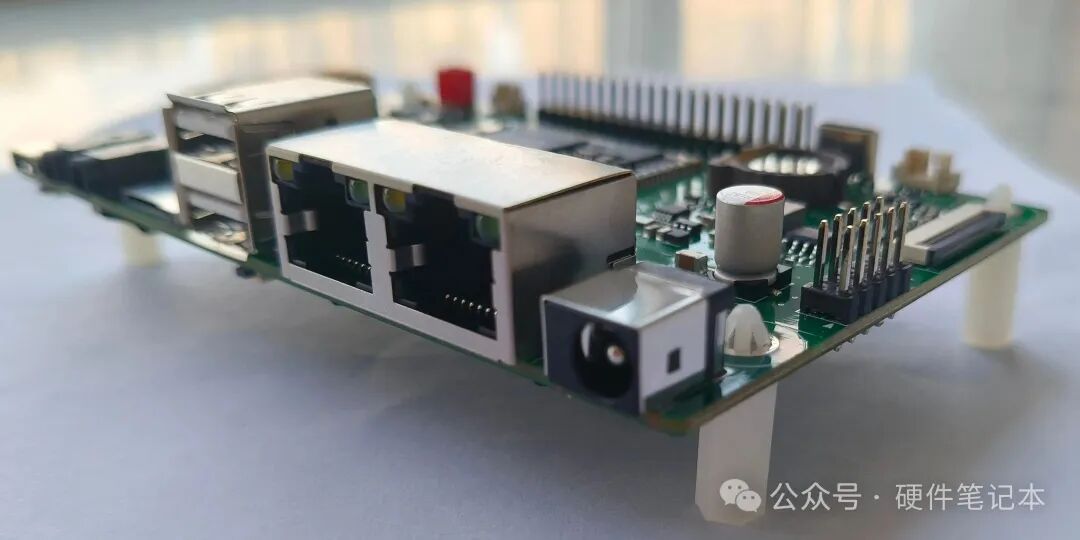

这个塑料间隔柱虽然不值钱，但是用起来却是非常方便，主要作用就是在咱们调试时将主板抬起来，用于保护电路板，防止跟周面锡渣或者其它金属物品短路。
最后，咱们来一张全家图
031
开发资料

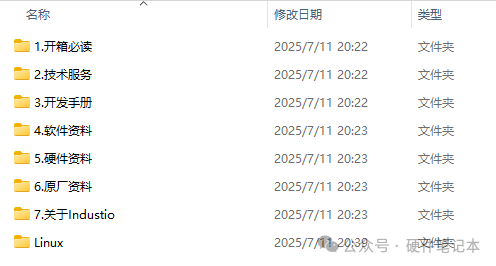

作为一个工程师，我也特别看重开发板的资料，完善的资料会让整个开发过程事半功倍，购买后你会收到整整90G的开发资料包。老实说，这个资料我整整下了几天才下完，一方面确实是资料太全了，另一方面家里网速确实太差了。

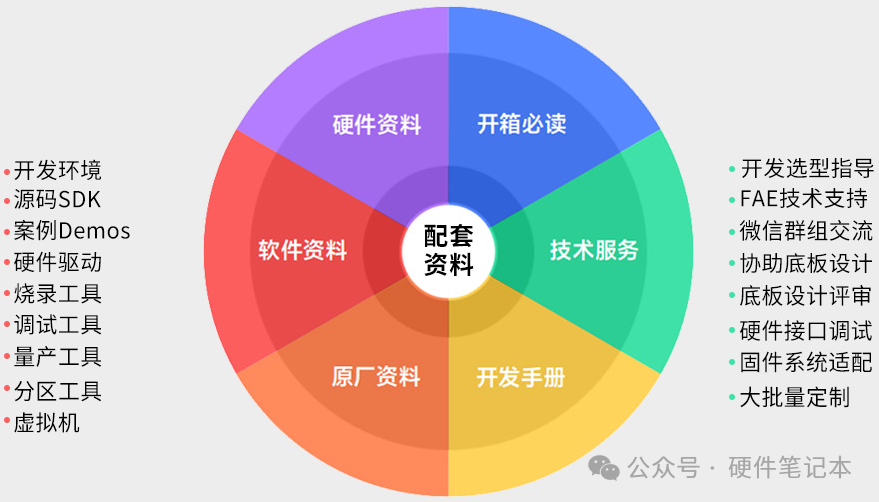

里面除了HDK，SDK还有很多相关的技术服务，原厂资料，开箱必读指南以及industio的介绍手册选型等等。

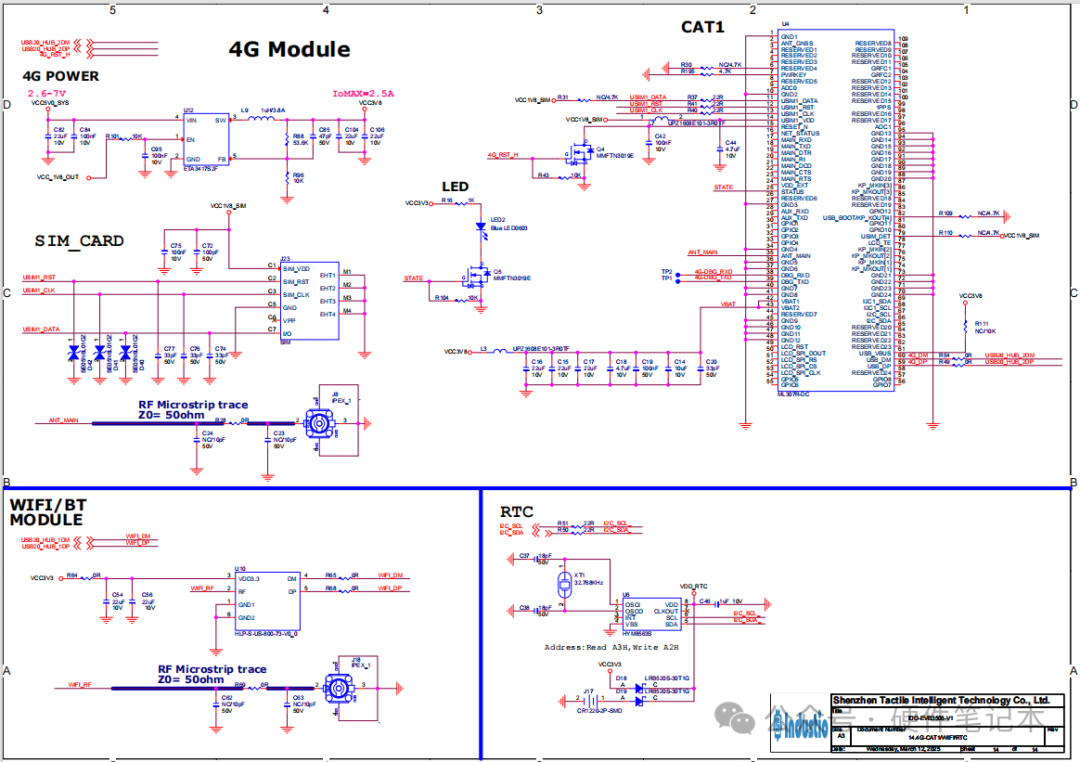

咱们随便打开一份硬件原理图来看，就很人不一样的感觉。与常见的参考设计不同，它采用了清晰的功能分区布局：上面是4G模块及其接口，供电电路，右下面左侧整齐地布置了WIFI模块右侧是RTC电路。每个功能区块都用明显的框线和标注区隔开来，信号功能一目了然，让人在阅读时能快速定位到目标电路，大大提升了原理图的可读性和维护性。这种模块化、系统化的设计思路，既体现了工程师的严谨思维，也为后续调试和维护提供了便利。

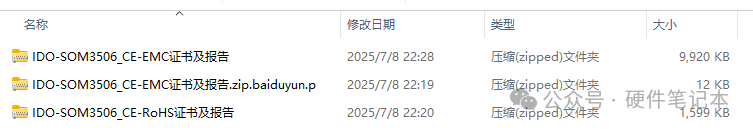

我有留意到在产品的电磁兼容性（EMC）方面，这款产品不仅通过了CE认证的EMC测试（其RE测试标准甚至比FCC更为严格），还随附了完整的测试报告，充分证明了其出色的EMC性能。
更令人印象深刻的是其ESD静电防护性能——普通产品的ESD标准通常为接触放电4KV/空气放电8KV，而这款产品直接将指标提升至接触8KV/空气15KV，远超行业平均水平，显著提升了产品的可靠性和耐用性。
做过产品落地的工程师都深有体会——EMC认证对产品上市销售至关重要。这份认证不仅意味着产品符合电磁兼容标准，更是产品可靠性的有力证书，在市场竞争中绝对是重要的加分项。
从商业角度看，这既展现了团队的专业实力，也为后续市场推广提供了强有力的技术支撑。

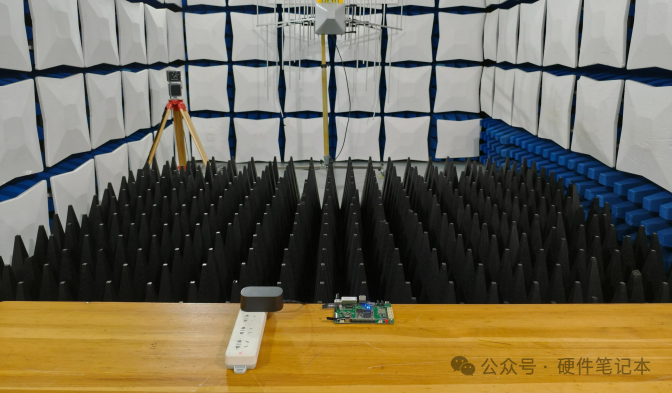

RE测试现场

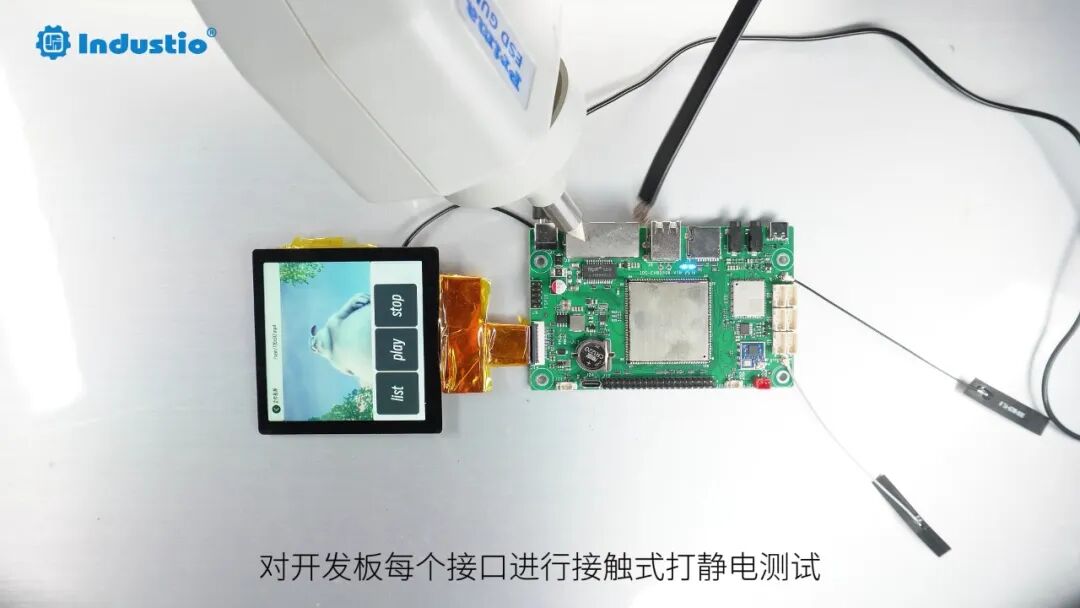

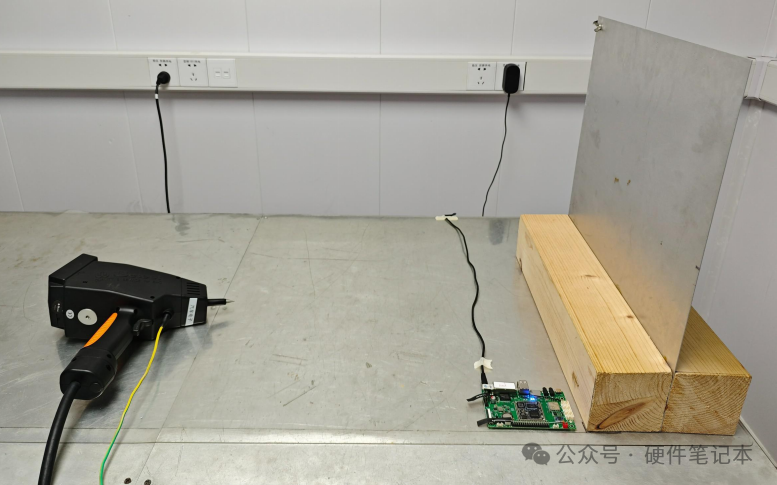

ESD静电测试现场

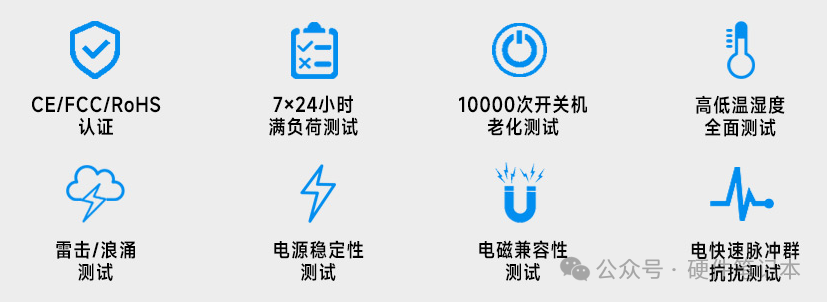

除此之外，触觉智能在可靠性方面也花了很大的功夫，进行了严格的电源完整性和信号完整性仿真设计，通过各项电磁兼容、温度冲击、高温高湿老化、长时间存储压力等测试。
产品可以广泛用于家电显控、显示HMI、手持终端、工业IOT网 关、工业控制、PLC等领域。
做产品不容易，做好产品更是难上加难。看得出来触觉智能这次是下了血本要搞大事啊！他们产品不仅实现了100%国产化，还拍胸脯保证10年稳定供货。这对我们做项目的来说简直是雪中送炭——这几年被贸易战折腾得够呛，整天忙着找替代料、做验证，人都快被逼疯了。现在总算有个靠谱的长期方案，终于能睡个安稳觉了！
至于软件，支持多种实时与常规系统，系统上有一个基于Linux6.10核心，采用Buildroot构建的系统，支持Ubuntu系统，同时也支持QT GUI，LVGL轻量级UI框架，秒级快速启动。

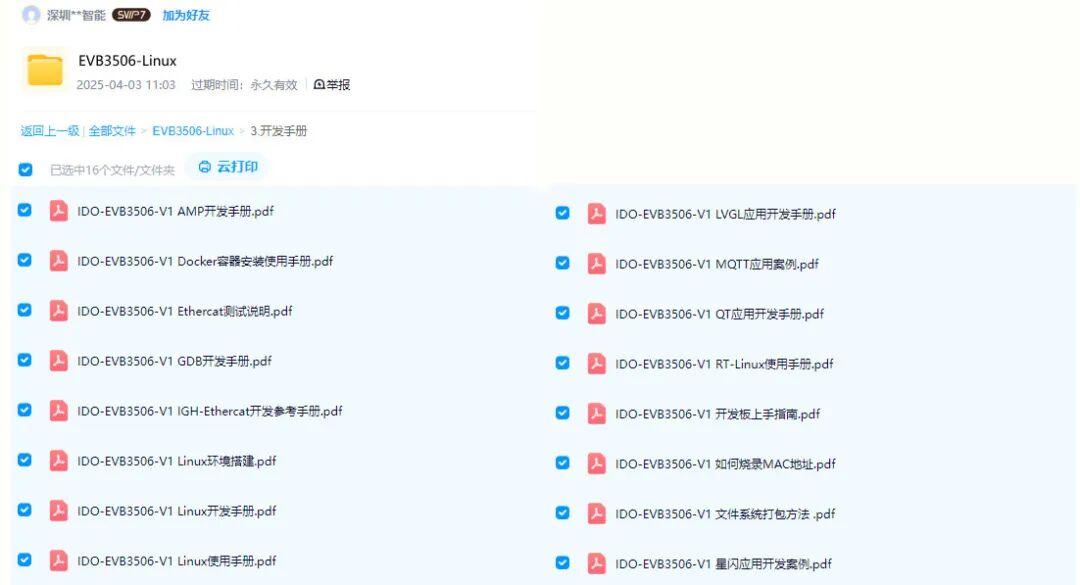

软件手册内容丰富，提供详细的开发者手册，每个接口都有详细说明，源码SDK，案例Demos，示例代码丰富：GPIO、PWM、ADC等常用外设都有现成的例子。
说真的，这么全的资料在同价位开发板里真是独一份。新手照着文档就能快速上手，老鸟也能直接用在项目上，省去了很多自己造轮子的时间。

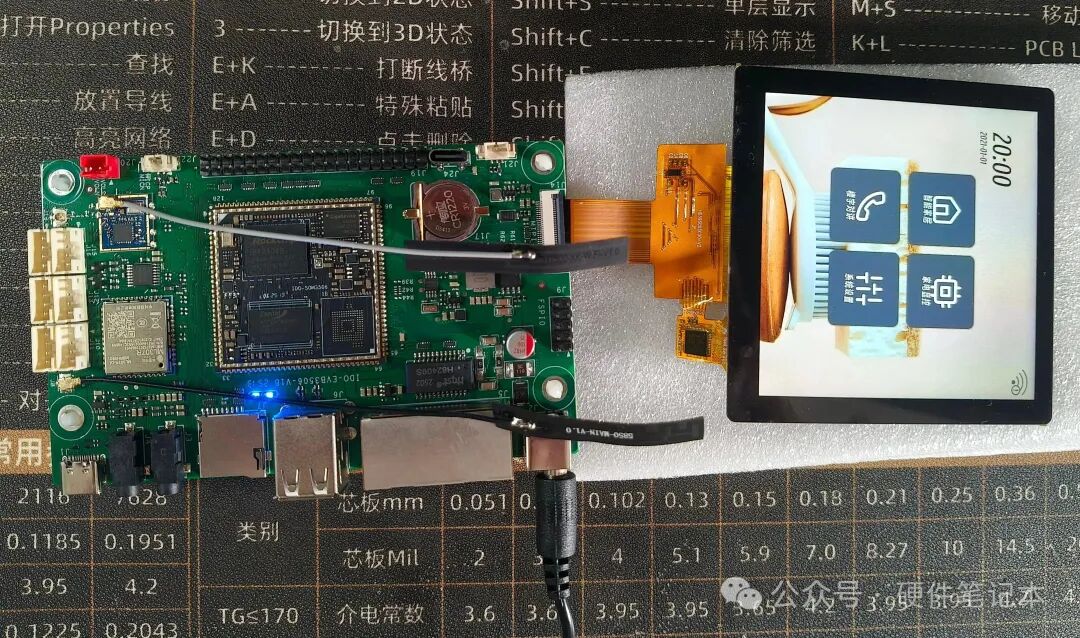

最后咱们来点亮一个LCD。
041
总结
性价比之王，经过这段时间的了解，我给这款开发板总结了几个关键词：
价格亲民：核心板宽温级256+256MB才59元
性能强悍：三核A7加M0的设计，应对复杂场景游刃有余
接口丰富：该有的都有
稳定可靠：工业级设计，已实现量产，拿来就能用
生态完善：软件支持到位，开发效率很高
适合人群：
嵌入式初学者：资料齐全，容易上手
创业公司：低成本验证产品创意
各个企业：稳定可靠，长期供货
电子爱好者：可玩性高，社区支持好
如果你正在寻找一款性价比高的开发板，触觉智能的星闪开发板绝对值得考虑！
