LDO是怎么工作的？
想象一下，你正在给精密电路供电，输入电压可能波动，负载也在变化，但输出电压却稳如磐石——这背后，正是LDO在默默调节。
它的核心是三部分协作：

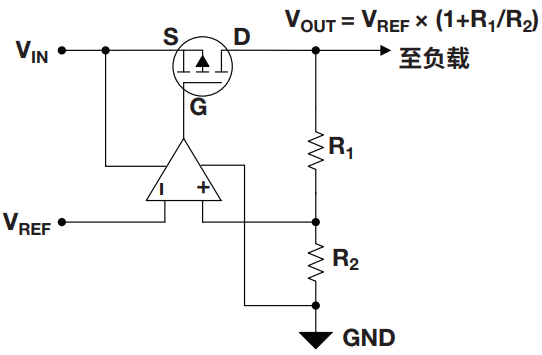

误差放大器：像是一位敏锐的观察者，时刻对比实际输出和理想电压值；
调整管（常为MOS管）：相当于一个可精细调节的阀门，根据指令改变开度；
反馈电阻：负责将输出电压的真实情况“报告”回误差放大器。
它们共同构成一个闭环控制系统，让电压稳定在目标值。
021
压降：先从最基础的概念讲起
压降（Dropout Voltage）可能是LDO最重要的参数之一。它指的是：输入电压必须比输出电压高多少，LDO才能正常稳压。
举个例子，你希望输出3.3V，LDO的压降是200mV，那么输入至少得在3.5V以上。如果输入电压掉到3.4V，输出就会不稳，随着输入一起下降——这时候LDO已经“撑不住”了。
所以在选型时，一定要确保在最恶劣条件下（比如电池低压状态），输入电压仍然高于输出电压加上压降。
而压降值的大小，很大程度上是由LDO的内部架构决定的，比如是PMOS、NMOS，还是带偏置电压的架构。这些都直接影响它的适用场景。
031
输出电容：需考虑降额使用
很多工程师都知道LDO输出端要接电容，但常常忽略：电容上标的值，并不等于实际能用的值。

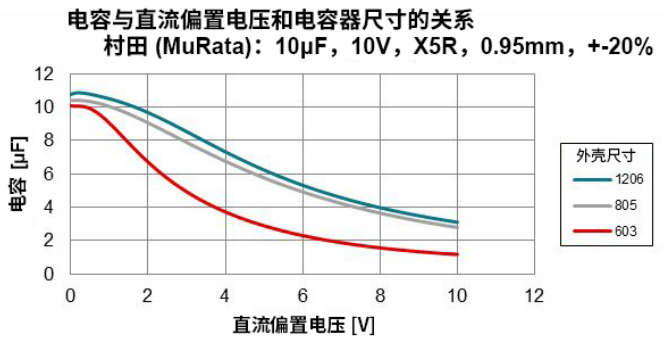

你买了一个标称10µF的电解电容，但由于：
直流偏置效应：电压加上去，电容值可能下降；
温度影响：高温环境下容量会降低；
本身误差：通常有±20%的偏差；
最后实际可用容量肯定到不了10uF。如果没留够余量，系统稳定性可能会出问题。
所以输出电容的选择，一定要考虑直流偏置、温度和工作环境，谨慎降额使用。
041
发热：要尽可能降低
LDO的原理决定了它会发热，发热量由一个简单的公式决定：
功耗 = (输入电压 - 输出电压) × 输出电流

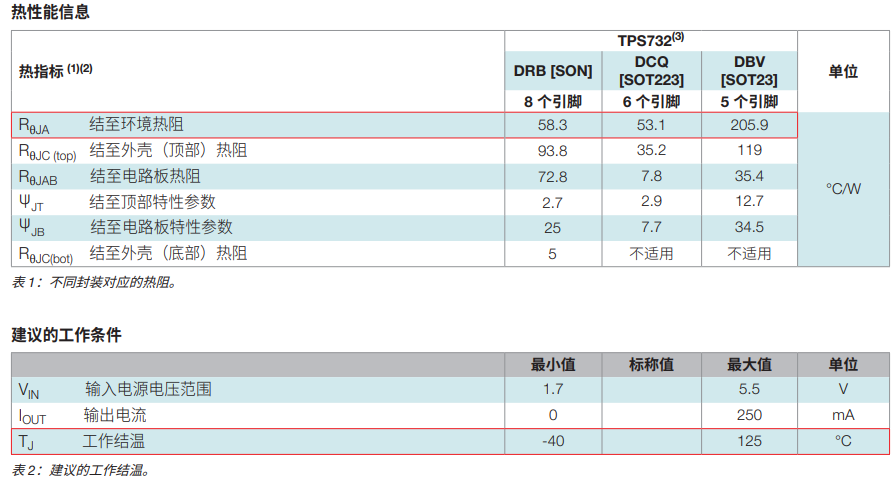

举个例子，如果压差3V，电流500mA，那么功耗高达1.5W——这足以让一个小小的LDO迅速升温。一旦芯片结温超过典型值125°C，就会触发过热保护，直接停止输出。
改善散热的方式包括：
选用散热性能更好的封装；
在PCB上大面积铺铜帮助导热；
在输入前端串接电阻分担部分功耗；
布局时远离其他发热元件。
051
静态电流
你有没有遇到过这种情况：设备没怎么用，电池却很快没电了？问题可能出在LDO的静态电流（IQ）上。

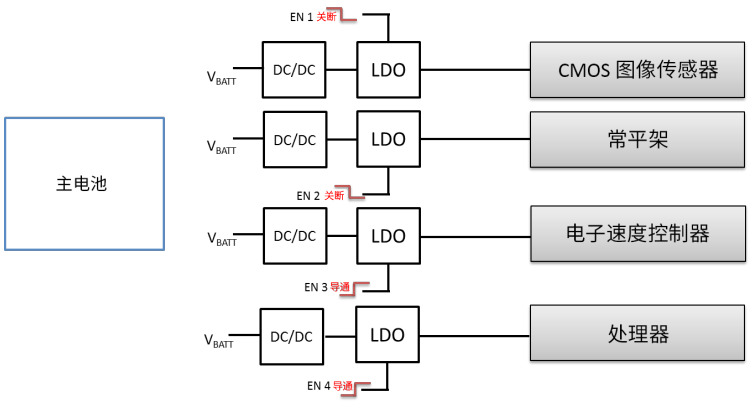

静态电流指的是LDO在空载或待机状态下自身消耗的电流。对于智能手表、遥控器、IoT设备等长期待机的产品来说，这个参数至关重要。现在优秀的LDO静态电流可以做到1µA以下，搭配“使能关断”功能，能极大延长电池寿命。
061
保护功能
一个好的LDO不应该只是稳压，还要能保护自己和系统。常见的保护包括：

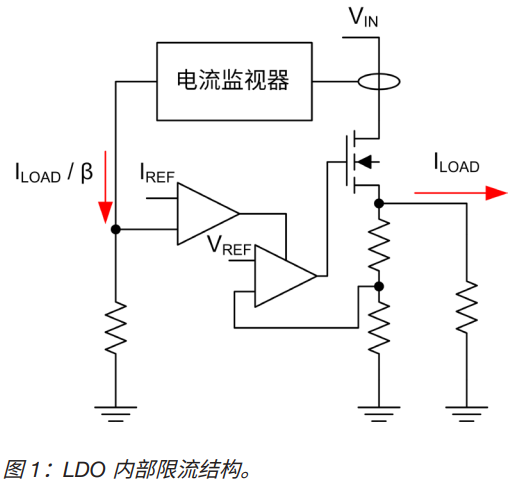

过流保护：输出短路时限制电流，防止烧毁；
反向电流保护：
在多数LDO中，电流只能从输入流向输出。但如果输出电压意外高于输入，电流就可能反向流动，穿过内部体二极管，造成损坏。

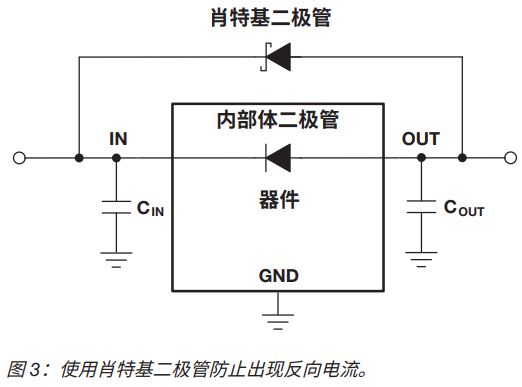

防止方法包括选用自带防反灌功能的LDO，或者在输出与输入之间跨接一个低压降的肖特基二极管。
过热保护：温度过高时自动关断。
这些都是系统可靠性的重要保障。

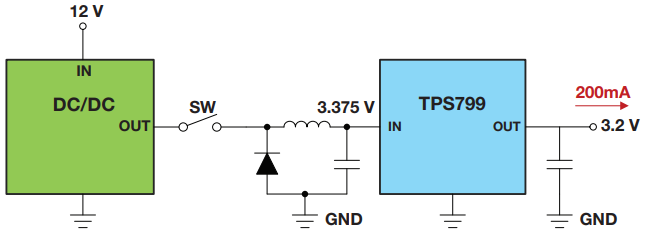

这份资料里面还讲到了电源抑制比（PSRR），PSRR越高，说明LDO对输入电源中的噪声抑制能力越强。如果你前端是开关电源，或者系统中有高频噪声源，就一定要关注PSRR这个参数。

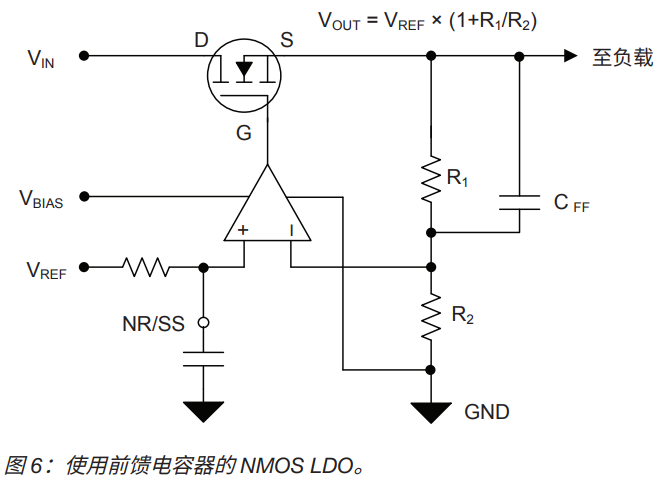

LDO自身也会产生噪声，主要来自内部基准电压源。如果你用它为模拟电路、音频Codec或高精度传感器供电，就应选择低噪声型号，有时还可外接“前馈电容”进一步抑制噪声。
