分享一个PCB设计‘外挂’，从此画板心里有底，避坑指南+1

兄弟们，摸着你那稀疏的头发说，是不是也遇到过这种窘境：板子都快画完了，结构工程师突然一个“善意”的提醒——“老哥，你这个电感好像高了两毫米，顶壳了哈”；或者，为了一个奇葩封装，你在建模软件里吭哧吭哧折腾半天，结果老板还嫌你画得慢？别问我是怎么知道的，说多了都是泪。

但今天，你刷到这篇文章就算来对了。我要分享的不是什么枯燥的教程，而是一个实打实的 PCB设计“外挂”！它能给你开天眼，让你在画板时就拥有 “上帝视角” ，提前看穿一切结构陷阱和干涉风险。

更重要的是，它能让咱们彻底告别手动建模的“苦力时代”。下面，就带你直接解锁这个海量免费的3D封装宝藏，再附赠一批咱精心准备的3D资源库，让你的设计效率直接起飞！

011

为什么你需要专业的3D封装？

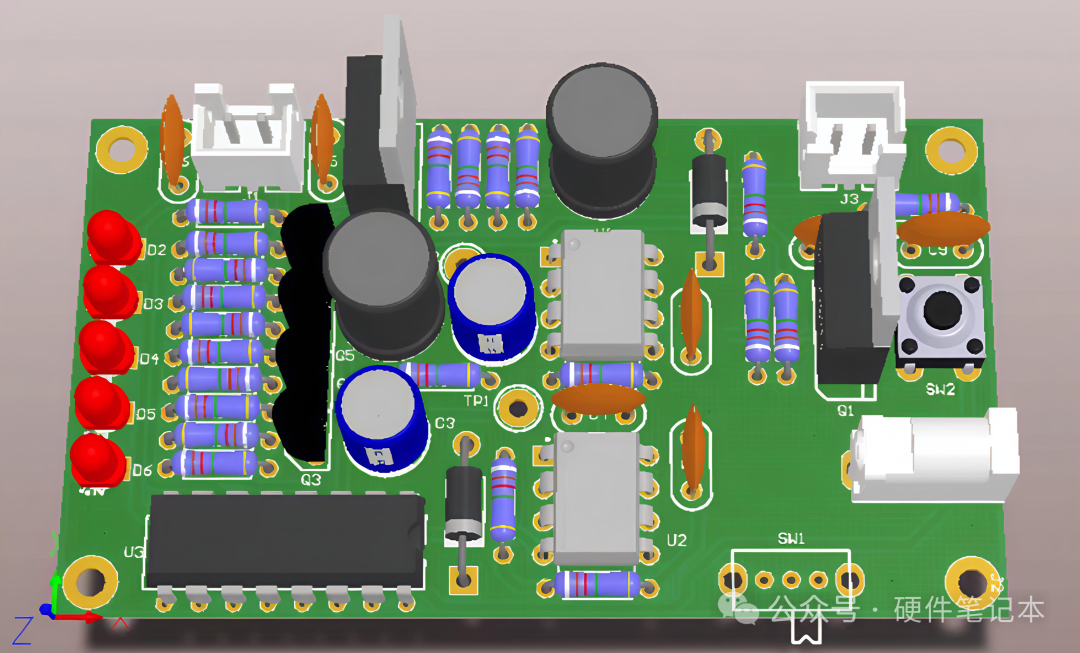

在设计过程中，3D模型不仅仅是为了让板卡“看起来更酷”，更是为了实际结构匹配与装配验证。借助精准的3D封装，你可以：

提前规避元件高度不足或机械干涉的问题
大幅缩短设计周期，减少反复修改
直接调用成熟模型，提升设计可靠性

而如果每一个模型都从零绘制，无疑将耗费大量宝贵时间。正因如此，利用现成的、高质量的3D封装资源，才是聪明高效的做法。

021

3D网站推荐

🔥 今天强烈安利的网站就是：

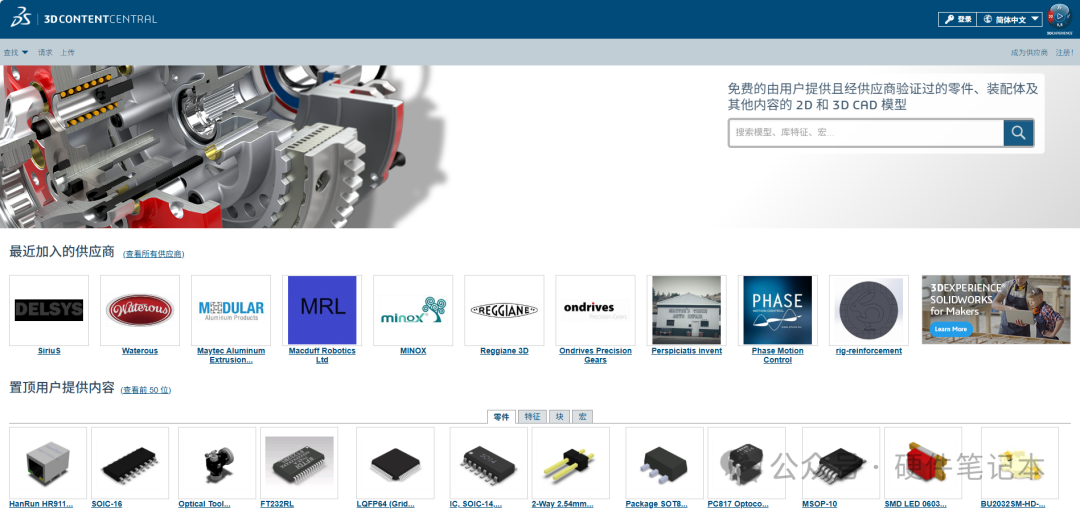

3D ContentCentral（www.3Dcontentcentral.cn）

这是一个完全免费的3D模型资源平台，支持主流CAD软件格式（包括SOLIDWORKS、AutoCAD、Inventor等），提供海量元器件3D模型、2D图纸及供应商目录。你不仅可以浏览、配置、下载模型，还能直接向供应商请求报价，真正实现“搜索-预览-下载”一站式操作。

031

使用演示：简单直观，轻松上手

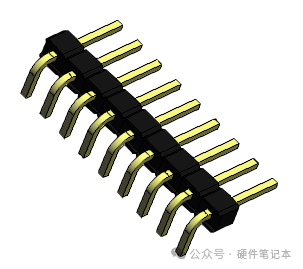

比如我们想要找一个90度单排弯针，直接搜索元件名称

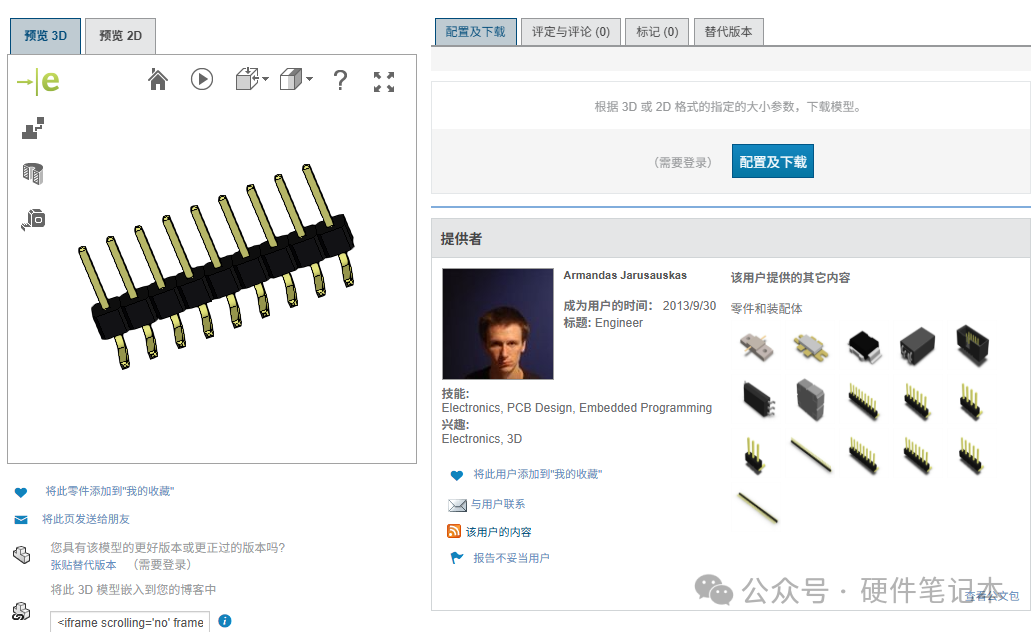

一直按住左键，拖动鼠标，就可以旋转到各个角度进行查看

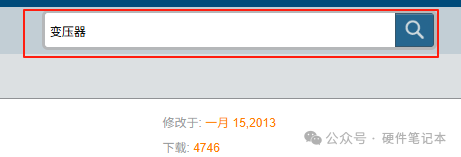

再比如说，如果我们想要找一个变压器的3D封装，可以直接在上方搜索栏直接输入变压器

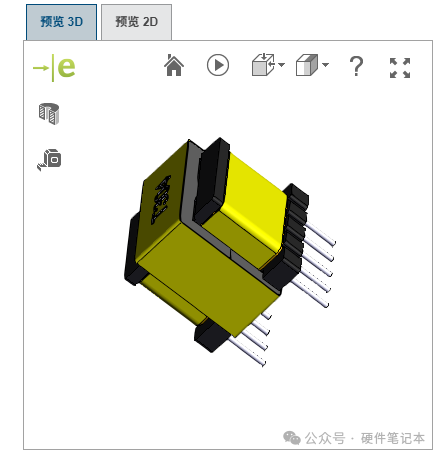

然后变压器的封装就出来了

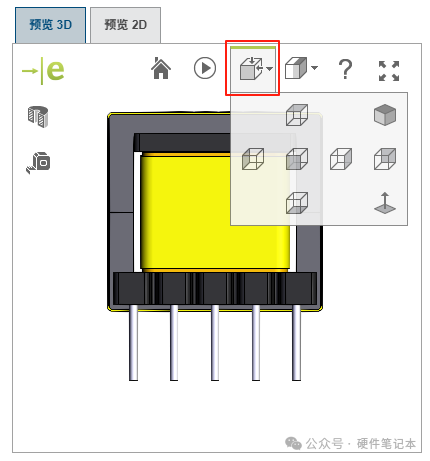

上面有一个选项，可以从各个角度进行查看，包括上、下、左、右、前、后6个方向的正视图。

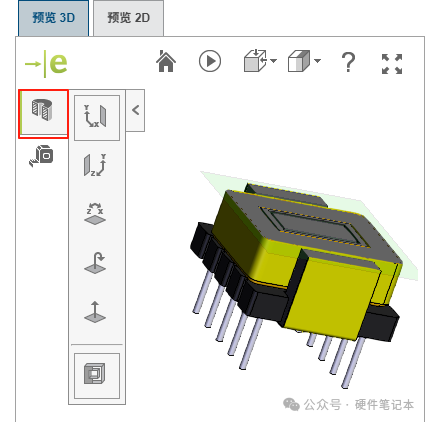

左边有一个选项还可以查看变压器各个角度的剖面图，全方位把握结构细节。

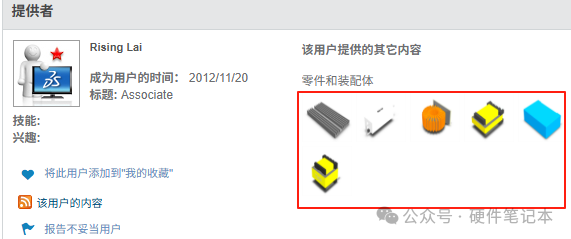

右侧还会推荐同类封装，方便对比选型

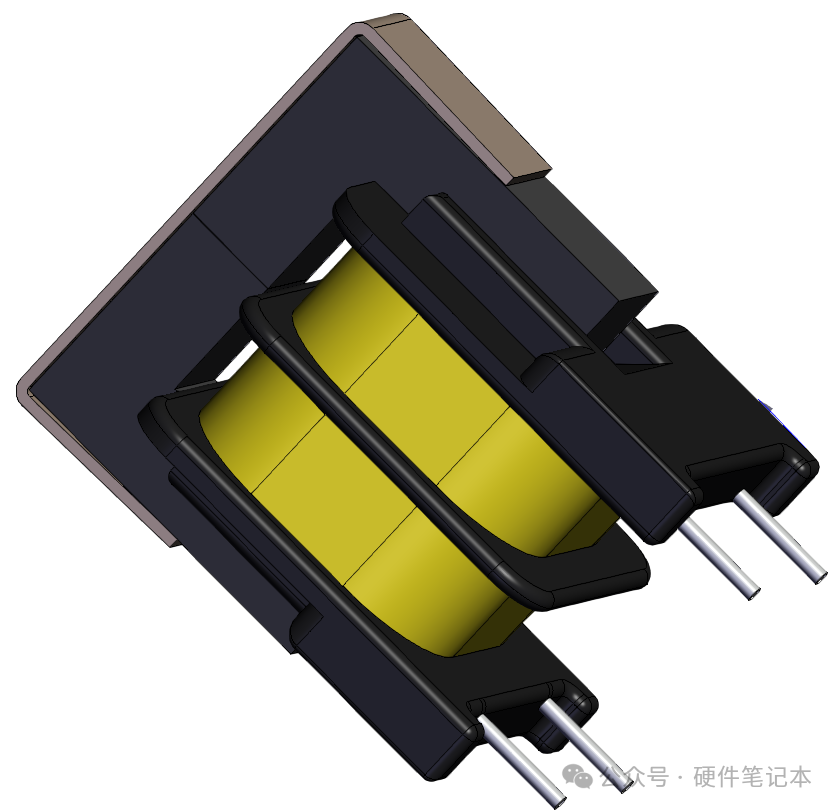

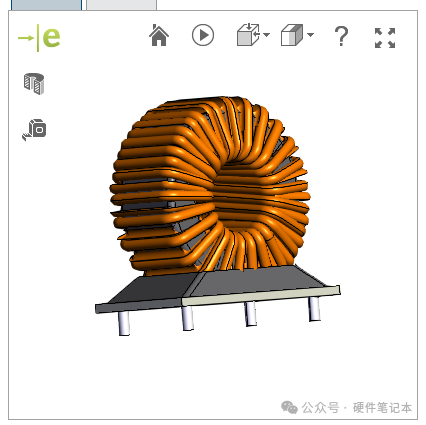

咱们选择一个扼流线圈，它立马就加载出来了，可以通过各个方式正视查看，也可以通过鼠标在各个角度进行旋转查看

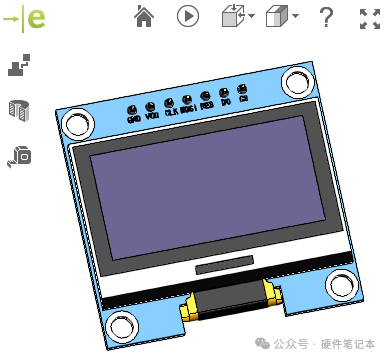

再以OLED显示屏为例：

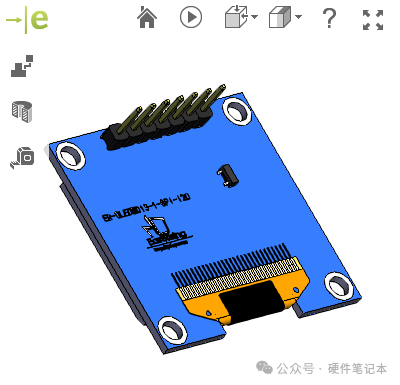

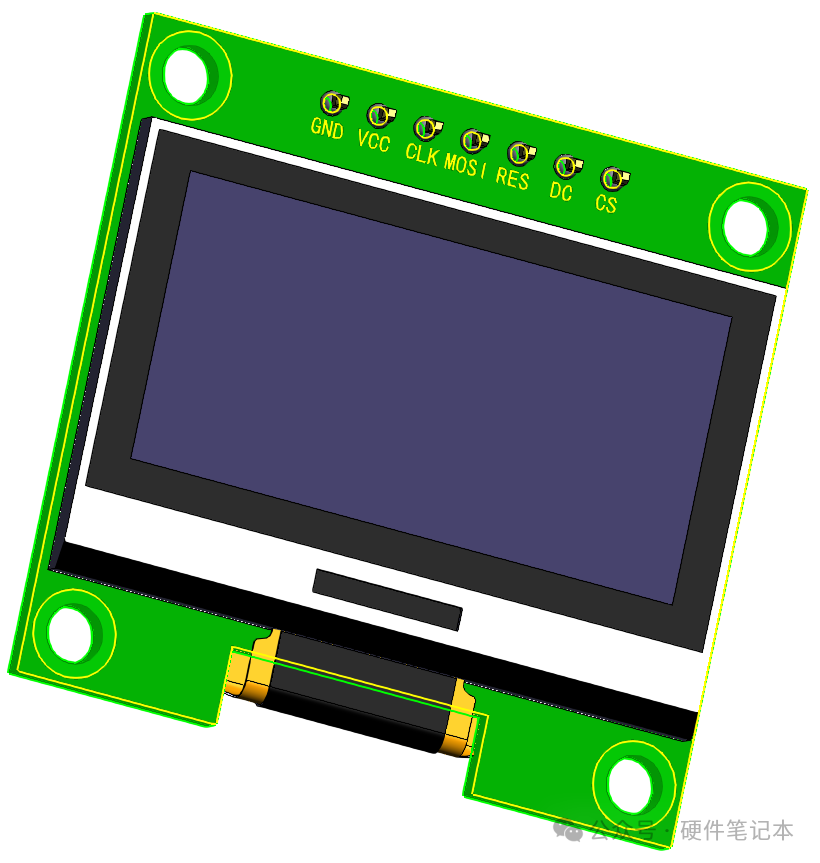

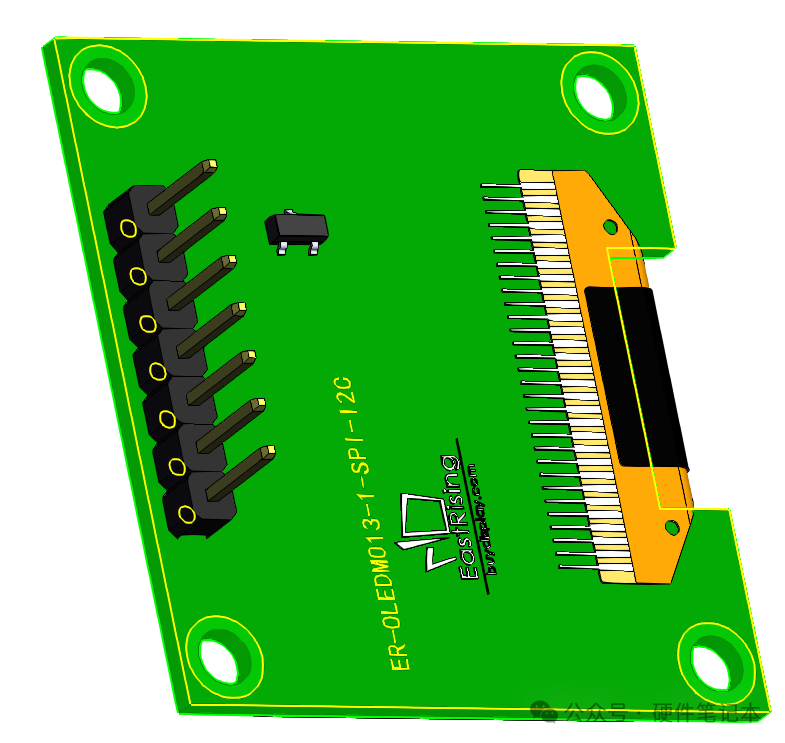

搜索OLED，就有很多OLED封装库出来，模型精度极高，引脚定义、外形尺寸都非常逼真，跟咱们的实物也差不了多少，连引脚定义都有了。

你要是觉得太小，看不过瘾，还可全屏放大查看细节，几乎与实物无异，你就说酷不酷吧。

来源：硬件笔记本
