功放的保护方法

新手在调功放的时候，最怕的是什么？——冒烟，功放烧了。

功放作为信号的放大器件，关系到一个系统的性能好坏。所以如何去对功放进行保护，做到功放不烧呢？

要想做到功放不烧，就需要知道功放烧毁的原因。

功放烧毁一般有以下几类原因。

一、操作不当（新手）

第一类问题为匆匆忙忙新手期

典型问题：

焊接不良、虚焊或短路；

电源接错或电压异常；

急于上电，未做充分检查。

解决办法：

检查焊接工艺，无虚焊，短路。

检查方法：万用表电阻档测量各点电阻。注意此时不要焊功放管，且测量各点电阻时不要接入电源；

连接电源，用万用表电压表测量个各点电压。

二、自激

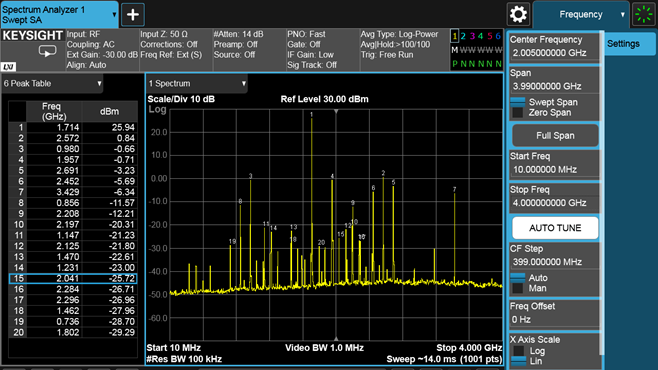

PA作为射频系统里输出功率最大、增益较高、应用环境最复杂的器件，是系统中最易发生“自激”的电路模块。在大功率PA中，一些自激现象有可能产生不可控的大功率及大电流，进而烧毁PA，造成Ruggedness问题；即使一些自激现象轻微，不至于使器件损坏，但这些杂散也会恶化射频系统收发性能，也需要避免。

做功放的都是专业的，都知道要将功放调稳定，但是

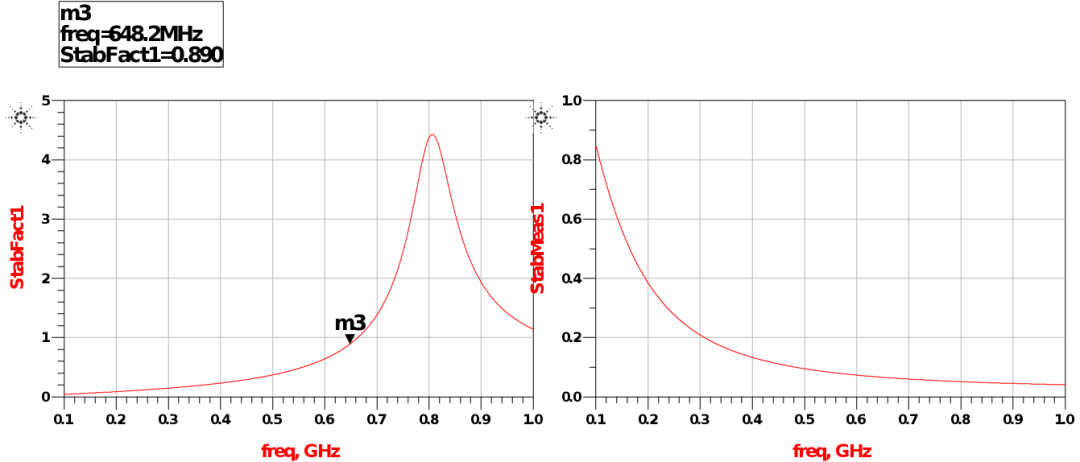

这里往往容易反的错误是，在工作频段内将功放调稳定，没有全频段观察功放是否稳定。

解决办法：

1.全频段稳定性匹配调试；

匹配稳定性可以通过阻抗匹配、串电阻、负反馈等方式

2.电源处理

强化电源退耦 ：

就近原则 ：每个芯片/关键器件的电源引脚 与地引脚 之间，直接并联 退耦电容。

多级退耦 ：

大容量低ESR电解/钽电容 （10μF - 100μF）：处理低频纹波和电流突变。

陶瓷电容 （0.1μF - 1μF, X7R/X5R）：处理中频。

小容量高频MLCC （100pF - 0.01μF, NPO/C0G ）：最关键！ 提供>100MHz的超低阻抗路径，必须紧贴引脚放置 。

三、散热

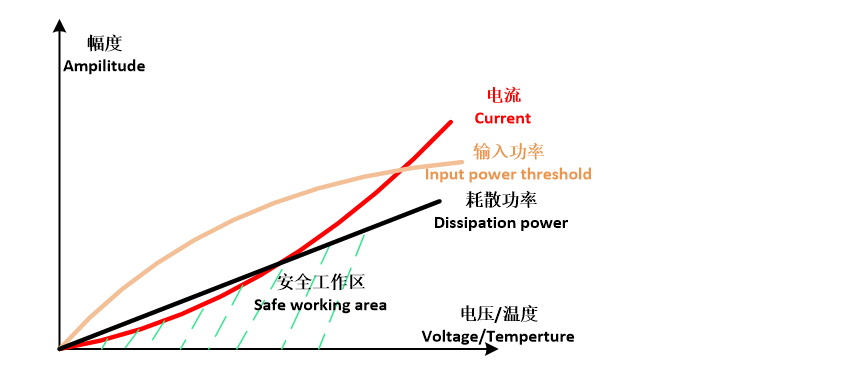

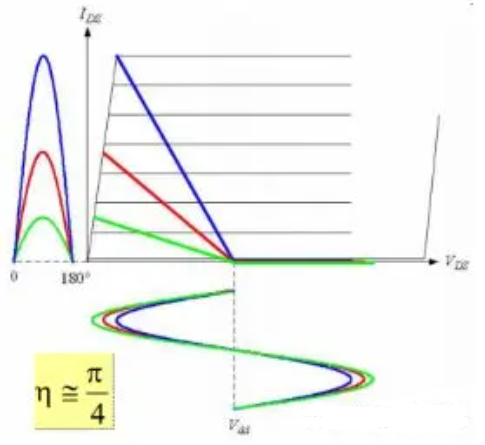

模电的书里讲过，放大器烧毁的根本原因，是功放耗散功率增加，结温上升，最终导致放大器损坏。

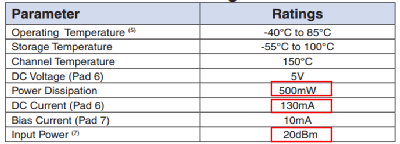

过热是功放损坏的最常见一个原因。

解决办法：

从理论的角度讲，有条件的都要对功放进行热仿真，拿着功放的数据，对照功放功率上升、环境温度、结构进行温度上升的仿真

没有条件确保散热器足够大，导热良好。

四、上电时序

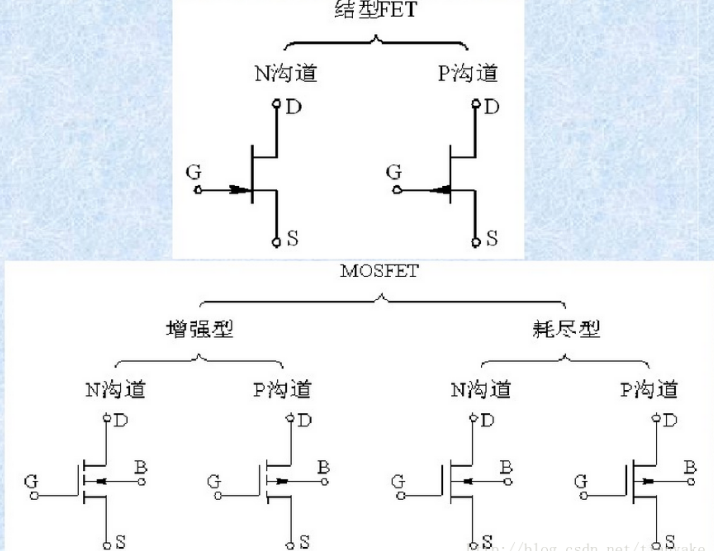

功放现在常用的有LDMOS、GAN等.LDMOS对功放的上电时序没有要求，但是GAN不同，GAN是耗尽型器件，必须对上电时序严格要求。

在平时给功放上电时可能做到了注意上电的顺序，但是在接入系统时，如果上电的时序由MCU控制，在上电时，MCU的时序是错乱的，可能就会导致GAN的上电时序错乱而烧毁。

解决办法：

上电时序进行模拟电路保护控制。

通过模拟电路的硬保护，实现上电顺序的严格控制。

总结

功放的烧毁往往是多个因素叠加的结果。通过规范操作、全频段稳定性调试、强化散热与电源处理、严格控制上电时序，可以大幅降低功放烧毁的风险。对于新手而言，调试前的充分检查与耐心验证，远比“烧几个功放管长教训”来得更高效、更经济。
