导读：大家好，我是小郭老师，硕士毕业于中科院，专注于运用 Python 深度集成 ANSYS 进行工程数值计算与仿真自动化开发，精通基于 Python实现ANSYS Workbench众多模块的全流程脚本驱动（建模、求解、后处理），并具备将复杂仿真流程封装为高效、可复用软件工具的专业能力。

上一篇文章数据拖垮仿真？Python & ANSYS二次开发-轻松拿捏Mechanical瞬态时域数据，演示了Mechanical 的 Python 脚本开发具体案例，并预告了我的Ansys二次开发教程在仿真秀官网全新上架。今天继续给大家分享一些ANSYS二次开发方面的干货。(文末点赞+转发到朋友圈，赠送Workbench二次开发相关资料，包括且不限于模型和代码等)

在电子设备热管理领域，电路板芯片的 “温度失控” 往往是可靠性失效的核心诱因 —— 尤其是当芯片存在 “持续运行 / 间歇启动” 的差异化工作模式，且散热环境、安装约束条件动态变化时，仅靠手动搭建多工况仿真系统，不仅要重复完成 “几何导入→材料设置→边界条件添加→耦合系统配置” 等机械操作，还容易因人工误差导致工况数据不一致，严重拖慢分析效率。

正是为解决这一痛点，本文聚焦 ANSYS Workbench 脚本开发，以 “电路板多工况热仿真” 为实战案例，从脚本核心逻辑拆解到完整代码详解，手把手教你通过 Python 自动化批量构建仿真系统 —— 让原本需数小时的手动操作，压缩至几分钟完成，同时保证所有工况的材料、几何共享一致性，为电子设备热设计优化提供高效、精准的仿真工具。接下来，我们将从脚本开发基础切入，逐步深入多工况系统的自动化构建全流程。

Python & ANSYS二次开发

WB脚本开发概述

ANSYS Workbench (WB)脚本化是指利用Python（通过 ANSYS  API）对Workbench项目进行自动化创建、参数化修改、求解控制以及后处理的全过程编程。在Workbench中，可以使用Command Window（命令窗口），以交互方式输入Python命令。每次输入命令后，相应的操作将出现在Workbench GUI上。

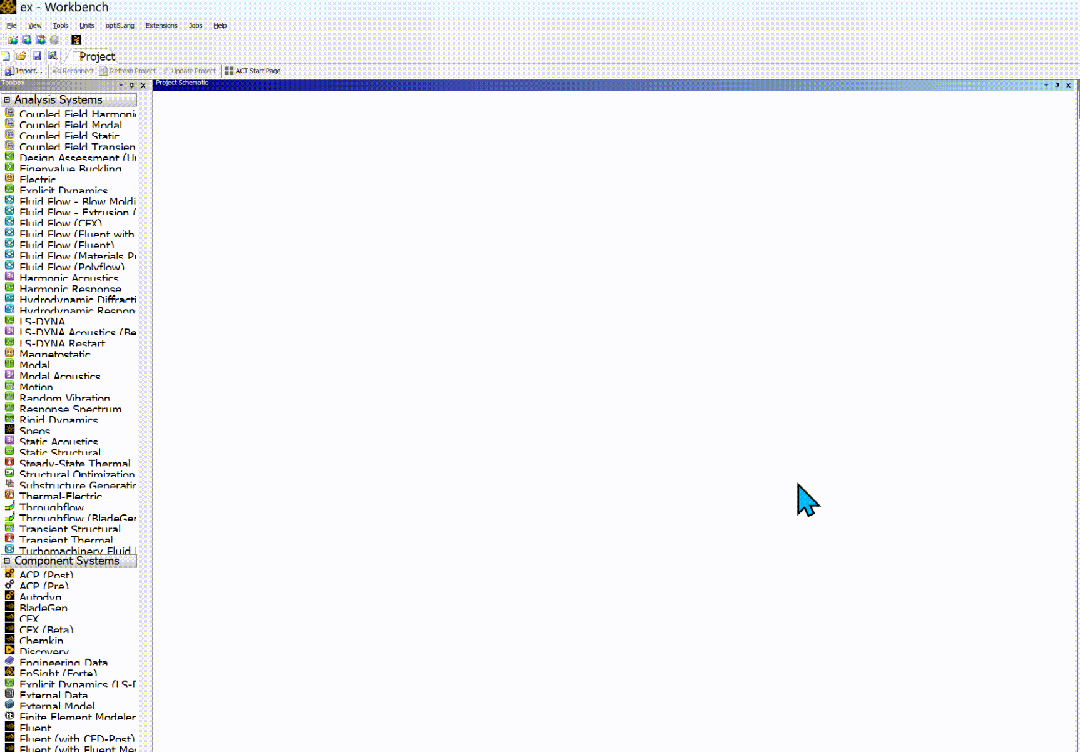

例如，以下是利用命令窗口快捷创建静力学分析系统的过程：

选择“File > Scripting > Open Command Window”，从而打开命令窗口

打开命令窗口后，输入以下命令，即可创建静力学分析系统



template1 = GetTemplate(TemplateName="Static Structural", Solver="ANSYS") system1 = template1.CreateSystem(

工作台日志

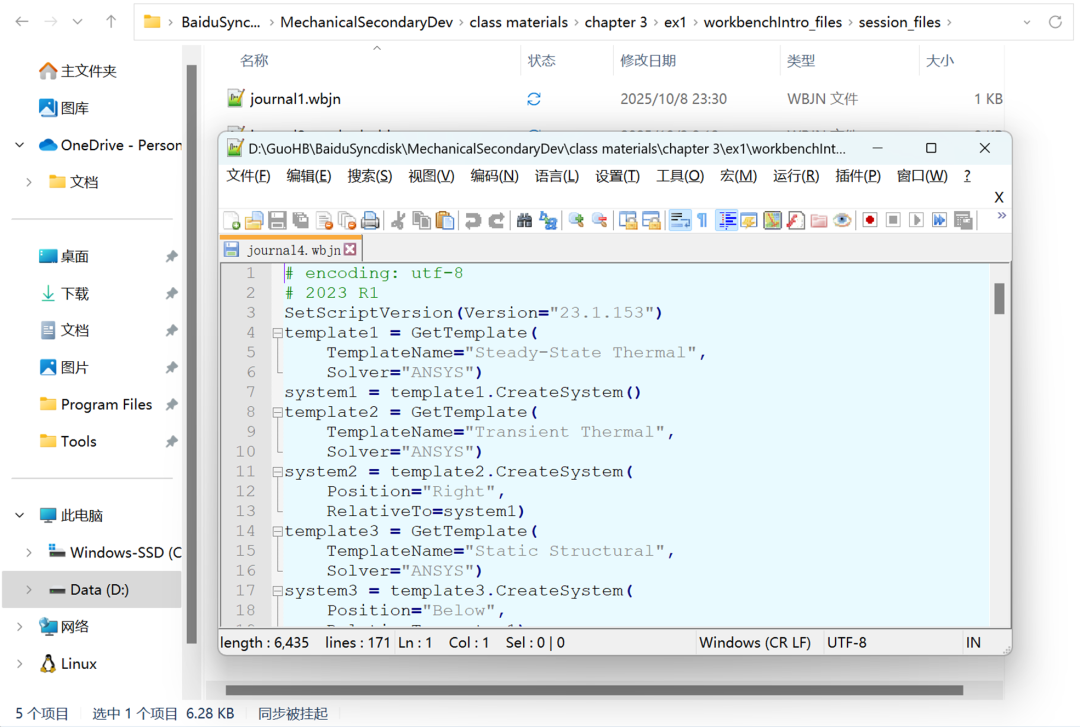

ANSYS Workbench 在整个仿真流程中会自动生成Journal（工作台日志），用于记录用户操作、系统调用。根据用户偏好设置，完整会话的日志可自动保存到指定的位置。

在 .wbpj 项目文件所在目录下有-files 子文件夹，内部包含 userfiles、dp0、dpn 等子目录。默认的，日志文件会自动记录所有操作，并以journal.wbjn的文件形式默认保存于 -files -> sessionfiles下。

此外，用户也可通过File > Scripting > Record Journal，手动给定日志文件位置，记录会话期间的操作命令，直至选择File > Scripting > Stop Recording Journal 。

实战操作：电路板多工况物理系统构建

（一）问题描述

由于芯片实际工作中存在 “持续 / 间歇运行”“多芯片协同启动” 等不同模式，且设备散热环境、电路板安装约束方式也会动态影响热分布与结构应力，因此本项目核心通过 “多工况仿真” 的方式，模拟不同工作模式、散热条件、约束状态下的热响应，全面挖掘关键影响因素，为热设计优化提供支撑。

所采用的几何模型如下图所示：

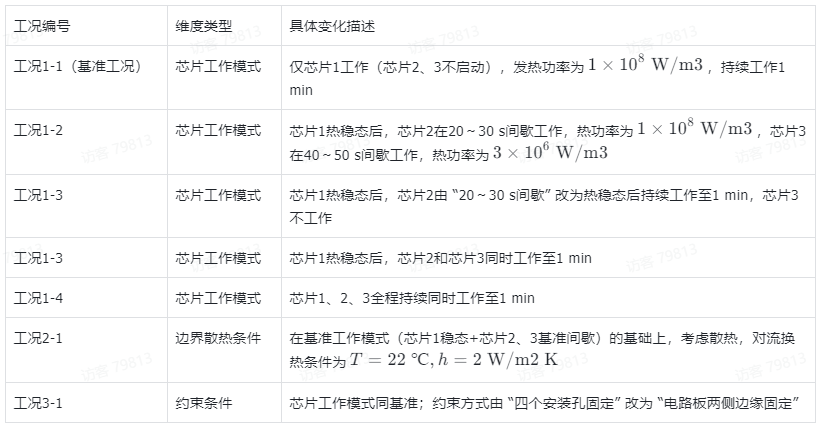

考虑芯片散热效果，取热对流边界条件( T=22\ ℃, h=4\ \text{W/m2K)，并有如下芯片工作时序。

通过上述多工况仿真分析，最终实现三大目标：

(1)明确 “芯片间歇 / 持续工作时序”“多芯片协同模式” 对电路板温度场的影响规律；

(2)量化 “边界散热能力”“基板约束方式” 对瞬态温度场、瞬态热应力场的作用程度；

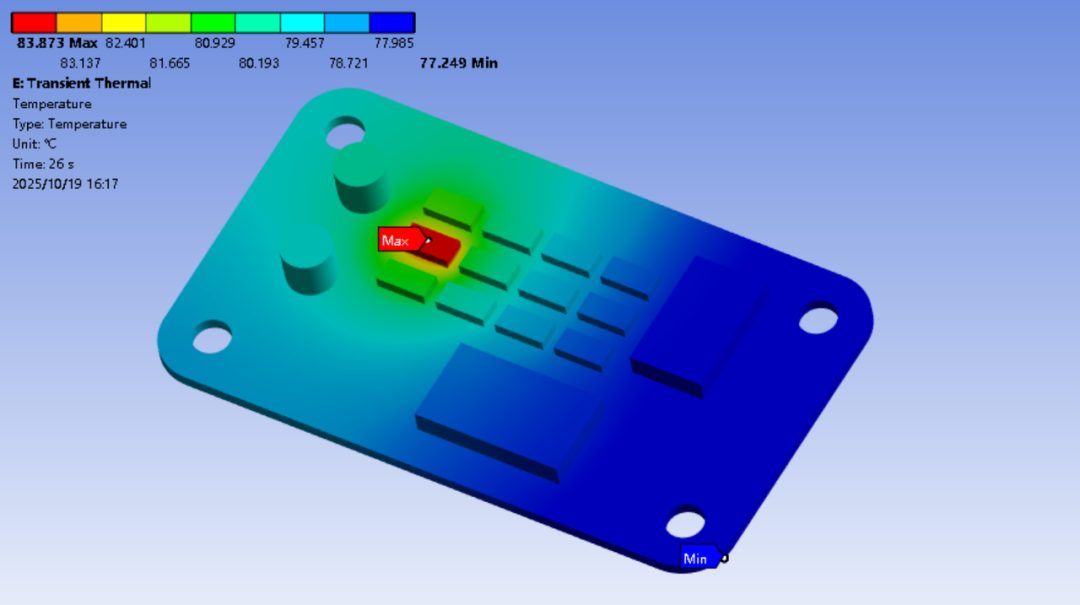

(3)输出各工况下的精准仿真数据（温度分布云图、热应力峰值等），为电子设备电路板的热设计优化、可靠性评估及结构改进提供直接的科学依据。

（二）多工况物理系统脚本详解

根据问题描述可知，Workbench脚本开发的核心是批量创建匹配 “稳态热 - 瞬态热 - 瞬态结构” 耦合需求的分析系统，并通过 “组件共享” 减少重复操作、保证工况一致性。下面按 “参数定义→核心函数→主程序” 的顺序，逐行拆解代码逻辑与 Workbench API 特性。

1、用户参数定义：控制脚本核心配置









import os  # 导入操作系统模块，用于处理文件路径# ========================# 用户参数定义# ========================is_clean = True  # 是否清理现有系统：True=删除Workbench中所有已存在的分析系统，避免新旧系统冲突proj_folder = GetProjectDirectory()  # 调用Workbench API，获取当前项目的根目录（无需手动输入路径，适配不同电脑）# 拼接几何文件路径：将项目目录+“geometry子文件夹”+“geo.scdoc几何文件”组合，replace处理Windows/Linux路径分隔符差异file_geo = os.path.join(proj_folder, "geometry", "geo.scdoc").replace("\\", "/")

GetProjectDirectory()是 Workbench 专属 API，直接获取当前打开项目的路径，避免手动写死路径导致脚本在不同电脑上失效；
几何文件需提前放在项目根目录下的 “geometry” 文件夹中（命名为 geo.scdoc），脚本通过os.path.join自动适配路径格式（Windows 用\，Linux 用/，replace("\\", "/")统一为/避免报错）；
is_clean=True适合新建项目：若已有重要系统，需改为False，否则会被批量删除。

2、核心函数定义：封装复用逻辑

脚本封装了 3 个核心函数，分别对应 “组件共享”“耦合系统链创建”“初始系统创建”，解决多工况下 “重复操作多、系统关联复杂” 的问题。
























def share_components(target_system, source_mat_system, source_geo_system):    """    功能：将源系统的“工程数据（材料）”和“几何”共享给目标系统    参数：        target_system：接收共享组件的目标分析系统（如瞬态热系统）        source_mat_system：提供“工程数据”的源系统（全局材料系统）        source_geo_system：提供“几何”的源系统（全局几何系统）    """    # 第一步：共享“工程数据”（材料）    engDataComp = target_system.GetComponent(Name="Engineering Data")  # 获取目标系统的“工程数据”组件    engDataComp_source = source_mat_system.GetComponent(Name="Engineering Data")  # 获取源材料系统的“工程数据”组件    # 关键API：ReplaceWithShare——用源组件替换目标组件，并建立共享关系（修改源材料，所有共享系统同步更新）    engDataComp.ReplaceWithShare(        TargetSystem=target_system,        ComponentToShare=engDataComp_source,        SourceSystem=source_mat_system)    # 第二步：共享“几何”（同理，避免多系统重复导入几何）    geoComp = target_system.GetComponent(Name="Geometry")    geoComp_source = source_geo_system.GetComponent(Name="Geometry")    geoComp.ReplaceWithShare(        TargetSystem=target_system,        ComponentToShare=geoComp_source,        SourceSystem=source_geo_system)

为什么要共享？

所有工况的电路板材料都是 “结构钢”，几何模型也相同 —— 若每个工况都重新创建 “工程数据” 和 “几何”，不仅冗余，还会导致后续材料 / 几何修改时需逐个调整。通过ReplaceWithShare建立共享后，只需修改 1 个源系统，所有工况系统自动同步，大幅减少维护成本。

create_an alysisSystems()：创建 “稳态热 - 瞬态热 - 瞬态结构” 耦合系统

此函数是脚本的核心，针对需要 “先稳态热（芯片 1 达热稳态）→再瞬态热（芯片 2/3 间歇工作）→最后瞬态结构（热应力）” 的工况（如工况 1-2、1-3、1-4、2-1、3-1），自动创建三系统耦合链，并实现数据传递。




























































def create_a nalysisSystems(name, system_mat, system_geo, system_ref):    """    功能：创建“稳态热→瞬态热→瞬态结构”耦合系统    参数：        name：系统的显示名称（对应工况名，如“condition1_2”）        system_mat：共享的材料系统        system_geo：共享的几何系统        system_ref：参考系统（新系统将放在该系统的右侧，避免重叠）    返回：创建的稳态热系统、瞬态热系统、瞬态结构系统    """    # 1. 获取Workbench分析模板（根据模板创建对应系统）    template_steady = GetTemplate(TemplateName="Steady-State Thermal", Solver="ANSYS")  # 稳态热分析模板    template_transient_thermal = GetTemplate(TemplateName="Transient Thermal", Solver="ANSYS")  # 瞬态热分析模板    template_transient_structural = GetTemplate(TemplateName="Transient Structural", Solver="ANSYS")  # 瞬态结构分析模板    # 2. 创建“稳态热系统”（第一步：计算芯片1达热稳态的温度场）    system_steady_thermal = template_steady.CreateSystem(        Position="Below",  # 系统位置：放在参考系统的下方        RelativeTo=system_ref  # 参考系统：与前一个工况系统对齐    )    share_components(system_steady_thermal, system_mat, system_geo)  # 共享材料和几何    # 3. 准备数据传递：从“稳态热”到“瞬态热”（稳态结果作为瞬态初始条件）    model_steady = system_steady_thermal.GetComponent(Name="Model")  # 获取稳态热的“模型”组件    solution_steady = system_steady_thermal.GetComponent(Name="Solution")  # 获取稳态热的“求解结果”组件    # 获取瞬态热系统的“仿真设置模板”（用于指定数据传递的目标位置）    thermal_template = GetComponentTemplate(Name="SimulationSetupCellTemplate_ThermalTransientANSYS")    # 4. 创建“瞬态热系统”（第二步：计算芯片2/3间歇工作的瞬态温度场）    system_transient_thermal = template_transient_thermal.CreateSystem(        # 共享组件：材料、几何、稳态热的模型（避免重复设置网格/边界）        ComponentsToShare=[            system_steady_thermal.GetComponent(Name="Engineering Data"),            system_steady_thermal.GetComponent(Name="Geometry"),            model_steady        ],        # 数据传递：将稳态热的求解结果（温度场）作为瞬态热的初始条件        DataTransferFrom=[Set(FromComponent=solution_steady, TransferName=None, ToComponentTemplate=thermal_template)],        Position="Right",  # 放在稳态热系统的右侧        RelativeTo=system_steady_thermal    )    # 5. 准备数据传递：从“瞬态热”到“瞬态结构”（温度场作为热应力的载荷）    model_trans_thermal = system_transient_thermal.GetComponent(Name="Model")  # 瞬态热的“模型”组件    solution_trans_thermal = system_transient_thermal.GetComponent(Name="Solution")  # 瞬态热的“求解结果”组件    # 获取瞬态结构系统的“仿真设置模板”    structural_template = GetComponentTemplate(Name="SimulationSetupCellTemplate_StructuralTransientANSYS")    # 6. 创建“瞬态结构系统”（第三步：计算热应力场）    system_trasient_structural = template_transient_structural.CreateSystem(        # 共享组件：材料、几何、瞬态热的模型        ComponentsToShare=[            system_transient_thermal.GetComponent(Name="Engineering Data"),            system_transient_thermal.GetComponent(Name="Geometry"),            model_trans_thermal        ],        # 数据传递：将瞬态热的温度场作为瞬态结构的热载荷        DataTransferFrom=[Set(FromComponent=solution_trans_thermal, TransferName=None, ToComponentTemplate=structural_template)],        Position="Right",  # 放在瞬态热系统的右侧        RelativeTo=system_transient_thermal    )    # 7. 设置系统显示名称（与工况名对应，方便后续识别）    system_steady_thermal.DisplayText = name    return system_steady_thermal, system_transient_thermal, system_trasient_structural

以工况 1-2 为例（芯片 1 稳态后，芯片 2 间歇工作）：

先通过 “稳态热系统” 计算芯片 1 持续工作至热稳态的温度场；

再通过 “瞬态热系统” 继承稳态结果，添加芯片 2 在 20~30s 的间歇热源，计算 1min 内的瞬态温度；

最后通过 “瞬态结构系统” 继承瞬态温度场，施加约束（如 4 个安装孔固定），计算热应力 —— 完全匹配 “温度场→热应力” 的分析流程。

create_initial_system()创建单一瞬态热系统（适配工况 1-1）

工况 1-1 是 “仅芯片 1 持续工作 1min”，无需先做稳态热分析（直接用瞬态热模拟 1min 内的温度变化，包含热稳态过程），因此单独封装此函数创建单一瞬态热系统。


















def create_initial_system(system_name, system_mat, system_geo):    """    功能：创建单一瞬态热系统（适配无需稳态热的工况，如工况1-1）    参数：        system_name：系统显示名称        system_mat：共享的材料系统        system_geo：共享的几何系统    返回：创建的瞬态热系统    """    template = GetTemplate(TemplateName="Transient Thermal", Solver="ANSYS")  # 瞬态热模板    system = template.CreateSystem(        Position="Right",         RelativeTo=system_geo  # 放在几何系统右侧，作为第一个工况系统    )    share_components(system, system_mat, system_geo)  # 共享材料和几何    system.DisplayText = system_name  # 设置工况名称    return system

3、主程序执行：按工况批量创建系统

主程序是脚本的 “入口”，按 “清理旧系统→创建基础系统→创建工况系统” 的顺序执行，确保流程清晰、可追溯。



























# ========================# 主程序执行# ========================# 1. 清理现有系统（若is_clean=True）if is_clean:    for system in GetAllSystems():  # 调用API获取Workbench中所有系统        print(system.Name)  # 打印待删除系统名称（方便排查误删）        system.Delete()  # 批量删除# 2. 创建全局基础系统（所有工况共享）system_mat = GetTemplate(TemplateName="EngData").CreateSystem()  # 材料系统（存放结构钢参数）system_geo = GetTemplate(TemplateName="Geometry").CreateSystem()  # 几何系统（导入电路板模型）# 给几何系统指定几何文件路径（API：SetFile）system_geo.GetContainer(ComponentName="Geometry").SetFile(FilePath=file_geo)# 3. 按工况创建分析系统（顺序与工况表对应）# 工况1-1：仅芯片1持续工作→调用单一瞬态热系统system_condition1_1 = create_initial_system("condition1_1", system_mat, system_geo)# 工况1-2：芯片1稳态+芯片2间歇→调用“稳态热-瞬态热-瞬态结构”链，参考系统为工况1-1systems_condition1_2 = create_an alysisSystems("condition1_2", system_mat, system_geo, system_condition1_1)# 工况1-3：芯片1稳态+芯片2持续→参考系统为工况1-2的稳态热系统systems_condition1_3 = create_a nalysisSystems("condition1_3", system_mat, system_geo, systems_condition1_2[0])# 工况1-4：三芯片全程持续→参考系统为工况1-3的稳态热系统systems_condition1_4 = create_a nalysisSystems("condition1_4", system_mat, system_geo, systems_condition1_3[0])# 工况2-1：基准模式+散热h=2→参考系统为工况1-4的稳态热系统systems_condition2_1 = create_a nalysisSystems("condition2_1", system_mat, system_geo, systems_condition1_4[0])# 工况3-1：基准模式+边缘固定→参考系统为工况2-1的稳态热系统systems_condition3_1 = create_an alysisSystems("condition3_1", system_mat, system_geo, systems_condition2_1[0])

执行效果：

运行脚本后，Workbench 会自动生成如下系统布局（无手动操作）：

（1）最左侧：EngData（材料）、Geometry（几何）；

（2）右侧依次排列：condition1_1（单一瞬态热）→ condition1_2（稳态热→瞬态热→瞬态结构）→ condition1_3（同链结构）→ ... 所有工况系统；

（3）每个系统已共享材料和几何，且完成数据传递配置（如稳态→瞬态的初始条件）。

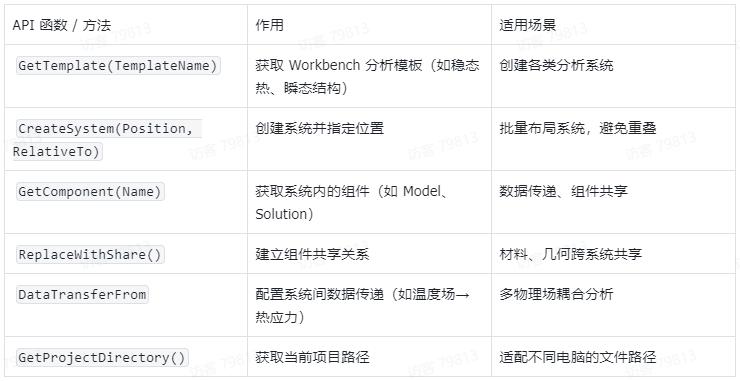

4、关键 API 总结与使用注意事项

注意事项：

（1）几何文件路径需正确：确保geo.scdoc在项目根目录的 “geometry” 文件夹中，否则脚本会报错 “几何文件不存在”；

（2）脚本运行环境：需在 Workbench 的 “Command Window” 中输入python命令执行；或通过 “File→Scripting→Run Script” 选择脚本文件；

（3）工况扩展：若新增工况（如调整芯片功率），只需复制create_an alysisSystems调用代码，修改工况名和参考系统即可，无需重写核心逻辑。

通过以上脚本，原本需要手动创建 1（材料）+1（几何）+1（工况 1-1）+3×5（其他 5 个工况的三系统链）=17 个系统的操作，现在只需运行一段代码即可完成，且避免了手动操作的误差（如数据传递漏设、共享关系错误），为后续多工况参数修改（如调整对流系数 h、约束方式）打下了高效基础。

（三）完整程序及其运行结果
































































































# -*- coding: utf-8 -*-import os# ========================# 用户参数定义# ========================is_clean = True  # 是否清理现有系统proj_folder = GetProjectDirectory()  # 获取项目目录file_geo = os.path.join(proj_folder, "geometry", "geo.scdoc").replace("\\", "/")  # 几何文件路径# ========================# 核心函数定义# ========================def share_components(target_system, source_mat_system, source_geo_system):    """共享工程数据和几何组件到目标系统"""    # 共享工程数据    engDataComp = target_system.GetComponent(Name="Engineering Data")    engDataComp_source = source_mat_system.GetComponent(Name="Engineering Data")    engDataComp.ReplaceWithShare(        TargetSystem=target_system,        ComponentToShare=engDataComp_source,        SourceSystem=source_mat_system)    # 共享几何    geoComp = target_system.GetComponent(Name="Geometry")    geoComp_source = source_geo_system.GetComponent(Name="Geometry")    geoComp.ReplaceWithShare(        TargetSystem=target_system,        ComponentToShare=geoComp_source,        SourceSystem=source_geo_system)def create_an alysisSystems(name, system_mat, system_geo, system_ref):    """    创建分析系统链（稳态热-瞬态热-瞬态结构）    返回: 创建的稳态热系统（作为后续系统的参考）    """    # 获取分析模板    template_steady = GetTemplate(TemplateName="Steady-State Thermal", Solver="ANSYS")    template_transient_thermal = GetTemplate(TemplateName="Transient Thermal", Solver="ANSYS")    template_transient_structural = GetTemplate(TemplateName="Transient Structural", Solver="ANSYS")    # 创建稳态热分析系统    system_steady_thermal = template_steady.CreateSystem(Position="Below", RelativeTo=system_ref)    share_components(system_steady_thermal, system_mat, system_geo)    # 获取稳态热系统的关键组件    model = system_steady_thermal.GetComponent(Name="Model")    solution = system_steady_thermal.GetComponent(Name="Solution")    thermal_template = GetComponentTemplate(Name="SimulationSetupCellTemplate_ThermalTransientANSYS")    # 创建瞬态热分析系统    system_transient_thermal = template_transient_thermal.CreateSystem(        ComponentsToShare=[            system_steady_thermal.GetComponent(Name="Engineering Data"),            system_steady_thermal.GetComponent(Name="Geometry"),            model        ],        DataTransferFrom=[Set(FromComponent=solution, TransferName=None, ToComponentTemplate=thermal_template)],        Position="Right",        RelativeTo=system_steady_thermal)    # 获取瞬态热系统的关键组件    model2 = system_transient_thermal.GetComponent(Name="Model")    solution2 = system_transient_thermal.GetComponent(Name="Solution")    structural_template = GetComponentTemplate(Name="SimulationSetupCellTemplate_StructuralTransientANSYS")    # 创建瞬态结构分析系统    system_trasient_structural = template_transient_structural.CreateSystem(        ComponentsToShare=[            system_transient_thermal.GetComponent(Name="Engineering Data"),            system_transient_thermal.GetComponent(Name="Geometry"),            model2        ],        DataTransferFrom=[Set(FromComponent=solution2, TransferName=None, ToComponentTemplate=structural_template)],        Position="Right",        RelativeTo=system_transient_thermal)    # 设置显示文本    system_steady_thermal.DisplayText = name    return system_steady_thermal, system_transient_thermal, system_trasient_structuraldef create_initial_system(system_name, system_mat, system_geo):    """创建初始瞬态热分析系统"""    template = GetTemplate(TemplateName="Transient Thermal", Solver="ANSYS")    system = template.CreateSystem(Position="Right", RelativeTo=system_geo)    share_components(system, system_mat, system_geo)    system.DisplayText = system_name    return system# ========================# 主程序执行# ========================if is_clean:    for system in GetAllSystems():        print system.Name        system.Delete()# 创建基础系统system_mat = GetTemplate(TemplateName="EngData").CreateSystem()system_geo = GetTemplate(TemplateName="Geometry").CreateSystem()system_geo.GetContainer(ComponentName="Geometry").SetFile(FilePath=file_geo)# 创建不同工况下的求解系统system_condition1_1 = create_initial_system("condition1_1",system_mat, system_geo)systems_condition1_2 = create_an alysisSystems("condition1_2", system_mat, system_geo, system_condition1_1)systems_condition1_3 = create_an alysisSystems("condition1_3", system_mat, system_geo, systems_condition1_2[0])systems_condition1_4 = create_an alysisSystems("condition1_4", system_mat, system_geo, systems_condition1_3[0])systems_condition2_1 = create_an alysisSystems("condition2_1", system_mat, system_geo, systems_condition1_4[0])systems_condition3_1 = create_an alysisSystems("condition3_1", system_mat, system_geo, systems_condition2_1[0]

脚本自动化是多工况仿真的“效率刚需”

当你手动重复创建第 3 个 ANSYS 分析系统时，或许就该意识到：脚本化不是 “可选技能”，而是多工况仿真场景下的 “效率刚需”。

本文从 ANSYS Workbench 脚本开发基础切入，以电路板多工况热 - 力耦合仿真为实战载体，不仅拆解了 “参数定义 - 核心函数 - 主程序” 的完整脚本逻辑，更通过 “组件共享”“数据传递” 等关键 API 的应用，实现了 6 大工况仿真系统的自动化批量构建 —— 只需十几秒即可创建完成，且彻底规避了人工设置误差导致的工况数据不一致问题。

对企业工程师而言，这份脚本不仅是 “代码模板”，更是一套可复用的多工况仿真思路！只需在现有脚本基础上微调参数，即可快速生成新的分析系统，大幅缩短工程设计的迭代周期。

看完这篇，是不是觉得 ANSYS 二次开发没那么难。如果你也在为模拟数据处理头疼，不妨试试这个脚本。此外，在使用过程中遇到代码报错、需求调整等问题，欢迎在仿真秀官网的课程评论区留言，我会一一解答。后续还会分享更多 ANSYS 二次开发的实战技巧，敬请关注。

点击阅读原文，立即学习《ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶》，掌握ANSYS Workbench & Mechanical的脚本自动化开发能力。

我的ANSYS二次开发教程

本课程从基础脚本开发到多工况批量计算的自动化实现，手把手教你用 Python 打通 “仿真流程自动化 - 多工况批量计算” 全链路，让 “重复仿真工作自动化、复杂工况高效计算” 从想法变成日常。

我还为付费用户提供VIP群进行交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库高新内推就业、仿真秀还提供奖学金、学完此课程，推荐学习者报名参加工程仿真技术（CAE分析职业能力等级评价证书）。

此外，在使用过程中遇到代码报错、需求调整等问题，欢迎在评论区留言，我会一一解答。后续还会分享更多 ANSYS 二次开发的实战技巧，敬请关注。

可回放，开具发票，奖学金、直播加餐

提供vip群答疑和模型下载

ANSYS Workbench & Mechanical企业级二次开发程序与Python应用入门进阶

扫码查看视频教程

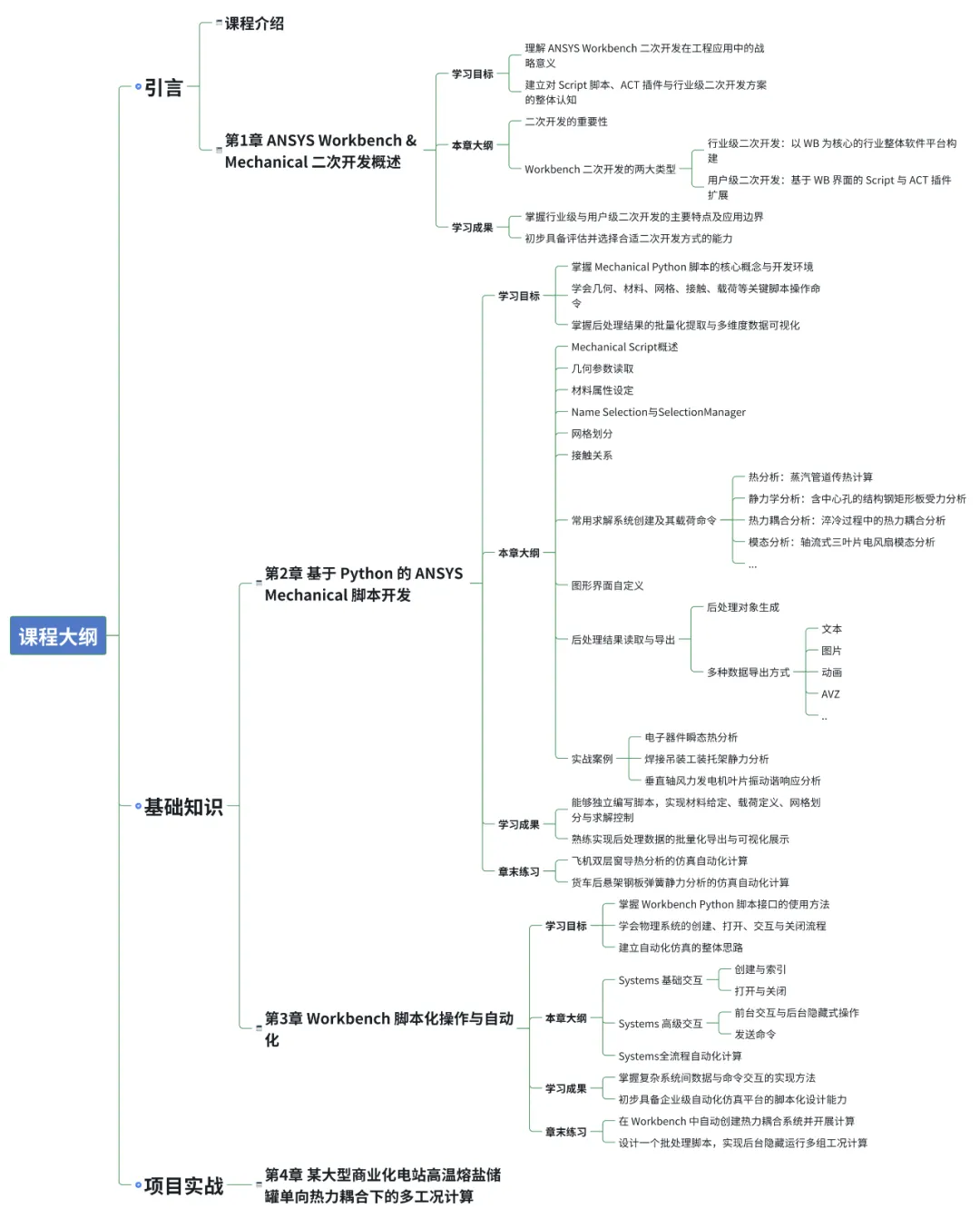

以下是课程大纲及主要内容：
