人类与气流的博弈-这些风扇你都认识吗？

■ 安装方式-分类

吊扇、落地扇、塔扇、壁挂扇等；

■ 用途-分类

家用风扇、工业风扇、电脑散热风扇、汽车风扇等；

■ 结构-分类

轴流风扇、离心风扇、混流风扇、横流风扇、无叶风扇、其他特殊结构风扇；

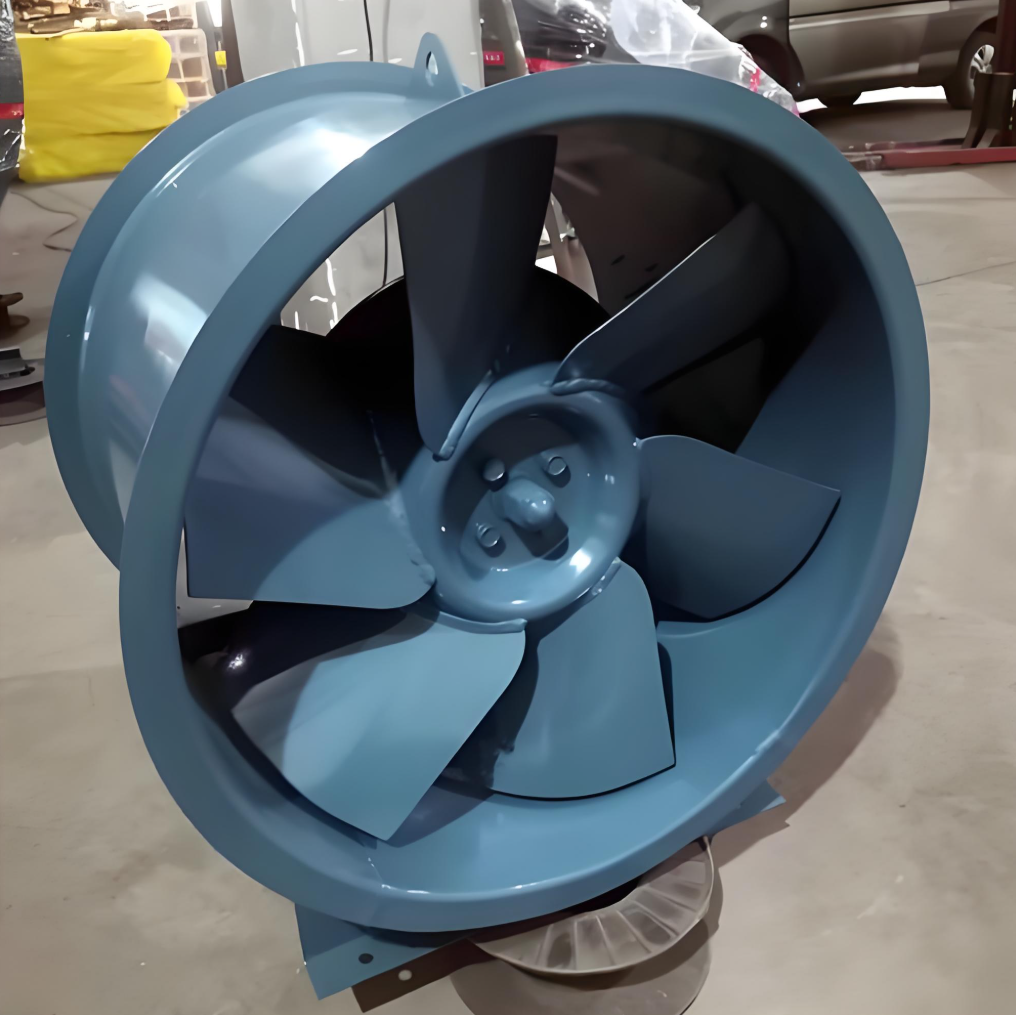

◧ 轴流风扇

❆ 介绍

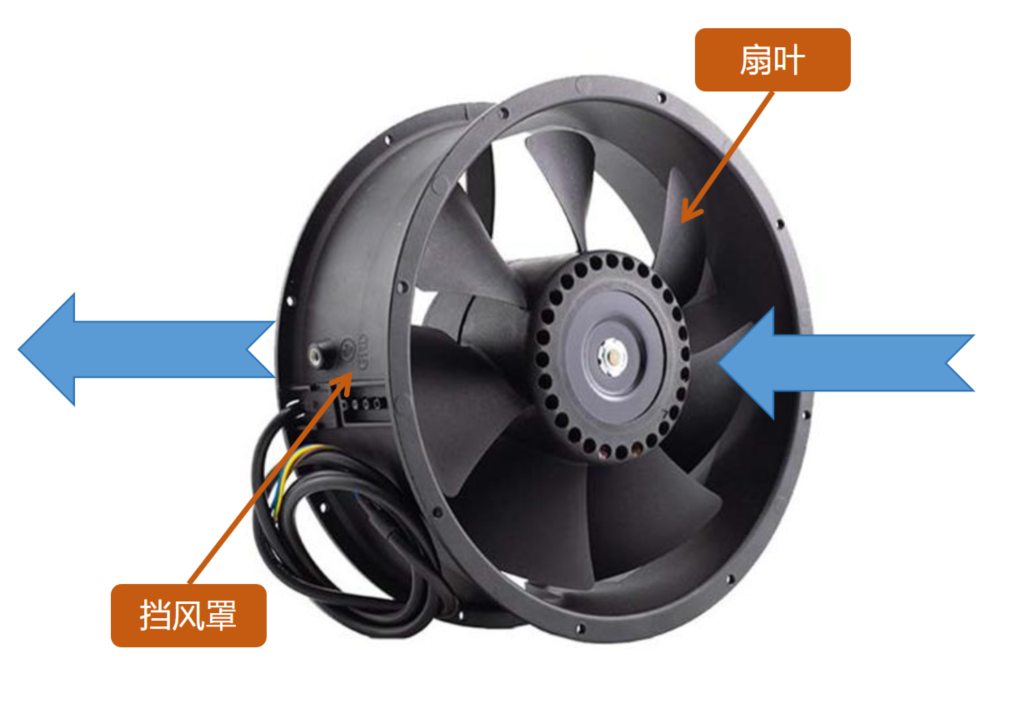

✦ 空气沿风扇轴线方向平行流动(进气和出气方向一致)；

✦ 通常3~12片倾斜叶片，多为塑料/金属材质，叶片角度影响风量和风压。

✦ 常见于：家用电风扇，排气扇，机箱风扇等；

❆ 优/缺点

✦ 风量大、成本低；风压相对较低，不适合长距离送风；

◧ 离心风扇

❆ 介绍

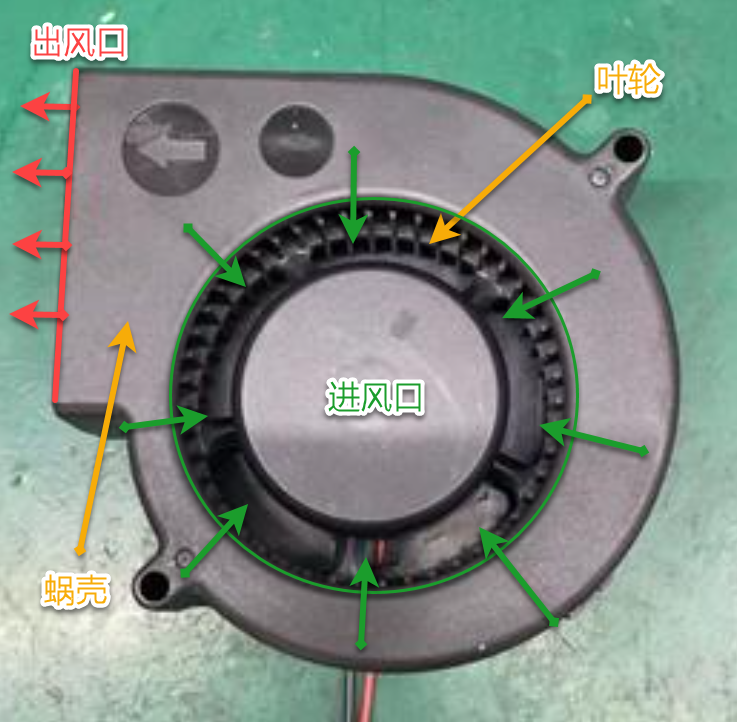

✦ 空气从轴向进入，经叶轮离心力作用后沿径向90°排出(气流方向改变)；

✦ 多采用前向/后向弯曲叶片，叶轮封闭在蜗壳内以增压。

✦ 常见于：吸尘器、空调室内机、工业鼓风机、空气净化设备，鼓风机、涡轮风扇等

❆ 优/缺点

✦ 风压高、适合长距离送风；但结构复杂、噪音较大；

◧ 混流风扇

❆ 介绍

✦ 气流介于轴流与离心之间，采用混合气流设计，它的气流沿着叶轮轴向方向吸入，在叶轮内沿倾斜方向流出；

✦ 多为螺旋形或锥形叶轮，特殊叶轮实现轴向+离心运动；

✦ 兼具轴流风机风量大和离心风机风压高的优势；

✦ 形态类似轴流风扇，但外壳呈锥形；

✦ 常见于：商业建筑通风、地铁隧道、数据中心冷却系统等；

❆ 优/缺点

✦ 中等风压和风量，效率较高；但设计难度大；

◧ 横流风扇

❆ 介绍

✦ 空气沿长条形叶轮横向吸入并排出，形成均匀的片状气流；

✦ 气流两次穿过叶轮，形成横向流动，进排气同平面，结构高效独特；

✦ 气流流动过程：气流从叶轮开口进入叶珊-穿过内部后排出到蜗壳-经过两次同平面的径向流动；

✦ 长圆柱形叶轮，内部多采用多翼式叶片(如"贯流风扇")；

✦气流形成复杂速度场并产生旋涡；

✦ 旋涡中心靠近蜗舌时性能最佳,远离则效率下降；

✦ 常见于：空调出风口、暖风机、车载通风系统、无叶风扇基组等；

❆ 优/缺点

✦ 出风均匀、噪音低；但风压较弱，需配合扩风道设计；

◧ 无叶风扇

❆ 介绍

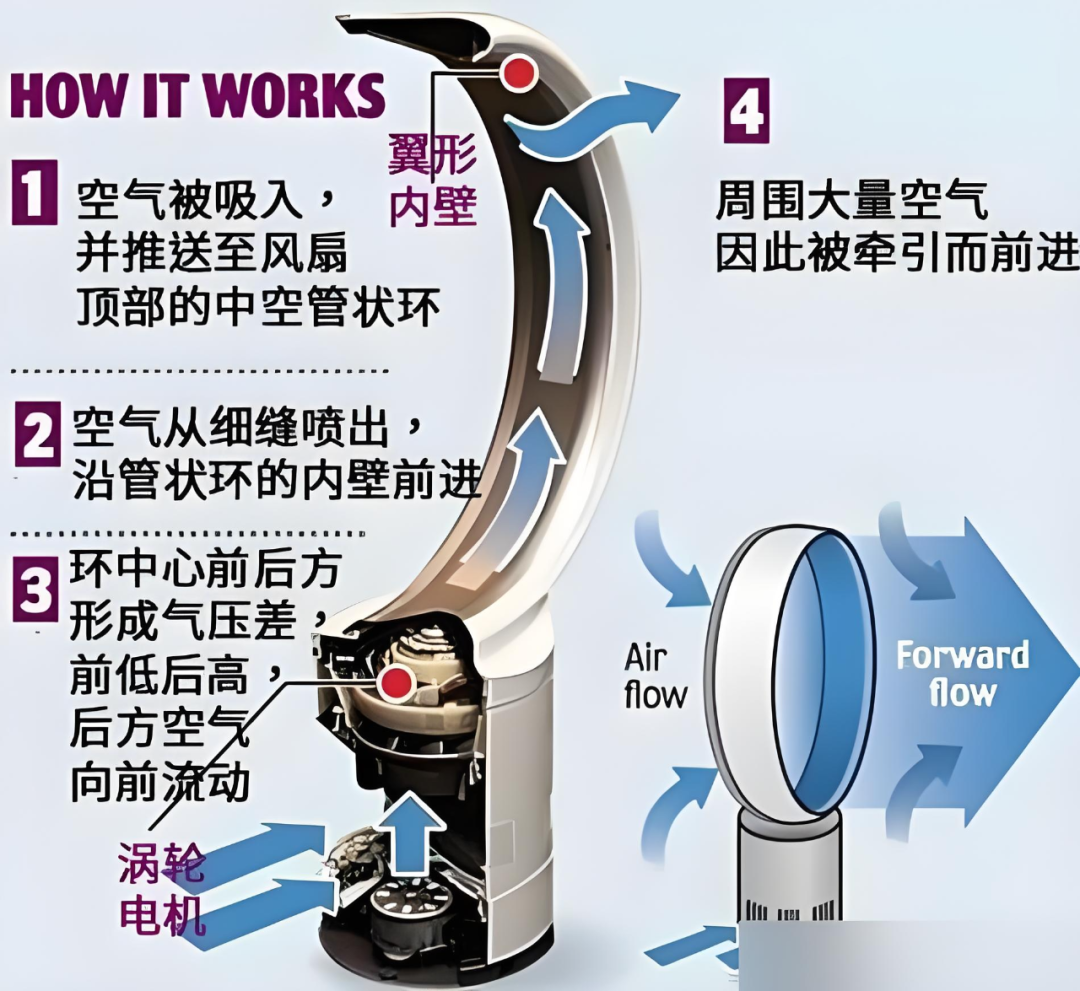

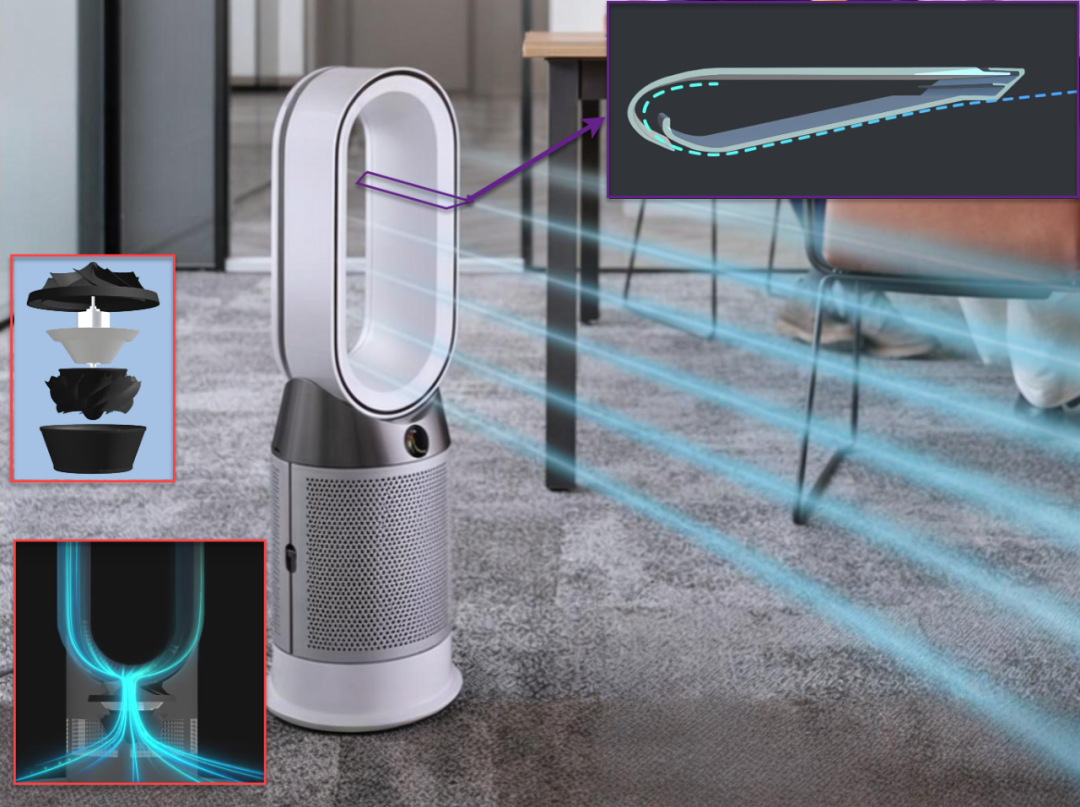

✦ 通过基座涡轮吸入空气，经环形缝隙高速喷出并带动周围空气(康达效应)；

✦ 隐藏式离心叶轮 + 环形扩风道，无外露叶片；

✦ 原来它被称为"空气增倍机"(英文：Air Multiplier)，它抛弃了传统电风扇的叶片部件，创新了风扇的革型，使风扇变得更安全；

✦ 常见于：家用场景(安全适合儿童)、高端办公环境；

❆ 优/缺点

✦  安全易清洁、风感柔和；但价格高、能耗较大；

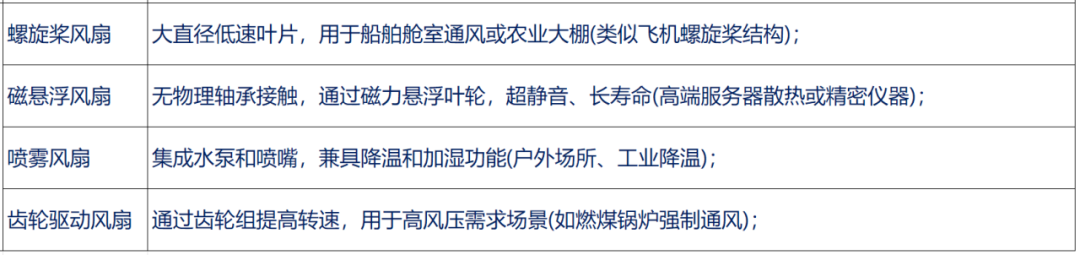

◧ 其他特殊结构风扇



■ 驱动方式-分类



电子风扇：通过电机转换电能为机械能；

液压/气动：通过流体（油或空气）传递动力；

机械驱动：发动机输出轴直接（或间接）带动风扇，无需中间能量转换；

来源：霍同学CAE
