应力集中下的自适应网格重划分技术

10月前浏览968

Abaqus软件的自适应重划分(Adaptive Remeshing)技术是为了得到更高精度而对网格进行调整,但不能解决单元扭曲问题,并且不能在计算过程中更新网格,需要求解后返回更新网格并再次提交作业,只能用于静力分析、准静力分析等隐式分析。而上一篇文章的ALE(Arbitrary Lagrangian-Eulerian)自适应网格划分技术解决在大变形情况下单元扭曲问题,能自行调整计算过程中网格更新的频率和扫描次数,多用于显式分析和隐式磨损模拟。两者还是有一定的区别的。本文主要介绍使用Adaptive Remeshing技术来处理应力集中问题,使结果更加精确可靠。

问题描述:

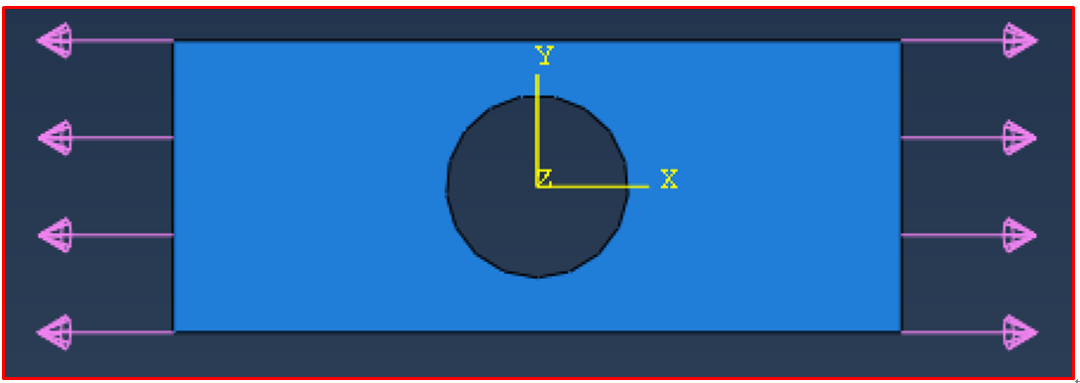

钢制平板长L=100mm,宽H=40mm,圆孔位移平板中心,直径d=25mm,平板厚度h=2mm,左右两侧受到1200N的拉力,见图1,求圆孔应力集中处的最大应力。

1 带圆孔的平板受拉模型

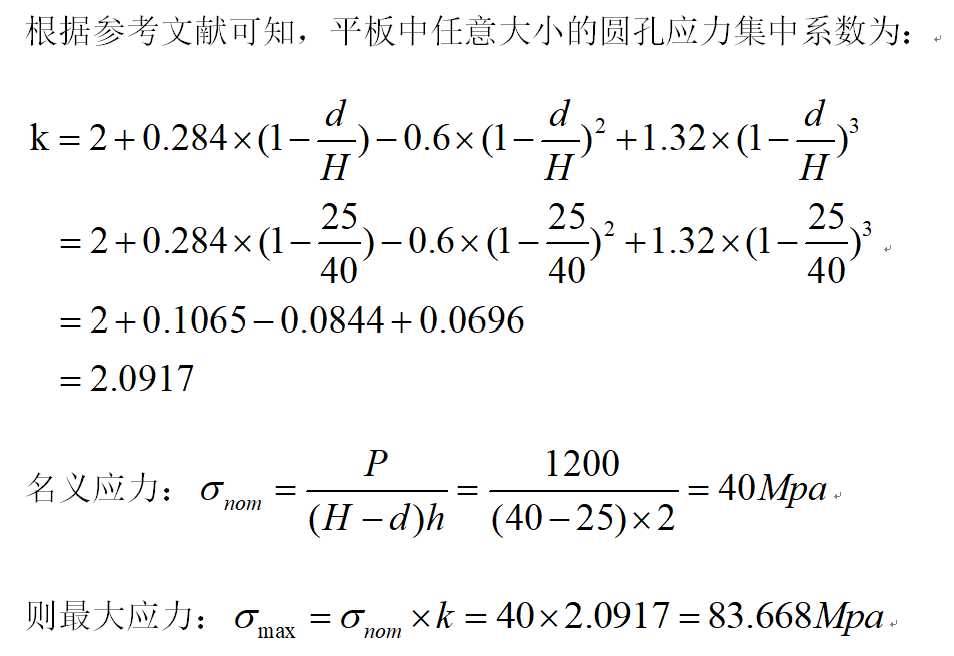

1.求理论解

2.使用有限元计算方法

建模步骤

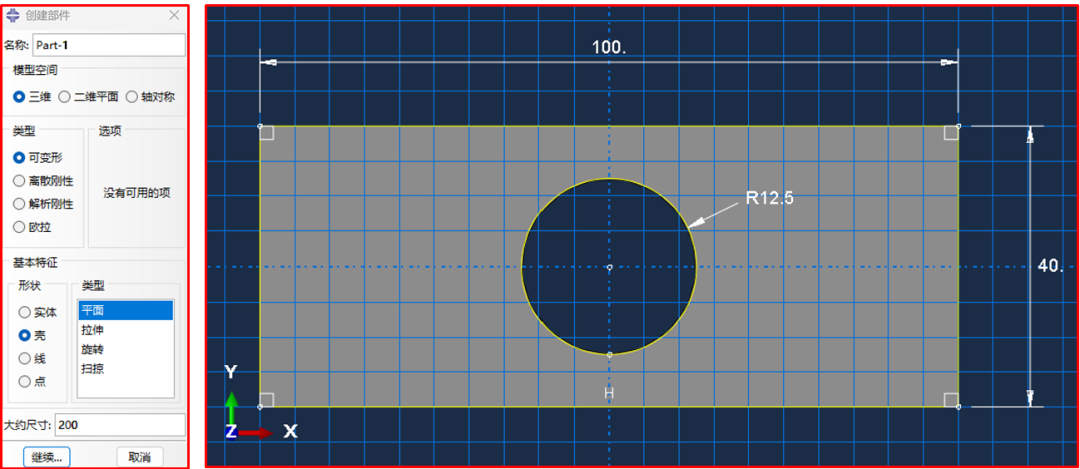

(1) 部件创建

创建部件

(2) 材料、截面属性设置

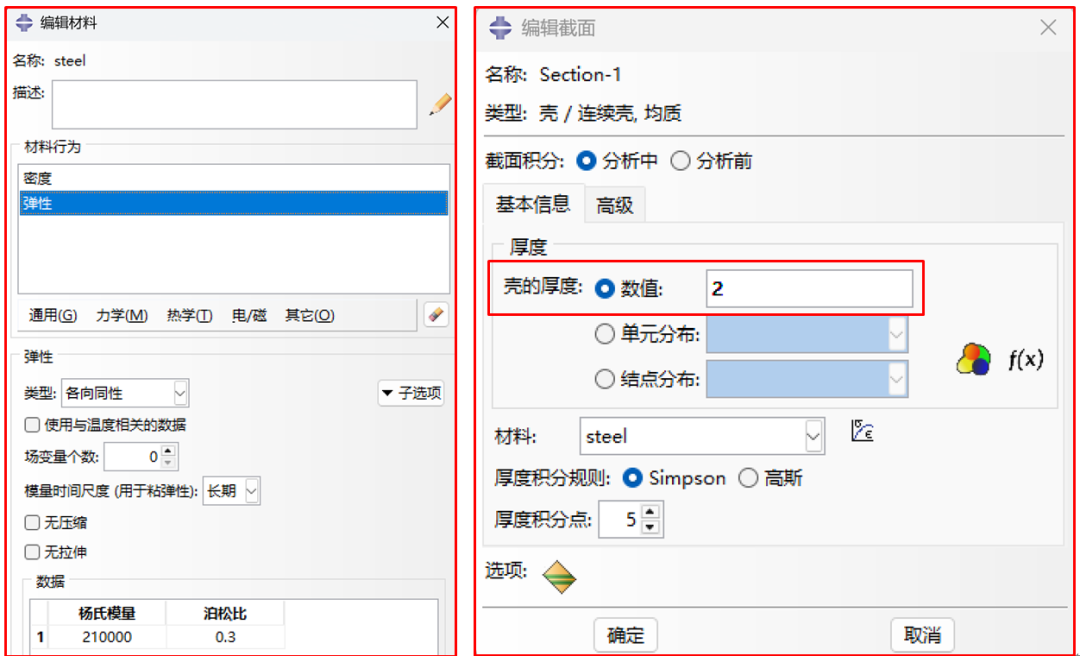

材料为钢材,厚度为2mm。

设置材料、截面属性

(3) 分析步设置

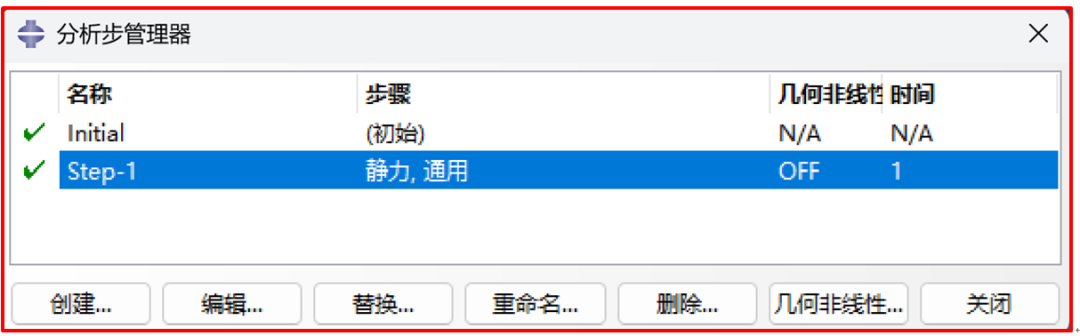

设置分析步为“静力,通用”,其余默认设置即可。

设置分析步

(4) 载荷施加

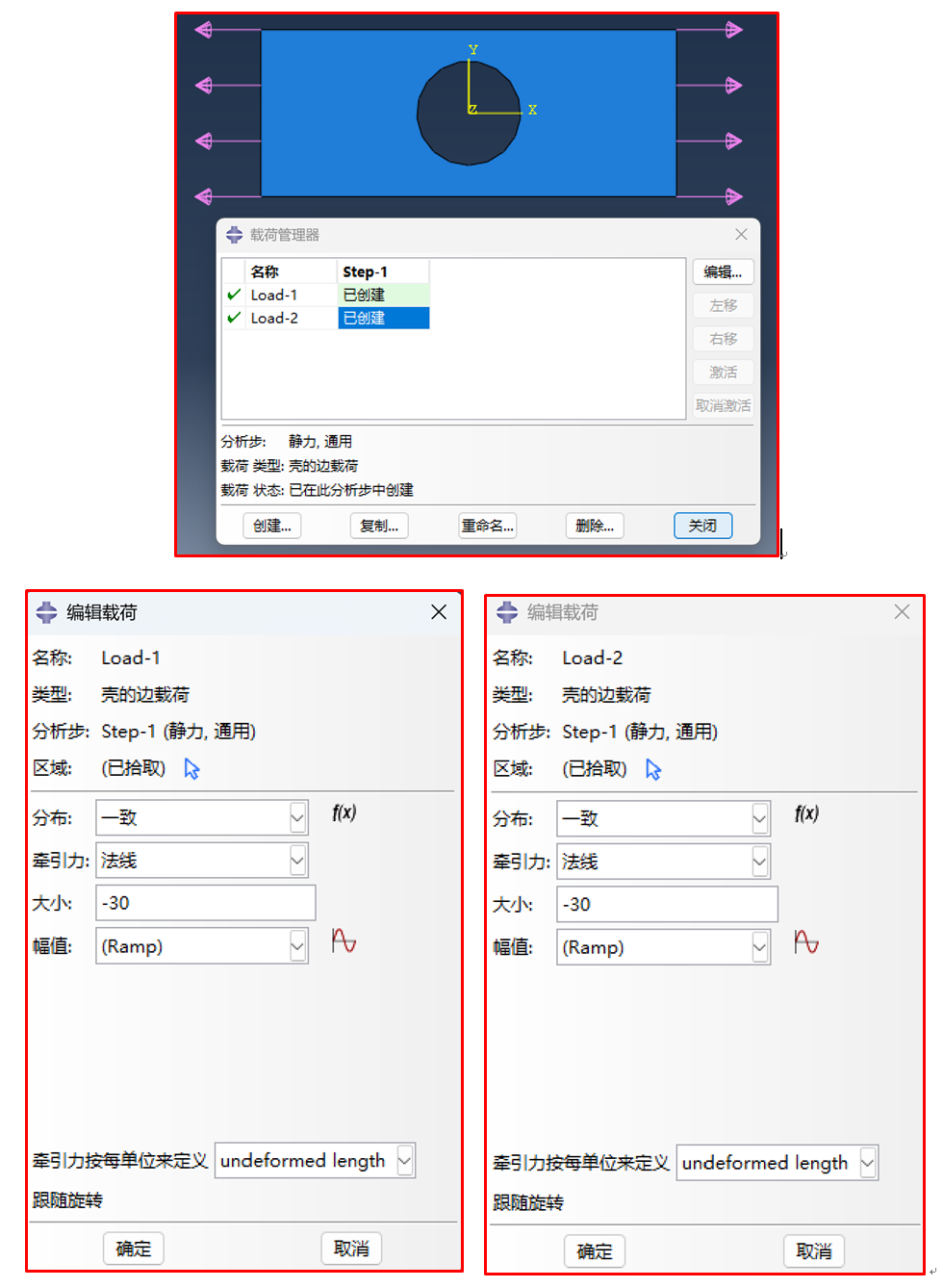

载荷类型选择“壳的边载荷”,大小应填入是每mm的载荷,本例中,应填入1200/40=30(N),正负代表方向。

施加载荷

(5) 网格划分

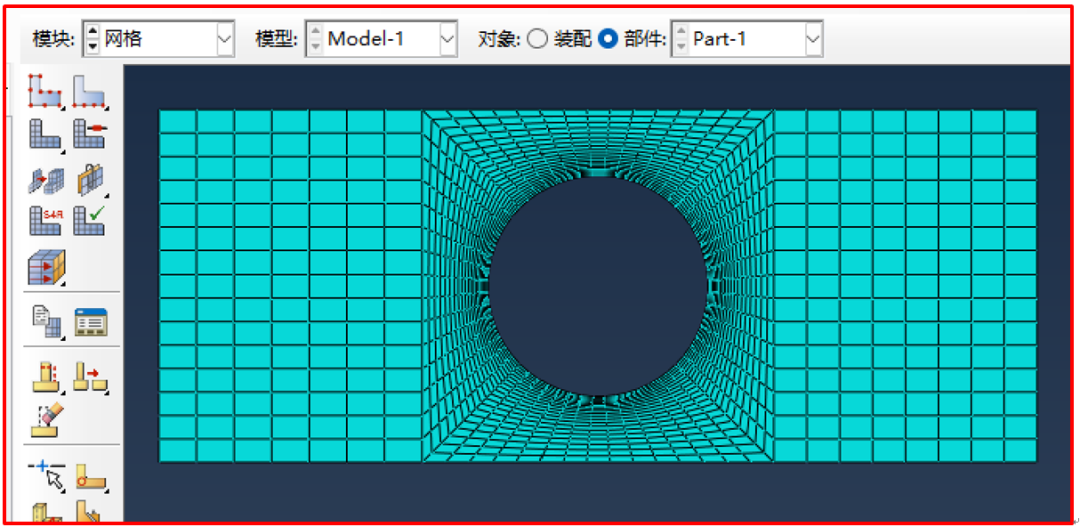

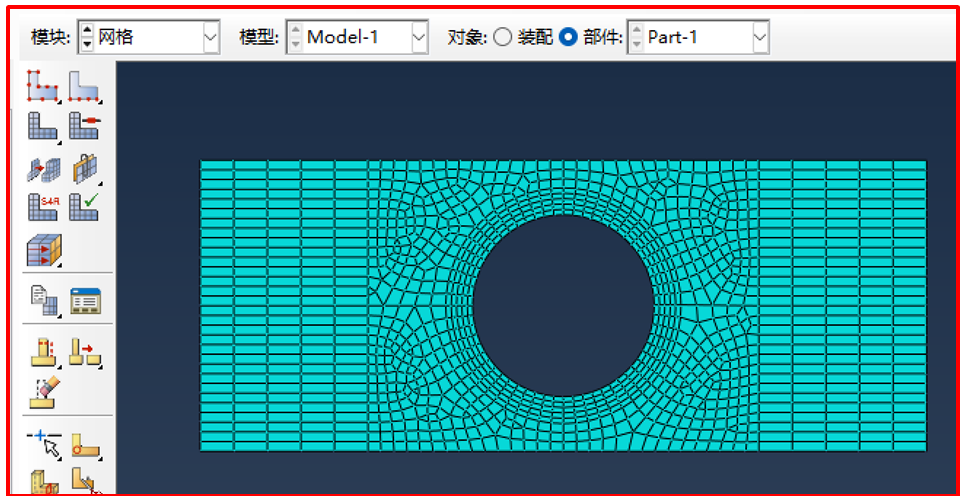

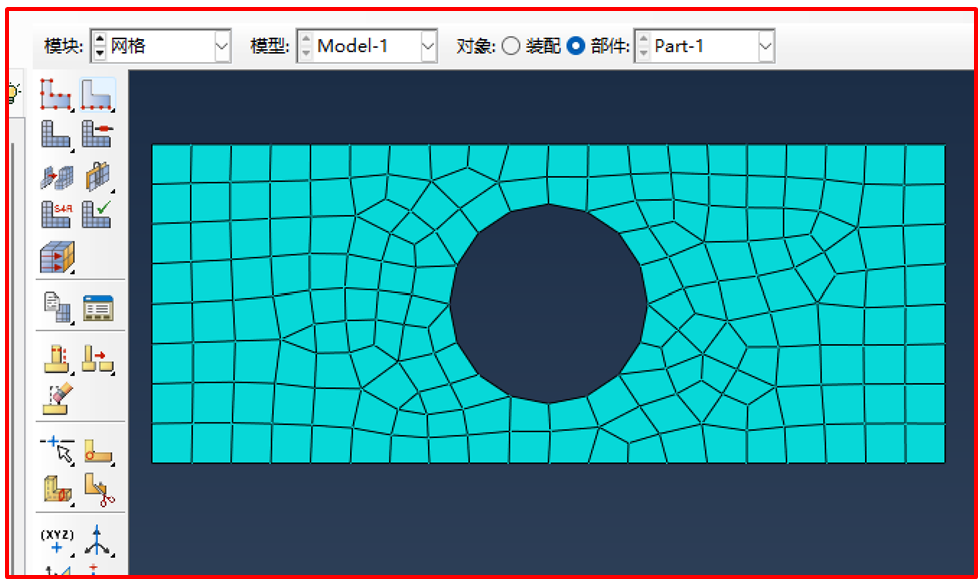

预测孔周边会产生应力集中,使用小尺寸划分网格(这里只是简单把孔周边的网格划分为四边形,并且加密),见图6。

网格划分

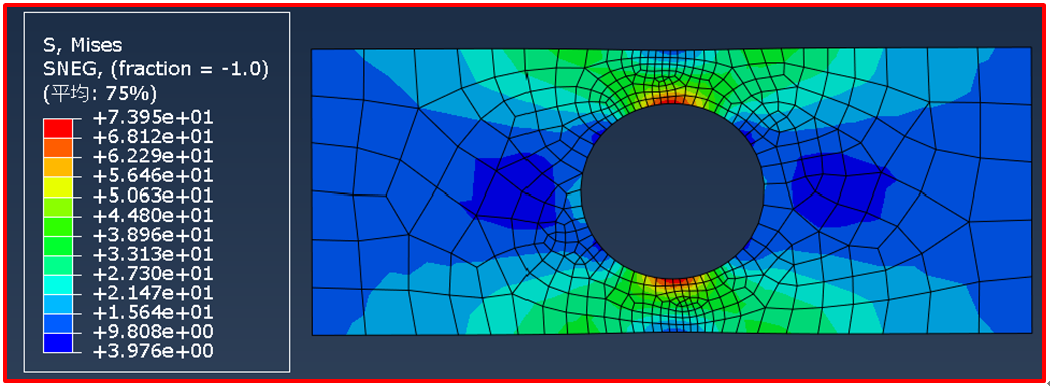

(6) 提交计算,观察结果

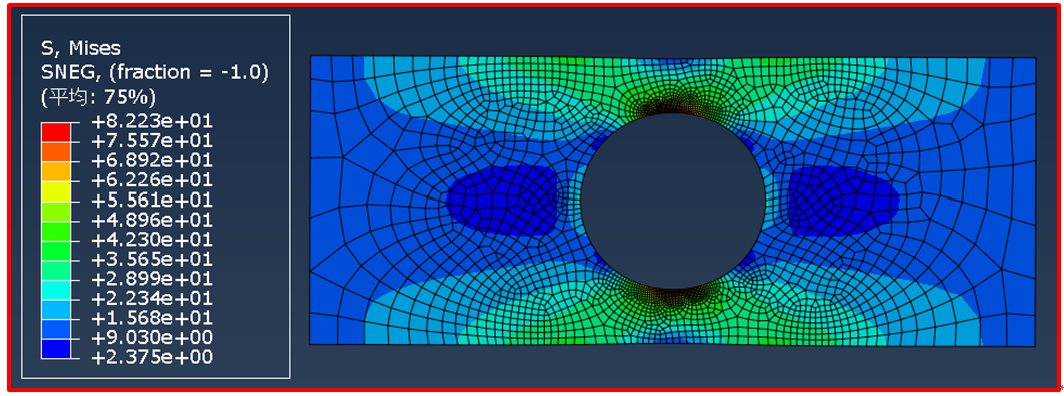

计算结果见图7。

计算结果

由图可知,圆孔应力集中处的最大应力为75.4Mpa,与理论解83.668Mpa误差为9.88%,误差还是比较大的!!

3. Adaptive Remeshing 技术使用

本文的重点来了:Abaqus中,有一项网格自适应重划分(Adaptive Remeshing)功能,它能自动调整网格尺寸,不断迭代,当第n+1次迭代结果与第n次迭代结果非常接近时(默认相差小于5%),计算终止。

详细设置过程如下:

(1)先使用5mm尺寸来初步划分网格,见图8。

初步网格

(2)设置网格重划分规则

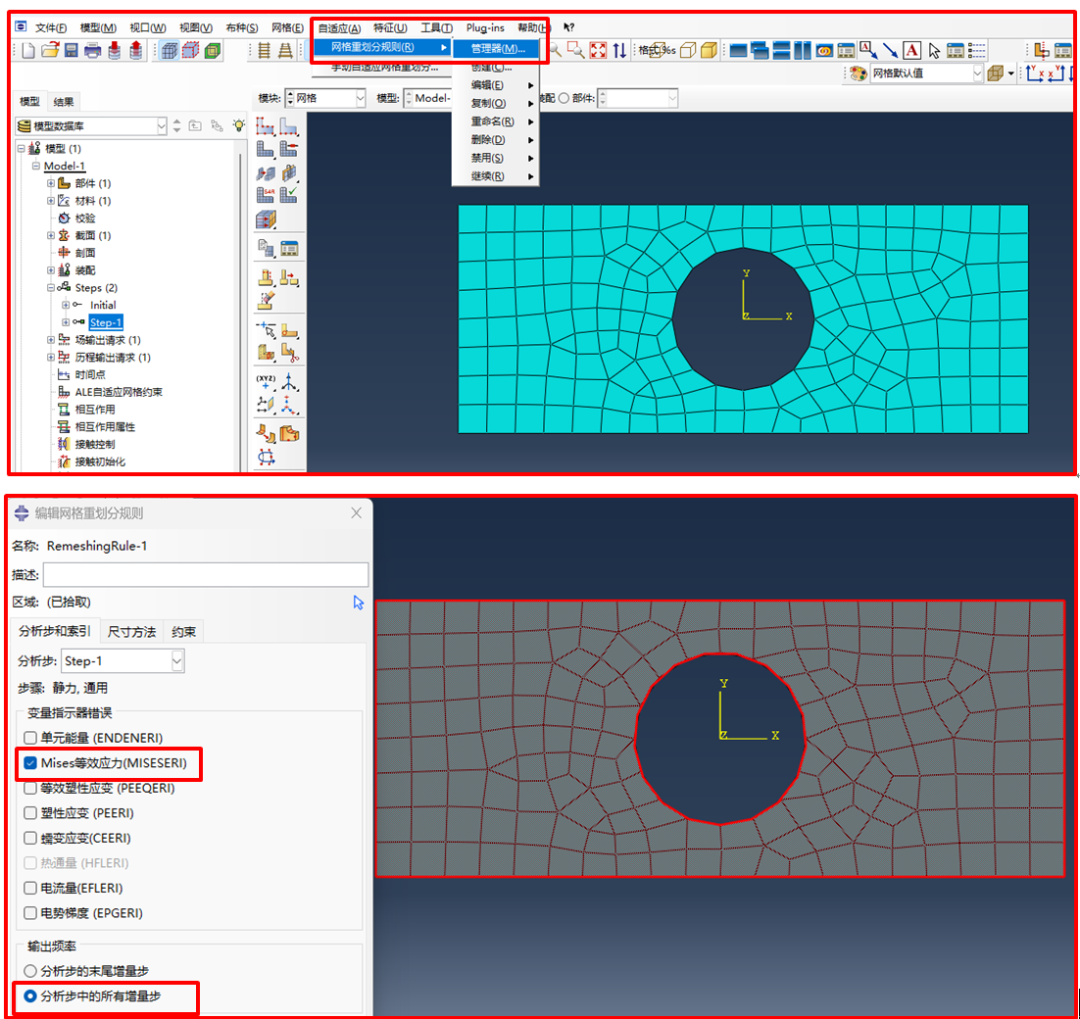

在网格模块中,选择“自适应>网格重划分规则>管理器”,创建网格重划分规则,见图9。

设置网格重划分规则

(3)提交计算

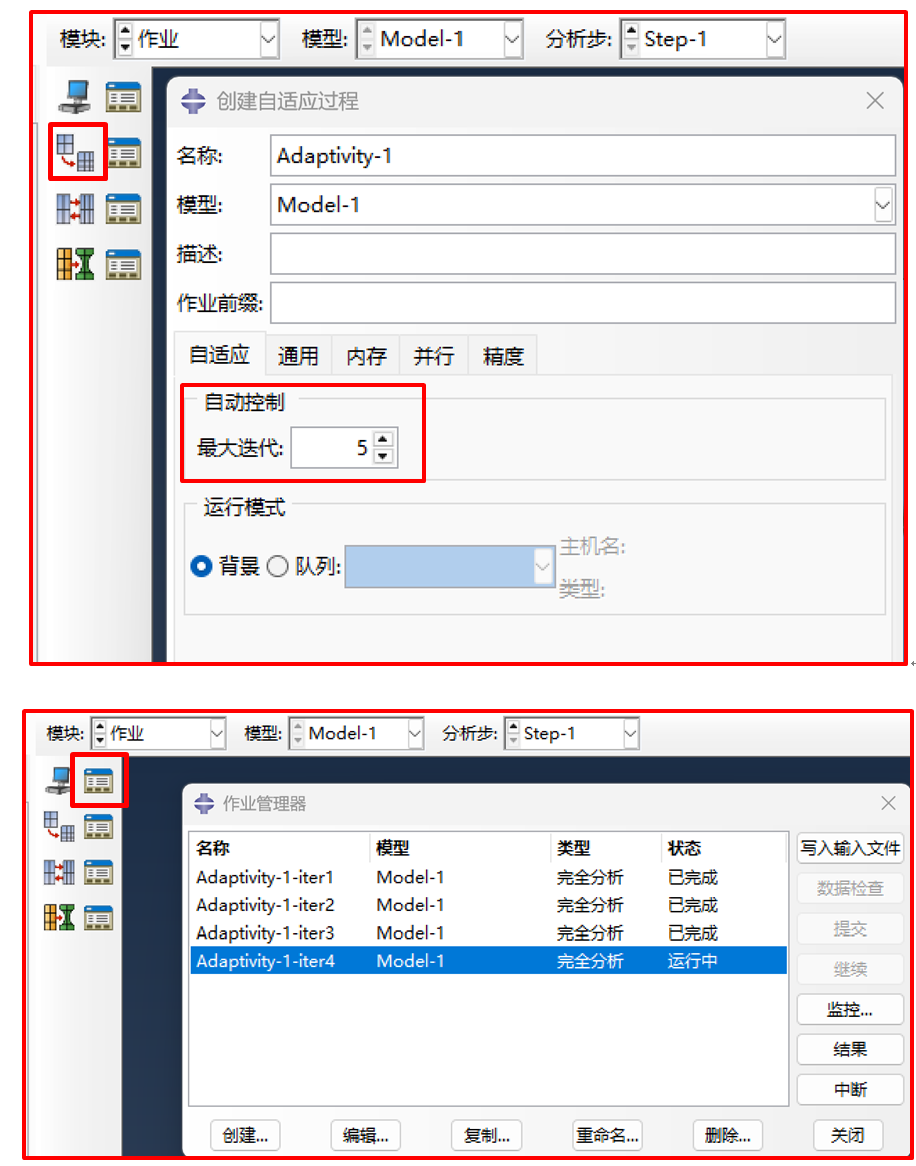

设置最大迭代次数,观察迭代过程。

10 提交计算并实时观测迭代

(4) 结果查看

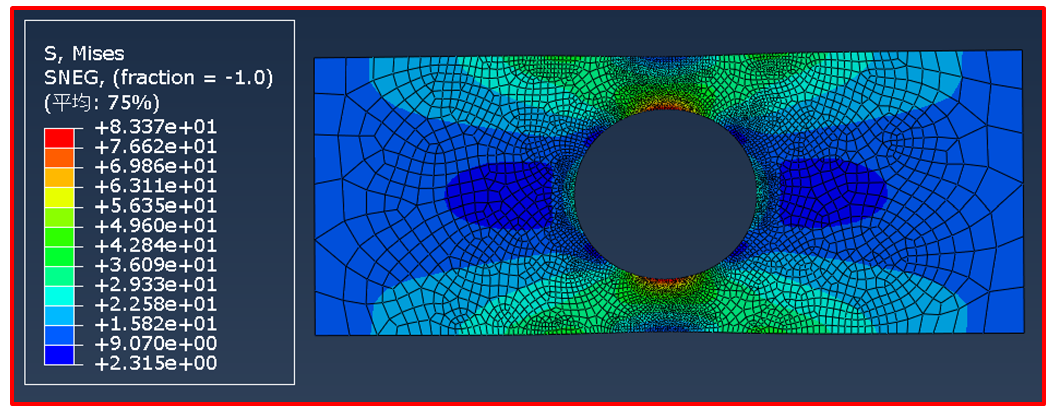

计算完成后,查看各个迭代步的网格划分及计算结果,见图11。

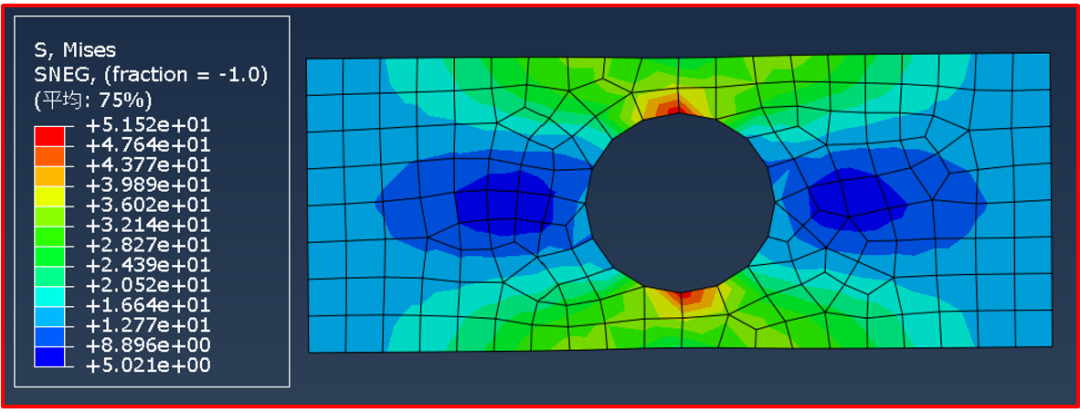

(a)第一次迭代结果

(b)第二次迭代结果

(c)第三次迭代结果

(d)第四次迭代结果

11各迭代步下的结果

由图11可知,随着迭代次数的增大,圆孔周边的网格越来越密了,结果也越来越接近理论值了。

4.对比分析

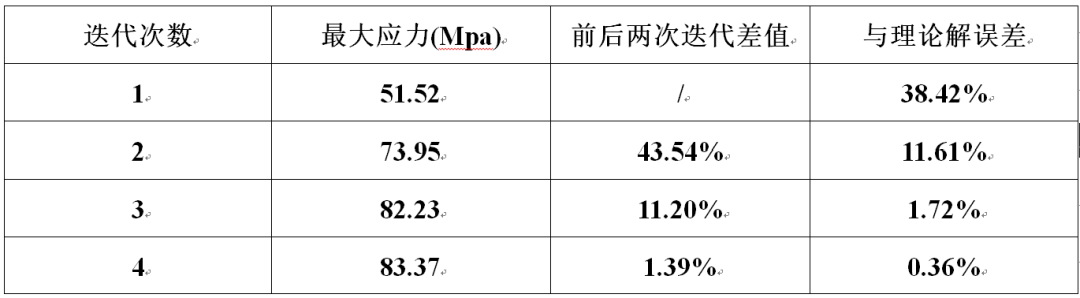

为了方便对比,现统计各迭代步计算结果,并于理论解对比,见表1。

计算结果统计及对比

通过表1可知,使用Adaptive Remeshing技术能使计算结果非常接近理论解,但是它也有自己的缺点,就是需要迭代4次才能得到符合要求的结果,计算效率较低,在实际工程应用上会受到很大的限制。比较实际的方法是通过精细化网格划分技术来得到满意的结果,比如把网格划成如图12所示。

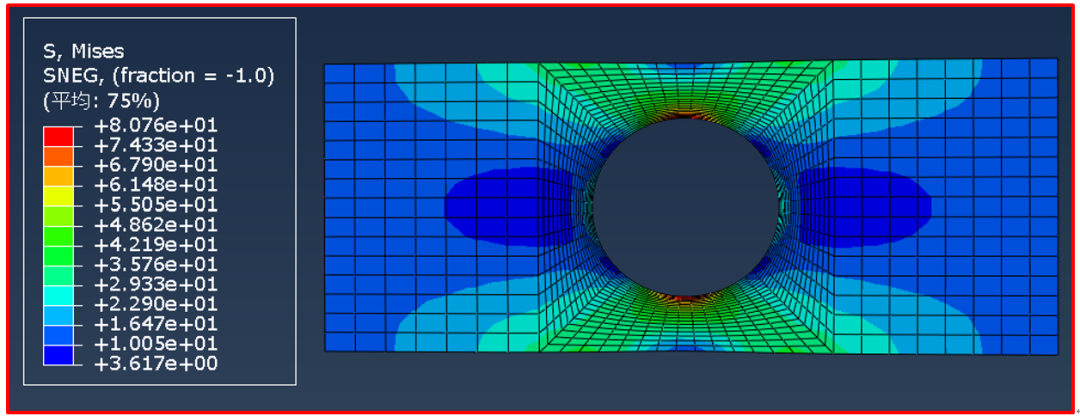

12 精细化网格

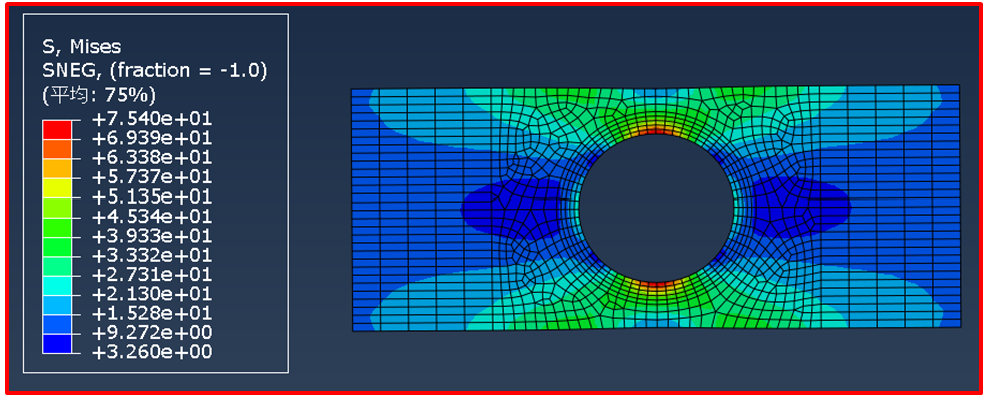

不使用Adaptive Remeshing技术,直接提交计算,结果见图13,结果与理论解的误差大约为3.47%,还是可以接受的。

13 精细化网格下的计算结果

来源:CAE与Dynamics学习之友
MeshingAbaqus通用理论材料DAP
