SolidWorks Simulation 结构仿真算例合集

设计仿真一体化

11月前浏览687

关注

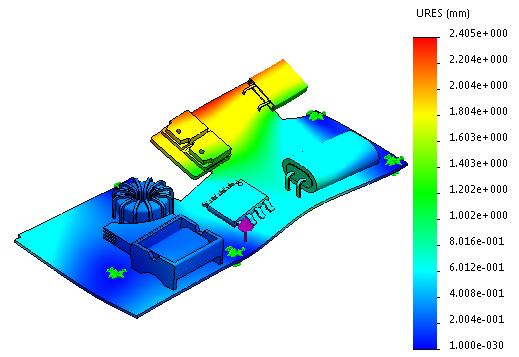

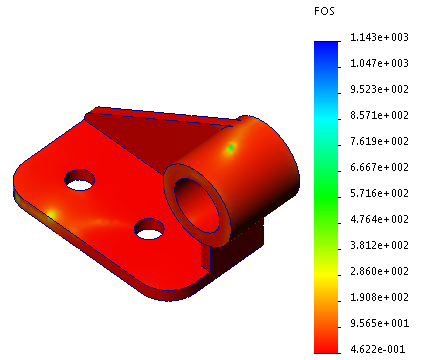

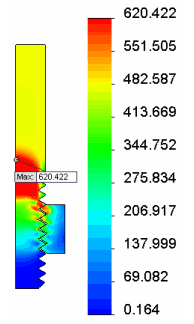

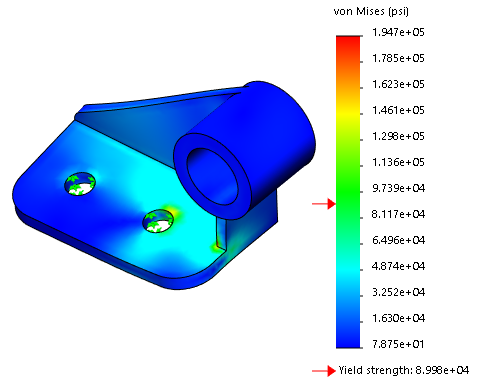

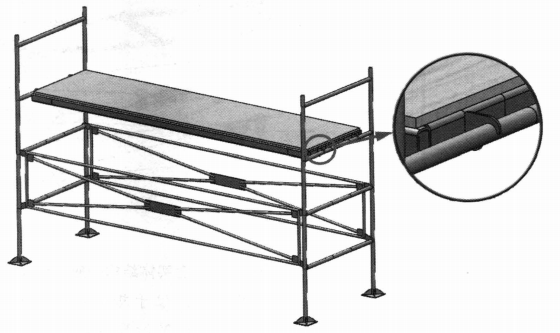

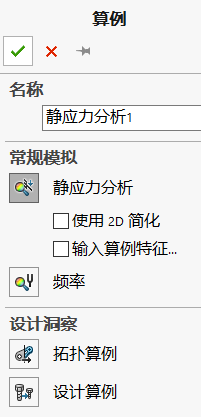

静应力分析：计算位移、反作用力、应变、应力和安全系数等。

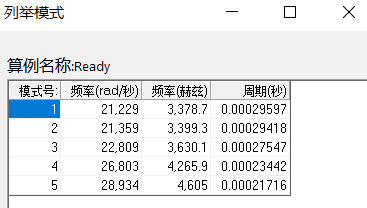

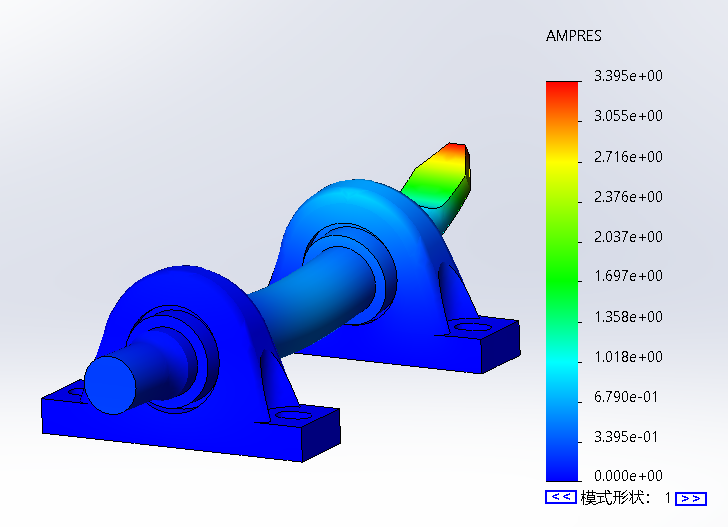

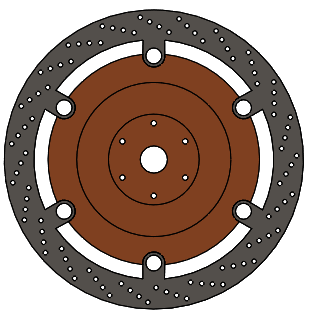

频率：计算固有频率和相关的模态形状，可分析由于共振造成的过度应力而导致的失效。

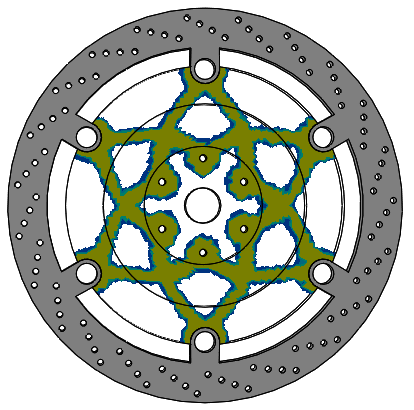

拓扑算例：在给定负载和边界条件的情况下找到设计空间中的最佳材料分布方式。从而创建具有最小质量和最大刚度的结构。

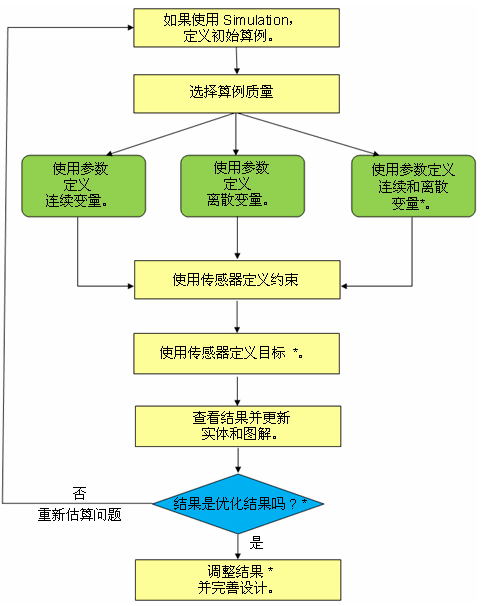

设计算例：通过设定目标、变量、约束，设计算例根据几何模型自动进行求解，以获得最佳设计。

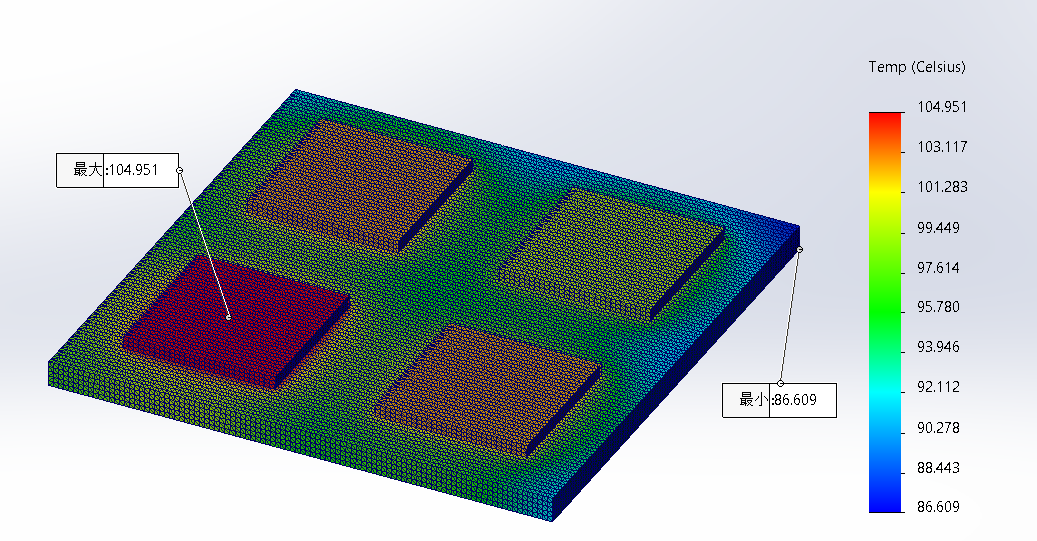

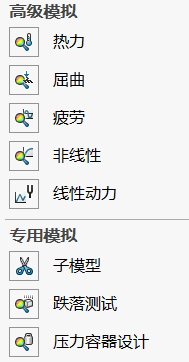

热力：根据热的产生、传导、对流及辐射条件计算温度、温度梯度和热流。

屈曲：对于承载轴载荷的细长结构而言，即使载荷低于导致材料失效所需的载荷水平，仍可能由于产生屈曲而失效。

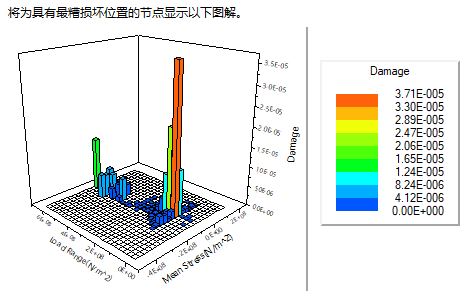

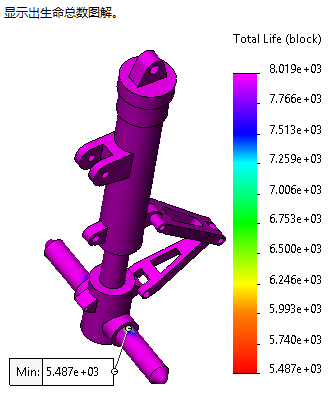

疲劳：即使引发的应力比所允许的应力极限要小很多，反复装载和卸载在一段时间过后还是会削弱物体。这种现象称为疲劳。

非线性：在某些情况下，线性求解可能会产生错误结果，因为它所依赖的前提已不复存在。非线性分析可用来解决由材料行为、大型位移和接触条件造成的非线性问题，包含非线性静态和非线性动态。

线性动力：当无法忽略惯性和阻尼效应时，静态算例将不会给出精确的结果。线性动态算例使用固有频率和模式形状来评估结构对动态载荷环境的响应。

a、模态时间历史算例：以定义载荷并将响应作为时间的一个函数来评估。

b、谐波算例，以便将载荷定义为频率的函数并评估各种工作频率下的峰值响应。

c、无规则振动算例，以便以功率谱密度的形式定义随机载荷并以各种频率下的总体均方根值或功率谱密度的形式评估响应。

d、响应波谱选项算例，以估算为承受根据设计波谱描述的特定基准运动的系统估算随时间推移的峰值响应。

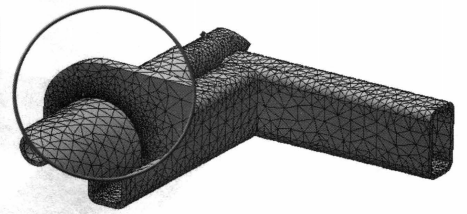

子模型：您可使用子建模算例完善大型模型局部区域的结果，无需重新运行整个模型的分析。完善所选实体的网格并为子模型重新运行分析可节省计算时间。

跌落测试：掉落测试算例评估零件或装配体掉落在硬地板或柔性地板上的效应。

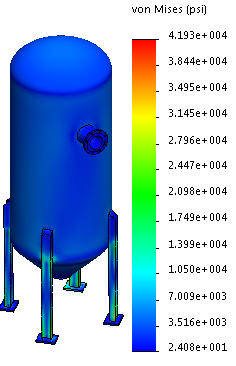

压力容器设计：压力容器设计算例会使用线性组合或平方和平方根法 (SRSS)，以代数方法合并静态算例的结果。

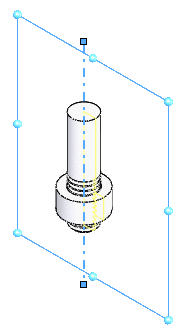

2D简化：通过 2D 模拟简化某些 3D 模型。2D 简化可用于静态算例、非线性算例、压力容器设计算例、热算例以及设计算例。您可以利用适当模型的 2D 简化选项来节约分析时间。
