车载储氢技术

1年前浏览591



1

摘要

在过去的几年里,氢动力汽车取得了重大进展。大部分开发工作都集中在动力总成及其与车辆的集成上。目前,决定汽车行业发展的关键技术之一是车载储氢系统。如果没有高效的存储系统,使用氢气驱动机动车辆将很难实现。压缩氢和液氢的物理储存密度极限已经或多或少地达到,而各种储氢材料的开发仍有潜力。本章介绍了与储氢相关的方法和问题。所讨论的一些技术还不成熟,但这并不排除它们将来的使用,因此也提出了它们的机会和可预见的潜力。
关键字:氢、存储、压缩、液化、氢能交通



2

简介

氢气有潜力成为未来的可持续燃料,减少全球对化石资源的依赖,并减少运输过程中的污染物排放。氢气作为车辆推进燃料的普及给我们利用氢气中所含能量、在车辆上储存氢气和确保其可用性的方式带来了一些挑战。目前,有两种方法可以使用氢气为机动车辆供电。它们是氢内燃机 (Hydrogen ICE) 和氢燃料电池 (FC)。第一种使用氢气为内燃机提供动力。第二种使用燃料电池与电动机和电池相结合。氢基内燃机最近引起了很多人的兴趣,但一些实际障碍阻碍了这项技术的快速发展。因此,现阶段已考虑使用氢气作为碳氢化合物燃料的添加剂,以实现比纯氢内燃机更高的性能。使用双燃料策略提高了燃烧稳定性和热效率,同时减少了 CO2以及未燃烧的碳氢化合物排放和燃料消耗。与化石燃料驱动的内燃机相比,在内燃机中使用氢气仅能实现 20-26% 的效率和低功率输出 [1].然而,它在燃料电池中的替代用途可以实现高达 60% 的效率 [2].两种转换氢能的方法都需要储存氢气,以确保车辆行驶里程令人满意。
氢气是所有化学燃料中每质量热值最高的。此外,氢气具有再生性和环保性。不幸的是,这种元素以水和碳氢化合物的形式存在于自然界中。这意味着它的获取和储存需要大量的能量,其体积密度至关重要,它决定了存储系统的重量和体积。这个问题在图1,将氢气的体积密度和重量密度值与传统燃料和选定替代燃料的特征值进行比较。单位体积氢气的能量密度较低,这使得储存和运输气体成为一项重大的研究和技术挑战。因此,在机动车辆上储存氢气是促进氢气和燃料电池技术发展的关键技术 [3,4].

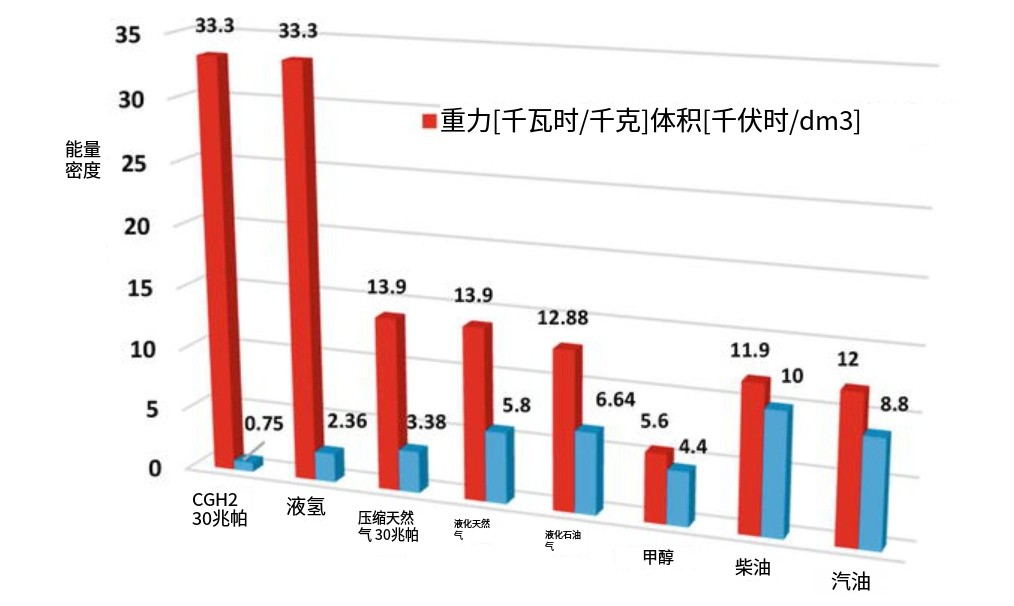

图 1.选定汽车燃料的重量和体积能量密度
经过长期尝试和测试的最重要的氢气储存方法之一是基于压缩或冷却或两者的组合的物理储存方法。目前,许多其他新的储氢技术正在寻求或研究中。这些技术可以归为基于材料的存储技术。这些可以包括固体、液体或表面。
上述储氢方法应以技术简单、价格低廉为特点,并应确保运行安全。机动车储氢技术的现状及其可能的发展方向显示在图2.

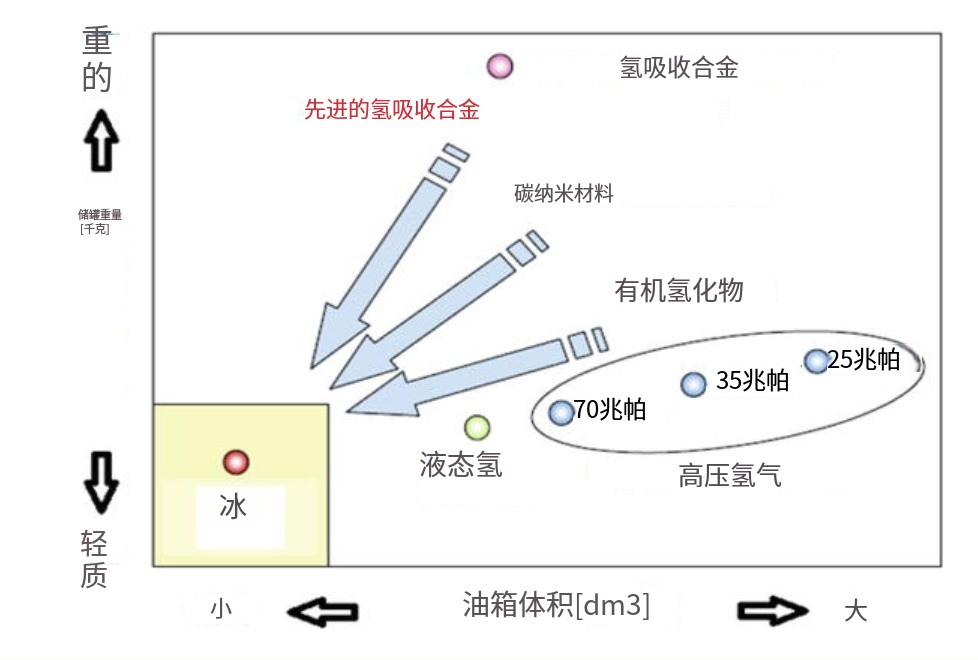

图 2.储氢技术及其发展方向
基于上述每种技术的存储系统的重量和体积将取决于车辆的预期里程。为确保 400 公里的行驶里程,储存的氢气质量应为:
  • 对于由内燃机驱动的乘用车,氢气为 8 公斤,使用燃料电池时为 4 公斤,
  • 对于卡车,分别为 32 公斤和 16 公斤,
  • 公共汽车分别为 41 公斤和 20 公斤 [6].



3

物理储氢

物理储氢方法主要基于氢气的压缩和冷却/液化。这些方法之间的区别在图3.

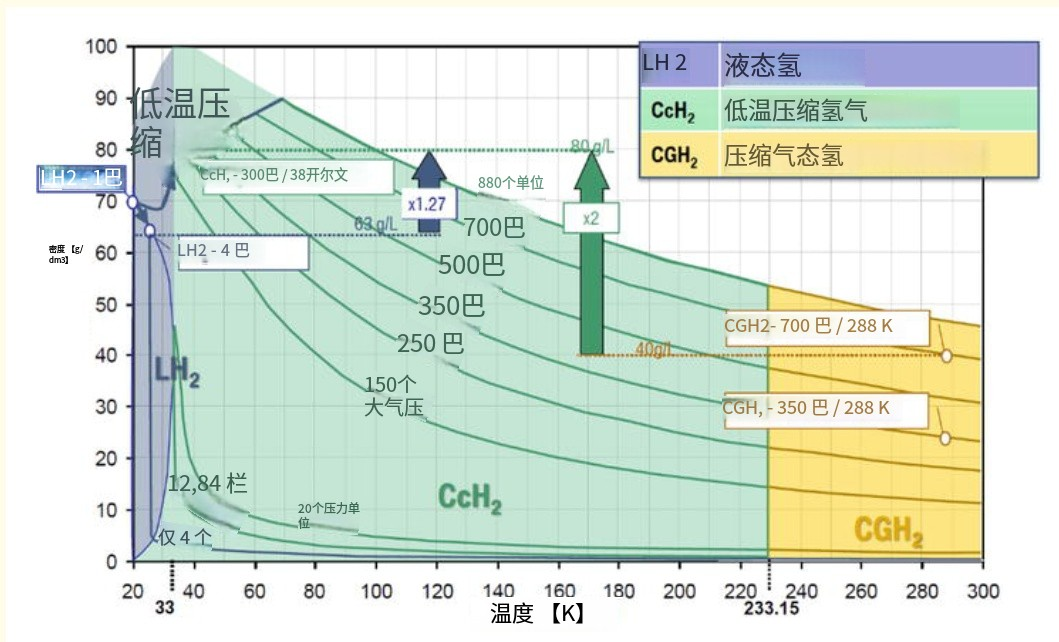

图 3.氢密度对压力和温度的依赖性
该图显示了液化氢 (LH2)、高压液化氢(冷冻压缩氢气)和压缩氢气 (CGH2) 的特征区域。
2.1 压缩储氢
通过储存压缩氢气-CGH2(压缩气态氢),我们将其压缩至 25 至 90 MPa 的压力范围,并将其储存在压力罐中。这是概念上最简单的储氢方法,允许使用基于轻质复合材料的现代高压罐 3 型和 4 型(其中传递巨大压力引起的负载的材料是碳纤维和玻璃纤维以及合成树脂的复合材料,用金属或聚合物衬里从内部固定)。这些设计允许氢气在超过 100 MPa 的压力下储存。今天,储罐中充满了压力为 35 或 70 MPa 的氢气(丰田 Mirai 和现代 Ix35 以及本田 Clarity)[8,9].在实践中,将氢气压缩到 70 MPa 的压力需要大约等于 18 MJ/kg 的能量,这约为氢气燃烧所获得能量的 15.5%。除了这种储存形式的显着优点(例如储罐结构相对简单、氢气释放和加氢率高)之外,这些储罐最重要的缺点之一是储存能量密度低(图4).

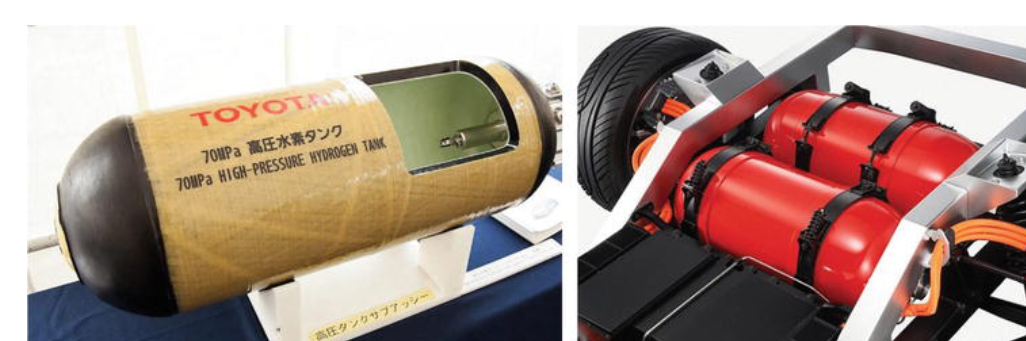

图 4.丰田 Mirai 汽车的 70 MPa 压力下的储氢罐和本田 FCX Clarity 汽车中的储氢系统 。
汽车制造商对用于储氢的储罐提出了多项要求,不仅涉及标准和法规中定义的强度参数,还希望储罐具有良好的性能参数,即储能系统的重量和体积能量密度令人满意。
单位体积氢气质量(kgH2/米³)在 25°C 时可以使用简单关系式 0.0807*p 计算。这种关系起源于理想气体方程,p 是以巴为单位的储氢压力。例如,对于 p = 35 MPa 的压力,储存的氢气质量等于 28 kgH2/米³ [12].考虑到需要 5 公斤的氢气来保证轻型车辆在 400-600 公里范围内的行驶里程,油箱的容量应为 0.18 m³ [12].压缩氢气中的储能效率约为 94%,可以与电池中的储能效率相媲美,后者的 75% [13].
应该注意的是,增加氢气压力会增加体积储存密度(kgH2/米³)但会降低整体能源效率。此外,将压力加倍只会使储存的能量增加 40-50%。
多年来,1 型钢罐一直常用于储存压缩氢气,但钢是不可取的。氢原子在金属内部的渗透和积累导致了所谓的“氢脆”,这是一组对作过程产生负面影响的腐蚀现象。考虑到钢制储罐过重,现代机动车辆中主要使用3型和4型储罐储存压缩氢气。
考虑汽车压力罐中的储氢时考虑的主要参数是车辆类型、储罐容量、储存氢气的压力和储罐价格。
压缩氢气储存在封闭系统(图5),这意味着氢气可以长期储存而不会损失,前提是所使用的材料可以防止氢气扩散。目前使用的压力罐的圆柱形形状主要源于应力的有利分布以及推荐且经过验证的生产中起始材料。设计师努力开发坦克,其形式将适应车辆底盘或车身结构所创造的空间可能性。

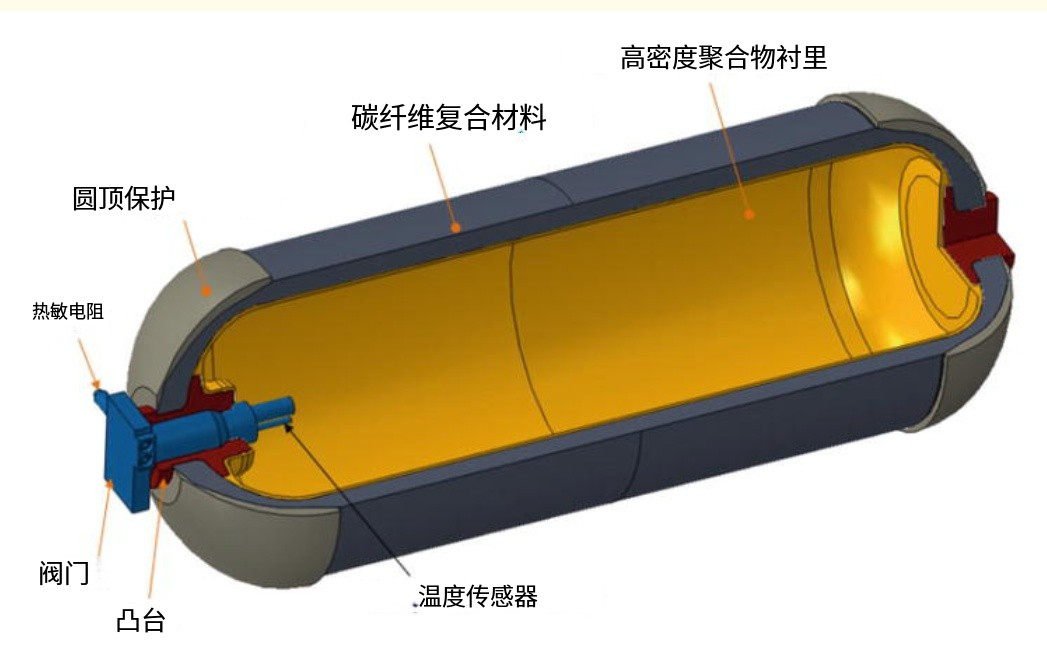

图 5.加压储氢罐的组件。
新材料和新技术为生产纳米复合材料层创造了可能性,其特点是氢气渗透率非常低(0.6厘米³微米/米²dayatm)。这些超高性能纳米复合材料阻隔层是通过在 PET 基材薄膜上喷涂与聚乙烯醇 (PVA) 混合的液晶纳米硅酸盐来实现的。通过喷涂改善衬里表面的技术允许形成屏障,限制氢气在不规则形状的储罐中的渗透性 [14].
2.2 储氢罐的设备
压缩储氢罐的设备至少应包括以下内容:供气和排放管路上的手动和自动截止阀、泄压装置和止回阀。解释氢气通过多功能阀通道的流量的图表如图所示图6. 这些阀门的选定解决方案及其技术参数显示在图7.

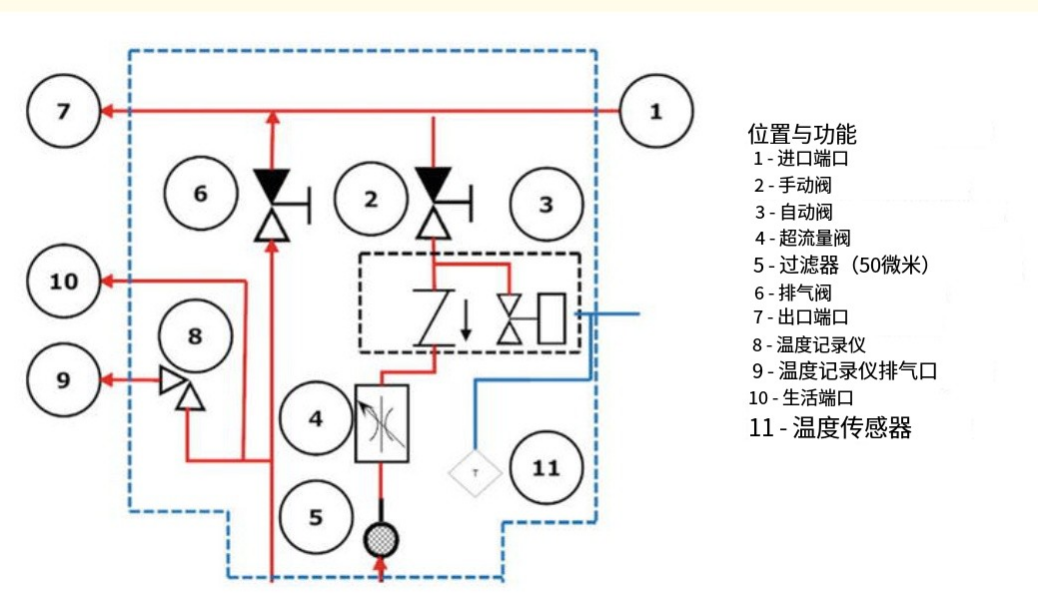

图6.解释通过作阀的氢气流量的图表 [15].

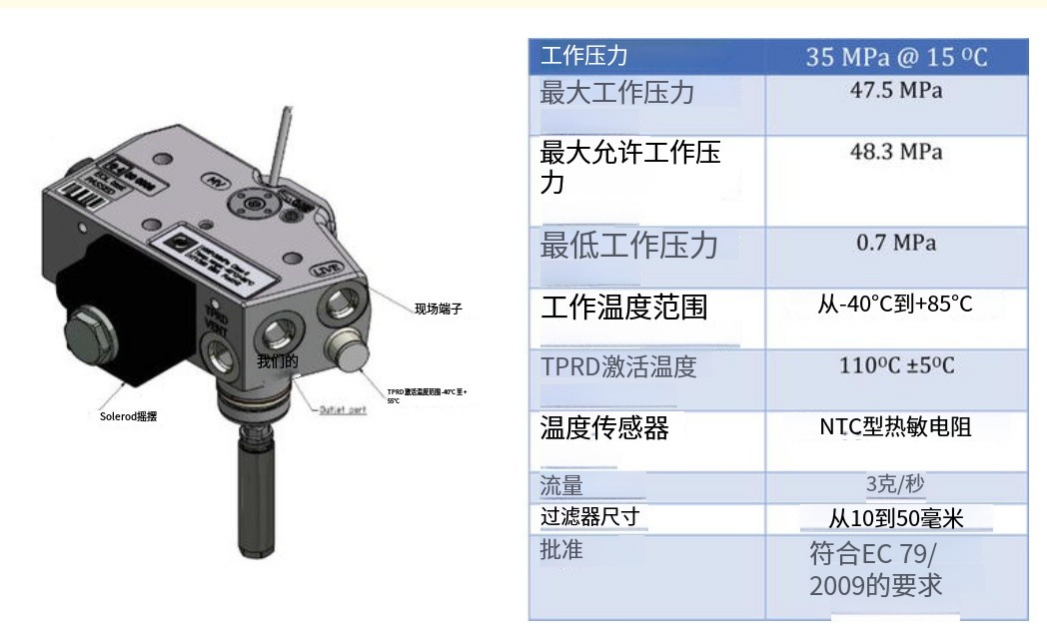

图7.用于复合阀的 HTV 350 OMB Saleri作阀的草图及其主要技术数据。
按照欧洲经济委员会条例以及相关技术标准的要求,储罐设备由储罐制造商选择。考虑到机动车辆制造商的需求,油箱安装在所谓的气体燃料储存系统中的容器中。除了前面提到的元素外,这些系统还包含附加设备,例如,初步氢气压力调节器、通风系统等。图 8A和B).带有燃料电池的电动公交车的储氢系统示例显示在图9.

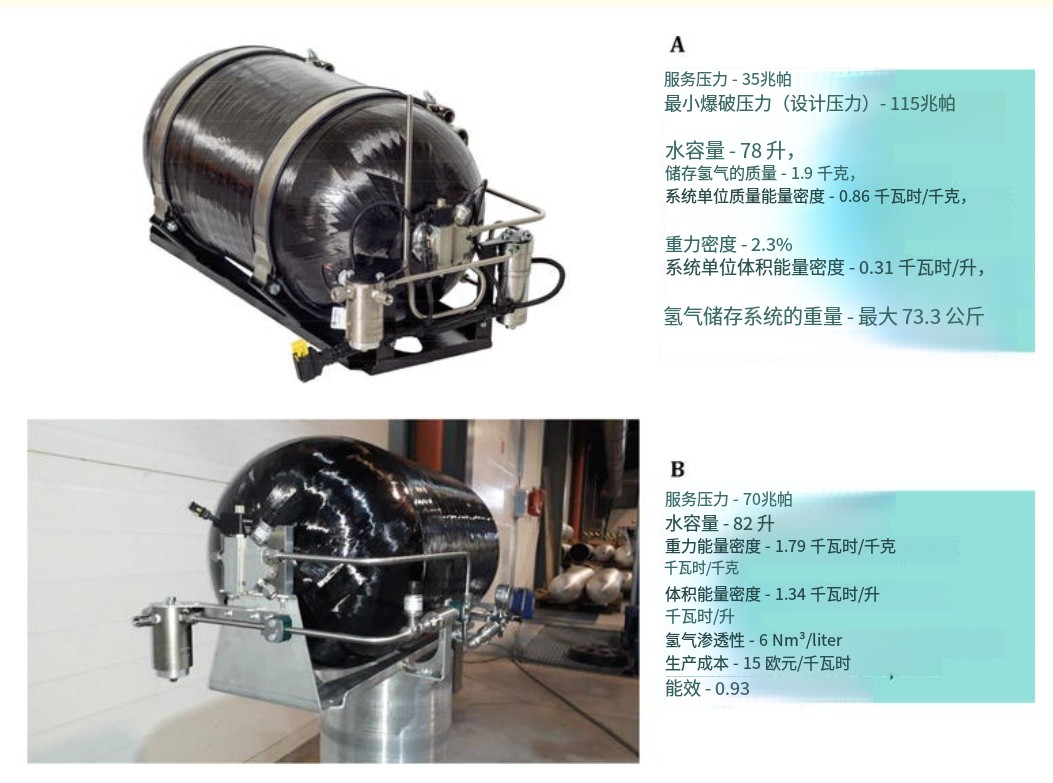

图8.压缩储氢系统 A-35 MPa 和 B-70 MPa 的示例。

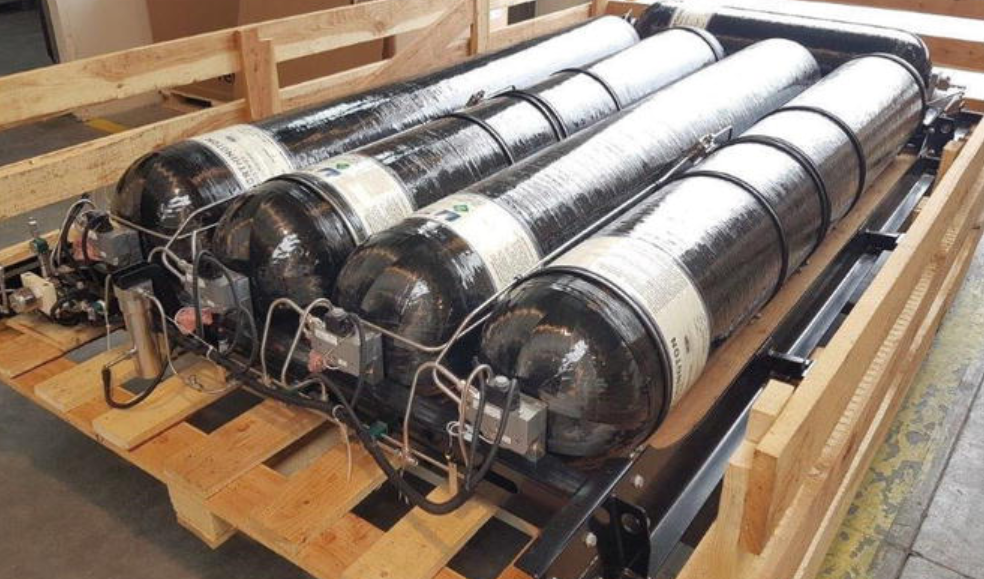

图9.用于公共汽车的压缩储氢系统。
按照欧洲经济委员会条例以及相关技术标准的要求,储罐设备由储罐制造商选择。考虑到机动车辆制造商的需求,储罐安装在所谓的储氢系统 (HSS) 中的容器中。
除了前面提到的元素外,这些系统还包含附加设备,例如,初步氢气压力调节器、通风系统等。图 8A和B).带有燃料电池的电动公交车的储氢系统示例显示在图9.
在下半部分图10,有管道构成为所有储罐提供服务的气体总管。直径为 10 毫米的上管在加注时向储罐供应气体,而直径为 8 毫米的下管则允许收集储存的气体。

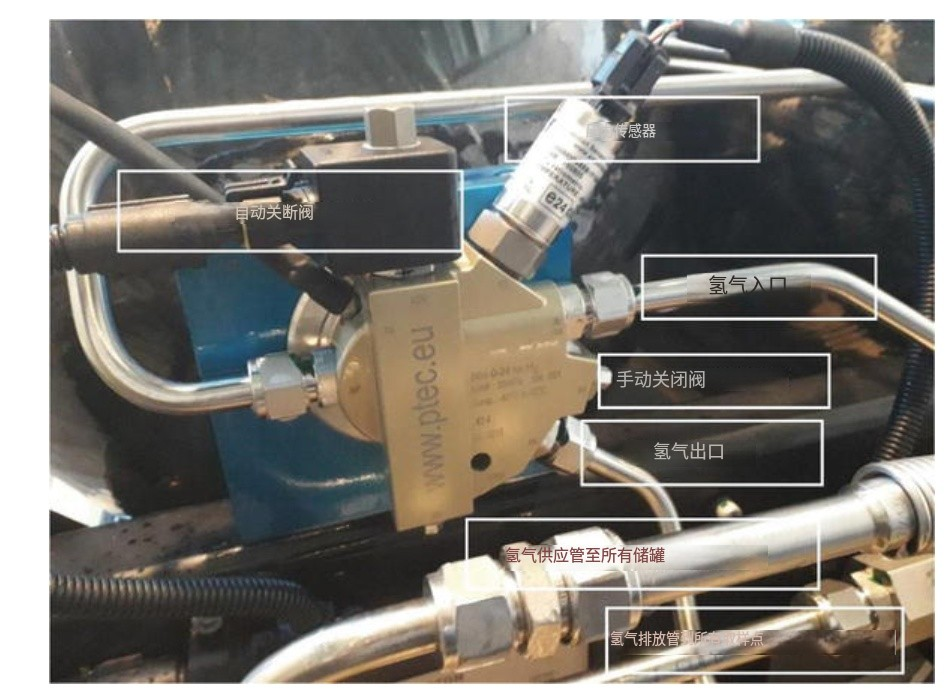

图 10.其中一个储罐的作阀、其基本装置及其与其他储罐的连接。

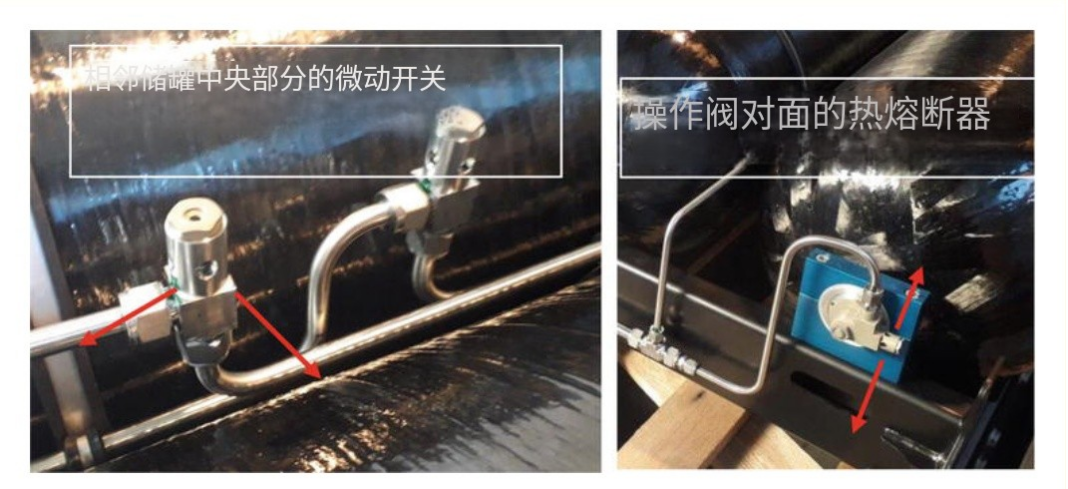

图 11.热易熔器 (TPRD) 安装在储罐中间和作阀的另一侧(红色箭头表示打开保险丝后气体出口的方向)。
交付给汽车制造商的储氢罐必须满足多项要求,包括保证所谓的“氢纯度”的纯度,这对于保护燃料电池免受损坏至关重要。EC 79/2009 和 ISO/TS 14687-2 标准规定了确保用于带有质子细胞 (PEM) 的道路车辆系统的氢气均匀性所需的氢气纯度及其杂质水平。这些要求意味着在制造过程之后,容器要进行泄漏测试。然后对罐体进行冲洗,先用氮气冲洗,得到低于氢爆水平的气氛,用氢气冲洗,使整个体积的最低浓度达到99.97%。为此,使用纯氢气,99.99%。达到所需纯度后,储罐内残留一定量的气体,压力不低于0.2MPa,保护储罐防止空气进入其内部。
2.3 液化氢的储存
液氢 (LH2) 是一种非常轻的液体(密度 70 g/dm³在 -253° C 时)。LH2 在标准温度下蒸发迅速,从 1 升 LH2 中产生约 845 升氢气。蒸发后,气态氢气仍然非常冷,重量与空气相当,这使得它几乎水平扩散。它不会很快升温;它的密度逐渐降低并上升到顶部。
氢气可以以液体形式储存在专门为此目的而设计的储罐中 [16].将氢的状态从气态改变为液态(液化)使我们能够显着提高氢的能量密度。然而,氢液化是一个需要比压缩更多的能量的过程。液化氢气所需的能量估计比压缩氢气所需的能量高出 30-40%。因此,该过程的能源效率相对较低。然而,储存液氢使我们能够获得比其他氢储存方法更高的质量和体积密度。此外,液化氢储存在低温罐中可确保因气体“逸出”而造成的损失比压缩氢气的加压罐低得多。这些损失甚至低了 25 倍。
为了使氢气保持液态,必须使用非常低的温度(20 K 量级,即 -253.15°C),因此,储罐必须不断冷却并与环境隔热。
由 MAGNA STEYR Fahrzeugtechnik AG & Co KG 开发的液化氢储罐如图所示图12.该储罐由一个内罐和一个外罐组成,可储存约 10 公斤氢气。用于制造该水箱的材料是不锈钢或铝合金。这两种材料都非常耐氢脆,并且氢渗透率可以忽略不计。此外,它们的低比重、高强度和高热膨胀系数,加上优异的导热性能,使带附件的储罐总重量约为 150 公斤。

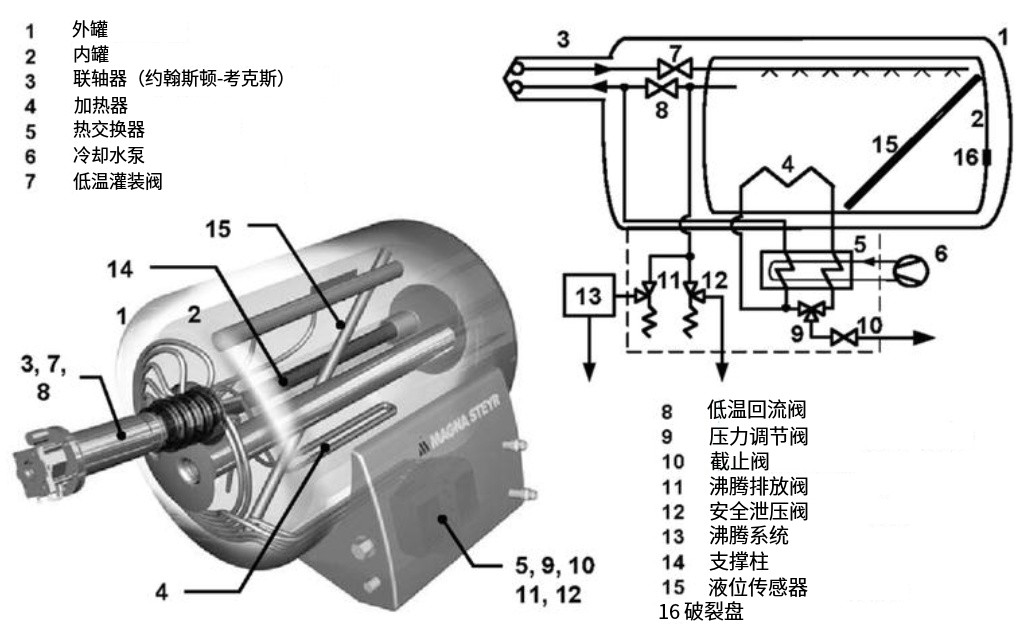

图 12.液化氢储罐


内罐和外罐之间的空间填充了高度绝缘的材料和真空,即约 40 层箔通过重量为 1.5–3.0 kg/m²的热辐射限制了热传递,由抛光铝或镀铝和聚合物箔组成,它们通过玻璃纤维垫片彼此隔开。20 K 时的真空压力约为 10−3Pa,将热对流降至最低。这种隔热材料可确保,当车辆超过 3 天不使用时,热量输入有助于液化气的蒸发量不超过每天 1-3%。
低温灌装阀 (7) 和低温止回阀 (8) 在灌装过程中打开。液氢从加注站通过 Johnston-Cox 连接器 (3) 和低温灌装阀流入内容器 (1)。蒸发的氢气通过低温止回阀离开内部罐,并流回加注站以保持低压。填充完成后,两个低温阀关闭。蒸发的氢气从内部罐流向冷却水热交换器 (5)。氢气加热到环境温度并进一步流向压力控制阀 (9)。如果入口压力高于设定的调节压力,则流量将关闭,氢气将无法流过罐式加热器 (4)。压力会下降,因为没有热量会输送到内部罐式加热器。在待机模式下,两个低温阀都关闭。当车辆长时间停放时,内罐内的氢气压力会增加到气门开启压力(11)。内罐中的超压无法打开低温阀。如果阀门 (11) 损坏,内罐中的压力会增加,直到安全阀 (12) 打开。防止油箱爆炸的最后一个装置是板阀 (PRV) (16)。
液氢储存达到最高的重量和体积储存密度,并且在足够的能源可用性下,是未来氢能汽车最合适的燃料储存解决方案。尽管使用了高性能的超级绝缘设计,但目前还无法找到解决方案来解决液氢储罐在相对较长的怠速或不利的驾驶循环中由热输入引起的蒸发损失问题。特别是,液氢储罐的有限可缩减性定义了大型乘用车、公共汽车和卡车领域的最佳应用领域。
2.4 低温压缩储氢罐
与加压氢气和液氢储存技术相比,在低温压缩罐中储存氢气具有更多的优势、机会和潜力 [18]:
  • 与 CGH2 储罐相比,CcH2 储罐的最大压力为 350 bar,而最先进的 CGH2 储罐的最大压力为 700 bar,因此对昂贵碳纤维的要求较低,因此可以降低 CcH2 的材料成本,甚至生产成本更低。
  • 与 LH2 储罐相比,较长的氢气无损失休眠时间可最大限度地降低长时间停车或车辆使用率低期间氢气蒸发损失的风险。
  • 能源和热管理要求与内燃机和燃料电池系统兼容。特别是,低温PEM燃料电池可能受益于低温氢气的冷却能力,低温氢气被燃料电池的废热加热。
作为解决蒸发损失问题和对绝缘质量的高要求的可能解决方案,宝马开发了超临界低温压缩氢气储存(CcH2 低温压缩氢气)的概念,该概念有望实现更直接、更具成本效益的隔热,同时在所有典型的车辆运行条件下实现储罐的无损运行 [19].这一创新概念将成品储罐的重量减轻到传统圆柱形钢罐的三分之一(图13).形状的自由度确保了高度的灵活性,并在制造过程中显着节省了能源。由于所有辅助系统都集成到油箱外壳中,因此占用的汽车空间更少,并且更易于作。内部储罐采用模块化设计,与现有氢气罐相比简化了生产过程。该储罐装满了 10 公斤氢气,续航里程可超过 500 公里。

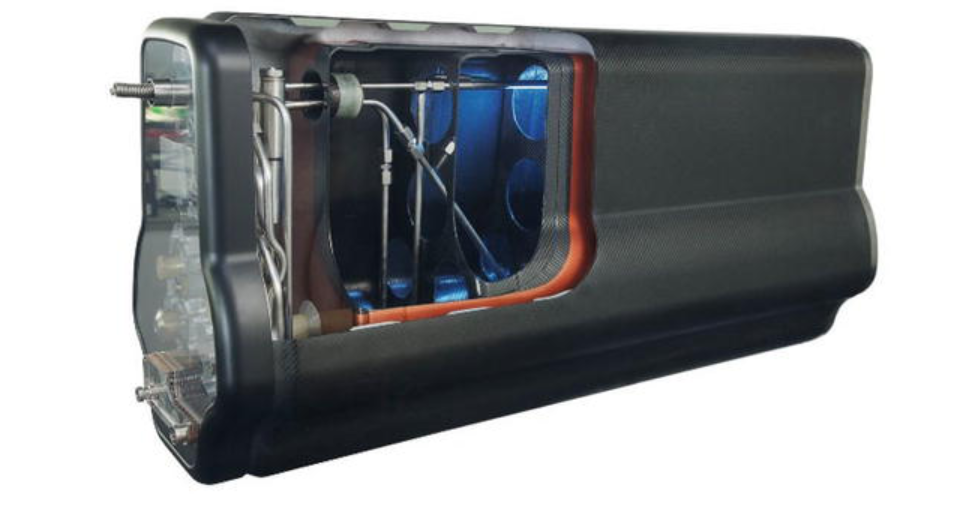

图 13. 宝马集团为氢动力汽车开发的油箱


在 30 MPa 压力下储存低温压缩氢气的储罐的原型解决方案如图所示图14.它也是宝马开发的储罐,可以储存液化气和压缩气。该坦克的基本技术参数列在表1.

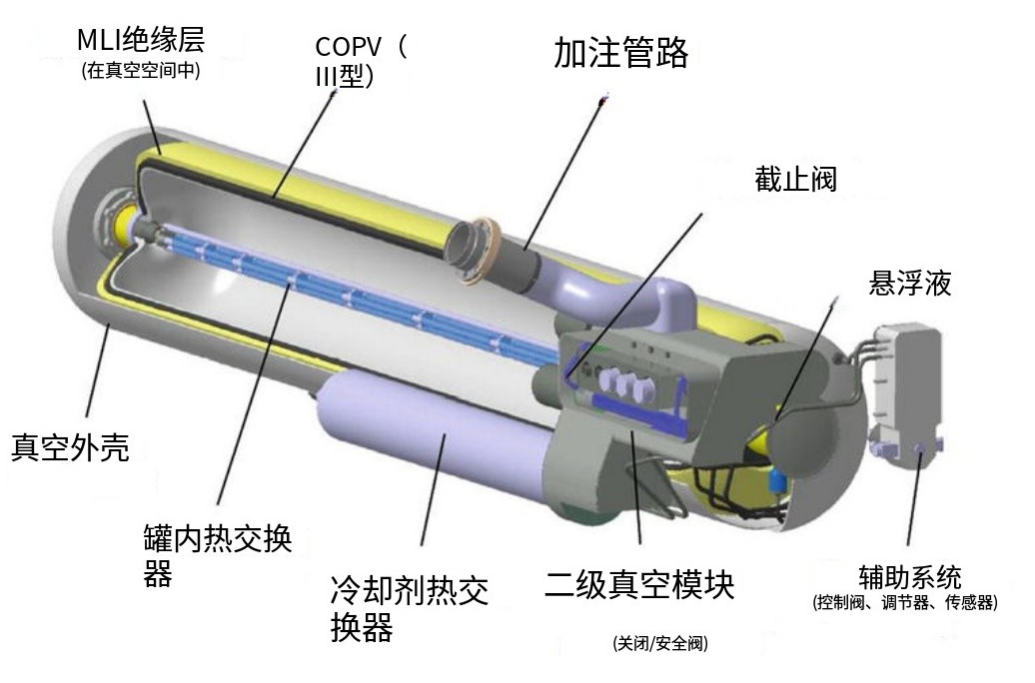

图 14.用于储存压缩和液化氢气的罐体解决方案


表 1. CGH2 和 CcH2 存储系统的特性。
参数
单位
数值
最大可用容量
CcH2–7.8 kg (260 kWh)
CGH2–2.5 kg (83 kWh)


工作压力
≤ 35 MPa


紧急开启压力
≥ 35 MPa


填充压力
CcH2–30 MPa,CGH2–32 MPa


灌装时间
< 5 分钟


存储系统容量
~235 分米³


存储系统的质量加上氢气的质量
~145 公斤


氢气损失
<< 3 克/天
3 ÷ 7 克/天 (CcH2)
<每年 1%


附加功能
罐内主动压力控制
与车身集成
利用内燃机或燃料电池的余热


考虑到上述方法的优缺点,压缩氢气(CGH2)是最好的系统,并且是一项最先进的技术[21].带有 70 MPa 储罐的储氢系统足以确保车辆所需的行驶里程。储罐可以在 3-5 分钟内加氢。液化氢的储存也是一项相对成熟的技术,但它与一个非常严重的问题有关,即在车辆停止通行时氢气损失。这些损失以及加油过程中的相关损失非常可观。与单独使用压缩氢气或低温 LH2 相比,冷冻压缩氢气储存有助于提高体积氢密度和安全性。然而,基础设施的可用性和成本仍然是开发这种存储方法的主要障碍。



4

基于材料的储氢技术
上述气态和液化形式的储氢技术的特点是结构的成熟度和多年的运营经验。然而,寻找一种可以提高储存氢气能量密度的技术已经创造了一种选择,如今,全球许多研究中心都在努力。这种可能性基于金属氢化物、碳吸附剂和化学氢化物(图15).

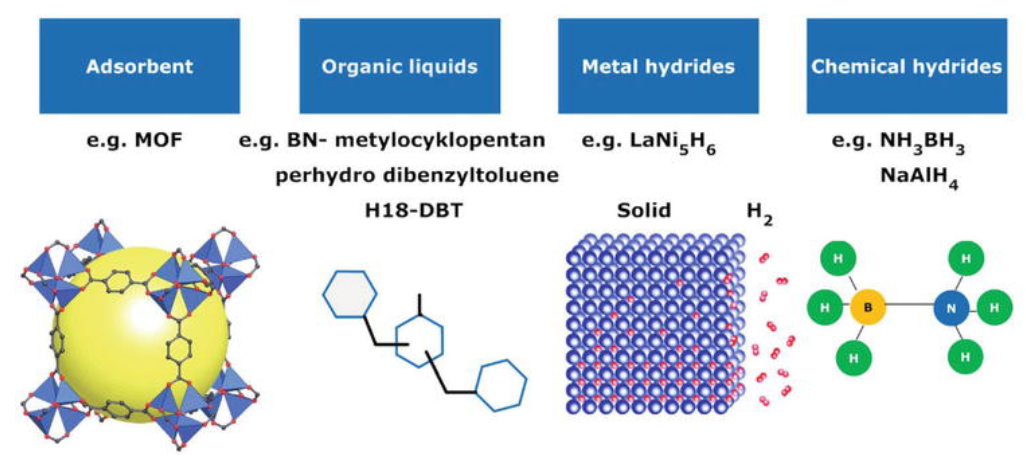

图 15.简化氢化物的划分和所选化合物的示例性结构


对这些现代材料的主要要求是高重量密度(重量超过 6.0%)、在中等温度和压力下易于吸收/解吸氢气、材料价格低廉及其生态安全性 [22].
金属氢化物是固体材料,可以在中等温度和压力下安全地储存氢气。许多金属氢化物的体积能量密度接近液化氢。金属氢化物由形成晶格结构的金属离子组成。氢气在金属中心吸附,解离形成原子氢,最后插入金属晶格中。整个过程是放热的 [22]. 因此,当载体装载时,必须去除热量。
近年来,对新型储氢材料的研究主要集中在锂、铛、钠、镁、硼和铝等轻金属上。这些金属特别令人感兴趣,因为它们可能含有高重量百分比的氢气。美国能源部 (DOE) 概述了对机载储氢系统的几项要求。对于大规模储存,金属氢化物的灵敏度存在问题。此外,它们的固体性质,加上相当大的脱氢焓,给快速释放氢气的传热带来了挑战。虽然热传递到液体和气体上相对简单,但只有当使用复杂且昂贵的设备时,才能将热量均匀分布成大型固体物质。然而,金属氢化物中的氢气储存无疑更适合小规模和超小型应用。尽管金属氢化物储存具有非常高的体积储存密度(> 100 小时²公斤/米³),由于重金属或合金,重量储存密度非常低。氢化物的重量储存密度约为0.02–0.07 H²公斤/公斤。在环境温度和压力下,重量储存密度约为0.03 H²公斤/公斤 [22].
综上所述,决定氢化物是否适合储存氢气的特征包括:
  • 可逆储存氢气的能力,
  • 大容量储氢,
  • 氢化物解离的低压和低温(最高~90°C),
  • 吸收和解吸率高,
  • 释放氢气所需的少量能量,
  • 对气态污染物的敏感性低,
  • 大量可能的充放电循环,
  • 安全(低压、不易燃),
  • 低价。
预期的储氢可能是具有较大比表面积的高孔性碳材料。碳材料中分子氢和原子氢的储存是通过电化学反应和固体表面的物理吸附(吸附)进行的,这主要是由于范德华力的相互作用。由于向系统提供适量的热能,碳质材料中氢的解吸发生。最受考虑的储存氢气的碳材料包括活性炭、石墨、富勒烯和碳纳米管。活性炭是一种有趣的储氢材料,因为它的结构具有非常大的比表面,具有许多孔隙和微裂纹。微孔具有最大的吸附能力,因为它们的大小与可以储存在活性炭上的潜在颗粒相当。中孔在吸附过程中起次要作用,而大孔主要用于运输物质。活性炭在 77 K 的温度下实现的吸氢能力,其比表面积为 1315 m²/g,等于 2% m/m(其中 m/m——氢的质量与储存材料的质量)。用氢氧化钾 (KOH) 改性活性炭可以进一步发展此类材料的多孔结构,使储存的氢气量增加 3.7 倍。
石墨是碳的同素异形体之一,也被认为是一种潜在的储氢材料。它具有由单个石墨烯层组成的多层结构。石墨的各个层通过弱范德华相互作用相互连接,这使得适当地纵它们成为可能。石墨层之间的氢气储存可以通过调整相邻层之间的距离来配置。另一方面,当存储系统被加热到约 450°C 的温度时,可能会发生氢解吸。 对于比表面积为 1315 m²/g的石墨层,这种系统的吸附能力为 3.3 m/m。
富勒烯和石墨一样,是碳的同素异形体之一。富勒烯分子由五边形或六边形环构成,形成一个空心的封闭块,由 28 ÷ 1500 个碳原子构成。最受欢迎的富勒烯是 C60 富勒烯,由 60 个碳原子构成。由于其对加氢的敏感性,它在其他类型的富勒烯中作为储氢得到了最全面的应用(图16和17).

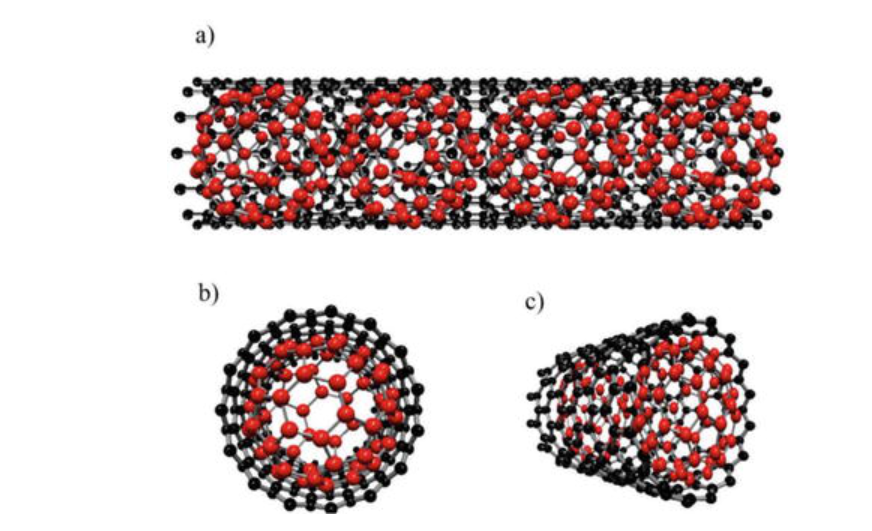

图16.C60 豌豆类 @ SWCNTs 的示意图:(a) 侧视图;(b) 前视图;(c) 倾斜视图(碳豌豆类是一种混合纳米材料,由包裹在碳纳米管中的球形富勒烯组成)

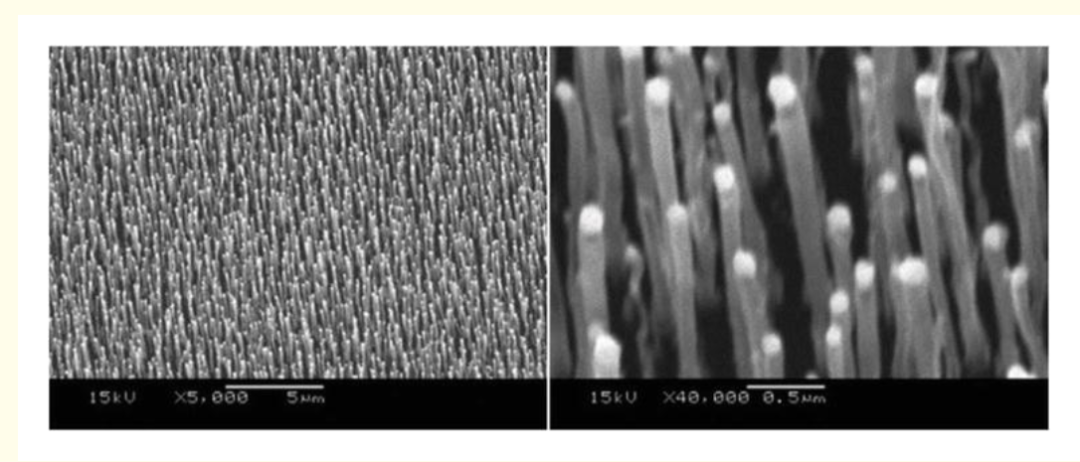

图 17.碳纳米管扫描照片

碳纳米管由于其独特的结构,因其独特的结构而成为储存氢气的有趣材料。纳米管结构由空心圆柱体形式的圆柱形缠绕石墨烯层制成。纳米管的长度、直径和旋转角度不同。由于构建碳纳米管的石墨烯壁数量,因此使用以下划分:
  • 单壁碳纳米管-SWCNT /
  • 双壁碳纳米管-DWCNT /
  • 多壁碳纳米管-MWCNT.
碳材料的特点是氢容量高、解吸率低,并允许根据碳的形式以以下重量百分比储存氢气:活性炭-5.5%、石墨-4.48%、碳纤维-6.5%。单壁碳纳米管-4.5%,多壁碳纳米管-6.3%。
除了上面列出的一组材料(包括煤和大表面积材料)外,还应该提到一种在玻璃毛细管阵列和玻璃微球中储存氢气的技术 [25].玻璃毛细管阵列放置在耐压容器中。毛细管通过熔化一端并用合金封闭另一端来关闭。继续向容器填充氢气,直到达到储存压力。玻璃毛细管阵列用于移动应用中氢气的安全填充、储存和受控释放 [26,27].使用冷冻压缩方法储存氢气的柔性玻璃毛细管可以提供预期的重量密度和体积密度。然而,这项技术也伴随着限制存储系统耐用性的缺点。这些缺陷发生在玻璃结构中,是由气泡、裂纹或凹槽引起的(图18).

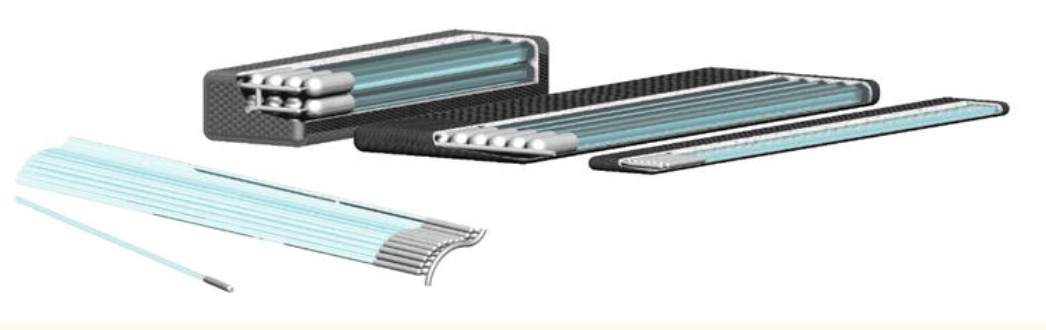

图18.C.En 使用的储氢系统解决方案示例 储氢解决方案


一种创新的压缩氢气储存装置基于具有蜂窝状结构、直径约为 100 μm 的玻璃毛细管阵列。这种结构机械稳定,即使毛细管壁很薄,也能承受超过 1000 bar 的压力 [29].实验工作报告说,所研究结构的体积和重量能力可以超过DOE目标,至少在所研究的微尺度设备中是这样,其体积为8.5厘米³.
另一种方法是使用玻璃微球,首先在 350°C 下在 700-300 bar 左右的高压下充满氢气,然后在室温下快速冷却。然后将球体转移到低压车辆罐中,并在 200–300°C 下再次加热以控制氢气的释放。这些材料具有低体积密度,需要高压来填充 [30].
此外,令人感兴趣的是那些允许使用现有基础设施和传统油箱的技术。俄勒冈大学的研究人员描述了该方法,他们开发了一种基于硼和氮气的液相储氢材料,可在室温下安全工作;它既耐空气,又耐湿气;释放H₂在 80°C 下以受控和清洁的方式在质子膜 (PEM) 下方或质膜上;此外,它使用廉价且容易获得的催化剂进行 H₂ 解吸,并具有相对良好的重量和体积能量密度 [31,32] (图19).

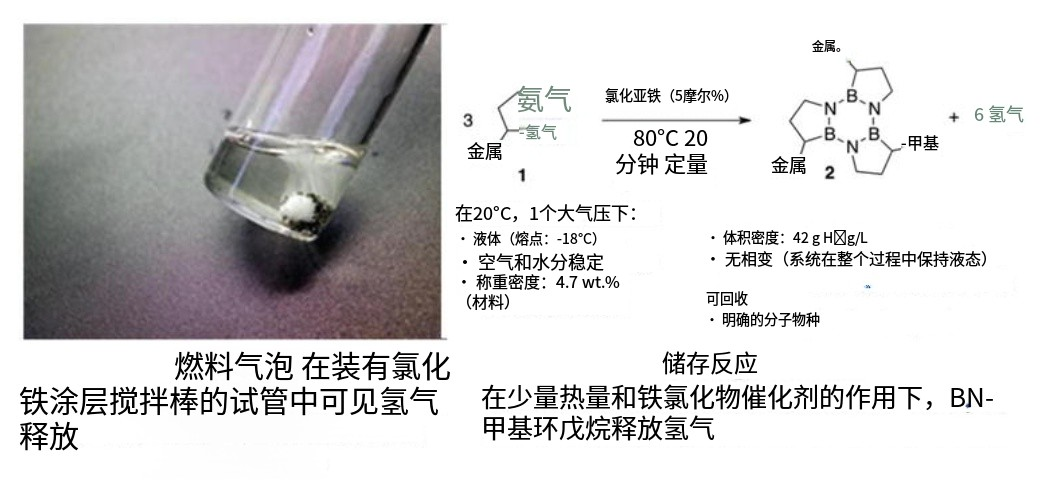

图 19.使用 BN-甲基环戊烷和催化剂吸附和解吸氢气的示例


图20解释了在推进系统中使用液氢化物对机动车辆结构的影响。液体燃料和储存期间的低压允许使用任何形状的油箱。然而,储罐设计必须允许收集氢气解吸过程中产生的产物,并且燃料基础设施应适应在下一次加油时接收这些产物。这种废物威胁着环境,传播这种储存方式的条件是解决它们的处置问题。

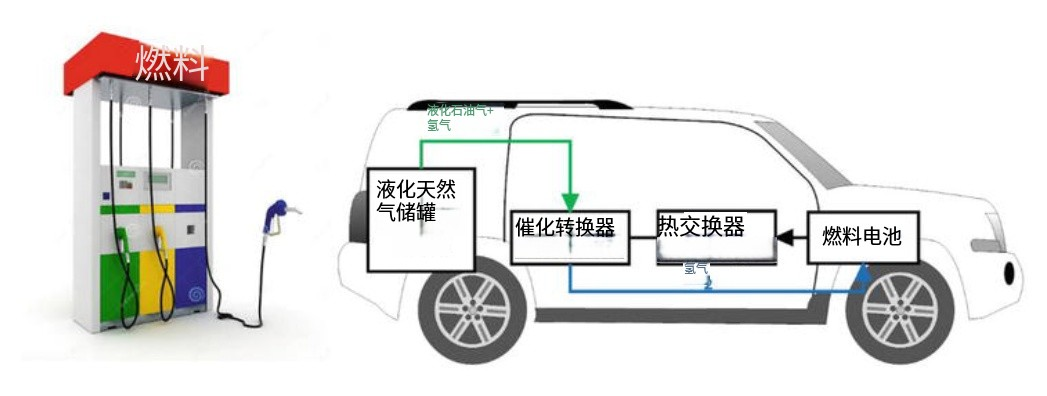

图20.由储存在液态氢化物中的氢气驱动的车辆的简化图




5

结论

储氢是推动氢动力汽车发展的关键技术。然而,在船上储存足够的氢气以实现 500 公里的续航里程是一项重大挑战。由于氢气的重量密度和体积密度,当今的储氢系统在成本、耐用性、运行安全和基础设施成本方面面临挑战。因此,如果不实施新的创新技术,氢动力汽车的广泛商业化可能会受到限制。
储氢的方法和技术是目前深入研究的主题,其客观评估具有挑战性,因为上述每种技术都有优点和缺点。但是,可以采用特定的标准来确定当今汽车行业推荐哪种技术。
为了应对储氢系统的所有挑战,美国能源部 (DOE) 制定了轻型车辆的性能目标,假设估计行驶里程约为 500 公里。美国能源部设定的目标,见表2,确定大多数研究中心的研究方向 [33].
表 2. 技术系统目标:轻型燃料电池汽车的车载储氢 [1].
存储参数
单位
2020
2025
最终
系统重量能力:
来自 H₂ 的可用比能量(净有用能量/最大系统质量)
千瓦时/公斤
(kg H₂/kg系统)
1.5
(0.055)
1.5
(0.055)
2.2
(0.065)
系统容积容量:
H₂ 的可用能量密度(净有用能量/最大系统体积)
kWh/L
(kg H₂/L系统)
1.0
(0.030)
1.3
(0.040)
1.7
(0.050)
存储系统成本:
净价
$/kWh($/kg H₂)
10
333
9
300
8
266
燃料成本
泵时 $/gge
4
4
4
耐用性/可作性:
存储系统的最小输送压力
杆 (ABS)
5
5


充放电速率:
系统填充时间
分钟
3–5
3–5
3–5
有用常数:0.2778 kWh/MJ;H 的热值较低₂为 33.3 kWh/kg H₂;1 kg H₂ ≈ 1 加仑汽油当量 (gge) (以能量为基础)。
研究发现,压力容器技术易于实施、存储能效高、成本低,具有优势。主要缺点是体积存储密度低。如果该技术在更高的储存压力下安全运行,则可以减少这一缺点的影响。氢液化比汽车更适合太空应用,因为它具有较高的体积和重量效率。缺点是成本高,能效低。金属氢化物和碳纳米管吸附是很有前途的储氢技术,体积效率非常高,重量效率可与高压气体压缩法相媲美。因此,金属氢化物和碳纳米管吸附应得到更多的研究努力,以实现可持续的氢经济。
