surface coating 功能介绍

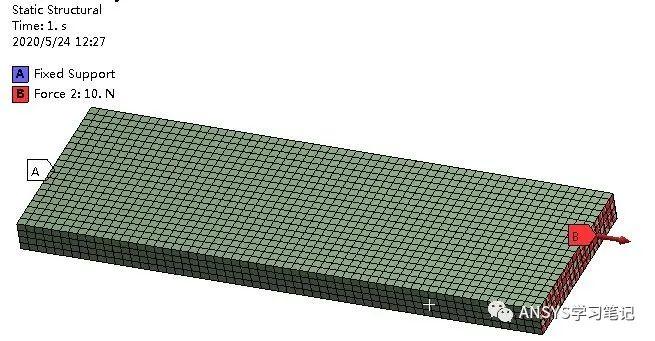

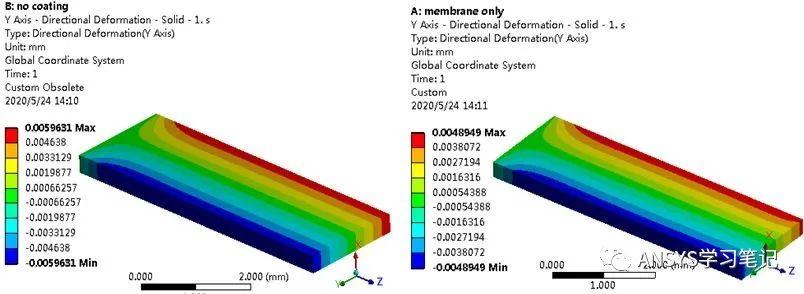

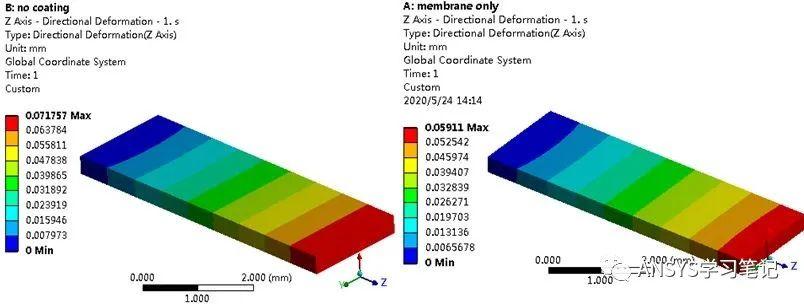

本文思维导图概括如下：由于篇幅过长，分上下两篇来详细介绍：上篇侧重概念介绍。下篇侧重软件中的实操。04—影响随机振动的关键参数1.输入功率谱密度：形状：PSD曲线的形状（不同频段的幅值水平）直接决定了哪些结构固有频率会被激发以及激发的程度。陡峭的斜率或尖峰会显著放大特定频率的响应。幅值：PSD的绝对幅值（g²/Hz）决定了输入能量的总体大小，直接影响响应RMS值的大小。频率范围：PSD覆盖的频率范围必须包含所有可能被激发的重要结构模态频率。忽略关键频段会导致结果严重失真。单位：确保PSD单位（g²/Hz,(m/s²)²/Hz,(mm)²/Hz等）与分析模型单位一致。2.结构动力学特性：固有频率：结构的固有频率必须落在输入PSD有显著能量的频率范围内才会产生显著响应。靠近PSD峰值或高能量区域的模态响应最大。模态振型：振型决定了激励能量如何耦合到结构的不同部分以及响应的空间分布。模态阻尼比：这是极其关键的参数。阻尼决定了共振峰值的放大程度和响应带宽。阻尼越小，共振响应越尖锐，RMS值可能越高，疲劳损伤也越严重。阻尼值的准确性对结果影响巨大，但往往难以精确确定。3.分析频率范围：必须足够宽以覆盖所有显著影响响应的结构模态和输入PSD的有效范围。范围太窄会遗漏重要模态或输入能量。4.PSD谱的斜率：斜率决定了不同频段能量的衰减速率。例如，-3dB/octave和-6dB/octave的谱在相同总RMS下，对高频模态的激励效果不同。5.总均方根加速度：虽然由PSD积分得到，但它是衡量输入振动强度的一个直观指标，也与响应的RMS值相关（但不直接等于）。6.分析持续时间（或等效自由度）：在时域仿真或计算统计可靠性（如峰值分布）时，需要考虑分析的时长。更长的分析时间或更高的自由度会提高统计结果的置信度。在频域分析中，通常隐含了无限长平稳过程的假设。对于计算RMS响应，通常不需要指定时长；但对于计算峰值分布和疲劳，需要考虑有效持续时间。7.置信度和标准差：随机振动响应的峰值是随机的。结果（如3σ响应）依赖于所选的统计置信度水平（如3σ对应99.73%的概率峰值不超过该值）。05—随机振动分析在ANSYS中的实现在ANSYSWorkbench软件中有单独的随机振动分析模块，名为“HarmonicResponse”。主要的分析流程有以下几个模块组成A：几何模型B：模态分析C：随机振动分析模态分析中的设置与谐响应的中的模态分析设置基本相同，链接如下：一文学会做谐响应分析下面重点讲随机振动分析的设置：在进行随机振动分析前需要查看模态分析的结果。主要查看随机振动的PSD加载方向上的振型和参与系数，具体方法参考之前的文章，链接如下：模态分析过程及结果评价方法在solution中查看到X向的质量参与系数只有0.68，那么需要再多计算几阶。在Modal模块中的AnalysisSetting中设置MaxModestoFind参数为50。再次计算。X向的质量参与系数为0.92，可以进行下一步随机振动分析设置：保留默认的options设置，使得全部模态均参与随机振动计算。在DampingControls中设置阻尼系数，这个阻尼系数可以根据实验结果对标来调，首次计算使用默认系数。OutputControls中可以选择是否保留模态结果，这里为了节约内存空间选择No响应谱设置采用PSDAcceleration形式，其中BoundaryCondition选择FixedSupport.响应谱采用表格输入结果分析查看X向的变形这里解释下1σ和3σ的意思，在随机振动分析中，若输入的激励满足高斯分布，那么计算结果也必定满足高斯分布（线性计算）1σ（1倍标准差）和3σ（3倍标准差）是描述结构响应统计分布的关键参数，用于评估振动的典型强度和极端峰值。二者的关键区别：1σ：反映日常振动水平，用于疲劳寿命估算、平均应力分析。3σ：覆盖99.73%的响应可能性，用于避免结构失效（如共振断裂、电子元件脱落）。06—总结随机振动分析是处理现实世界中无处不在的随机动态载荷的关键工具。其核心在于利用功率谱密度描述不可预测的输入，并运用统计方法预测结构的响应（RMS值、峰值分布、疲劳寿命）。输入PSD的形状、幅值和范围，结构的固有频率和模态阻尼比是影响分析结果最关键的参数。当激励具有宽频、连续、不可预测的特性，且设计关注长期统计性能（如RMS、疲劳、可靠性）时，就必须进行随机振动分析。来源：CAE十级退堂鼓
