如何在ANSA/META的集成TOSCA Structure

一、集成环境配置要求

1. 软件安装准备

• 必须完整安装BETA CAE Systems软件套件

• 确保TOSCA Structure已正确安装

• 设置系统环境变量：

  tosca=<TOSCA安装目录>


2. cmd启动方式

   ansa.bat -gui TOSCA    # 启动ANSA的TOSCA专用界面


二、关键配置文件说明

1. 配置文件位置

• TOSCA.xml：界面布局定义文件
• TOSCA.defaults：求解器路径配置文件
• 默认路径：<安装目录>/config/
• 核心文件：

2. 环境变量优先级

• 当ANSA_HOME变量存在时，系统会优先从$ANSA_HOME/config读取配置
• 需手动将/images目录复 制到ANSA_HOME指定位置

三、求解器路径配置

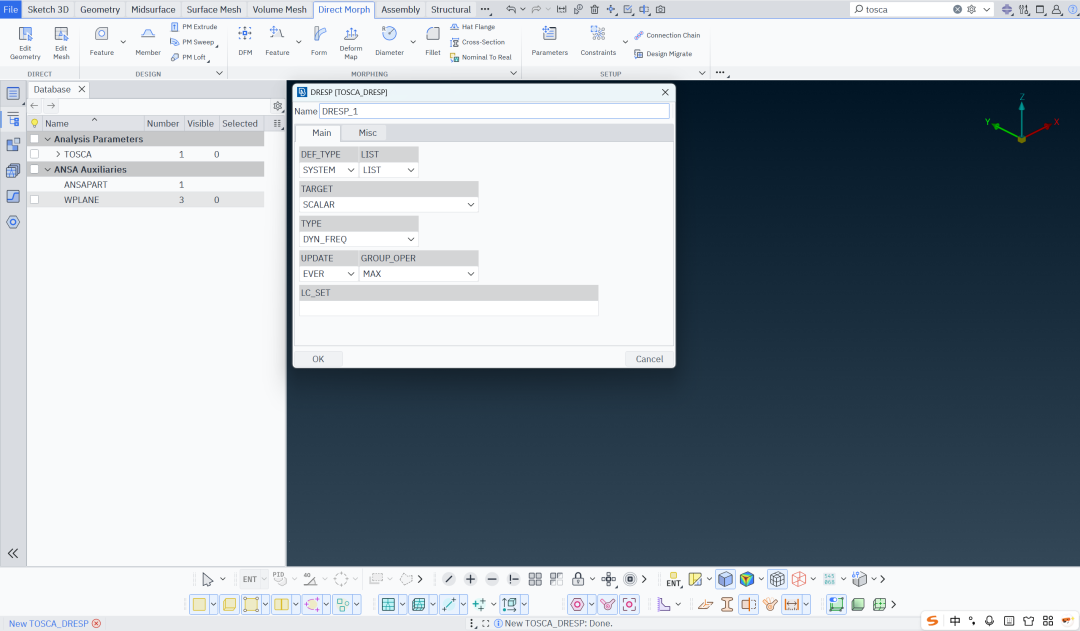

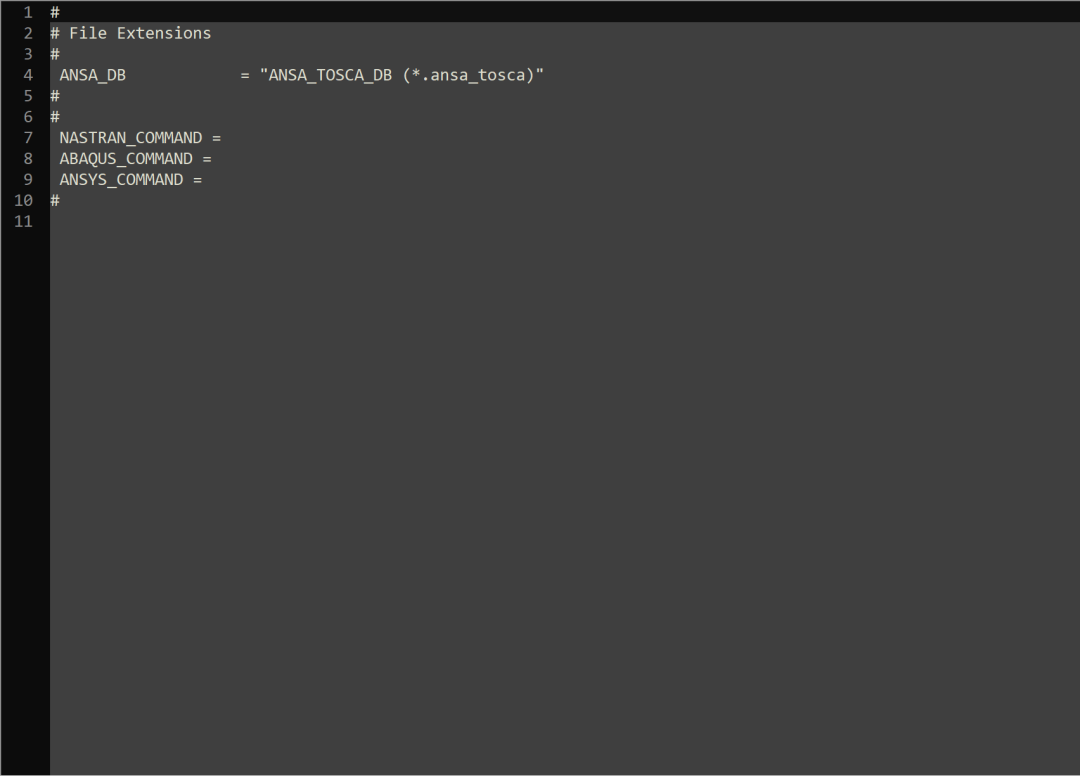

编辑TOSCA.defaults文件指定各求解器执行路径：

NASTRAN_COMMAND = /opt/nastran/bin/nastran
ABAQUS_COMMAND = /simulia/abaqus/Commands/abaqus
ANSYS_COMMAND = /ansys_inc/v211/ansys/bin/ansys211
PERMAS_COMMAND = /permas/v16.0/bin/permas

四、功能限制说明

1. 专用环境限制

• 仅提供与TOSCA相关的核心功能
• 需要单独的TOSCA集成许可证

2. 完整功能模式

• 标准ANSA/META安装包含完整的TOSCA集成功能
• 无需特殊启动参数即可使用全部交互功能

五、典型问题解决方案

1. 图标显示异常

• <安装目录>/config/ 或
• $ANSA_HOME/config/
• 检查/images目录是否存在于：

2. 求解器验证失败

• 确认TOSCA.defaults中的路径包含可执行文件名
• 确保路径符合操作系统格式要求（Windows使用反斜杠）

3. 许可证错误

• 验证是否具有"ANSA-TOSCA Integration"模块授权
• 检查环境变量tosa_LICENSE设置是否正确

六、高级集成技巧

1. 自定义界面配置

• 可修改TOSCA.xml文件调整工具栏布局
• 添加自定义宏命令到<安装目录>/config/macros/

2. 批量处理集成

   ansa -b -t "tosca_batch.xml" -gui TOSCA


注：建议首次使用时通过-gui TOSCA参数进入专用环境，待验证配置无误后再进行批量处理。所有路径配置需使用绝对路径，避免因工作目录变化导致执行失败。
