LS-DYNA学习笔记-基于LS-PrePost的冲压成形分析

1年前浏览1452

金属板材冲压仿真分析领域，在AutoForm一家独大的情况下，留给其他软件的生存空间已经不大了，ESI的PAM-STAMP基本退出中国市场，基于LS-Dyna平台的JSTAMP/DYNAFORM/ANSYS Forming等分析工具还在努力挣扎，但如果不推陈出新，或者说如果不尽快提高计算效率，降低操作的复杂性，其市场空间可能会进一步的萎缩；

一直习惯用DynaForm作为冲压分析的前处理工具，但是最近的测试证明，被印度人包办的软件，越来越不靠谱，测试过程多发问题，以后LS-DYNA的冲压测试会使用LS-PrePost的内置的Metal Forming模块，虽然很简陋，但是设置简单，对于需求不高的用户，完全够用了；

简要操作过程记录如下：

1.网格生成：

建议用HyperMesh或者ANSA等工具生成，输出成NASTRAN格式（.DAT /.NAS）

2.网格输入：

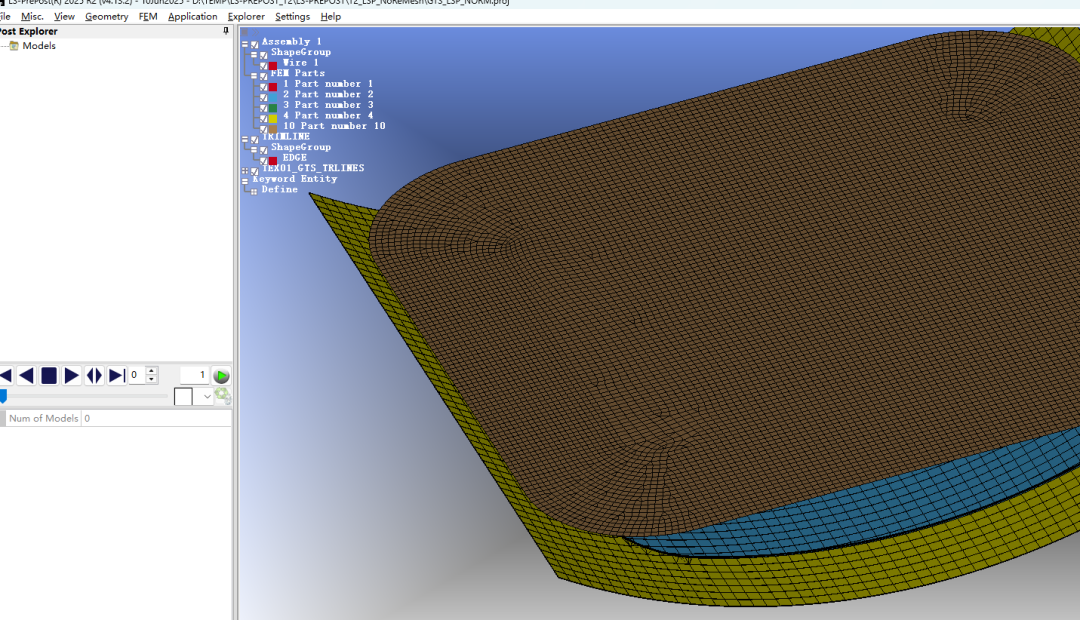

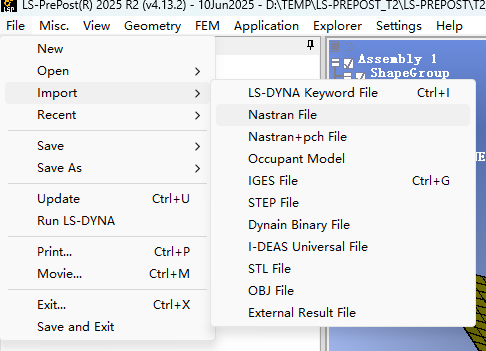

File>Import->Nastran File

建议BLANK/PUNCH/BINDER/DIE等分成多个文件导入，减少后期分离或者分层操作；以闭模状态导入，减少后期设置操作；

3. 分析设置：

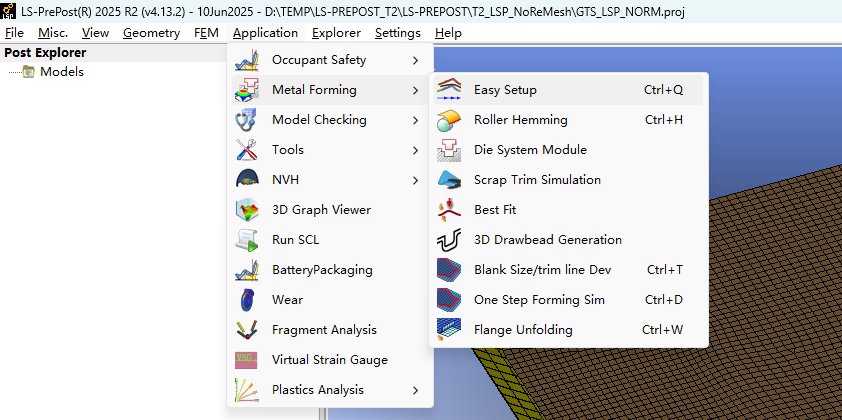

Application -> Metal Forming -> Easy Setup

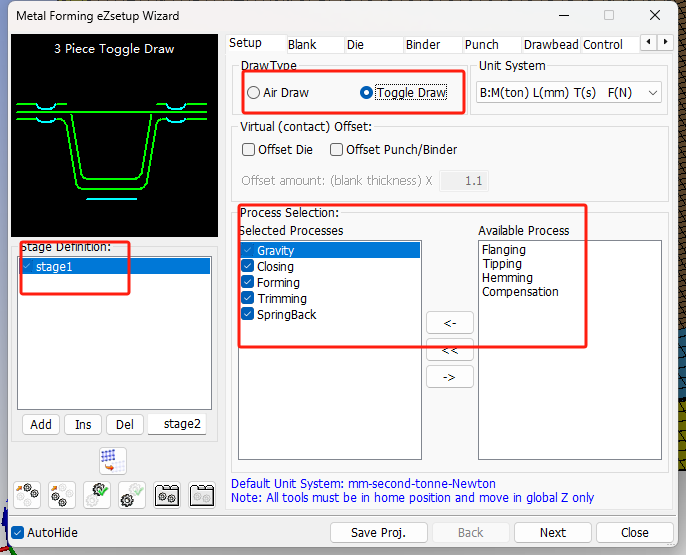

3.1 设置成型方式单动 Air Draw 或者双动 Toggle Drwa

选择需要分析的类型，重力、闭模、拉延、修边、回弹；

如果有多道次，还可以增加STAGE工序；

3.2 选择板材，设置材料

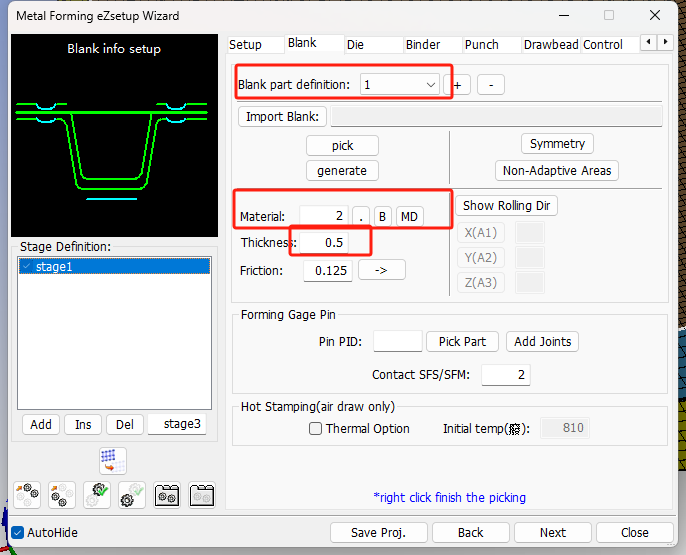

通过鼠标选择板材或者输入板材的ID也可以；选择材料并定义厚度和摩擦系数；

3.3 定义DEI BINDER PUNCH 等工具

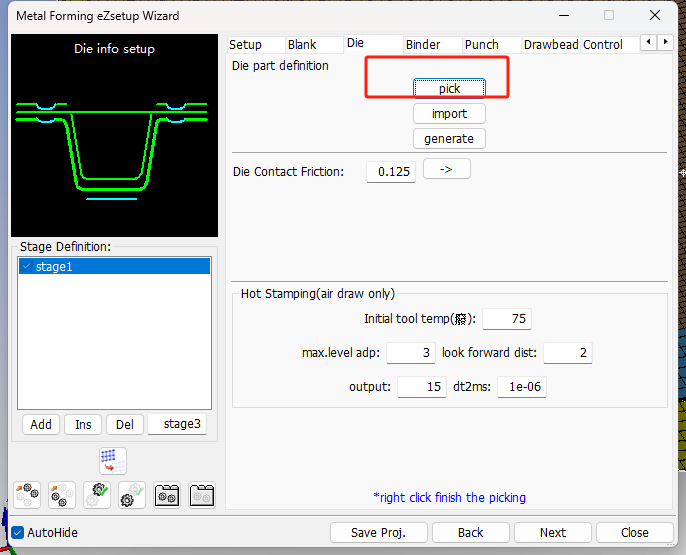

定义DIE 选择即可，固定，只需要定义摩擦系数

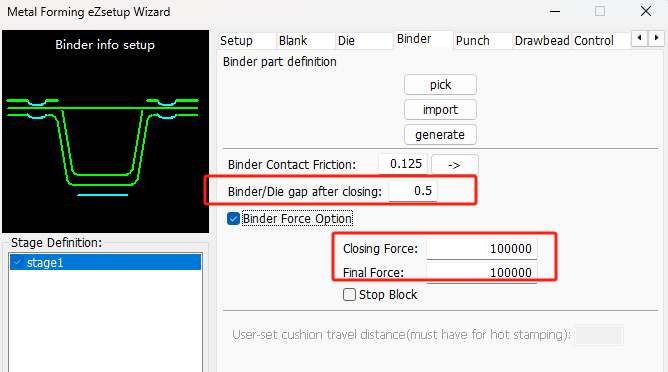

定义BINDER，可以用间隙控制，也可以用力控制；

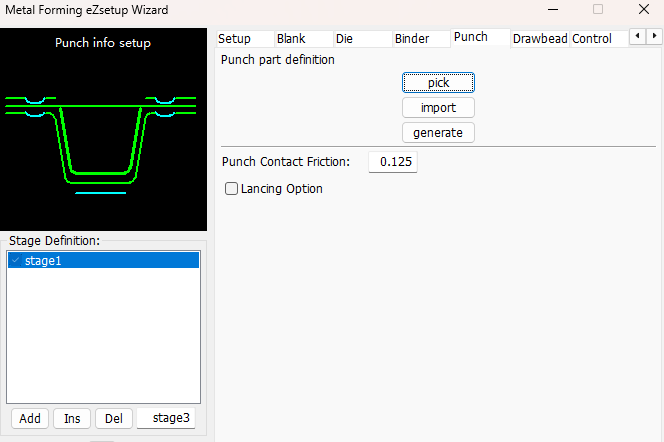

定义PUNCH

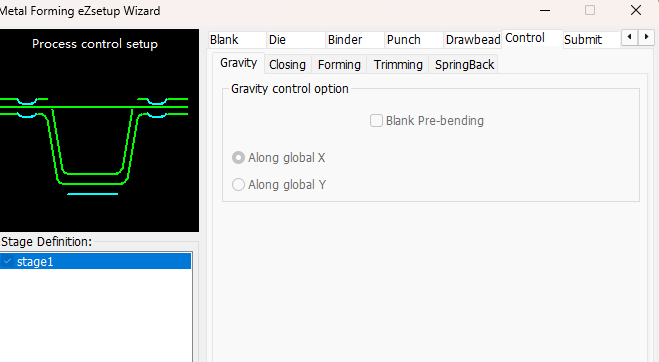

3.4 设置分析控制选项

重力设置

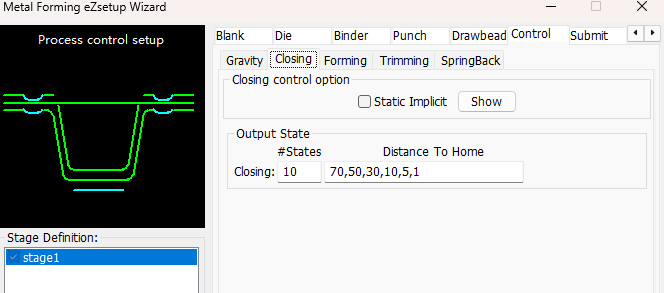

Closing设置

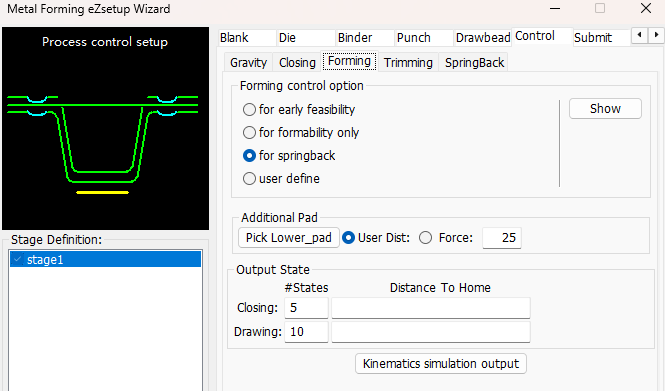

Forming 设置

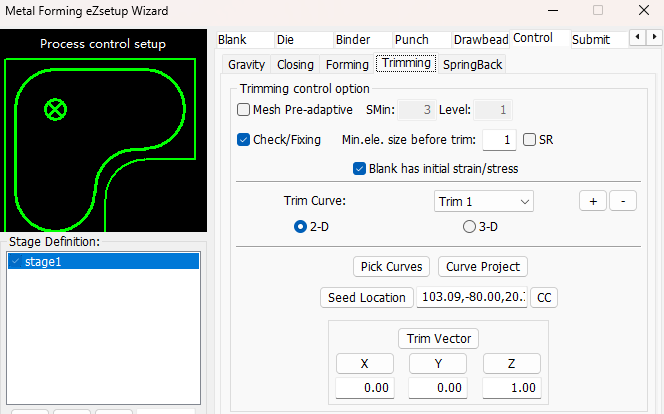

Triming设置

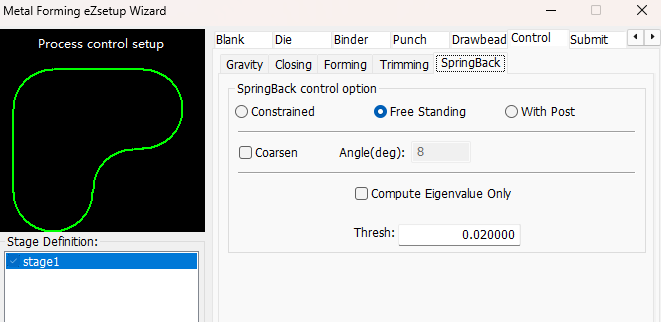

SpringBack设置

3.5 设置求解器选项

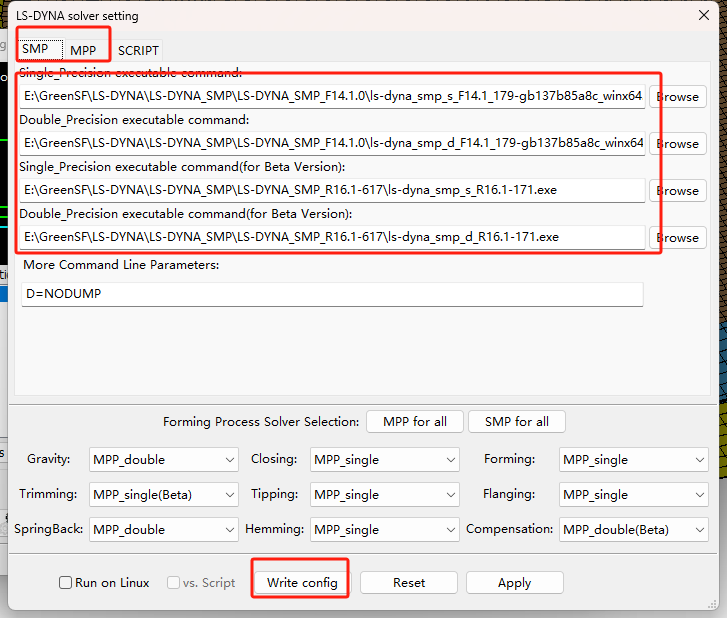

默认的Solver Setup选项可以修改，并保存

建议更改成本地的LS-DYNA路径

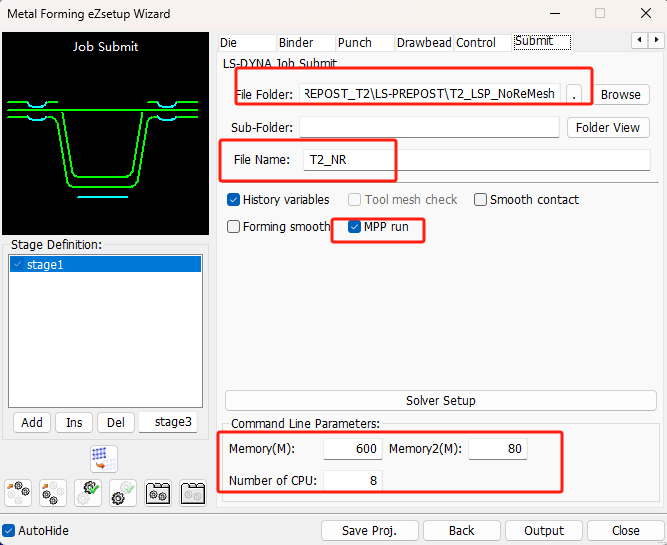

4. 输出并求解；

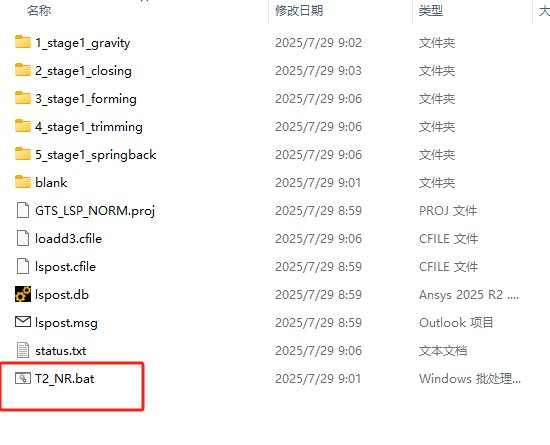

output后，目录下会自动生成各个工步的前处理文件，以及批量计算的BAT文件；

双击BAT文件，启动求解：

小结：

LS-PrePost内置的Metal Forming模块，功能比较单一，只支持标准的单动机双动冲压分析，而且此前处理的网格能力比较弱，所以还需要借助其他工具生成网格；

后处理部分，建议选择使用Ansys Forming，ETA的post工具不在支持最新的LS-DYNA（MPP R142./15.0.2/16.X等SMP可以）计算结果；

来源：阿毅工作室
