一文了解液冷板的流阻测量方法

散热体的流阻，即散热体的压力降。

在稳态条件下，规定的风道或水路中，冷却介质在散热体上游侧规定点和下游侧规定点处的总压力的差。注：流阻在风道系统中也称为风阻，在水路系统中也称为水阻。流阻的单位为帕（Ｐａ）。

之前我们的实际项目，也做过类似的水道优化设计，采用水和乙二醇混合物为冷却液，在流速为5、10L/min时，分别对比三种水道的进出水口压降。

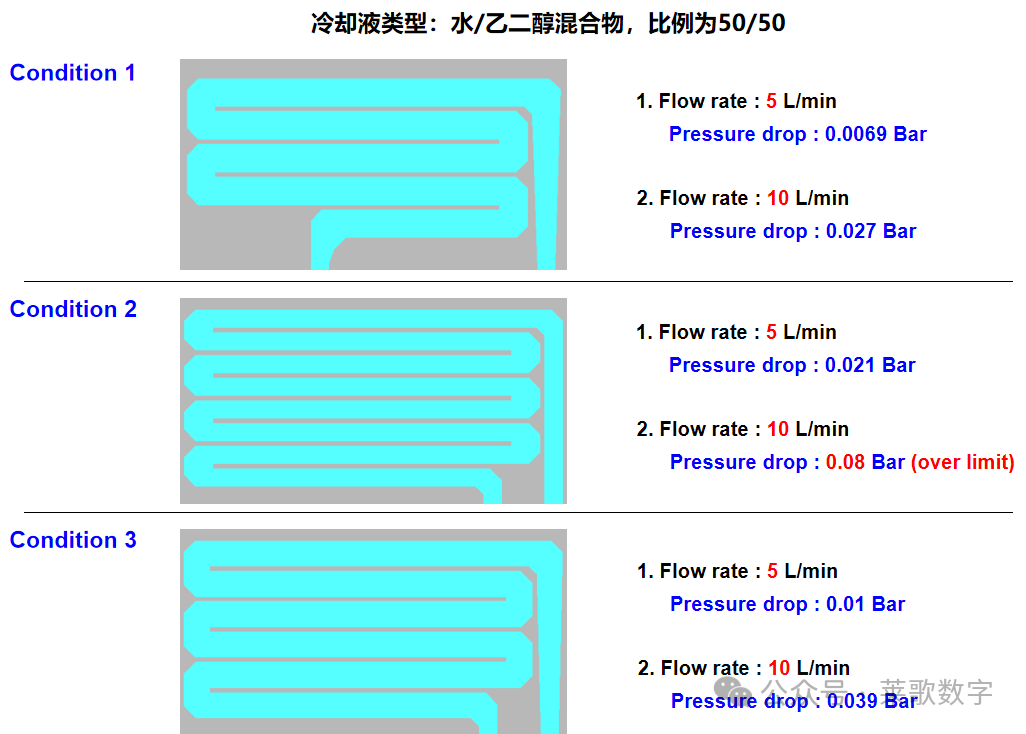

三种水道对比结果（仿真源文件后期再放）

这里，篇幅受限，我们就看水冷散热体测量系统，其他的大家可自行查阅原文档，获取方式见文章开头说明。

原理

流阻△P计算公式

式中，

Pin---上游侧规定点处的冷却介质压力；

Pout---下游侧规定点处的冷却介质压力。

压力测量的规定点

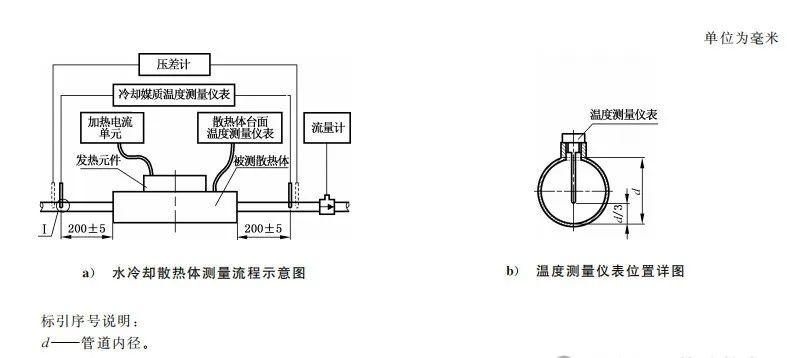

水冷却散热体测量系统

测量条件
