SPI时序，看不懂你打我
一、SPI主从通信：

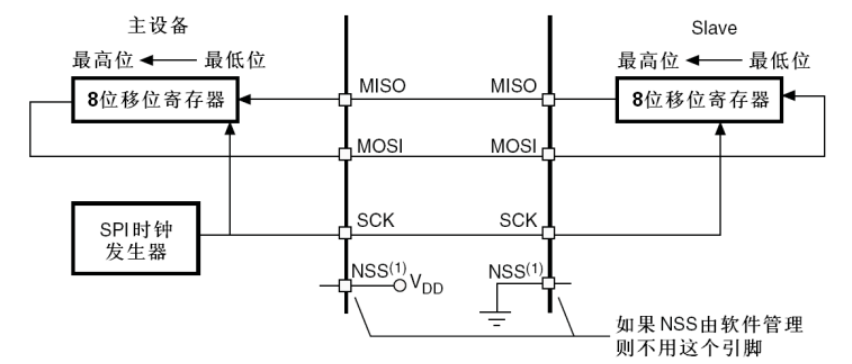

SPI的基本结构相当于两个8位移位寄存器的首尾相接，构成16位的环形移位寄存器，从而实现了主机与从机的数据交换；
二、SPI通讯模式
SPI有4种不同的传输时序，取决于时钟极性CPOL和时钟相位CPHA的组合。
CPHA是用来控制数据是在第一个跳变沿还是第二个跳变沿采集的。
通过上图可以看到：
CPHA=0的时候，数据是在第一个跳变沿的时候就会被采集。
CPHA=1的时候，数据是在第二个跳变沿的时候才会被采集。
那问题来了，到底是上升沿还是下降沿采集？
这个就由CPOL来决定了：
CPOL=1的时候是上升沿采集。CPOL=0的时候是下降沿采集。
除此以外，CPOL还决定了我们时钟线SCLK空闲时的状态。
CPOL=0的时候表示SCLK在空闲时为低电平。
CPOL=1的时候表示SCLK在空闲时为高电平。
Ok，明白了这个，我们再分析4种模式的时序图。

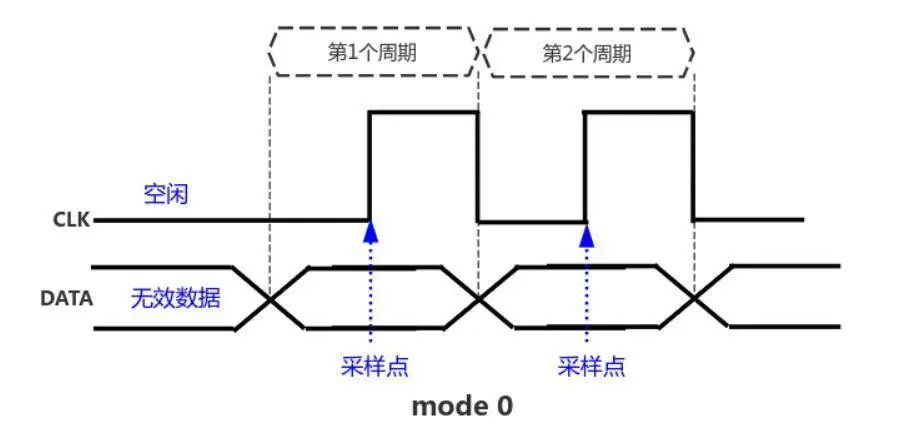

1.模式0(CPOL=0 CPHA=0)
CPOL = 0：时钟线空闲时是低电平，第1个跳变沿是上升沿，第2个跳变沿是下降沿
CPHA = 0：数据在第1个跳变沿（上升沿）采样
时序图如下：

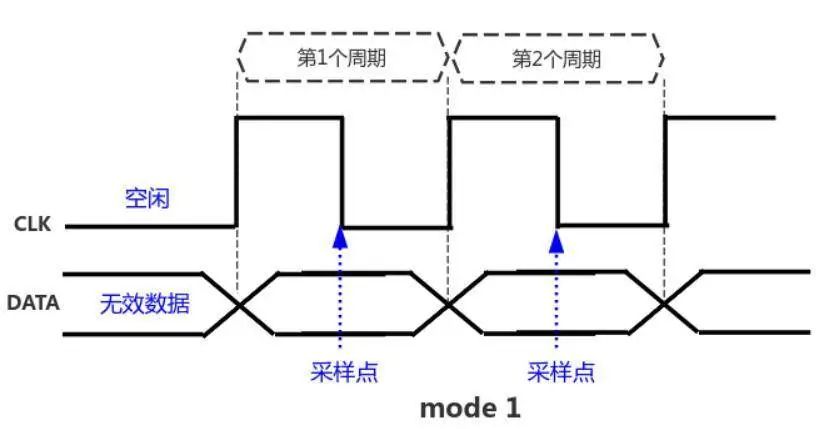

2.模式1(CPOL=0 CPHA=1)
CPOL = 0：空闲时是低电平，第1个跳变沿是上升沿，第2个跳变沿是下降沿
CPHA = 1：数据在第2个跳变沿（下降沿）采样
时序图如下：

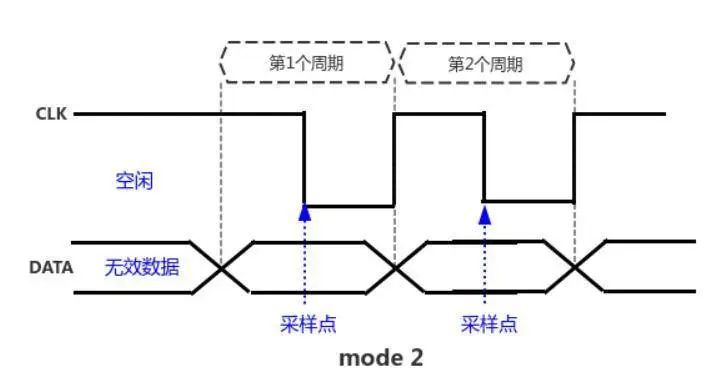

3.模式2(CPOL=1 CPHA=0)
CPOL = 1：空闲时是高电平，第1个跳变沿是下降沿，第2个跳变沿是上升沿
CPHA = 0：数据在第1个跳变沿（下降沿）采样
时序图如下：

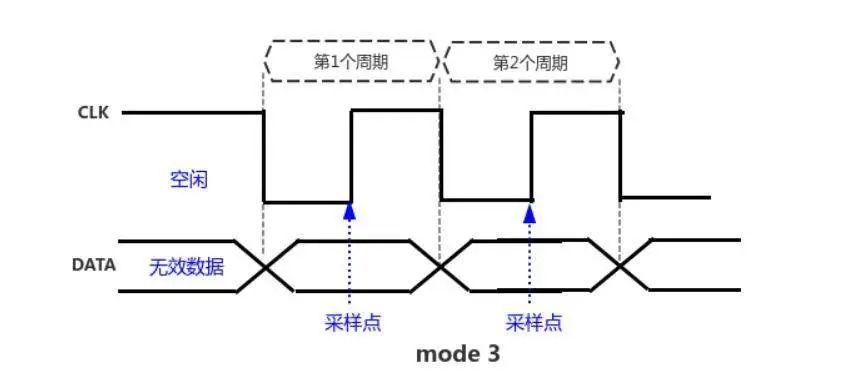

4.模式3(CPOL=1 CPHA=1)
CPOL = 1：空闲时是高电平，第1个跳变沿是下降沿，第2个跳变沿是上升沿
CPHA = 1：数据在第2个跳变沿（上升沿）采样
时序图如下：
三、示例分析
实际芯片的Datasheet中，大部分是不会给出SPI时序图工作模式，此时需要根据时钟和数据读取方式判断工作模式。
从CLK看支持Mode 0,空闲时低电平，第一个上升沿采样。

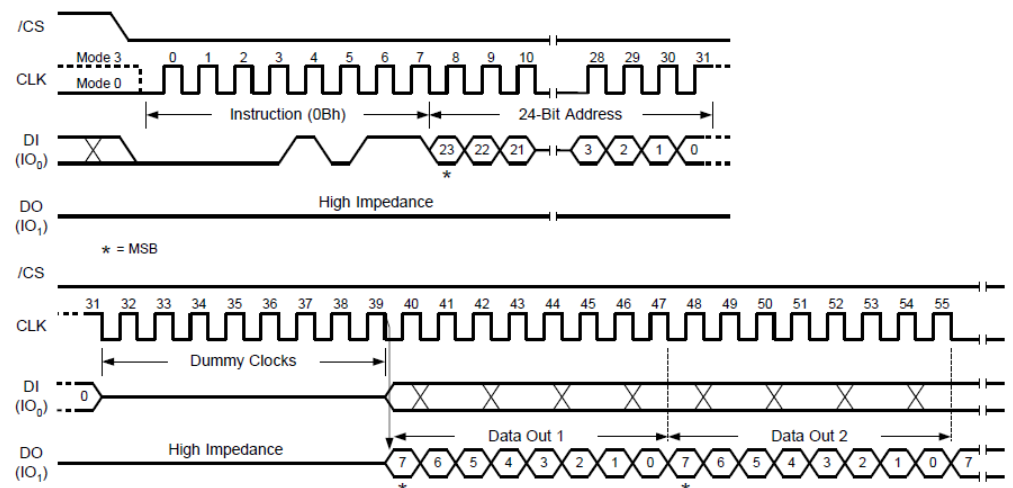

时序分析如下：
CS拉低，开始通信；
2. CLK引脚上出现脉冲，在脉冲的边沿上，I/O引脚开始脱离高阻态，最多占用一个时钟周期；
3. MOSI引脚发送指令0x0Bh，MISO引脚处于高阻态，占用八个时钟周期；
4. MOSI引脚按照大端序发送24位地址，先发送高字节，MISO引脚处于高阻态，共占用24个时钟周期；
5. MOSI和MISO均进入高阻态，等待八个时钟周期；
6. MOSI进入空闲，MISO上开始出现数据脉冲，在该芯片上，数据按照写入的顺序读出，读出N个字节，占用N*8个时钟周期；
7. CS拉高，MOSI/MOSI进入高阻态，CLK引脚回到空闲电平，通信结束。
