不可积分系统--矩形波导谐振器的三维系统

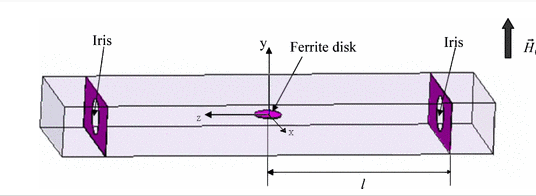

三维矩形波导谐振腔中嵌入铁氧体薄盘的结构是一个极具物理研究价值的体系。这种结构首先为非可积系统提供了典型范例，其次由于磁化铁氧体的引入使得微波谐振腔表现出时间反演对称性破缺的特性。铁氧体盘可充当拓扑缺陷诱导涡旋结构的形成，这种涡旋源于铁氧体材料的旋磁特性。该体系的研究还能揭示铁氧体盘中磁偶极子振荡模式（MDM）与微波电磁场相互作用的重要物理机制。
不可积系统 应用 参考资料
As shown below👇
*不可积系统（Non-integrable System）
微波谐振腔实验揭示的量子-经典对应：
能级排斥效应：不可积系统本征值分布服从Wigner-Dyson统计（区别于可积系统的Poisson分布）
波函数 scarring：在混沌背景下仍存在周期轨道相关的波函数局域化
时间对称性破缺：铁氧体的旋磁性（gyrotropy）引入等效的"磁场"，使系统具有时间反演不对称性
*微波实验研究中的非可积系统
在微波实验研究中，非可积系统（如Sinai台球模型）已成为探索量子-经典对应关系的理想平台。为实现时间反演对称性破缺，研究者通过在谐振腔内引入铁氧体条带或圆柱体构建微波台球系统。近期研究表明，材料旋磁性作为诱发功率流涡旋的关键因素，其效应必须与损耗机制协同考虑——即使无旋磁性的损耗材料也能在矩形台球中产生功率流涡旋，这些涡旋表现为坡印廷矢量的切线流线。
当前多数研究聚焦于硬边界非可积系统，而光学/介电非可积系统则通过折射率突变形成等效边界。对于微波谐振腔中的非硬边界 inclusions（如铁氧体），其内部场分布存在诸多未解问题，特别是在铁磁共振（FMR）或等离子体共振等本征材料共振发生时。尽管已有研究采用满足FMR条件的铁氧体 inclusions，但对微型铁氧体样本内部场的解析仍属空白。最新研究发现，在等离子体共振纳米颗粒附近会出现具有螺旋能量流线轨迹的"能量汇"涡旋，这暗示铁氧体 inclusions 内部场可能同样存在独特的能量输运特性。

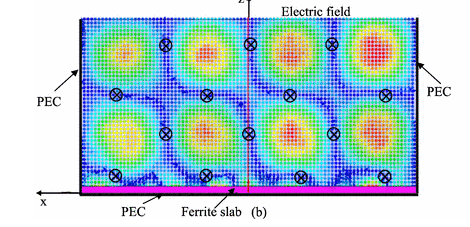

腔场结构和涡流
让我们考虑型腔空间的真空区域。对于 TE 极化（相对于 𝑦方向）电磁波，复电场分量的奇异特征 𝐸𝑦(𝑥,𝑧)可以与随后出现在关联的二维 （2D） 时间平均实值 Po印廷矢量字段中的那些相关S(𝑥,𝑧).电磁能通过谐振器的传输由坡印廷矢量描述
[1] E. O. Kamenetskii, M. Sigalov, and R. Shavit, “Microwave whirlpools in a rectangular waveguide cavity with a thin ferrite disk,” Phys. Rev. E, vol. 74, no. 3, p. 036620, Sep. 2006, doi: 10.1103/PhysRevE.74.036620.
