Fluent | 一篇文章教会向杯中注水模型
Part1 创建⼏何模型

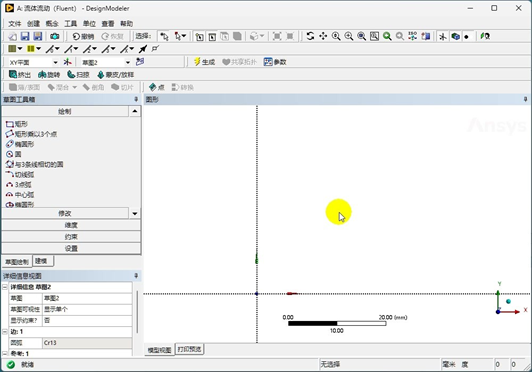

（1）启动DesignModeler
将建模单位设置为毫⽶，建模时默认使⽤XY平⾯作为草图绘制基准⾯，在XY平⾯上创建新草图，切换到草图绘制标签开始绘制。可以使⽤线、圆或圆弧命令来绘制⼏何形状。
（2）绘制杯子部分截⾯
直径标注为86mm，需要同时标注横向和纵向尺⼨
约束创建:⾸先选择对称线，再选择对称两边的线，添加对称关系后尺⼨会显示为红⾊，可以删除多余尺⼨消除红⾊警告
倒酒⼊⼝:需要单独标注⼊⼝尺⼨ 对称关系下只需标注⼀侧尺⼨
在绘制杯的下半部分截⾯时候可以隐藏已完成草图避免⼲扰，先创建直线再创建圆弧更易操作，杯杆宽度为5mm，底部圆弧半径与上半部分重合，底部宽度为113mm，⻆度标注为15度
约束处理:添加相切关系使曲线平滑，使⽤修剪命令去除多余线段，完全约束后线条显示为蓝⾊
Part2 ⽹格划分
（1）材料设置: 上端表⾯设置为流体 下端表⾯设置为固体
（2）全局设置: 单元尺⼨设置为2mm 注意单位默认为⽶，需更改为毫⽶
（3）⽹格⽣成: 完成设置后点击⽣成命令 等待⽹格划分完成

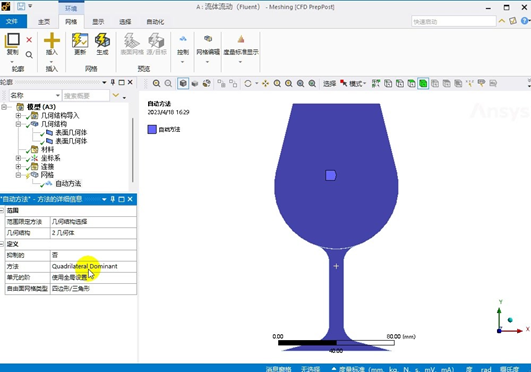

（4）⽅法选择: ⼏何结构选择为三⻆形⽹格 ⾃由⾯⽹格类型选择四边形/三⻆形
（5）边界命名: ⼊⼝边线命名为inlet 出⼝边线命名为outlet 流体区域命名为fluid 固体壁⾯命名为solid
（6）⽹格更新: 完成命名后点击更新 ⽹格可成功平移⾄Fluent中
Part3 启动Fluent应⽤程序
（1）设置求解类型
求解类型: 设置为瞬态(transient)分析
重⼒设置: Y⽅向重⼒加速度为负值 −9.81m/s^2
（2）物理模型
粘性模型选择: 采⽤k-epsilon湍流模型
具体设置:选择第4个选项"Realizable k-epsilon" 使⽤可扩展壁⾯函数(Scalable Wall Functions)
（3）定义材料

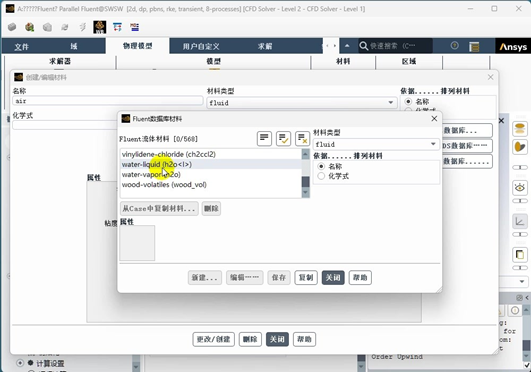

添加⽔材料:
从Fluent数据库中找到"water-liquid (h2o<1>)" 点击复 制添加该材料
材料属性:
密度:998.2kg / m3
粘度:0.001003kg / (m·s)
⽐热容:4182J / (kg·K)
热导率:0.6W / (m·K)
（4）多项流模型
采⽤VOF(Volume of Fluid)模型
相设置: 主相(primary phase): ⽔(water) 次相(secondary phase): 空⽓(air)
表⾯张⼒设置: 启⽤连续表⾯⼒模型 设置⽔-空⽓表⾯张⼒系数为0.072N / m

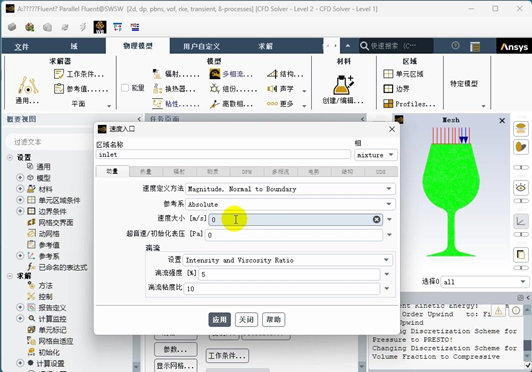

（5）设置速度⼊⼝
⼊⼝速度: 设置为0.4m / s 湍流设置: 湍流强度: 5% 湍流粘度⽐: 10
（6） 设置出⼝编辑条件
出⼝类型: 压⼒出⼝(pressure-outlet)
回流体积分数: 设置为1 ⼯作条件:操作密度⽅法: ⽤户定义 ⼯作密度:1.225kg/m3
（7） 设置求解⽅法
算法选择: PRESTO!算法 离散格式: 压⼒: PRESTO! 体积分数: Compressive格式 初始化设置: 标准初始化⽅法 湍流动能: 0 耗散率: 0 空⽓体积分数: 1

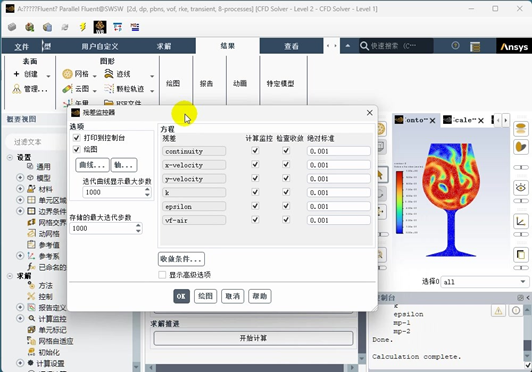

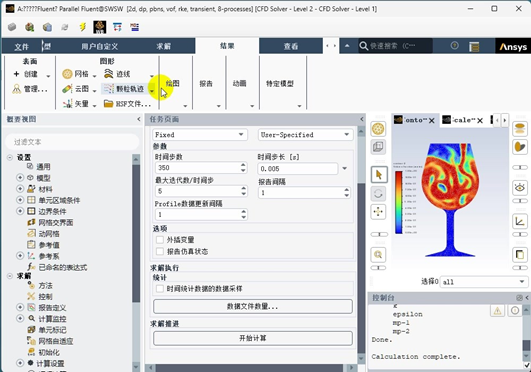

(8） 求解设置
时间步设置: 时间步数: 350 时间步⻓:0.005s 最⼤迭代数/时间步: 5
(9）结果显示:
创建云图显示速度⼤⼩和体积分数 可调整显示范围和着⾊⽅式
