Fluent | 一篇文章教会你混合弯头中的流体流动和传热的流体仿真

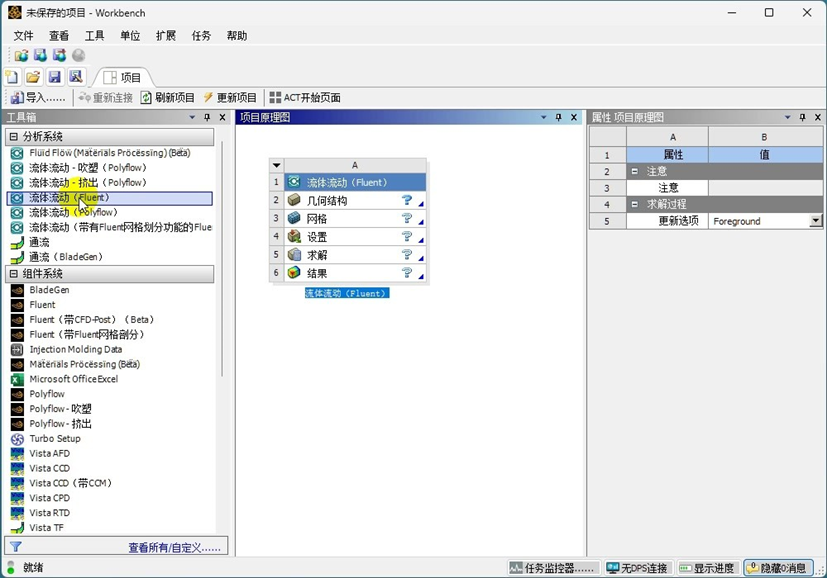

Part1 创建流体流动的fluent
（1）项⽬命名:可以更改为任意名称如"abel"或"apple"，便于项⽬识别和管理
（2）保存位置:建议保存在特定⽂件夹如"JieGuoWenJian"中，⽂件类型为Ansys项⽬⽂件(*,wbpj)
Part2 几何结构

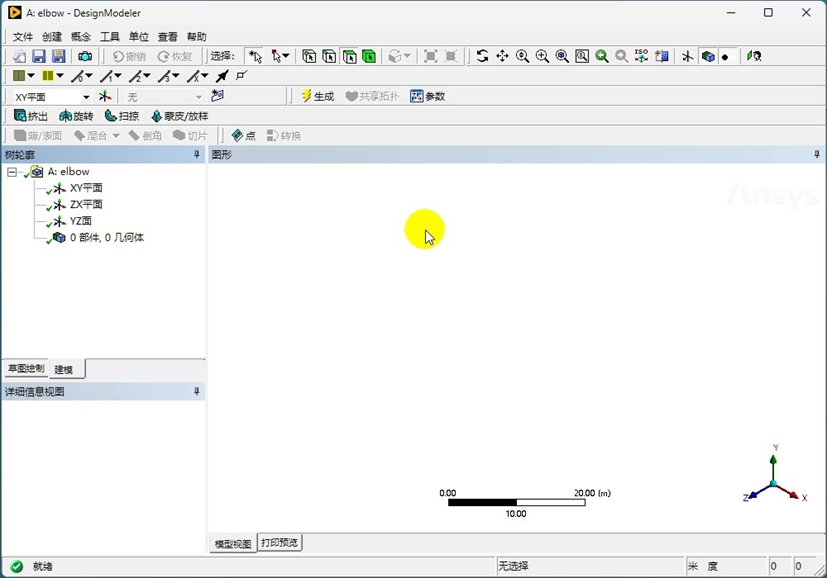

（1）单位设置: 在DesignModeler中将单位设置为毫⽶(mm)，确保建模精度
（2）操作路径: 右击⼏何结构→选择新的DesignModeler⼏何结构
（3）创建弯管：

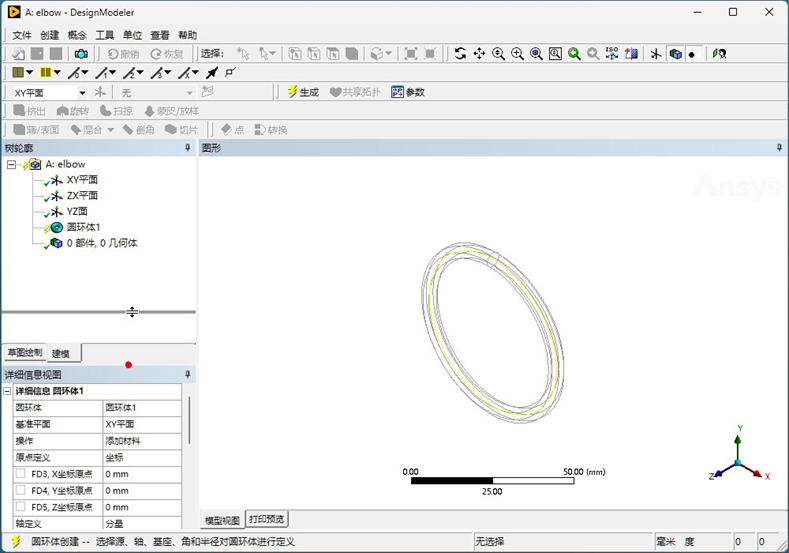

圆环参数:基础Y分量：-1；⻆度：90度（四分之⼀圆环）；内径：100mm；外径：200mm
拉伸操作:选择圆环上半部分进⾏拉伸；操作类型：添加材料；深度：200mm；⽅向⽮量：⾯法向向上；

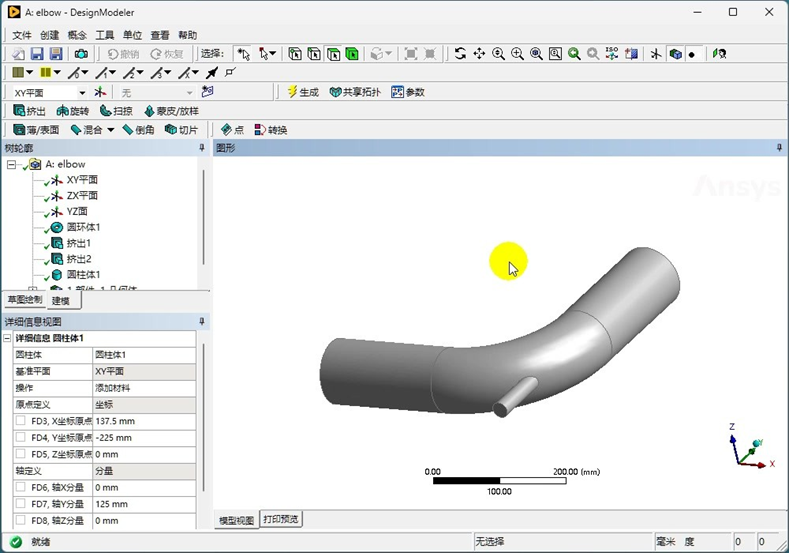

（4）创建侧管
圆柱体参数:坐标：X=137.5mm,Y=-225mm,Z=0mm,半径：12.5mm，⻓度：200mm
对称处理:沿XY平⾯切除⼀半。⾃动识别对称边界条件

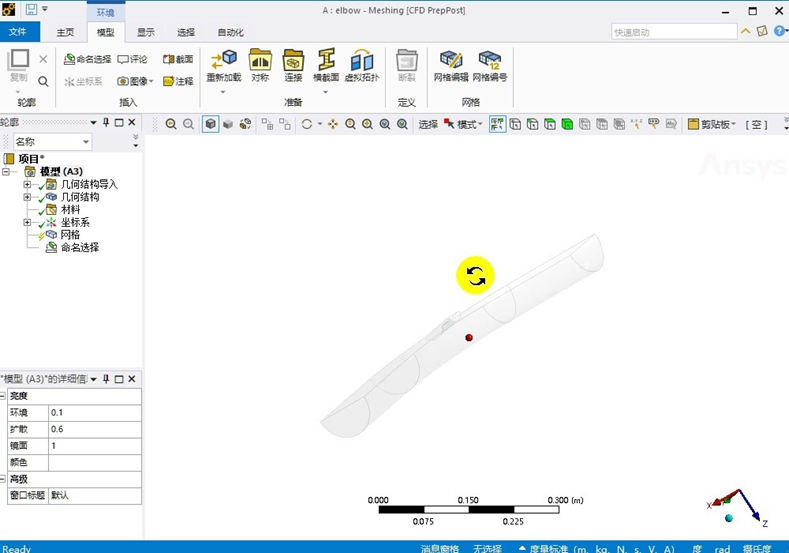

Part3 ⽹格参数
边界命名:
（1）⼤⼊⼝：velocity-inlet-large
（2）⼩⼊⼝：velocity-inlet-small
（3）压⼒出⼝：pressure-outlet
（4）对称⾯：symmetry
⽹格参数:
（1）物理偏好：CFD
（2）求解器偏好：Fluent
（3）平滑等级：⾼
（4）公式表示为：6 × 10⁻³ m
（5）使⽤⾃动膨胀
Part4 基础设置
（1）Fluent启动:选择双精度计算，可调节进程数（默认为8进程）
（2）⽂件⽣成：⽹格⽂件(.msh)约37MB，⽹格数据库(.mshdb)约38MB

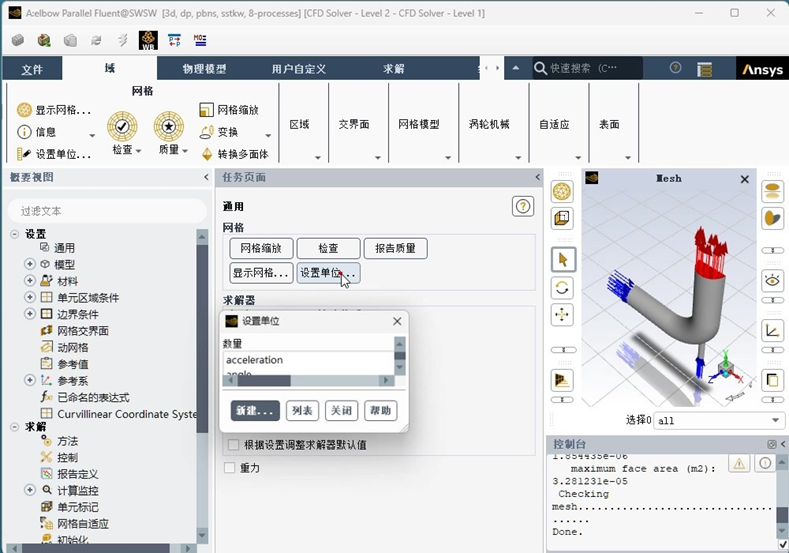

Part5 检查⽹格
（1）关键指标:最⼩体积不能为负值
（2）最⼤⾯⾯积： 。 总体积：
Part6 求解设置
（1）启动能量⽅程

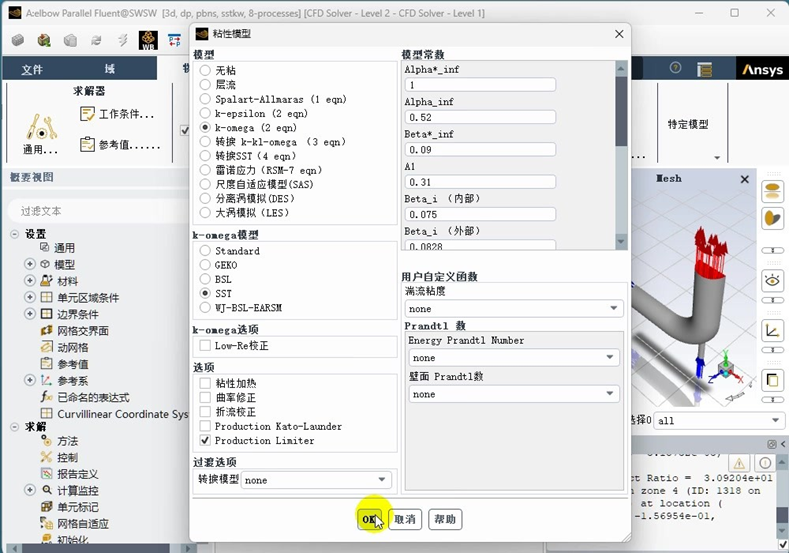

（2）粘性模型选择k-omega SST
（3）操作路径：物理模型→粘性→k-omega SST
（3）材料定义:
空⽓参数： 密度：1.225kg / m3 ⽐热：1006.43J / (kg·K) 热导率：0.0242W / (m·K) 粘度：1.7894e-05kg / (m·s)
⽔参数： 从数据库复制water-liquid 密度：998.2kg / m3 ⽐热：4182J / (kg·K)
Part7 设置边界条件

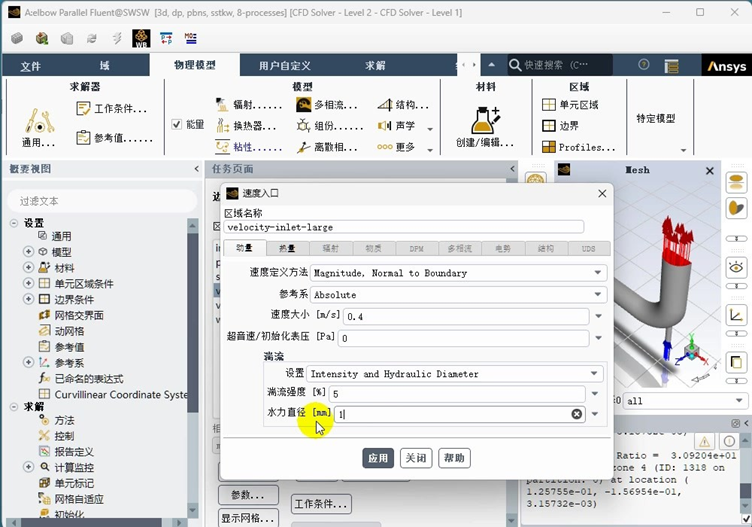

（1） ⼤⼊⼝：速度：0.4 m/s，⽔⼒直径：100mm，温度：293.15K
（2） ⼩⼊⼝：速度：1.2 m/s，⽔⼒直径：25mm，温度：313.15K
（3） 压⼒出⼝：回流湍流粘度⽐：100

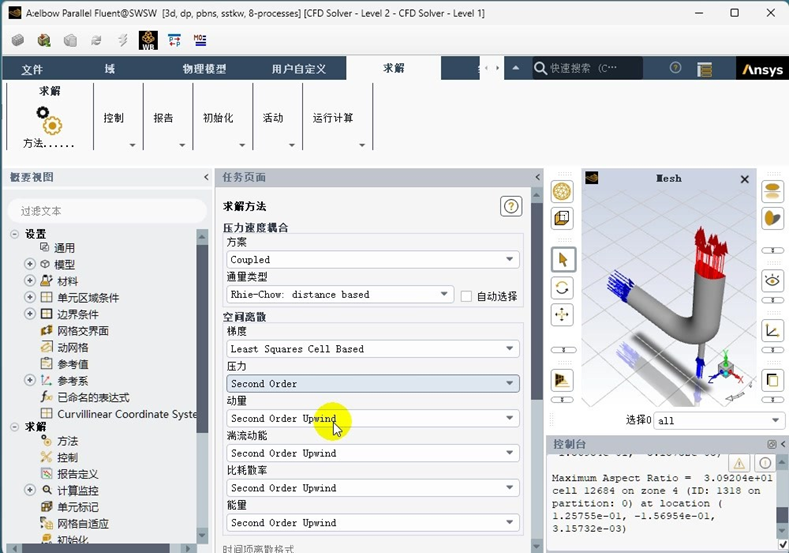

（4） 求解⽅法:压⼒-速度耦合：Coupled，空间离散：梯度：Least Squares Cell Based，压⼒：Second Order，动量：Second Order Upwind
（5）残差设置: 连续性：0.001，能量：1e-06，最⼤迭代步数：1000
（6）初始化:采⽤混合初始化；可能提示公差减⼩警告（可忽略）
（7）求解控制:迭代次数：250；收敛后显示残差曲线
Part8 求解
（1）后处理:创建多个云图对⽐分析，保存关键结果图像，可导出数据进⼀步处理

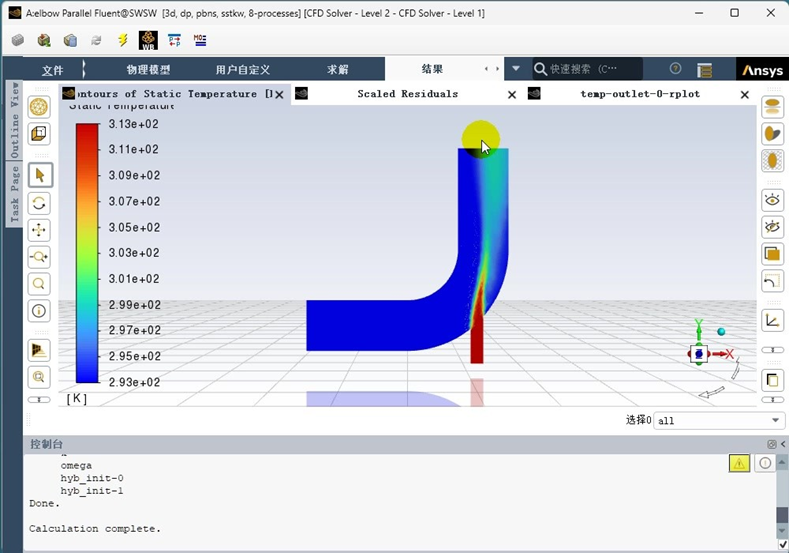

（2）典型结果:温度混合区域清晰可⻅，速度梯度分布符合预期，对称⾯结果显示完整流场特征
（3）报告⽣成:⾃动记录出⼝温度最⼤值，可创建⾃定义报告监控关键参数
