浮力在多体动力学模型中的设置方法

浮力对于水上运行的浮动发电系统、船上起重设备、锚等水中的设备以及在水中移动的两栖车辆的仿真至关重要。

您是否需要在多体动力学仿真模型中考虑浮力的作用？您是否知道如何在RecurDyn模型中施加浮力？通过如下动图，即可快速了解如何简单快速地在RecurDyn模型上施加浮力并查看浮力的计算结果。

在RecurDyn中有2种考虑浮力的建模方法可供选择：

1）RecurDyn-ParticleWorksCo-Simulation模式

• 需要ParticleWorks的License。

• 建模过程相对复杂，计算量大。

• 流体与机械的耦合仿真，可以考虑液面变化等更多的细节。

2）Buoyancy Force模式

• 建模过程相对简单，浮力可以施加在复杂的几何体上。

• 计算速度快，计算时间与接触计算类似。

• 浮力定义可考虑流速，X、Z向的流速可以通过表达式进行定义。

• 支持对刚体或柔性体（Patch Set）定义浮力。

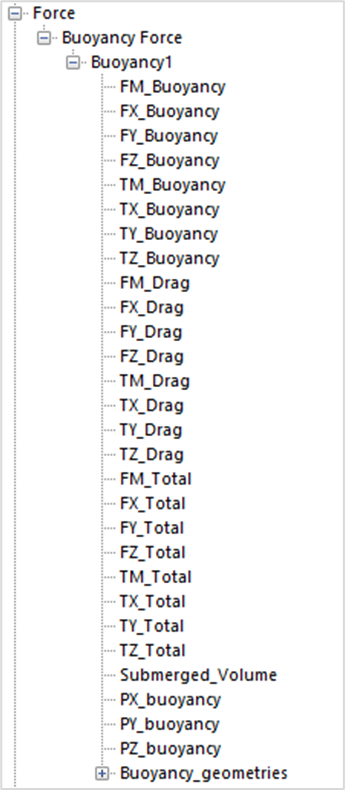

BuoYancy Force的浮力结果是相对于惯性参考系在Action Marker位置的力和转矩的x、y和z方向的分量及合成量。
